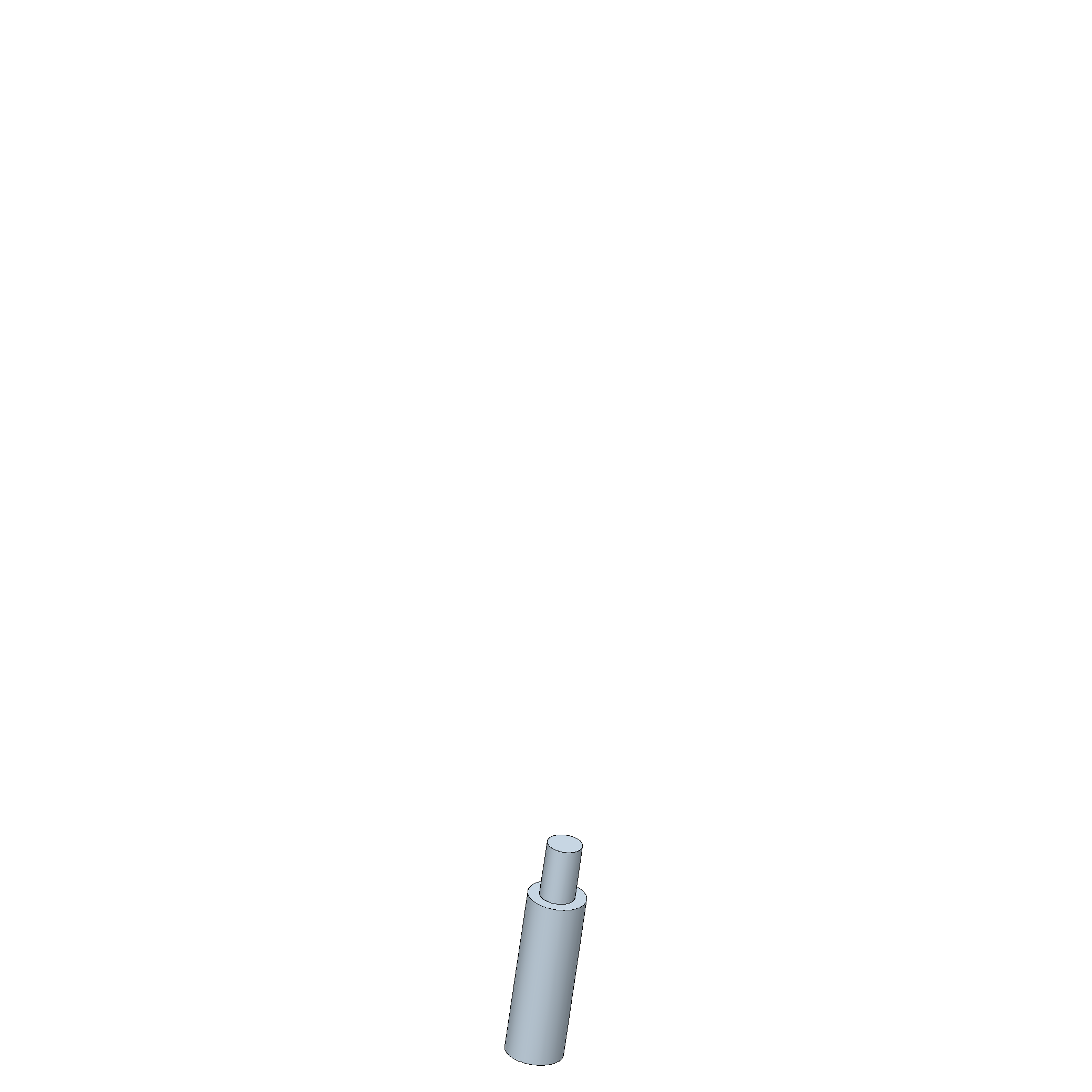

Push rod NHS-ST-15,0-5,0-KU-D3-ESD Item 25856

Downloads
Conformation of RoHS compliance (EN|PDF)
Product datasheet (EN|pdf)
CAD file (INGUN_25856.STEP)
Choose version
NHS-ST-15,0-5,0-KU-D3-ESD (25856)
NHS-ST-15,0-5,0-KU-D3-ESD (25856) NDH-Stempelkappe Ø2,5 ESD (23057) NHS-ST-20,0-6,0-PA-D3 (18742) NHS-ST-41,0-2,5-POM-AL (17714) NHS-ST-50,0-2,5-POM-AL (26927) NHS-ST-55,0-2,5-POM-AL (17326) NHS-ST-55,6-4,0-KU-AL-ESD (23342) NHS-ST-60,0-2,5-POM-AL (21615) INGUN SELECTION NHS-ST-60,0-6,0-KU-AL-ESD (43611) NHS-ST-70,0-2,5-POM-AL (35922) NHS-ST-20,0-6,0-KU-D3-ESD (23503) NHS-ST-51,0-2,5-POM-AL (19813) NHS-ST-51,0-6,0-PA-AL (19815) NHS-ST-55,6-2,5-KU-AL-ESD (23504) NHS-ST-55,6-6,0-KU-AL-ESD (23505) NHS-ST-60,0-2,5-KU-AL-ESD (43612) INGUN SELECTION NHS-ST-60,0-6,0-PA-AL (18870) INGUN SELECTION NHS-ST-63,0-6,0-PA-AL (21577) NHS-ST-15,0-5,0-POM-D3 (12681) NHS-ST-20,0-2,5-POM-D3 (17340) NHS-ST-20,0-2,5-POM-M3 (22661) INGUN SELECTION NHS-ST-20,0-4,0-KU-D3-ESD (19315) NHS-ST-28,0-2,5-POM-AL (23571) NHS-ST-34,0-2,5-POM-AL (28785) NHS-ST-36,4-2,5-POM-AL (17712) NHS-ST-55,3-2,5-POM-AL (17325) NHS-ST-55,6-2,5-POM-AL (17324) NHS-ST-55,6-6,0-PA-AL (19419) NHS-ST-60,0-4,0-KU-AL-ESD (23190) NHS-ST-96,2-3,0-PA-M5 (25146)
Here you can optionally configure a new variant:
Technical data
General data
Product group : Push rods (NHS)
Series : NHS-ST
Type : Rigid
Version : ESD
Accessory type : Customising accessory

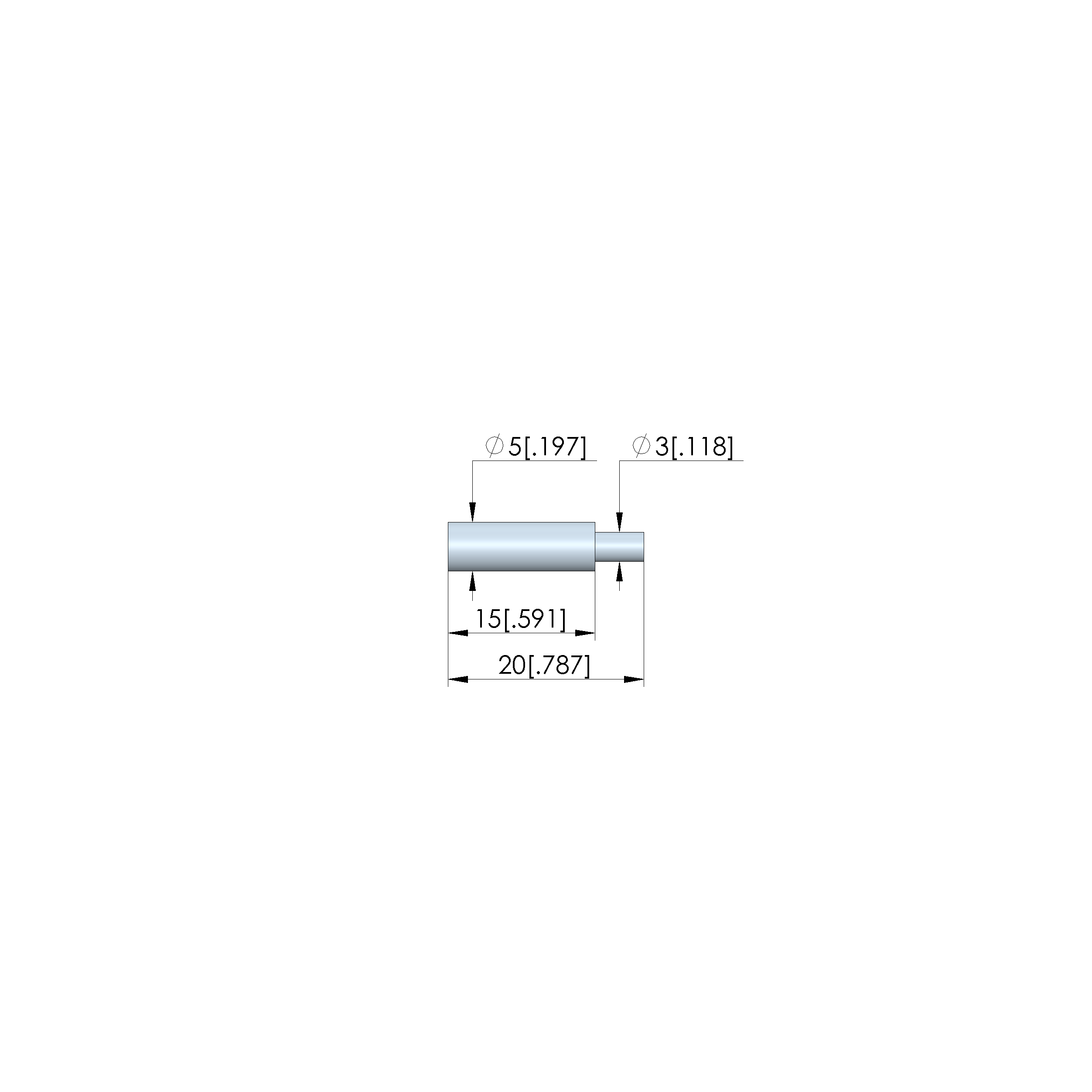

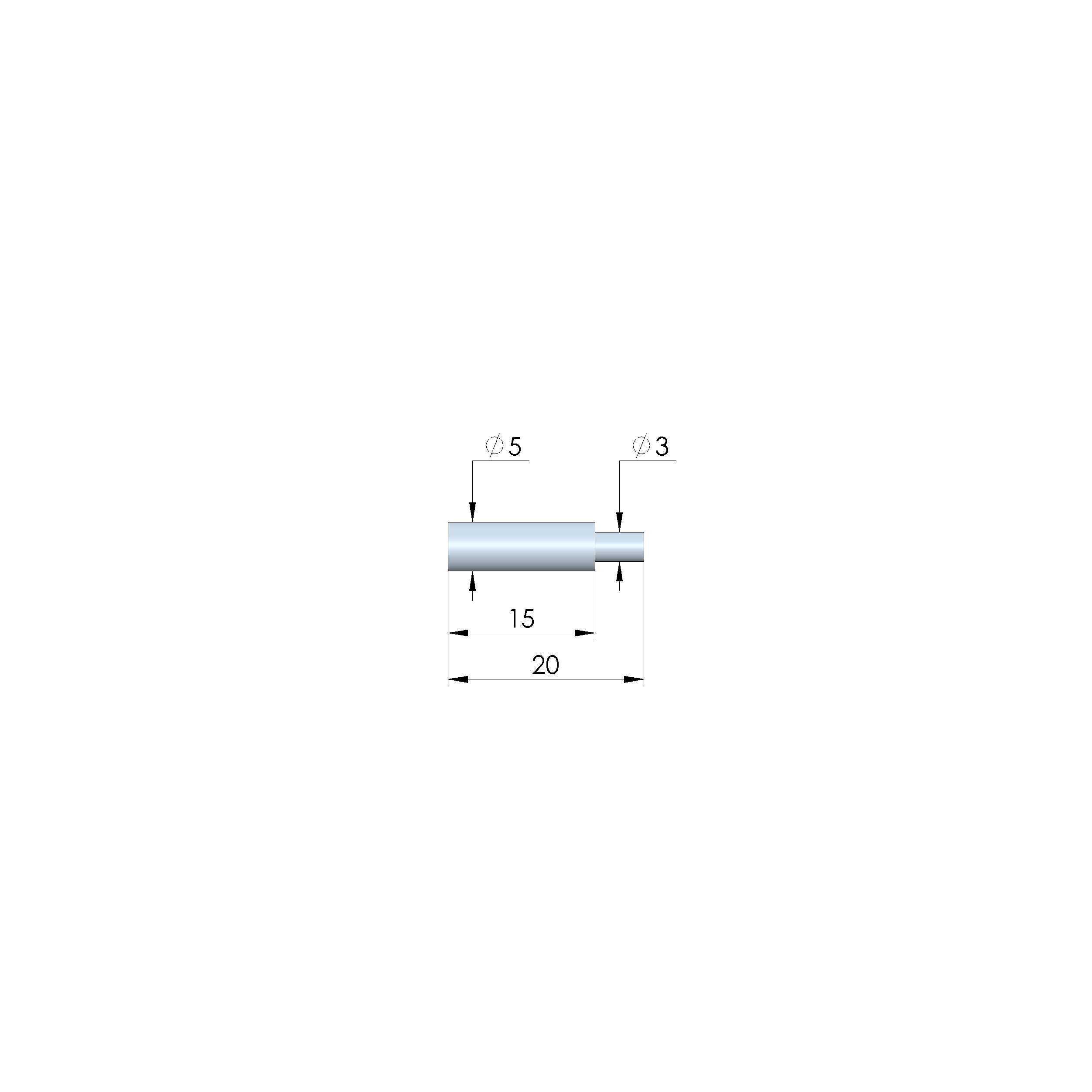

Outer dimensions (TxL) : 5.0 x 20 mm
Mechanical data
Total length : 20 mm
Technical data
Tip diameter : 5 mm
Pushrod shaft diameter : 3 mm
Tip material : KU
Shaft material : KU
True running : 2768-fH
Installation : Plugged
Thread : Ø 3.0x5 mm
Tip length : 15 mm
Compatible with
Vacuum test fixtures (VA) : VA 207x-ZSK
