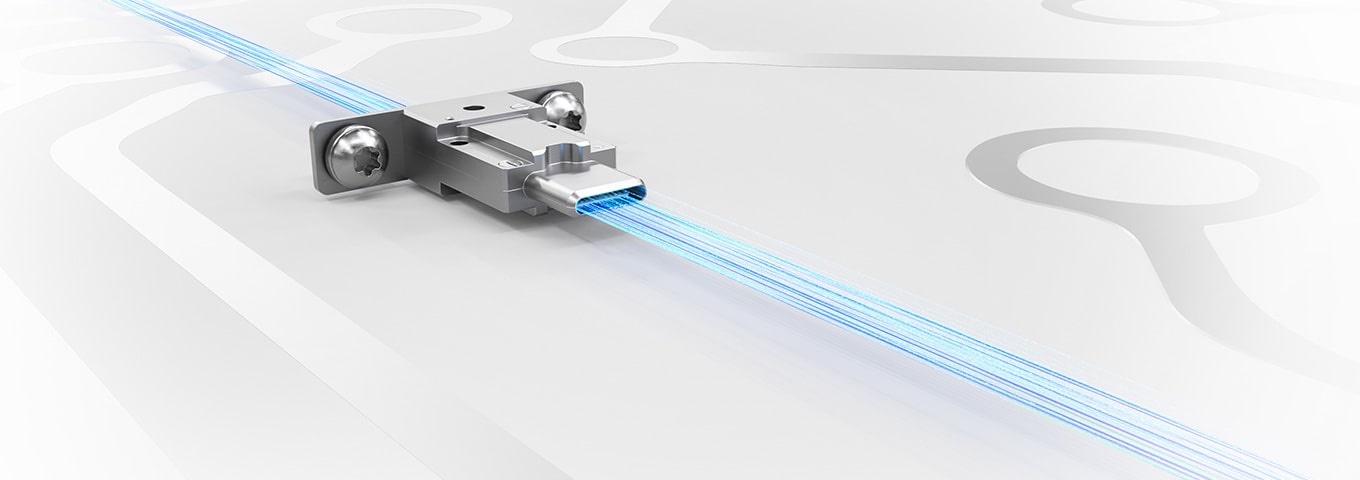

Maximale Präzision auf kleinstem Raum USB-C Prüfstecker mit optimiertem Toleranzausgleich

Produktdetails

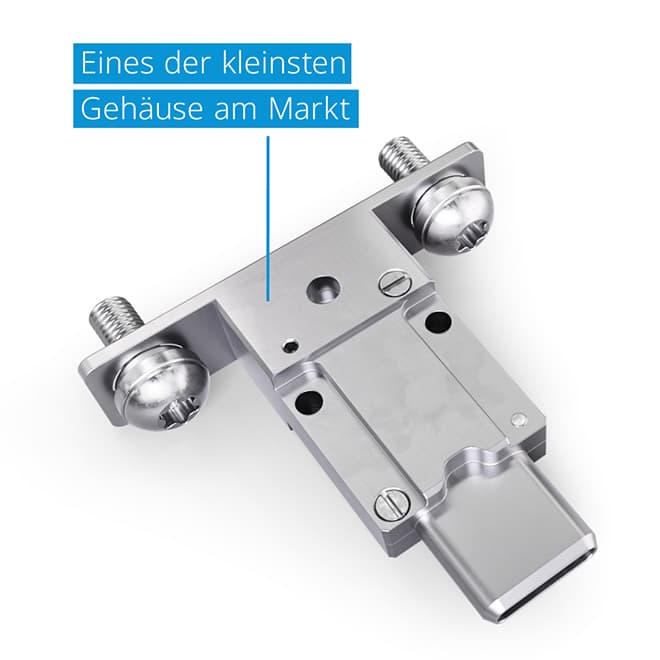

Optimierter Toleranzausgleich, kompakte Gehäuseabmessungen und flexible Montagemöglichkeiten - der neue INGUN Prüfstecker für USB-C Buchsen bietet eine leistungsfähige Lösung für anspruchsvolle Testanwendungen in der Qualitätsprüfung. Mit 27 mm Länge und 12 mm Breite zählt er zu den kleinsten Lösungen für die Elektronik- und Automotive Branche auf dem Markt.

Vielfältige Anwendungsmöglichkeiten bei minimalem Platzbedarf

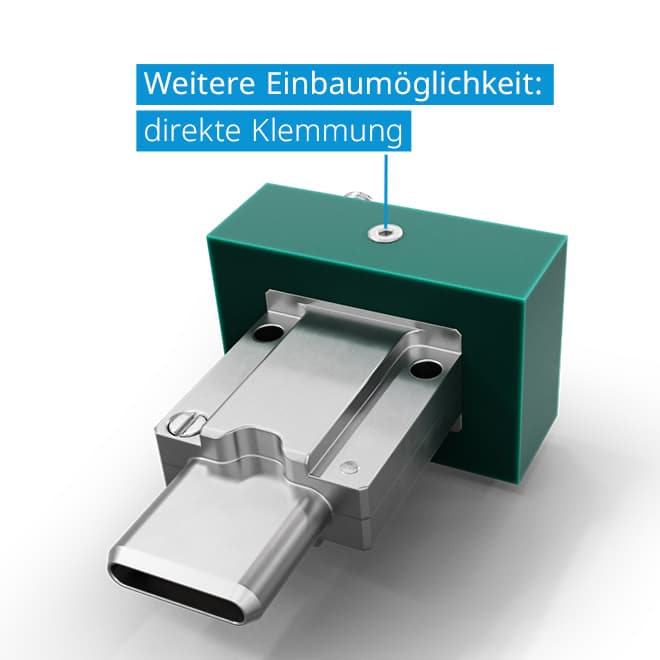

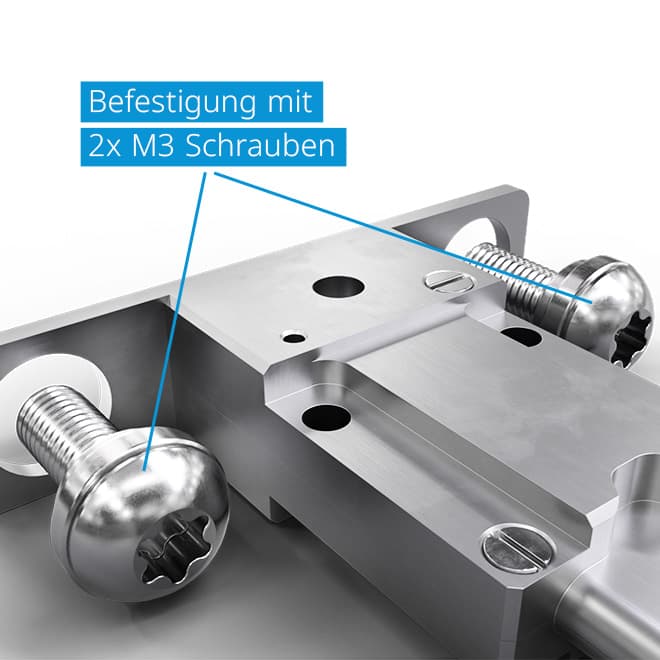

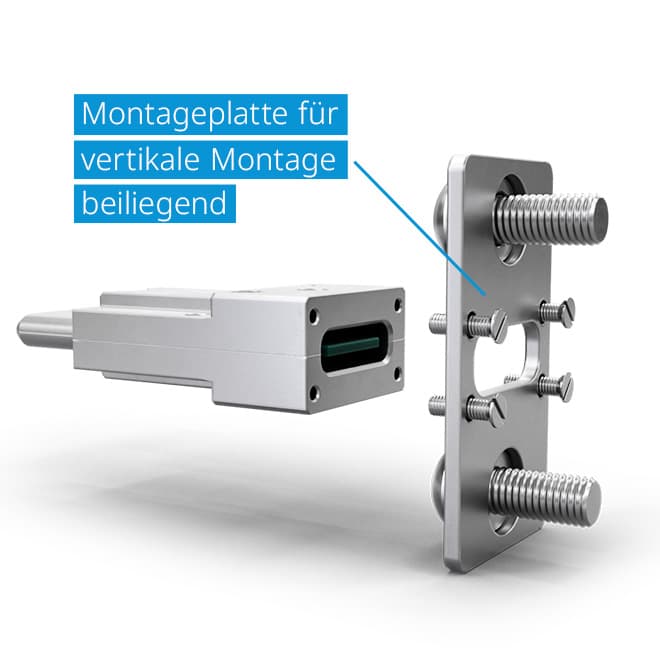

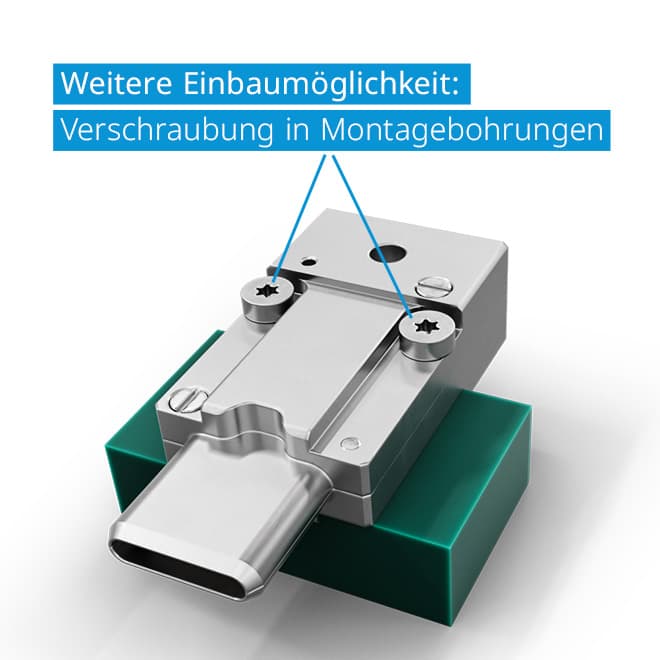

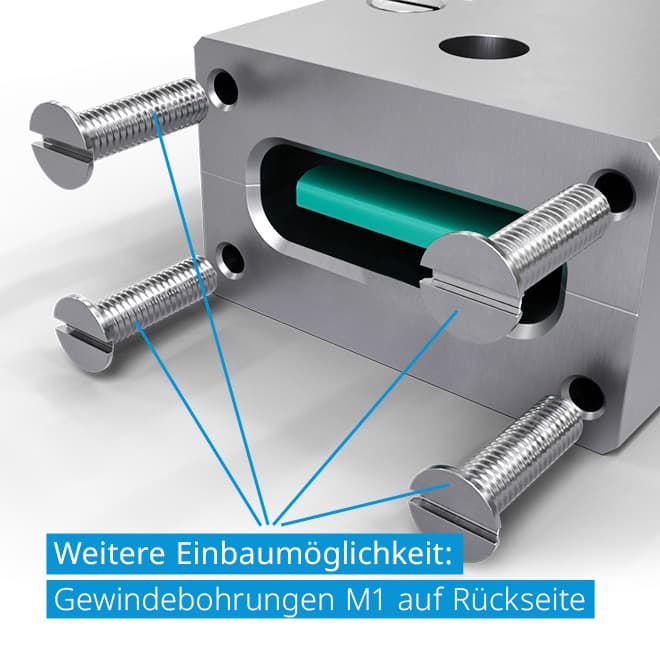

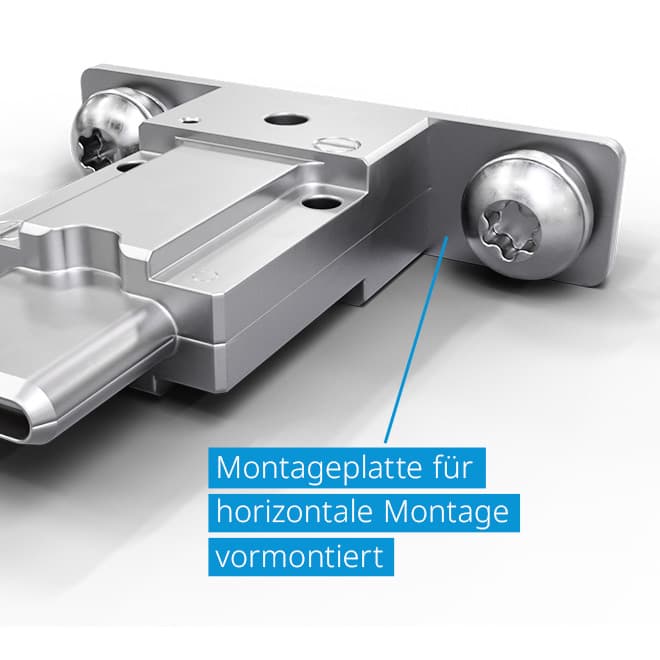

Dank der äußerst kompakten Bauweise ist der Einbau selbst in Prüfadapter mit geringsten Gehäuseabmessungen möglich und ideal für Anwendungen mit begrenztem Platzangebot geeignet. Optionale Montagemethoden ermöglichen Ihnen maximale Flexibilität - wahlweise durch Verschraubung oder direkte Klemmung.

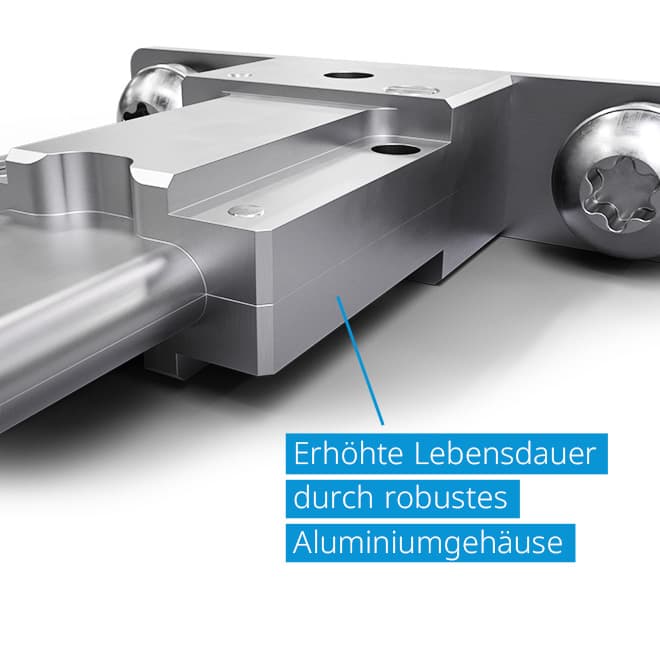

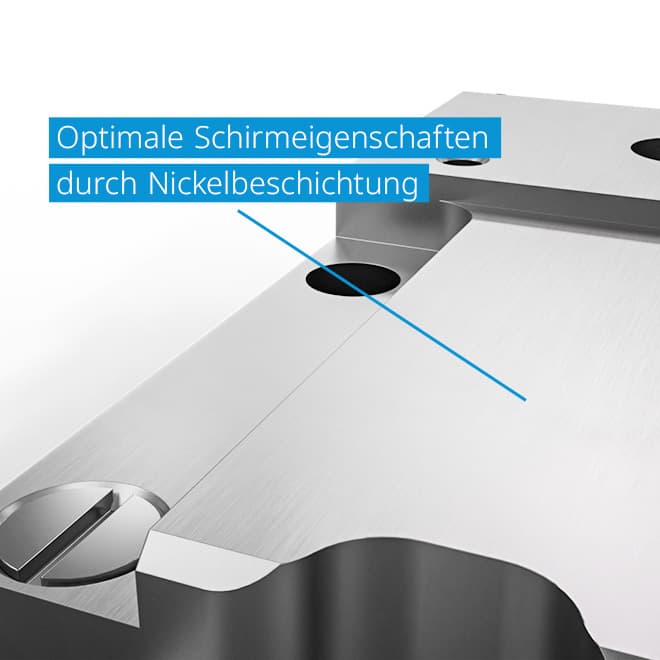

Das robuste Aluminiumgehäuse ist speziell für den anspruchsvollen Einsatz in der Prüfindustrie konzipiert und bietet höchste Widerstandsfähigkeit. Es stellt eine langlebige und zuverlässige Leistung für maximale Effizienz und reduzierte Ausfallzeiten sicher. Die Nickelbeschichtung optimiert die Schirmeigenschaften und Beständigkeit gegenüber elektromagnetischen Interferenzen.

Produktdetails

Toleranzausgleich für höchste Präzision

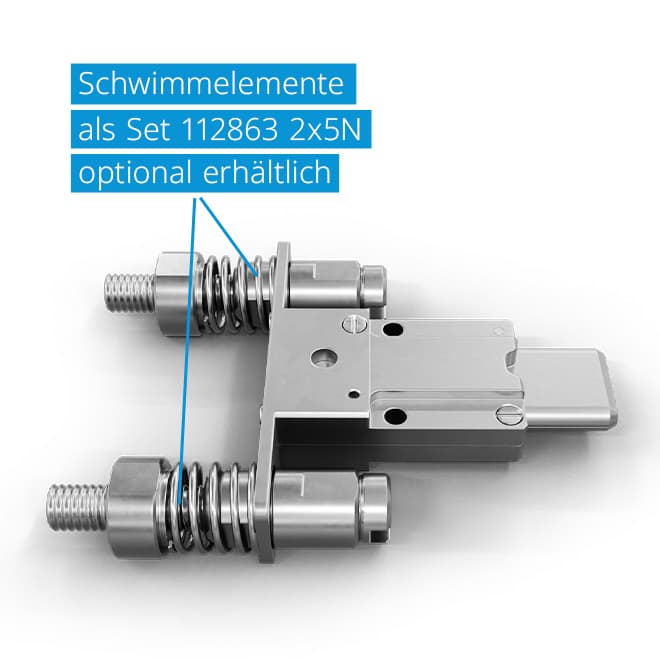

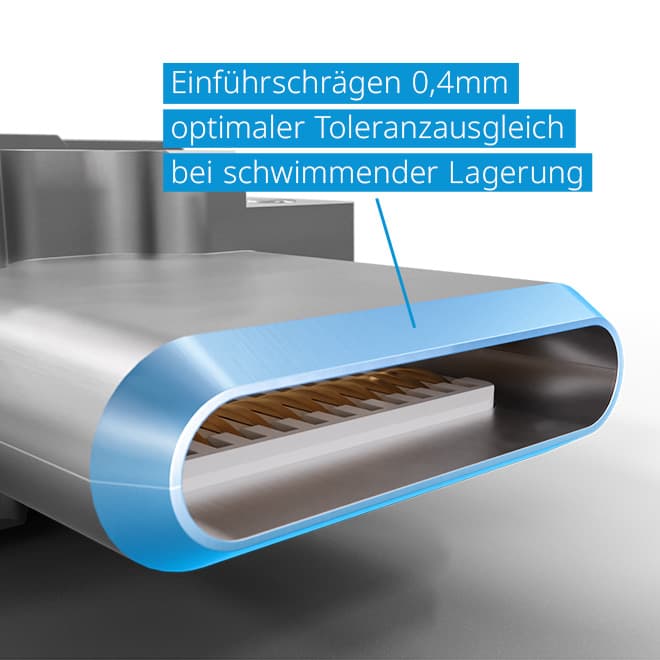

Die neuen 0,4 mm Einführschrägen bieten Ihnen einen optimalen Toleranzausgleich. Optional integrierbare Federelemente zur schwimmenden Lagerung gleichen Winkelfehler mühelos aus.

Produktdetails

Einfache Integration per Plug & Play

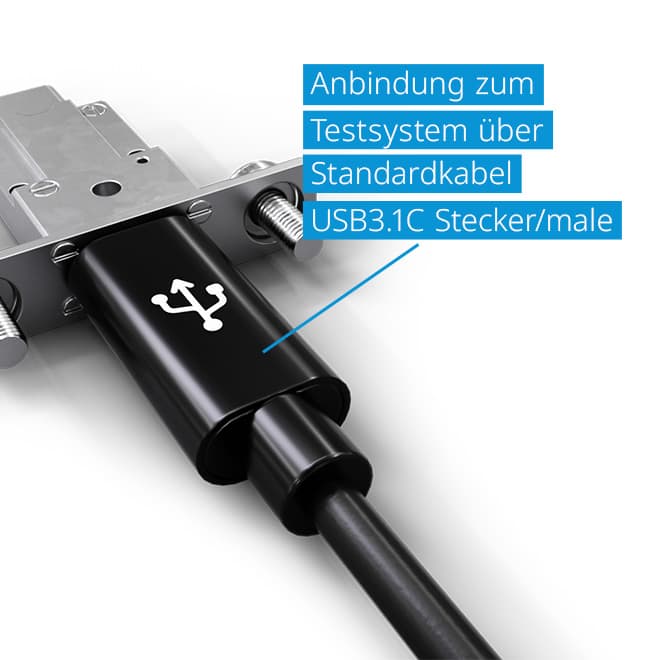

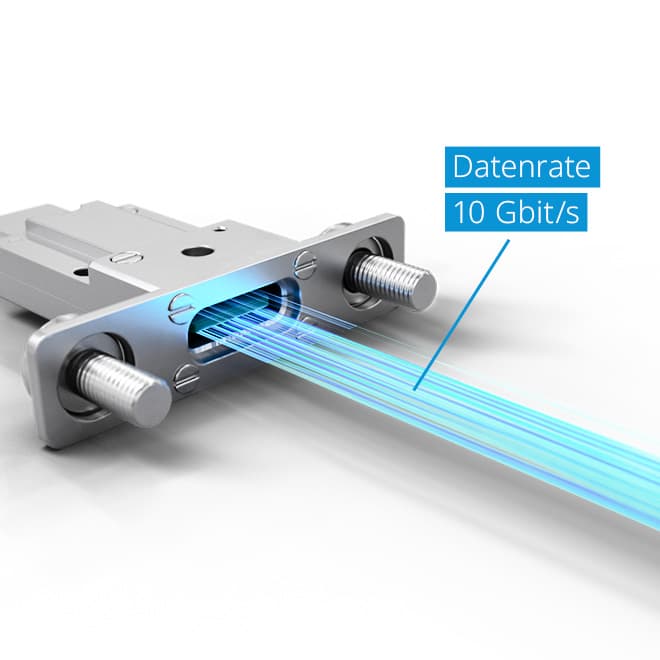

Die Signalübertragung erfolgt zuverlässig über den USB-C Anschluss und ermöglicht eine einfache Plug & Play Verbindung zum Testsystem – für eine schnelle und sichere Integration. Somit sind Datenraten von bis zu 10 Gbit/s und Strombelastbarkeit bis zu 3 A möglich.

Produktdetails

Leistungsmerkmale auf einen Blick

  • Vergrößerte Einführschrägen, bis zu 0,4 mm Toleranzausgleich bei schwimmender Lagerung
  • Einer der kleinsten Prüfstecker für USB3.1C bei engsten Anwendungen, auch für USB-C Automotive geeignet
  • Präzise und verschleißarme Kontaktierung von USB-Steckverbindern mit herausragender Lebensdauer bis zu 100.000 Steckzyklen
  • Mit verschiedensten Montagemöglichkeiten und optionalen Federelementen (112863: Set 2x - 5N) können Toleranzen von ± 0,4 mm und Winkelfehler ausgeglichen werden.
  • Signalübertragung zum Testsystem über originalen Anschlussstecker USB-C zur prozesssicheren Datenübertragung bis zu 10 Gbit/s und einer Strombelastbarkeit bis zu 3 A und 15 W

Produktdetails

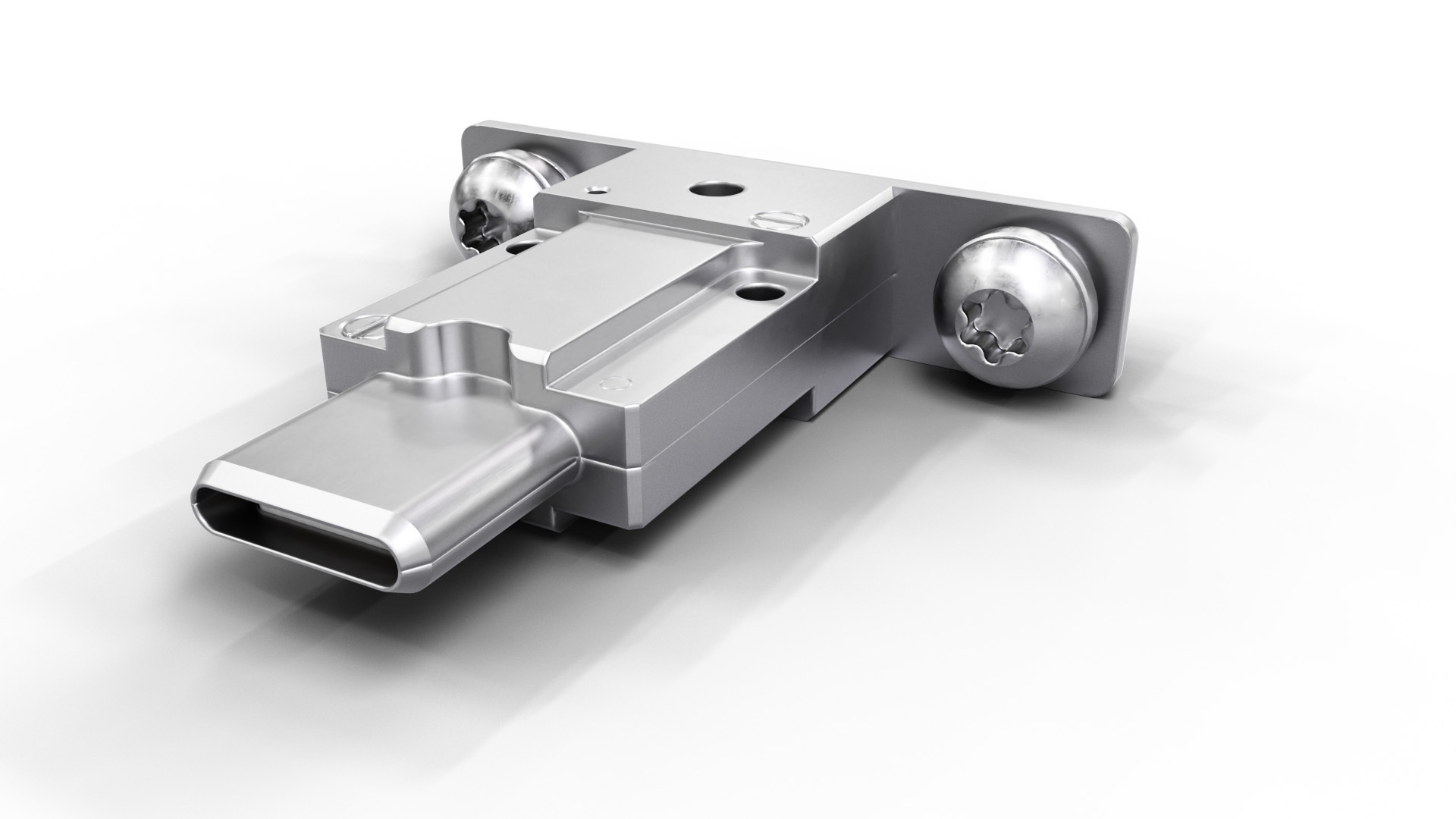

Prüfstecker PS-USB3.1C-M-024-G5-B-02 Artikel 116066
  • Vergrößerte Einführschrägen, bis zu 0,4mm Toleranzausgleich
  • Einer der kleinsten Prüfstecker für USB3.1C für engste Anwendungen, auch für USB3.1C Automotive geeignet
  • Herausragende Lebensdauer: je nach Ausführung über 100.000 Steckzyklen (unter Laborbedingungen)
  • Präzise und verschleißarme Kontaktierung von USB-Steckverbindern
  • Prozesssichere Datenübertragung
  • Optionale Federelemente (112863: Set 2x - 5N) können Toleranzen von ± 0,4 mm und Winkelfehler ausgleichen.
  • Interface: Signalübertragung zum Testsystem über originalen Anschlussstecker USB3.1C
INGUN SELECTION Set Federelement 2x5N
Prüfsteckeraufnahme Set Federelement 2x5N Artikel 112863
  • Präzise und verschleißarme Kontaktierung
  • Herausragende Lebensdauer
  • Prozesssichere Datenübertragung
  • Schwimmend aufgehängte Montage
  • Signalübertragung über originalen Anschlussstecker oder Lötanschluss
