Le défi : forte puissance requise mais peu de place disponible
Avec la capacité croissante des cellules de batteries modernes, en particulier dans les grands formats cylindriques et prismatiques, les exigences visant la mise en contact croissent elles aussi. Si les intensités électriques exigées augmentent, la surface de contact disponible, elle, ne change pratiquement pas.
Les jonctions flexibles des câbles compliquent de surcroît l’intégration : elles occupent plus d’espace et avec les points de contact supplémentaires elles accroissent la résistance de transition, ce qui a des répercussions directes sur la consommation d’énergie.

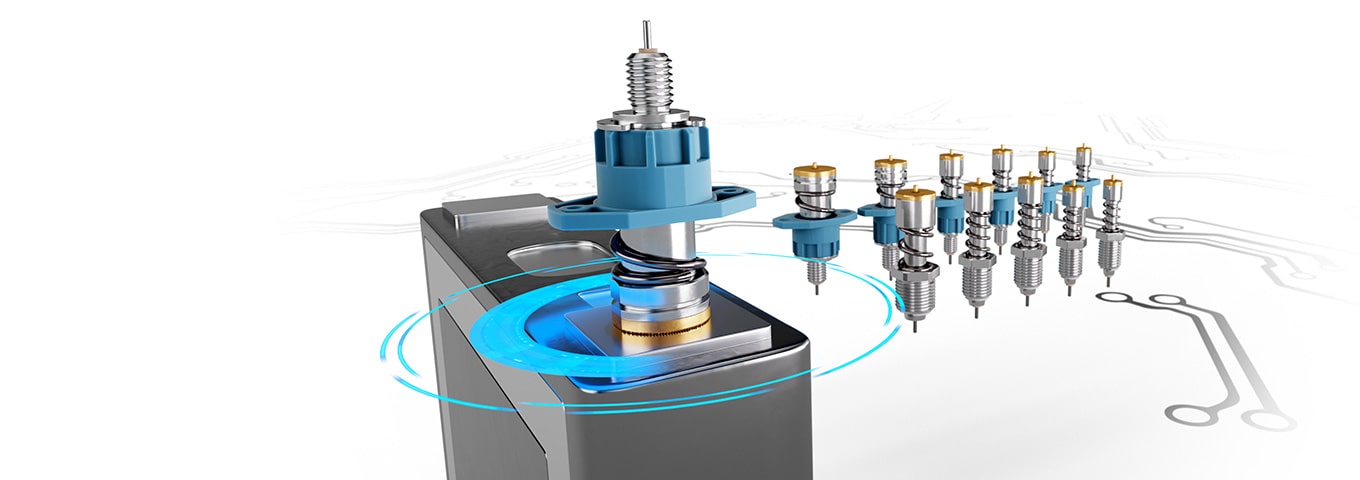

Les nouvelles pointes de test haute intensité de notre série BCP résolvent précisément ce problème, grâce à leur compacité, au fort ampérage pouvant les traverser et à la force de ressort réduite.

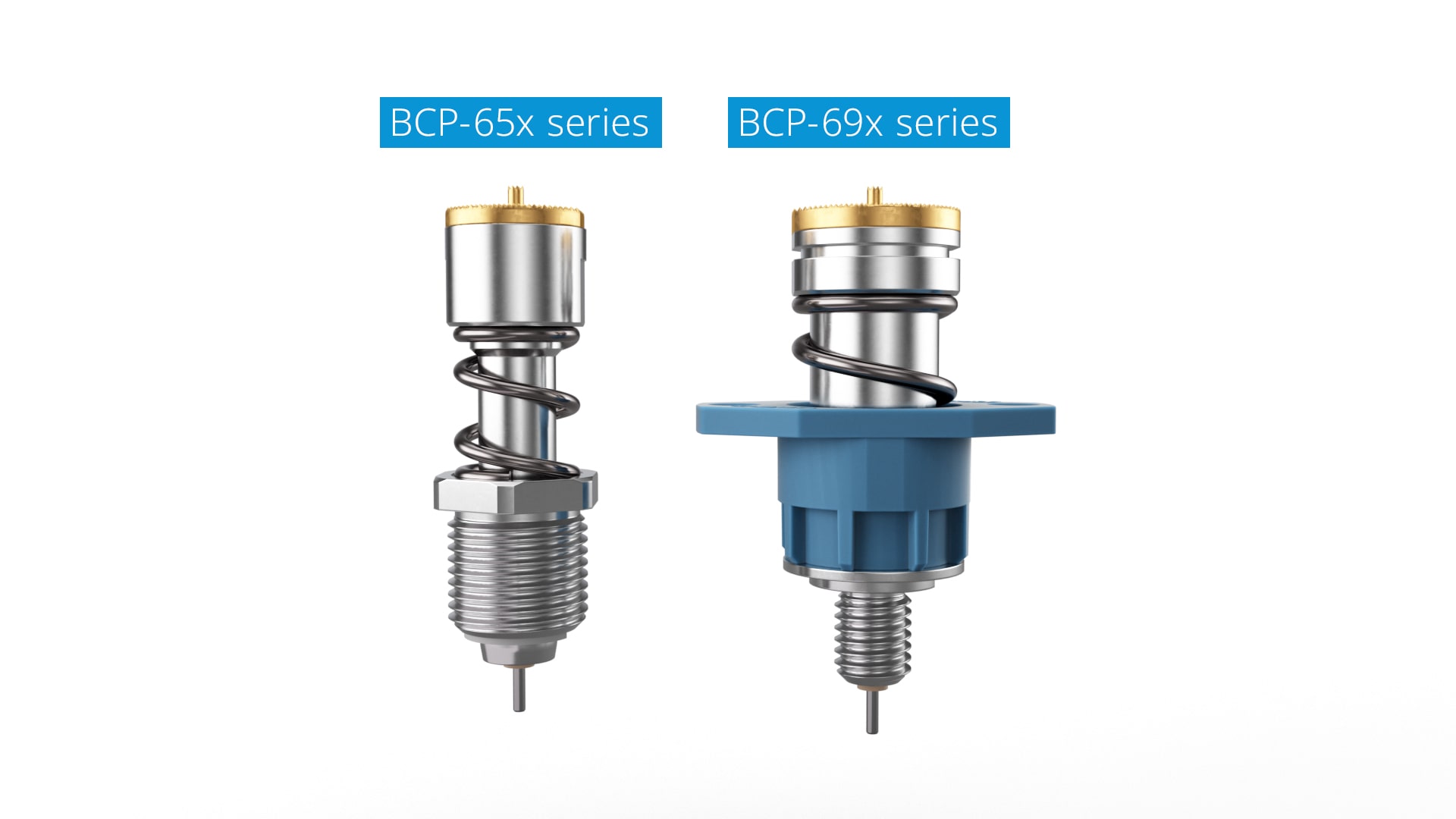

Notre solution : Deux séries sur mesure
Les séries BCP-65x et BCP-69x ont été développées de manière ciblée pour répondre à des exigences différentes dans la formation des cellules. Ces deux séries convainquent par l’intensité pouvant les traverser (entre 125 et 300 A), par la voltmétrie intégrée et leur construction robuste d’une grande longévité – testée en conditions réelles sur des DUT en aluminium.
BCP-69x : la solution standard revisitée

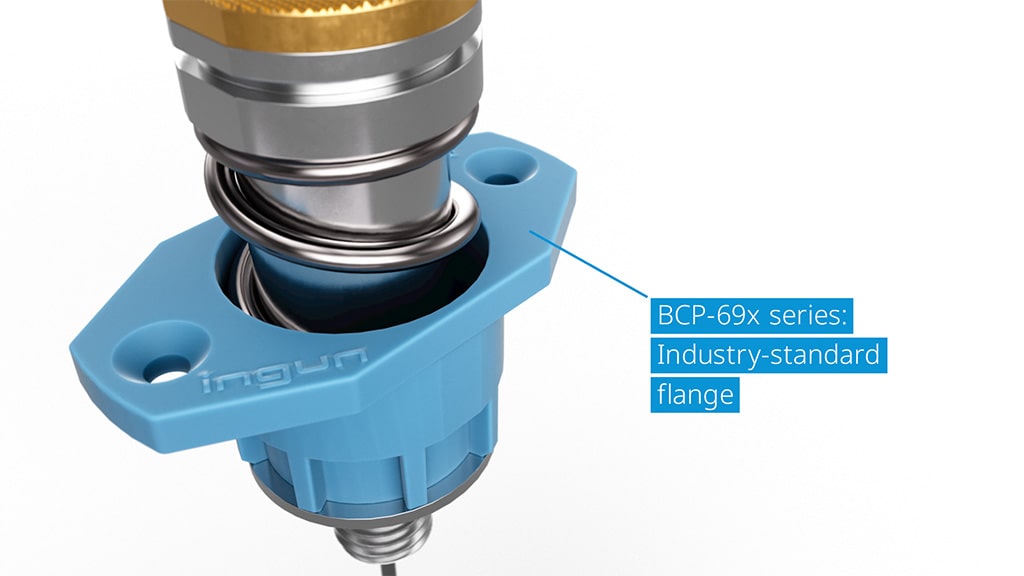

La série 69x mise sur un montage confirmé avec bride et raccordement flexible de câble, la solution parfaite pour les agencements d’installations existants.
- Montage standardisé avec bride à visser

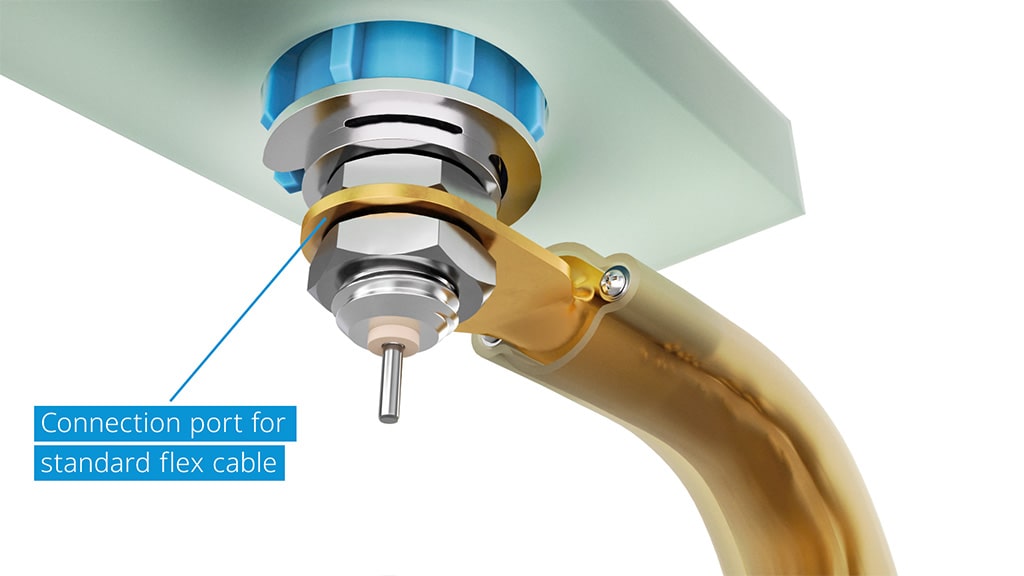

- Raccordement flexible de câble
- Bride de haute qualité (en polyamide - inhibe la flamme et résiste aux produits chimiques)

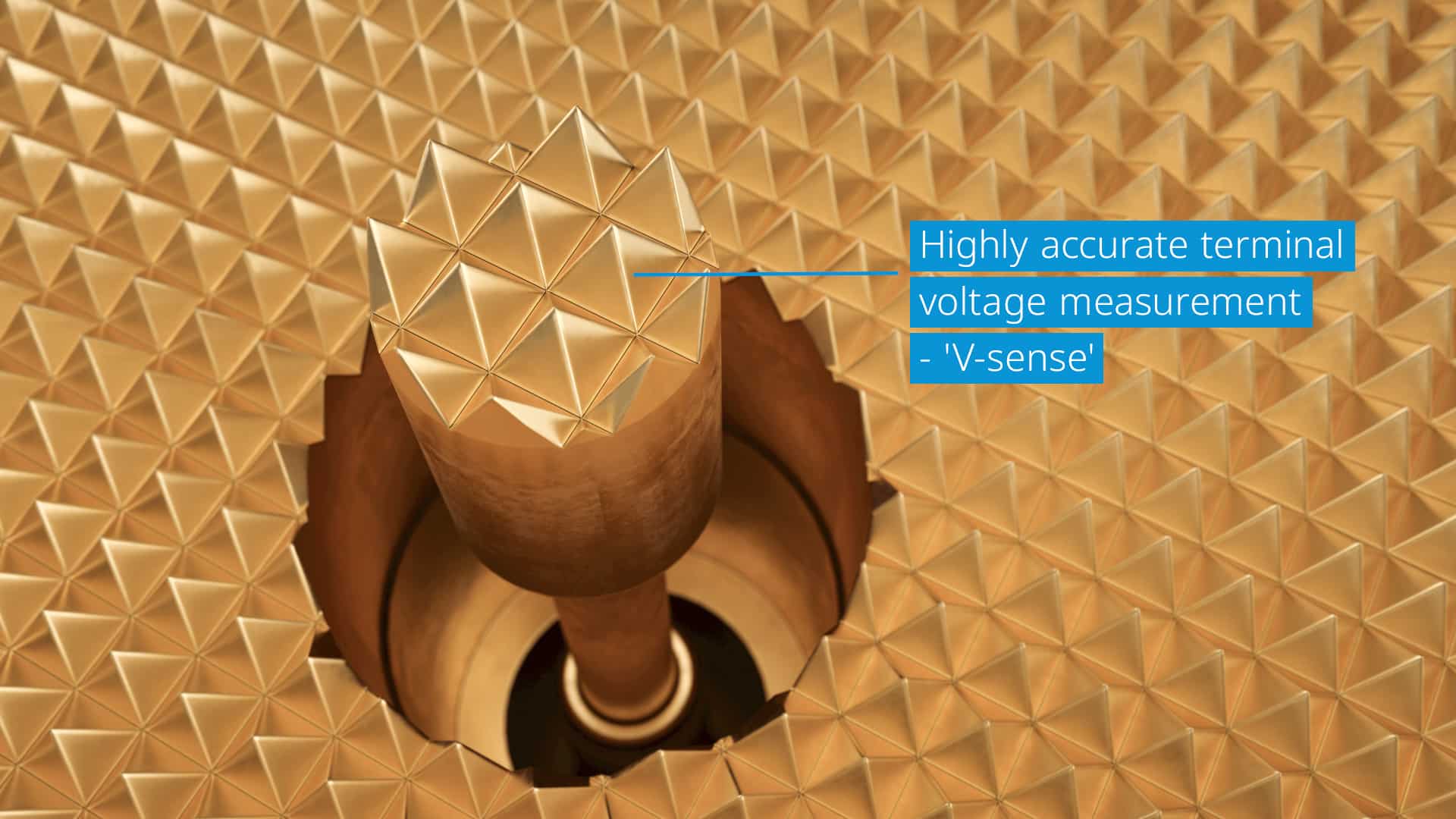

- Capteur de tension intégré avec système enfichable sans soudure
BCP-65x : pour une performance maximale sur surface minimale
La série 65x fait transiter les hautes intensités directement via la pointe de test, entièrement sans câble mobile.
- Le guidage fixe du courant réduit l’encombrement et la complexité
- Moins de points de contact, moindre résistance de transition
- Idéale pour l’intégration sur des barres électriques dans des superstructures compactes
- Capteur de tension intégré avec système enfichable sans soudure
Quelle solution répond à vos besoins ?
Misez-vous sur la facilité de l’intégration ? Dans ce cas, la BCP-69x est la solution qu’il vous faut. Grâce au montage avec bride et un raccordement flexible par câble, elle se laisse intégrer simplement dans des systèmes existants. Le piston traversant permet une transmission fiable d’intensité allant jusqu’à 300 A.
Chaque millimètre compte ? La BCP-65x convainc là où la place manque. Grâce à son guidage fixe du courant, la nécessité de câbles mobiles disparaît, aspect idéal avec les agencements compacts d’installations véhiculant des intensités jusqu’à 125 A.
Ces deux séries ont été soumises à des tests d’endurance sur des DUT en aluminium et elles convainquent par leur longévité, leur stabilité et la constance de leur performance, le tout en qualité INGUN éprouvée.
Aperçu de vos avantages

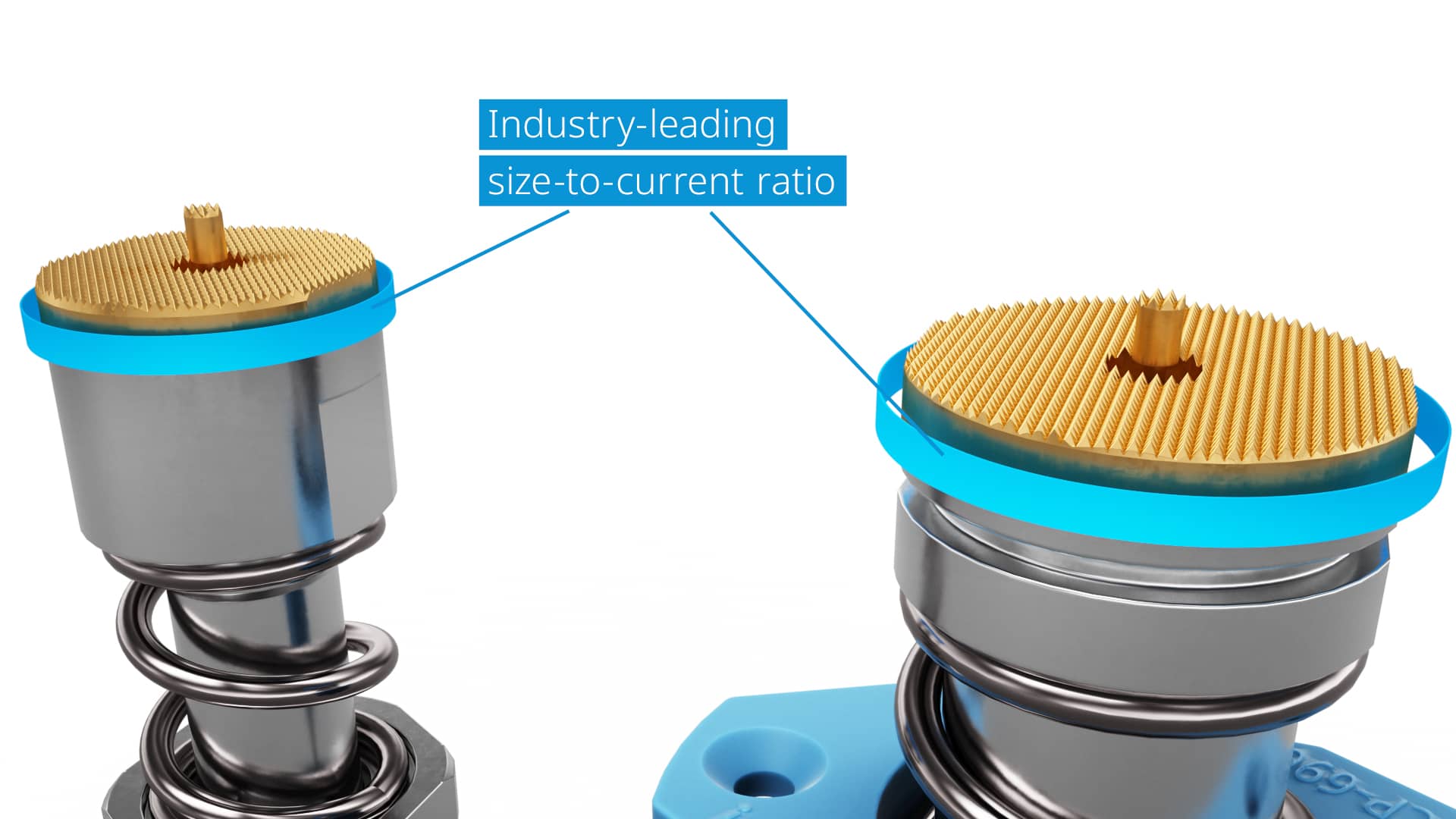

- Plus de performance sur moins de surface – jusqu’à 300 A malgré un format compact
- Moindre résistance de transition – grâce aux points de contact réduits
- Intégration flexible – au choix avec ou sans câble mobile
- Forces de ressort plus faibles – pour une intégration en douceur du système
- Mesure de la tension sans soudure – simple, sûre, précise en répétition
- Performance fiable – contrôlée en conditions réelles
Quelle série convient à votre application ?
Déterminons-le ensemble : convenez dès à présent d’un RDV conseil sans engagement – nos experts en batteries se feront un plaisir de vous assister.
- Solution de mise en contact pour 4680 cellules cylindriques et cellules prismatiques
- Convient aux intensités jusqu’à 50 A avec ΔT ≤ 20 K sur l’aluminium

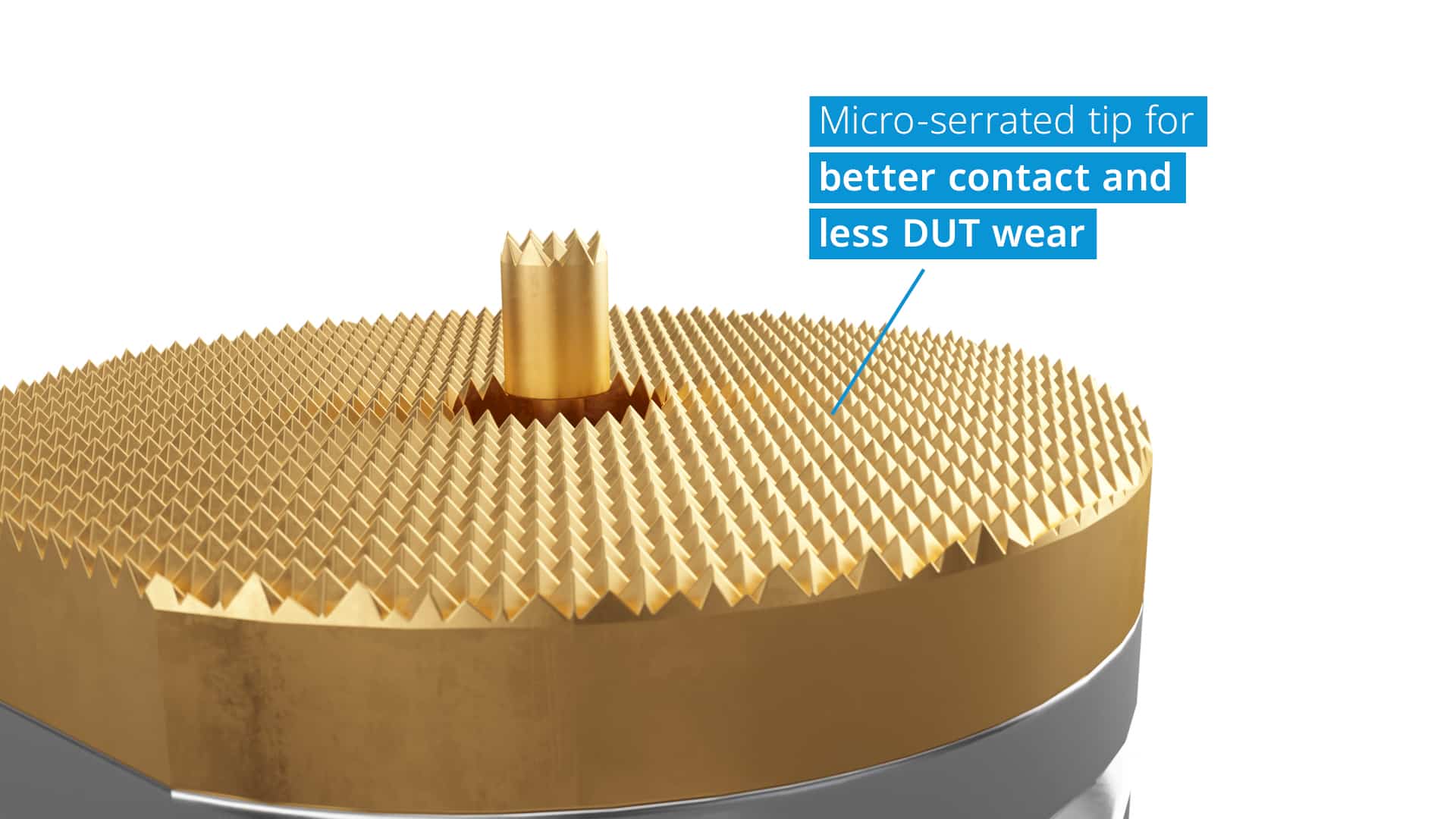

- Pointe à faible résistance ohmique, d’une résistance totale typique de < 3 mOhms

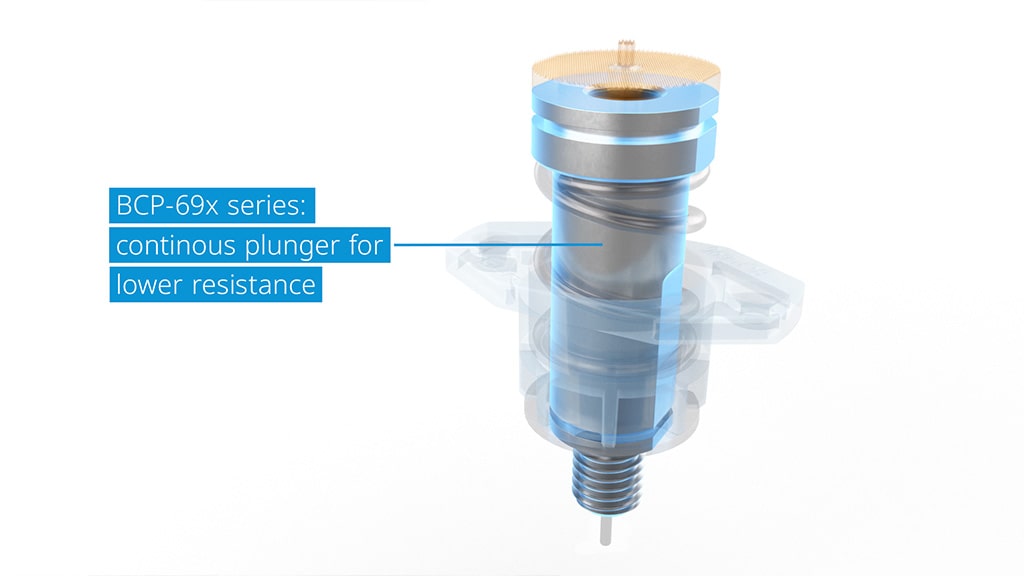

- Système de piston traversant à résistance intérieure très faible
- Développé pour un grand nombre d’applications, en particulier pour les tests de formation et d’autres tests de fin de vie.
- Montage de bride facile avec raccordement de câble flexible
- Conception dipôlaire pour une mesure précise de la tension :

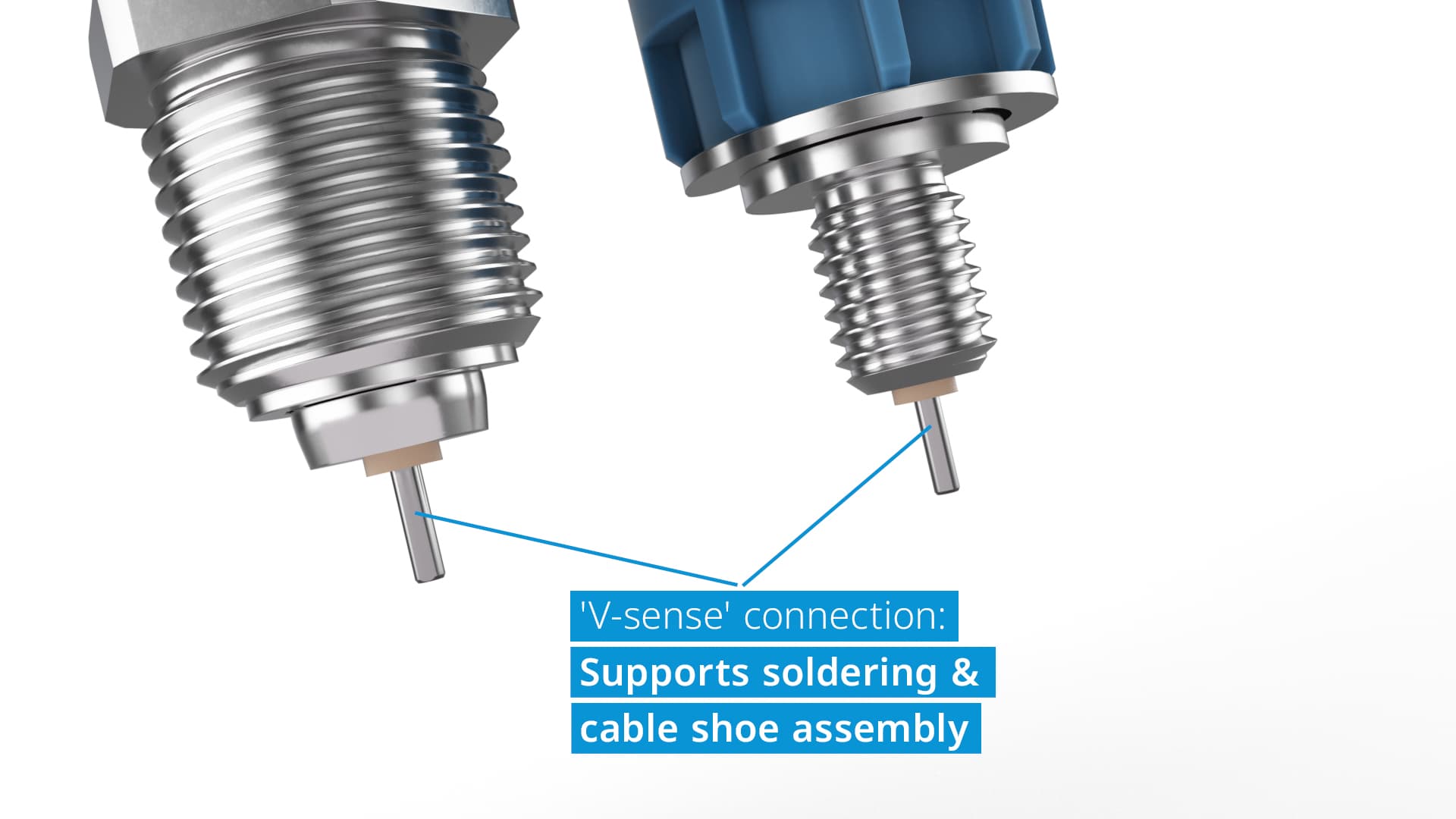

- Raccordement simple du capteur de tension : aussi bien soudage que montage possible d’une cosse de câble
- Solution de mise en contact pour 4680 cellules cylindriques et cellules prismatiques
- Convient aux intensités jusqu’à 65 A avec ΔT ≤ 20 K sur l’aluminium
- Pointe à faible résistance ohmique, d’une résistance totale typique de < 3 mOhms
- Système de piston traversant à résistance intérieure très faible
- Développé pour un grand nombre d’applications, en particulier pour les tests de formation et d’autres tests de fin de vie.
- Montage de bride facile avec raccordement de câble flexible
- Conception dipôlaire pour une mesure précise de la tension :
- Raccordement simple du capteur de tension : aussi bien soudage que montage possible d’une cosse de câble
- Solution de mise en contact pour 4680 cellules cylindriques et cellules prismatiques
- Convient aux intensités jusqu’à 80 A avec ΔT ≤ 20 K sur l’aluminium
- Pointe à faible résistance ohmique, d’une résistance totale typique de < 2,5 mOhms
- Système de piston traversant à résistance intérieure très faible
- Développé pour un grand nombre d’applications, en particulier pour les tests de formation et d’autres tests de fin de vie.
- Montage de bride facile avec raccordement de câble flexible
- Conception dipôlaire pour une mesure précise de la tension :
- Raccordement simple du capteur de tension : aussi bien soudage que montage possible d’une cosse de câble
- Solution de mise en contact pour 4680 cellules cylindriques et cellules prismatiques
- Convient aux intensités jusqu’à 100 A avec ΔT ≤ 20 K sur l’aluminium
- Pointe à faible résistance ohmique, d’une résistance totale typique de < 2,5 mOhms
- Système de piston traversant à résistance intérieure très faible
- Développé pour un grand nombre d’applications, en particulier pour les tests de formation et d’autres tests de fin de vie.
- Montage de bride facile avec raccordement de câble flexible
- Conception dipôlaire pour une mesure précise de la tension :
- Raccordement simple du capteur de tension : aussi bien soudage que montage possible d’une cosse de câble
- Solution de mise en contact pour 4680 cellules cylindriques et cellules prismatiques
- Convient aux intensités jusqu’à 120 A avec ΔT ≤ 20 K sur l’aluminium
- Pointe à faible résistance ohmique, d’une résistance totale typique de < 1,5 mOhm
- Système de piston traversant à résistance intérieure très faible
- Développé pour un grand nombre d’applications, en particulier pour les tests de formation et d’autres tests de fin de vie.
- Montage de bride facile avec raccordement de câble flexible
- Conception dipôlaire pour une mesure précise de la tension :
- Raccordement simple du capteur de tension : aussi bien soudage que montage possible d’une cosse de câble
- Solution de mise en contact pour 4680 cellules cylindriques et cellules prismatiques
- Convient aux intensités jusqu’à 200 A avec ΔT ≤ 20 K sur l’aluminium
- Pointe à faible résistance ohmique, d’une résistance totale typique de < 0,5 mOhm
- Système de piston traversant à résistance intérieure très faible
- Développé pour un grand nombre d’applications, en particulier pour les tests de formation et d’autres tests de fin de vie.
- Montage de bride facile avec raccordement de câble flexible
- Conception dipôlaire pour une mesure précise de la tension :
- Raccordement simple du capteur de tension : aussi bien soudage que montage possible d’une cosse de câble
- Solution de mise en contact pour 4680 cellules cylindriques et cellules prismatiques
- Suitable for currents up to 300 A at ΔT ≤ 30 K on aluminium
- Pointe à faible résistance ohmique, d’une résistance totale typique de < 0,5 mOhm
- Système de piston traversant à résistance intérieure très faible
- Développé pour un grand nombre d’applications, en particulier pour les tests de formation et d’autres tests de fin de vie.
- Montage de bride facile avec raccordement de câble flexible
- Conception dipôlaire pour une mesure précise de la tension :
- Raccordement simple du capteur de tension : aussi bien soudage que montage possible d’une cosse de câble
- Solution de mise en contact pour 4680 cellules cylindriques et cellules prismatiques
- Convient aux intensités jusqu’à 50 A avec ΔT ≤ 20 K sur l’aluminium
- Pointe à faible résistance ohmique, d’une résistance totale typique de < 3 mOhms
- Développé pour un grand nombre d’applications, en particulier pour les tests de formation et d’autres tests de fin de vie.
- Liaison câblée immobile
- Installation facile par vissage, retenue sûre dans la barre bus.
- Conception dipôlaire pour une mesure précise de la tension :
- Raccordement simple du capteur de tension : aussi bien soudage que montage possible d’une cosse de câble
- Solution de mise en contact pour 4680 cellules cylindriques et cellules prismatiques
- Convient aux intensités jusqu’à 65 A avec ΔT ≤ 20 K sur l’aluminium
- Pointe à faible résistance ohmique, d’une résistance totale typique de < 3 mOhms
- Développé pour un grand nombre d’applications, en particulier pour les tests de formation et d’autres tests de fin de vie.
- Liaison câblée immobile
- Installation facile par vissage, retenue sûre dans la barre bus.
- Conception dipôlaire pour une mesure précise de la tension :
- Raccordement simple du capteur de tension : aussi bien soudage que montage possible d’une cosse de câble
- Solution de mise en contact pour 4680 cellules cylindriques et cellules prismatiques
- Convient aux intensités jusqu’à 80 A avec ΔT ≤ 20 K sur l’aluminium
- Pointe à faible résistance ohmique, d’une résistance totale typique de < 1,5 mOhm
- Développé pour un grand nombre d’applications, en particulier pour les tests de formation et d’autres tests de fin de vie.
- Liaison câblée immobile
- Installation facile par vissage, retenue sûre dans la barre bus.
- Conception dipôlaire pour une mesure précise de la tension :
- Raccordement simple du capteur de tension : aussi bien soudage que montage possible d’une cosse de câble
- Solution de mise en contact pour 4680 cellules cylindriques et cellules prismatiques
- Convient aux intensités jusqu’à 100 A avec ΔT ≤ 20 K sur l’aluminium
- Pointe à faible résistance ohmique, d’une résistance totale typique de < 1,5 mOhm
- Développé pour un grand nombre d’applications, en particulier pour les tests de formation et d’autres tests de fin de vie.
- Liaison câblée immobile
- Installation facile par vissage, retenue sûre dans la barre bus.
- Conception dipôlaire pour une mesure précise de la tension :
- Raccordement simple du capteur de tension : aussi bien soudage que montage possible d’une cosse de câble
- Solution de mise en contact pour 4680 cellules cylindriques et cellules prismatiques
- Convient aux intensités jusqu’à 125 A avec ΔT ≤ 20 K sur l’aluminium
- Pointe à faible résistance ohmique, d’une résistance totale typique de < 0,5 mOhm
- Développé pour un grand nombre d’applications, en particulier pour les tests de formation et d’autres tests de fin de vie.
- Liaison câblée immobile
- Installation facile par vissage, retenue sûre dans la barre bus.
- Conception dipôlaire pour une mesure précise de la tension :
- Raccordement simple du capteur de tension : aussi bien soudage que montage possible d’une cosse de câble
