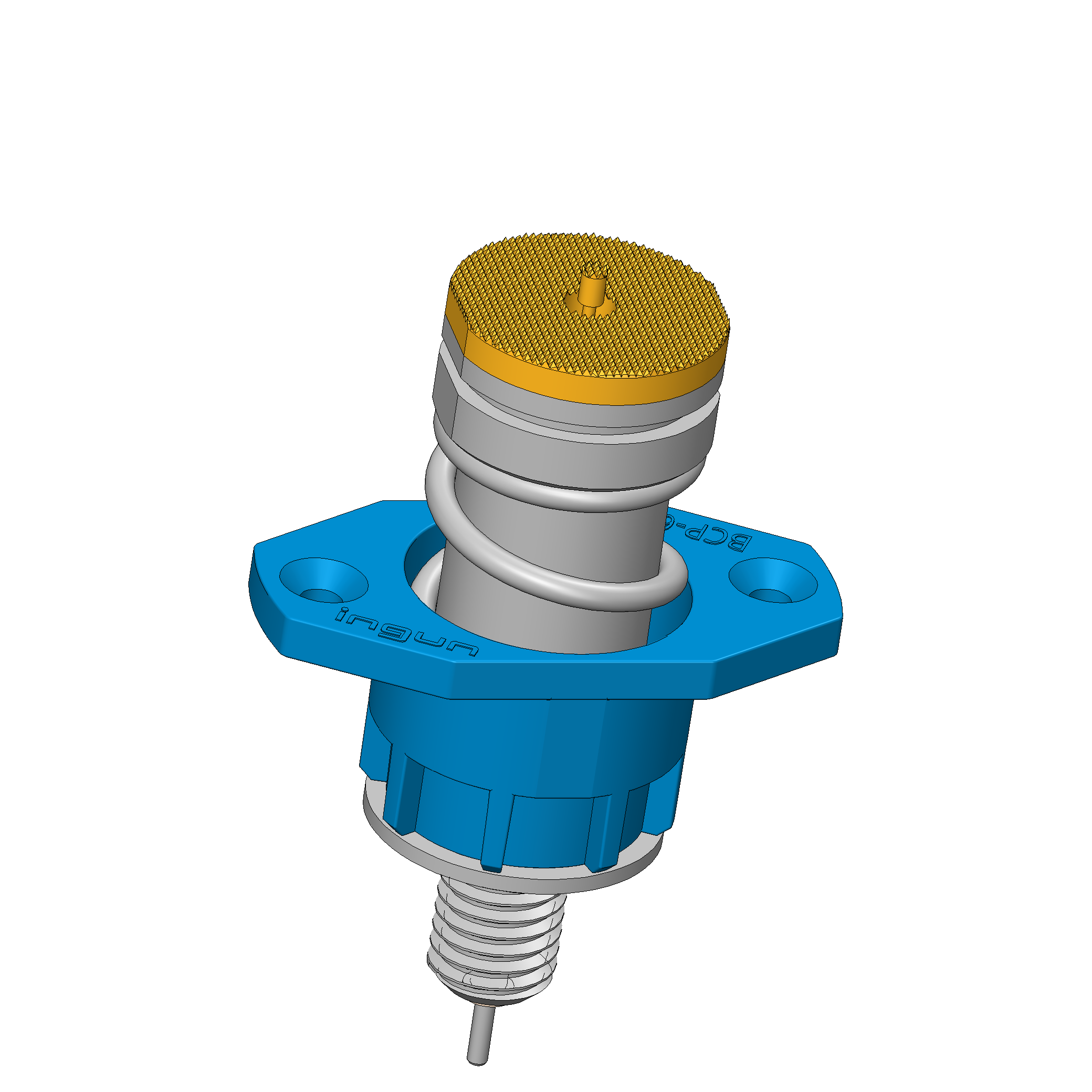

BCP-696 360 2200 A 110004-54 Article BCP-696-0001
- Solution de mise en contact pour 4680 cellules cylindriques et cellules prismatiques
- Convient aux intensités jusqu’à 200 A avec ΔT ≤ 20 K sur l’aluminium
- Pointe à faible résistance ohmique, d’une résistance totale typique de < 0,5 mOhm
- Système de piston traversant à résistance intérieure très faible
- Développé pour un grand nombre d’applications, en particulier pour les tests de formation et d’autres tests de fin de vie.
- Montage de bride facile avec raccordement de câble flexible
- Conception dipôlaire pour une mesure précise de la tension :
- Raccordement simple du capteur de tension : aussi bien soudage que montage possible d’une cosse de câble
BCP-696 360 2200 A 110004-54 Article BCP-696-0001
Merci de vous identifier pour pouvoir afficher le prix !
Se connecter
Les prix listés dans le barème sont affichés arrondis, raison pour laquelle des différences sont possibles dans le prix total.
frais de port
* Les prix sont arrondis à deux décimales.
Données techniques
| Groupe de produits : | Mise en contact de batterie |
|---|---|
| Sous-groupe de produits : | Dipôle BCP / Bornes quadripolaires |
| Série : | BCP-696 |
| Trame : | 26 mm |
| Mise en contact de : | Broche, grande broche, bead |
| Objet à tester / Contact : | Cellules cylindriques, cellules prismatiques |
| Objet à tester / Contact : | Battery |
| Magnétique : | oui |
| Application de la batterie : | Formation |

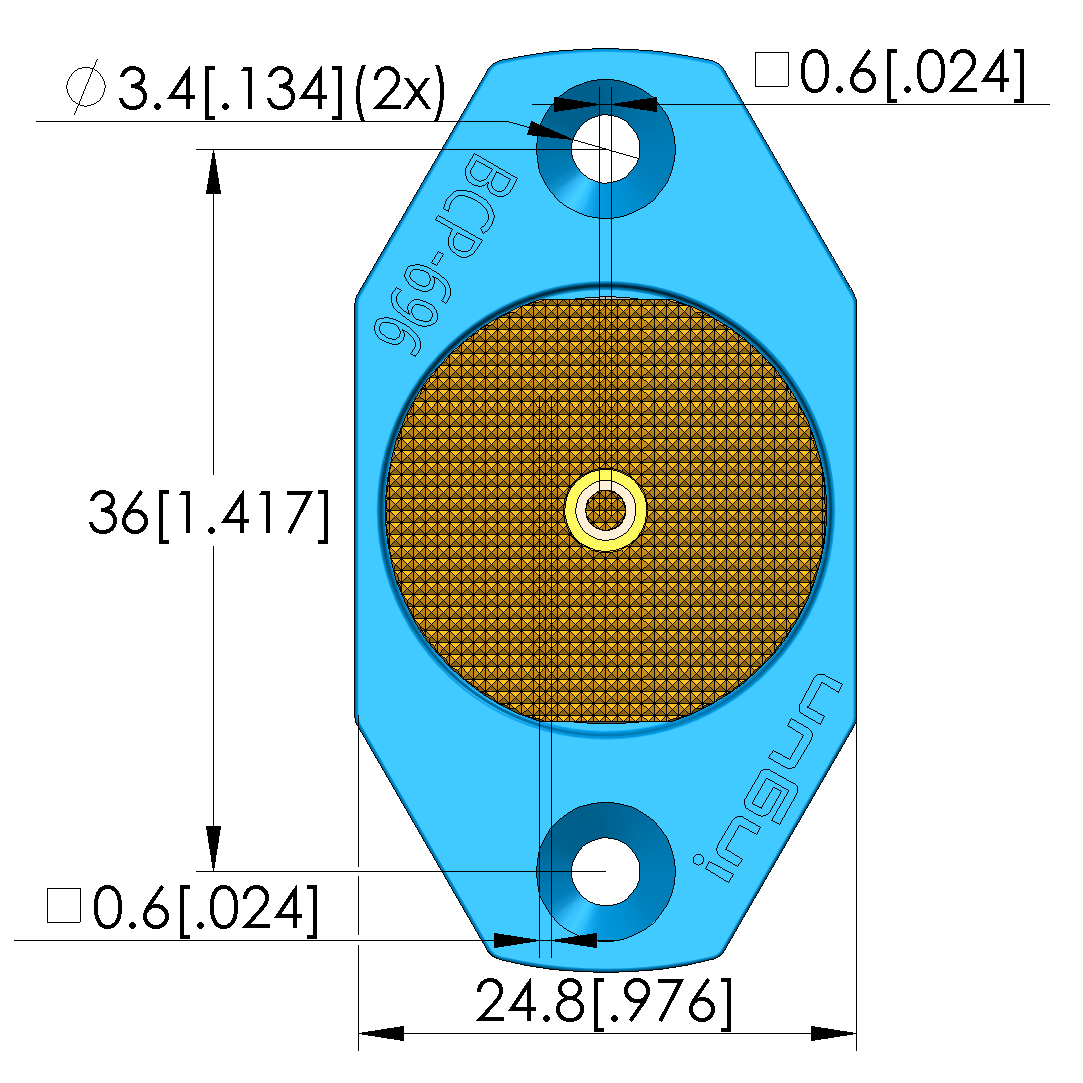

| Type d’incorporation : | bride |
| Système de changement rapide : | non |
| Type de raccordement sur pointe de test : | Raccord fileté |
| Hauteur d’incorporation réglable : | non |
| Sécurisé antitorsion : | oui |
| Piston traversant : | M 10 x 12,8 |
| Température min. : | - 40 °C |
| Température max. : | + 80 °C |
| Conforme RoHS : | RoHS-3;6c |

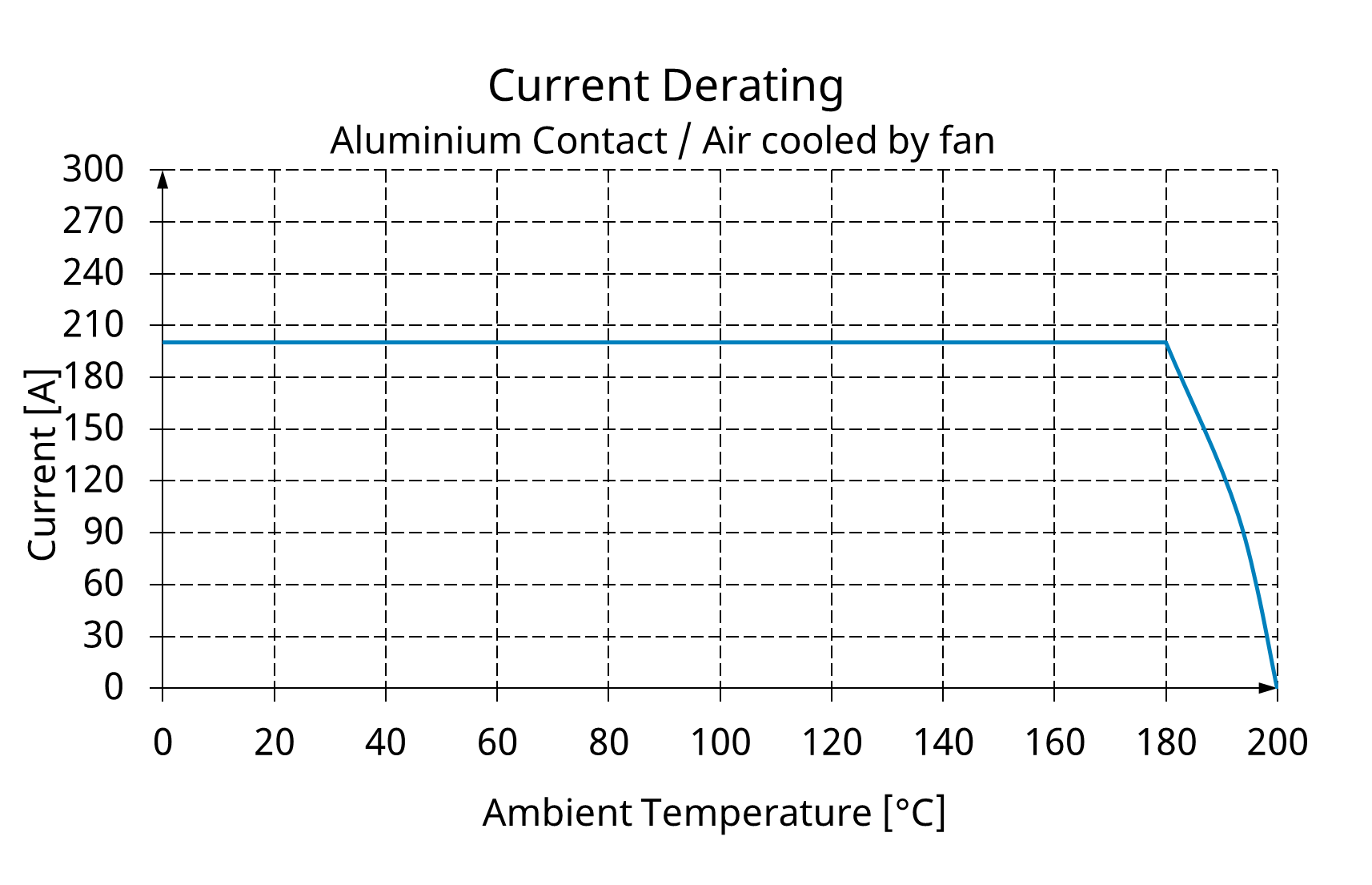

| Ampérage supportable / Intensité nominale : | 200 A |
|---|---|

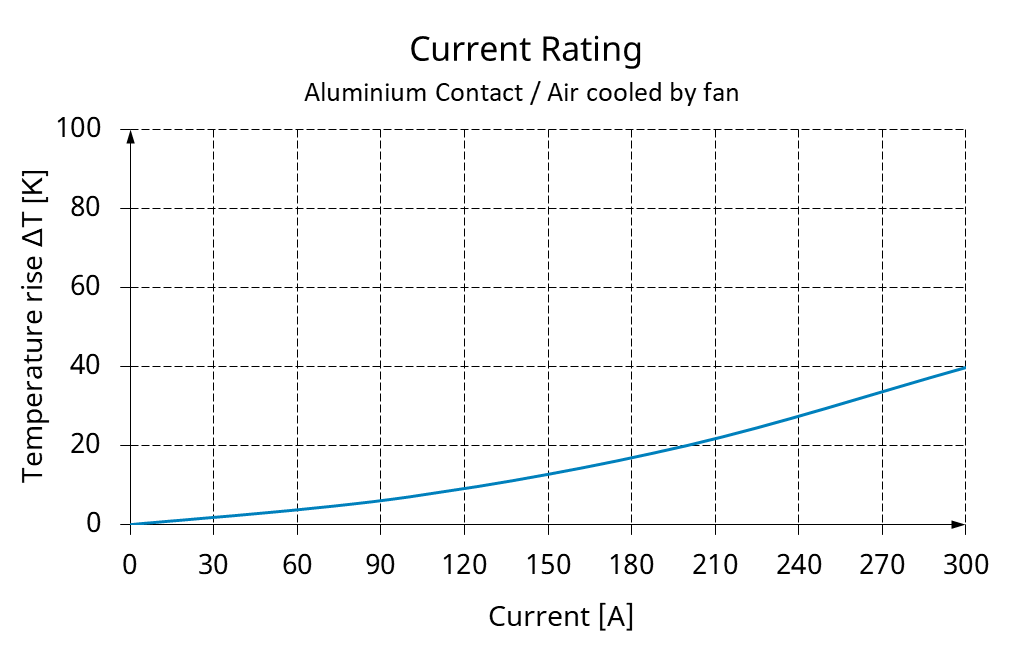

| Ampérage supportable ΔT ≤ 20 K : | 200 A |
| Ampérage supportable ΔT ≤ 60 K : | 400 A |
| Résistance (Ri) typique : | < 0.5 mOhm |

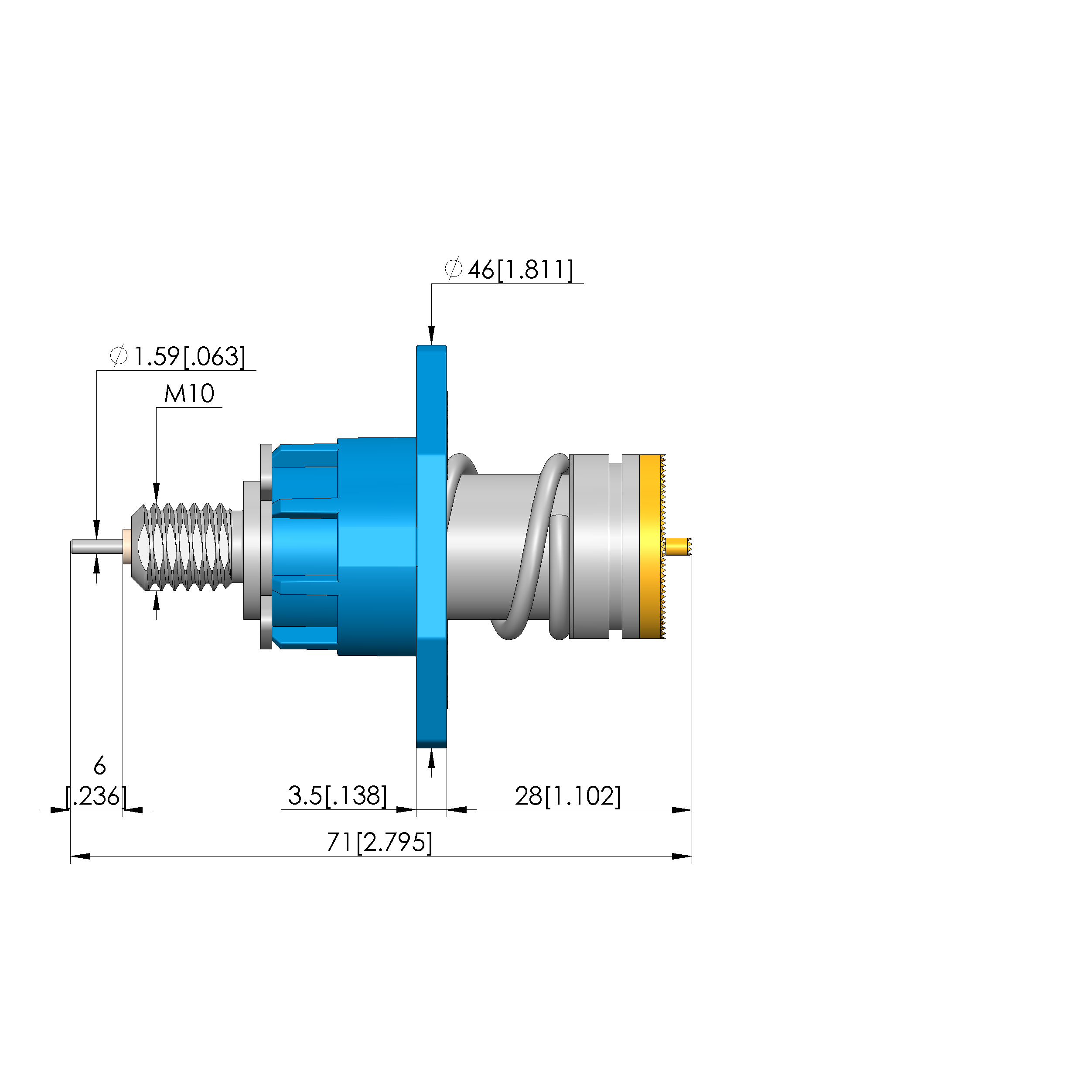

| Longueur totale : | 71 mm |
|---|---|
| Diamètre de douille de pointe : | 25 mm |
| Course maximale : | 10 mm |
| Précontrainte ressort : | 71 N |
| Cote E / Cote de collet : | 04 |
| Force de ressort en course de travail : | 110 N |
| Course de travail : | 5 mm |

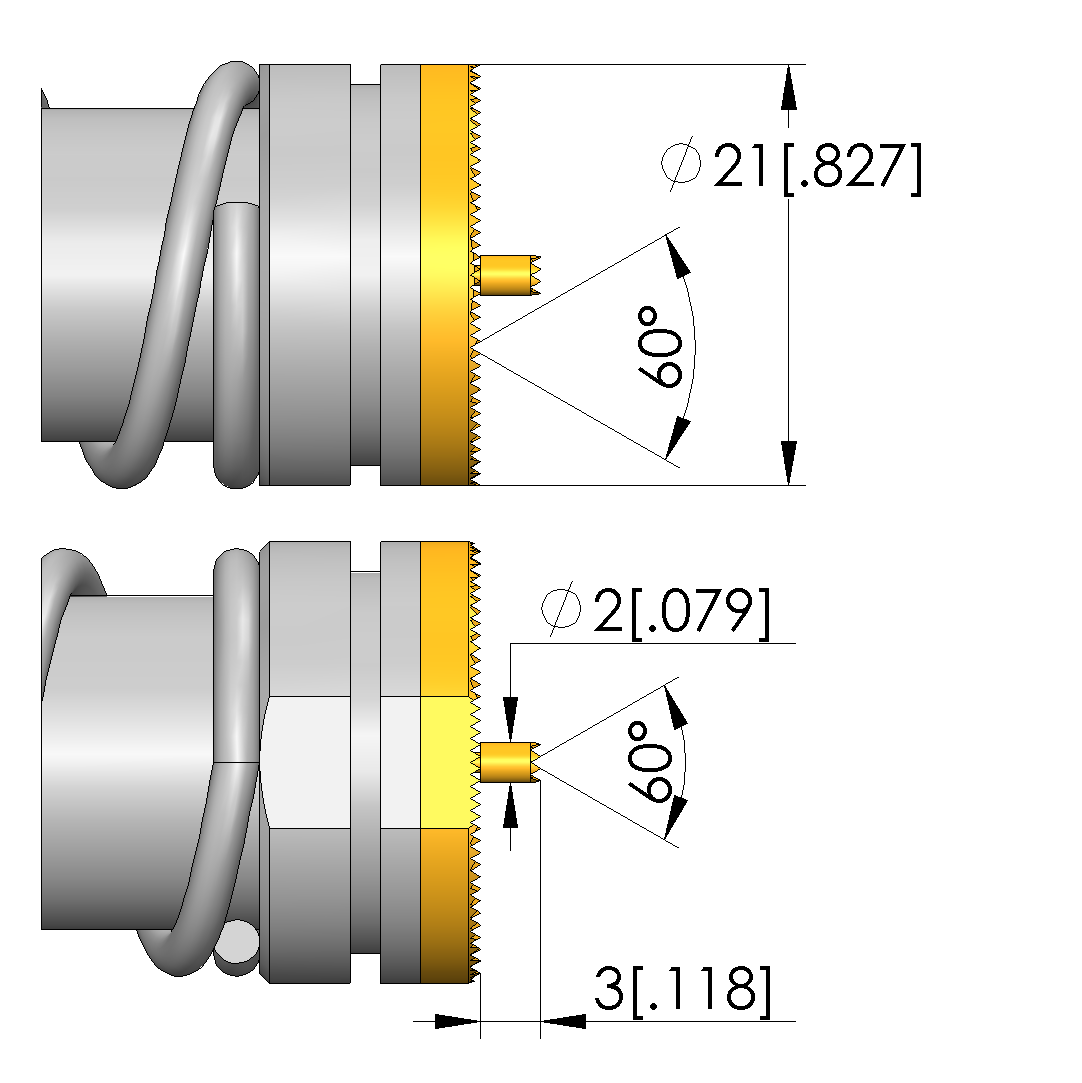

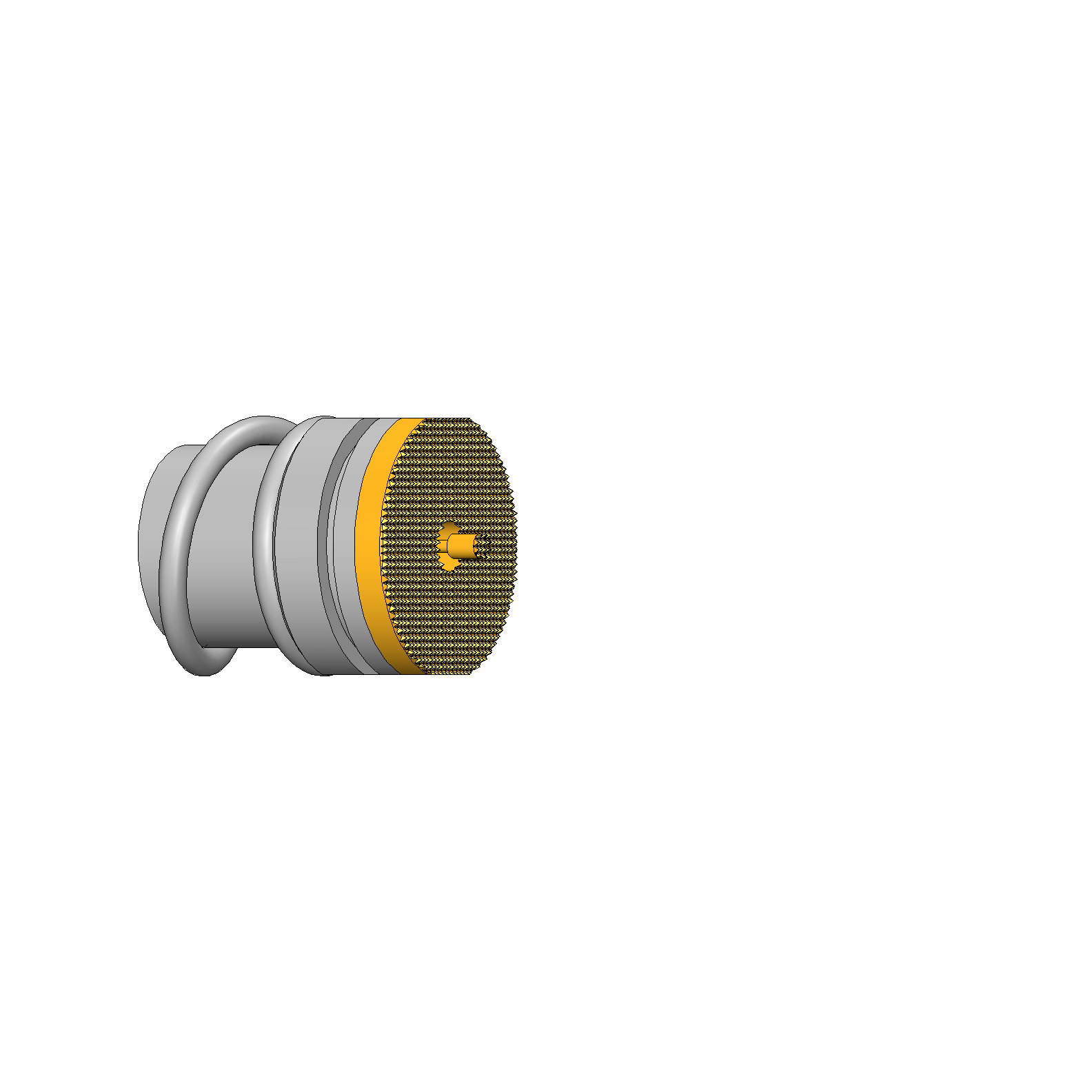

| Forme de tête : | 60 Plaquette (cannelée) à division fine |
|---|---|
| Diamètre de tête : | 22 mm |
| Forme de tête surface : | A Or |
| Forme de tête matériau : | 3 CuBe |
