BCP-654 360 1400 A 60004 M-53 Article BCP-654-0001
New
- Solution de mise en contact pour cellules cylindriques et prismatiques
- Peut supporter des courants de jusqu’à 100 A avec un delta T ≤ 20 °K
- Pointe basse résistance avec Ri typique : < 5 mOhms
- Développé pour une série d’applications, y compris la précharge, formation, mesure de la résistance intérieure (IR), évaluation de la tension de marche à vice (OCV), et les tests de fin de vie (EOL)
- Retenue sûre, par un filetage de vissage, dans la barre bus
- Exécution avec contact de mesure pour des mesures de tension précises
- Dipole design for precise voltage measurement
- Easy voltage sensor connection: both soldering and cable shoe assembly possible
BCP-654 360 1400 A 60004 M-53 Article BCP-654-0001
Merci de vous identifier pour pouvoir afficher le prix !
Se connecter
Les prix listés dans le barème sont affichés arrondis, raison pour laquelle des différences sont possibles dans le prix total.
frais de port
* Les prix sont arrondis à deux décimales.
Données techniques
| Groupe de produits : | Mise en contact de batterie |
|---|---|
| Sous-groupe de produits : | Dipôle BCP / Bornes quadripolaires |

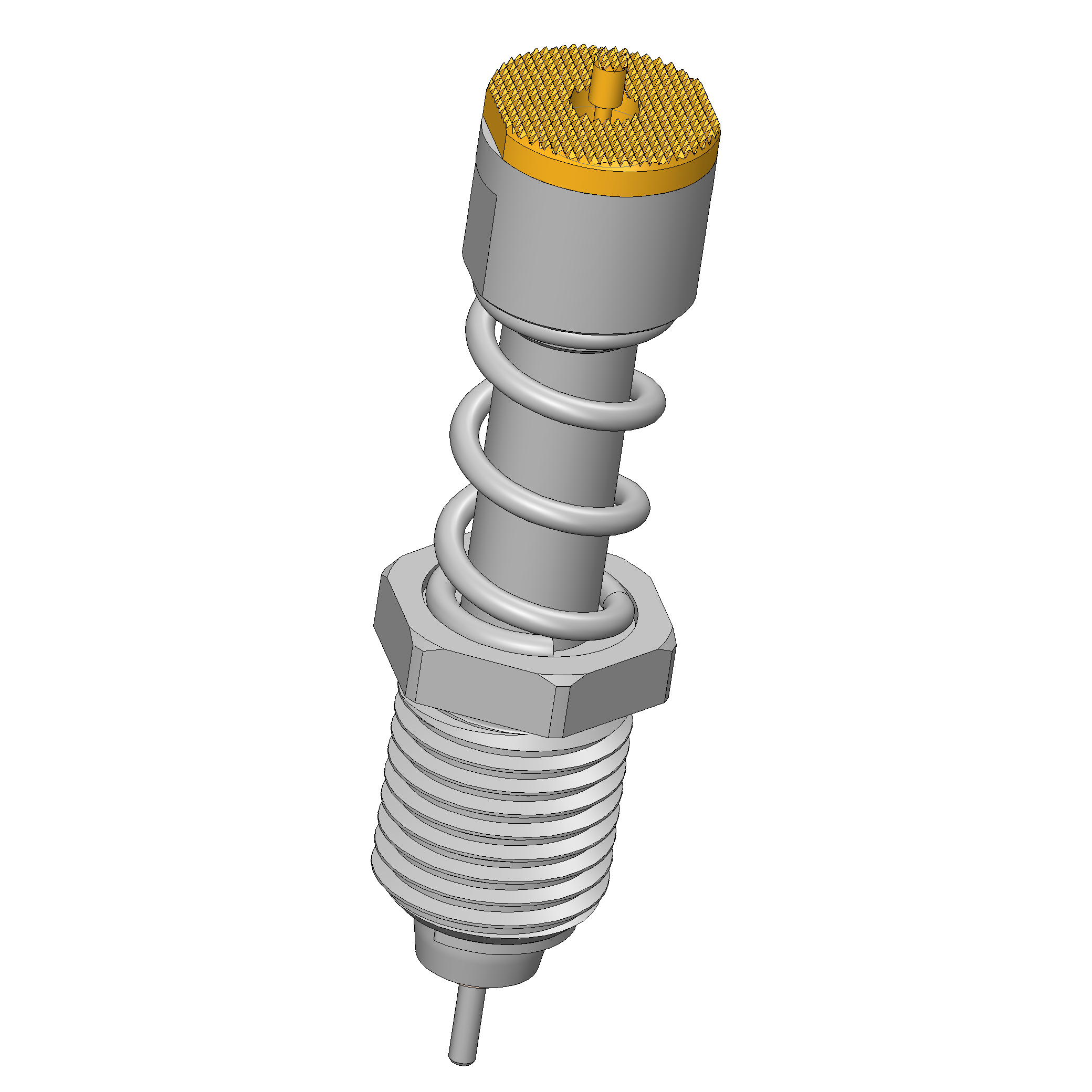

| Série : | BCP-654 M einschraubbar |
| Trame : | 26 mm |
| Objet à tester / Contact : | Cellules cylindriques, cellules prismatiques |
| Mise en contact de : | Broche, grande broche, bead |
| Objet à tester / Contact : | Battery |
| Magnétique : | oui |
| Application de la batterie : | Formation |
| Type d’incorporation : | vissable |
| Système de changement rapide : | non |
| Type de raccordement sur pointe de test : | Raccord fileté |
| Hauteur d’incorporation réglable : | non |
| Sécurisé antitorsion : | non |
| Température min. : | - 40 °C |
| Température max. : | + 80 °C |
| Conforme RoHS : | RoHS-3;6c |
| Ampérage supportable / Intensité nominale : | 100 A |
|---|---|
| Ampérage supportable ΔT ≤ 20 K : | 100 A |
| Résistance (Ri) typique : | < 5 mOhm |

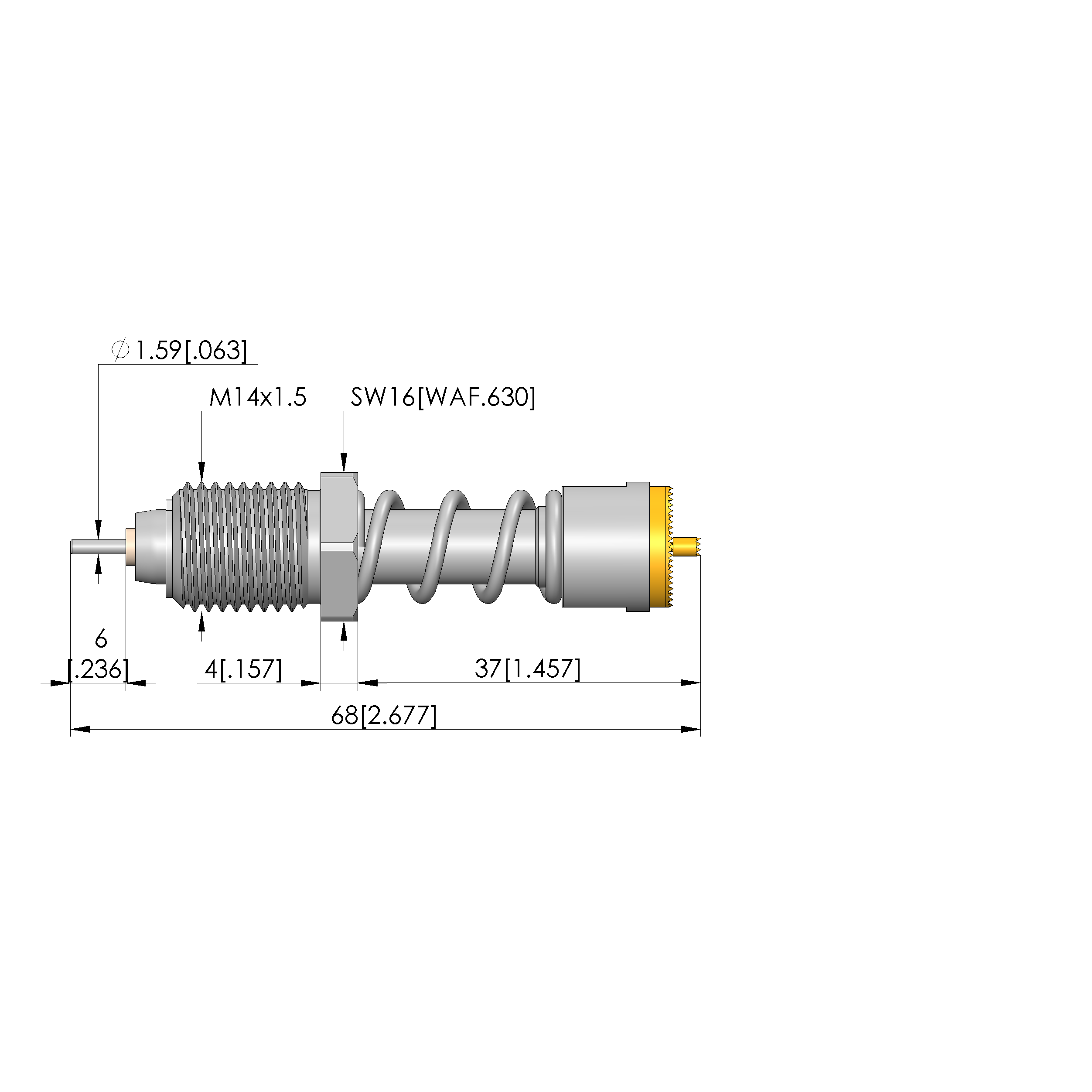

| Longueur totale : | 68 mm |
|---|---|
| Diamètre de douille de pointe : | 14 mm |
| Course maximale : | 5.5 mm |
| Précontrainte ressort : | 30.34 N |
| Cote E / Cote de collet : | 04 |
| Force de ressort en course de travail : | 60 N |
| Course de travail : | 4.4 mm |

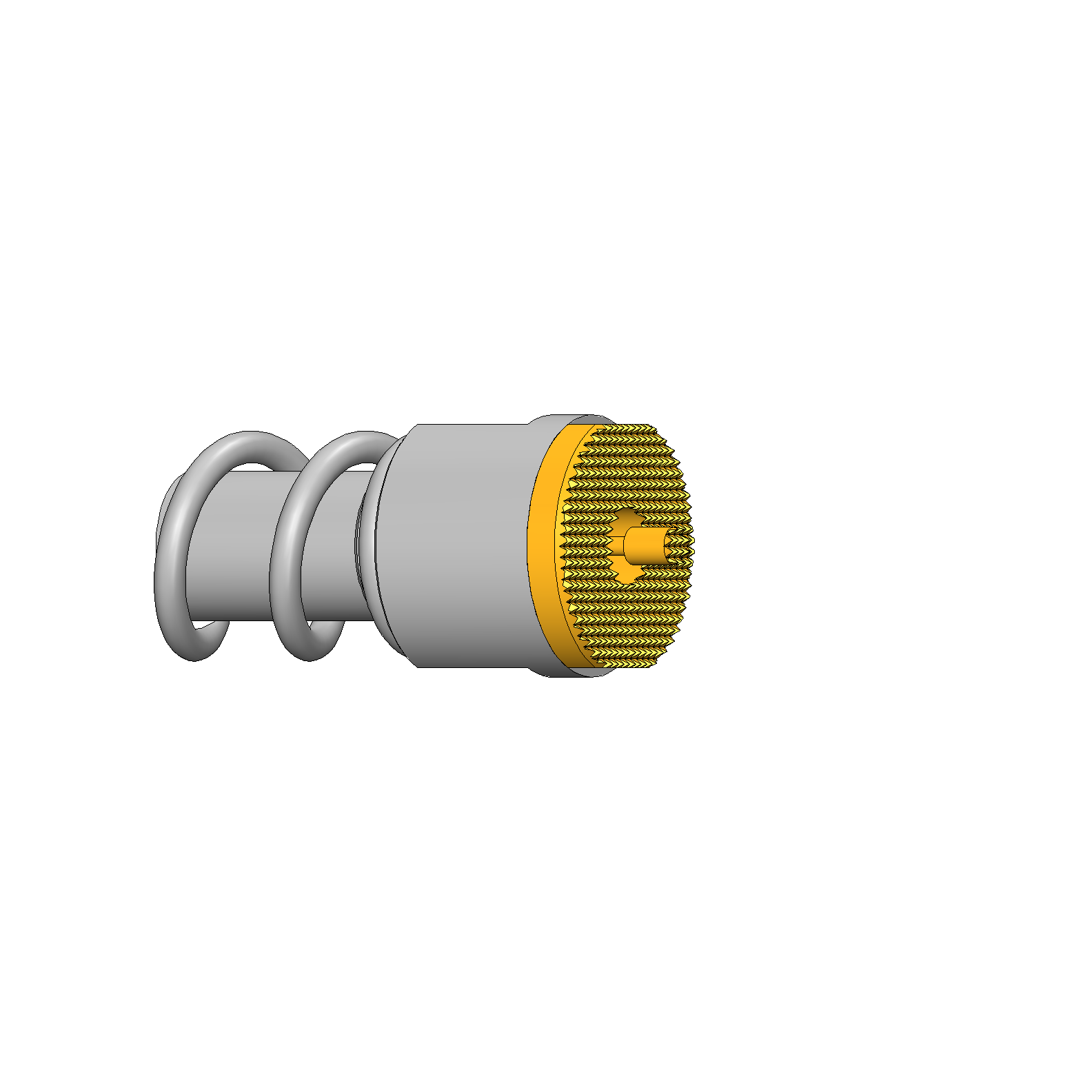

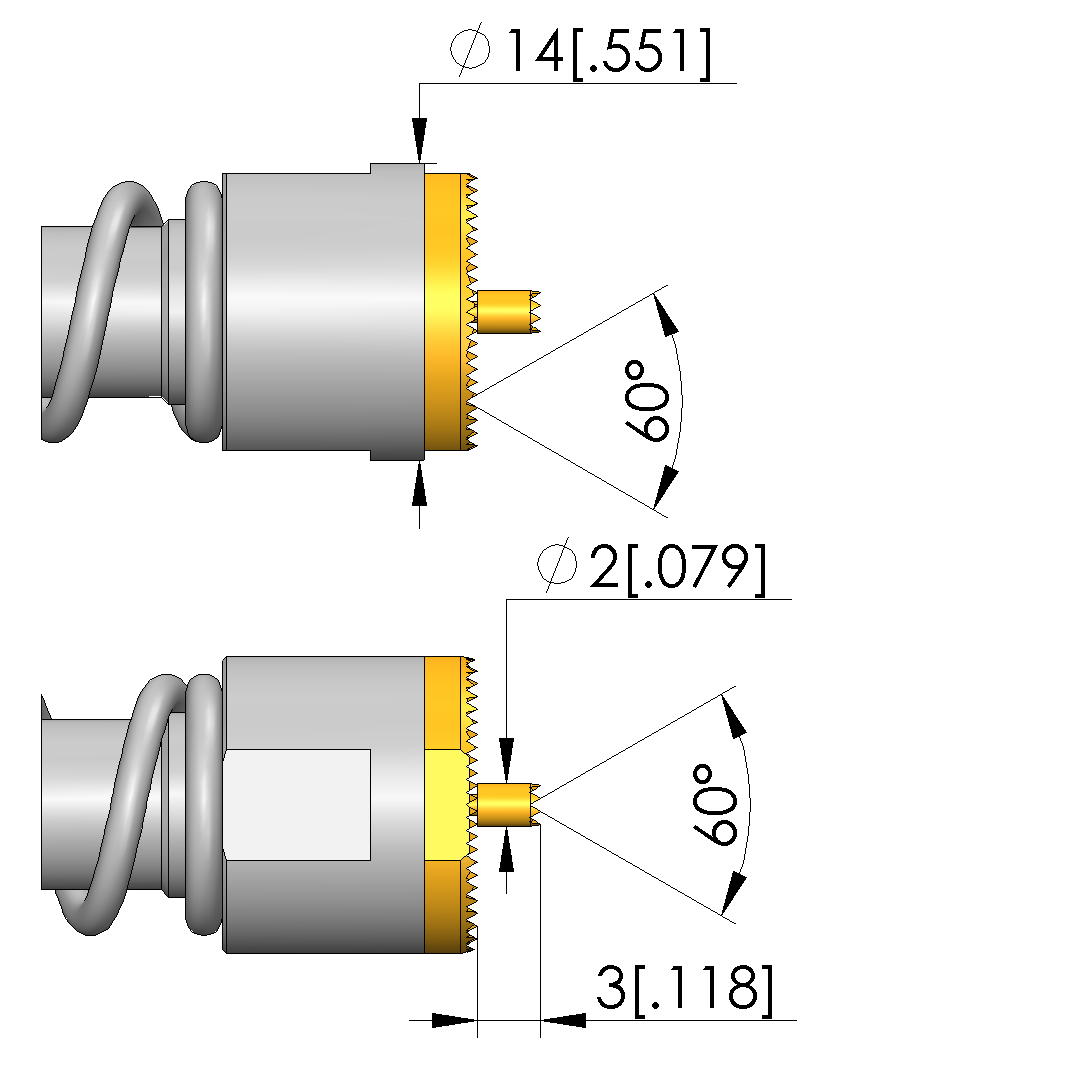

| Forme de tête : | 60 Plaquette (cannelée) à division fine |
|---|---|
| Diamètre de tête : | 14 mm |
| Forme de tête surface : | A Or |
| Forme de tête matériau : | 3 CuBe |
