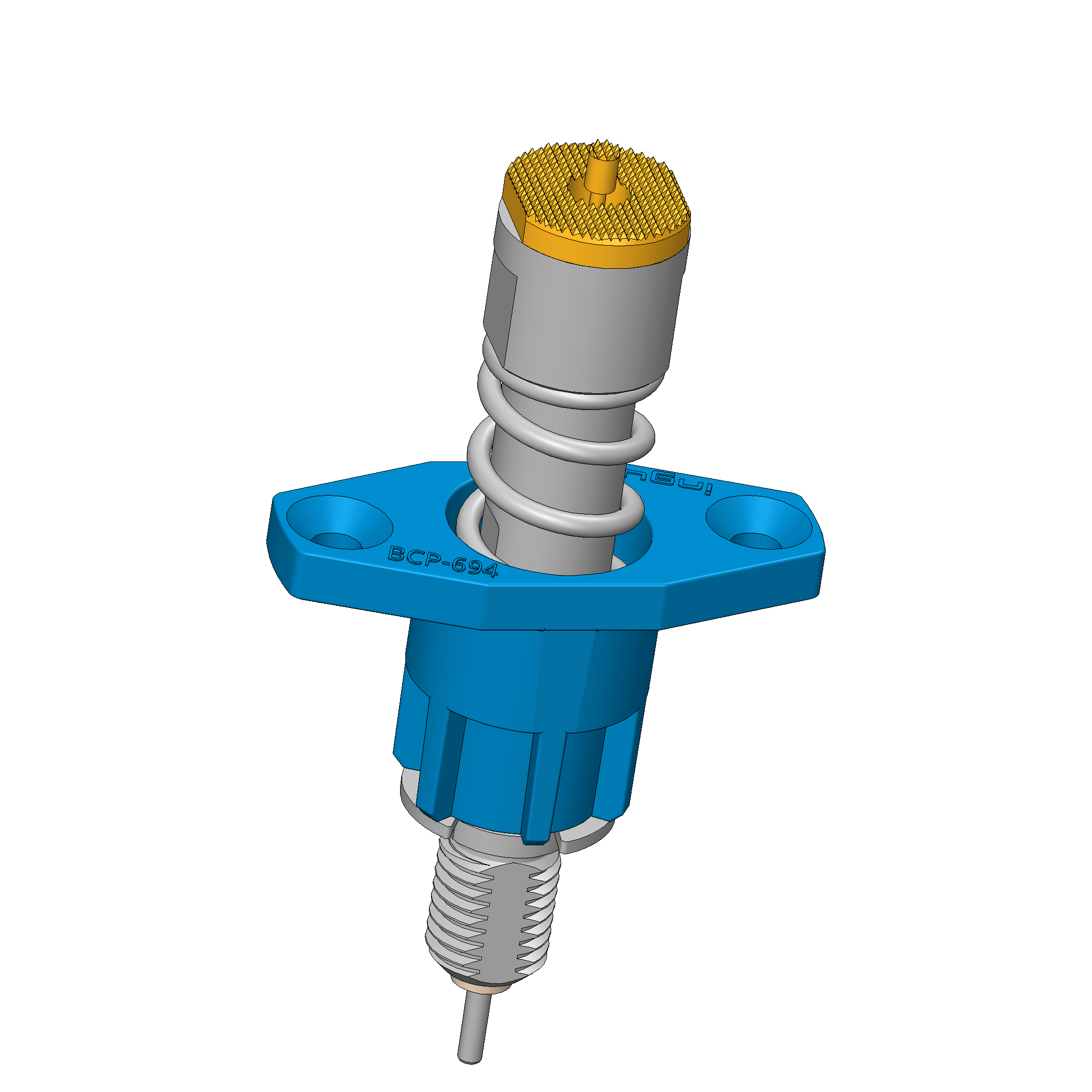

BCP-694 360 1250 A 45004-53 Article BCP-694-0002
- Solution de mise en contact pour 4680 cellules cylindriques et cellules prismatiques
- Convient aux intensités jusqu’à 80 A avec ΔT ≤ 20 K sur l’aluminium
- Pointe à faible résistance ohmique, d’une résistance totale typique de < 2,5 mOhms
- Système de piston traversant à résistance intérieure très faible
- Développé pour un grand nombre d’applications, en particulier pour les tests de formation et d’autres tests de fin de vie.
- Montage de bride facile avec raccordement de câble flexible
- Conception dipôlaire pour une mesure précise de la tension :
- Raccordement simple du capteur de tension : aussi bien soudage que montage possible d’une cosse de câble
BCP-694 360 1250 A 45004-53 Article BCP-694-0002
Merci de vous identifier pour pouvoir afficher le prix !
Se connecter
Les prix listés dans le barème sont affichés arrondis, raison pour laquelle des différences sont possibles dans le prix total.
frais de port
* Les prix sont arrondis à deux décimales.
Données techniques
| Groupe de produits : | Mise en contact de batterie |
|---|---|
| Sous-groupe de produits : | Dipôle BCP / Bornes quadripolaires |
| Série : | BCP-694 |

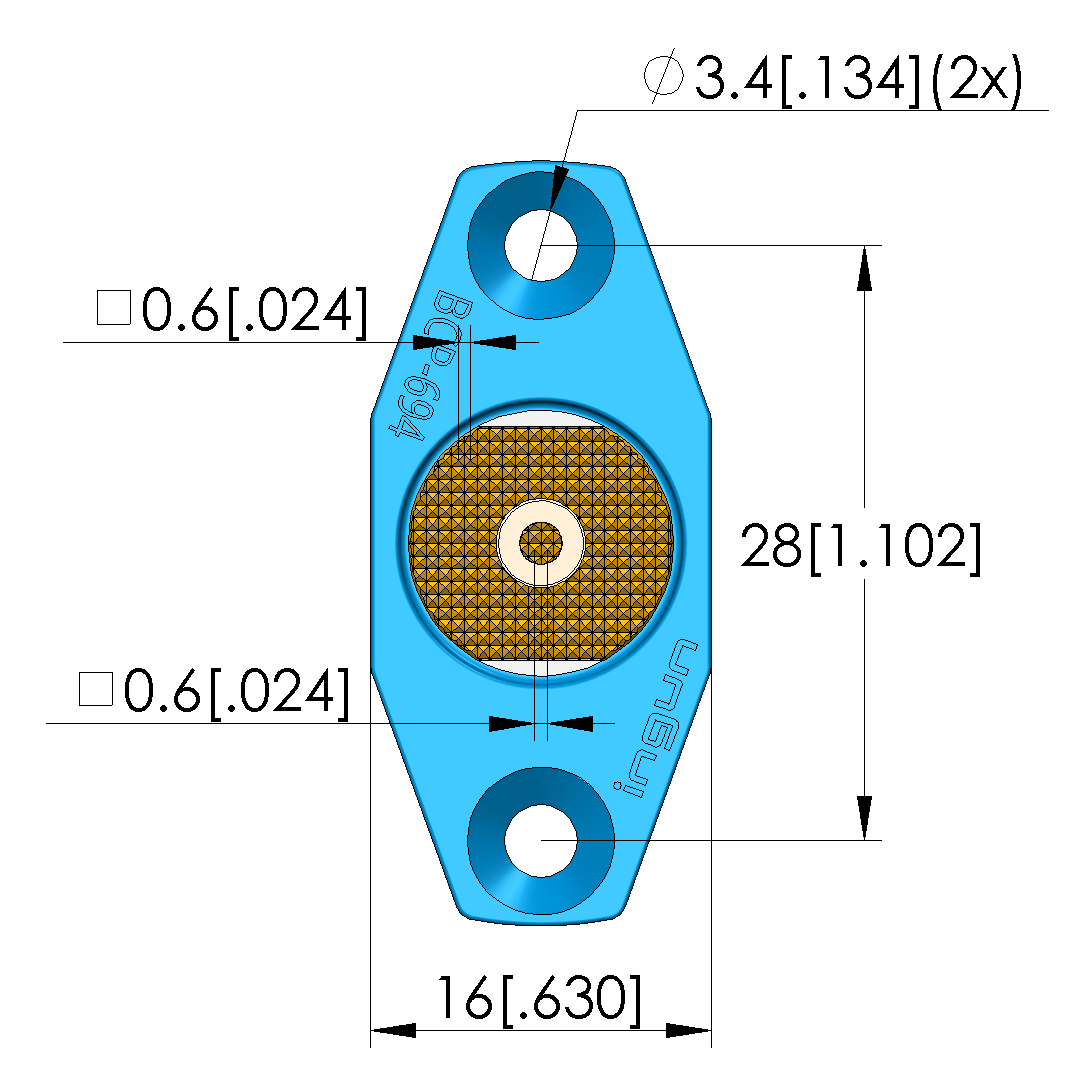

| Trame : | 17 mm |
| Mise en contact de : | Broche, grande broche, bead |
| Objet à tester / Contact : | Cellules cylindriques, cellules prismatiques |
| Magnétique : | oui |
| Objet à tester / Contact : | Battery |
| Application de la batterie : | Formation |
| Type d’incorporation : | bride |
| Système de changement rapide : | non |
| Type de raccordement sur pointe de test : | Raccord fileté |
| Hauteur d’incorporation réglable : | non |
| Sécurisé antitorsion : | oui |
| Piston traversant : | M 8 x 10,5 |
| Température min. : | - 40 °C |
| Température max. : | + 80 °C |
| Conforme RoHS : | RoHS-3;6c |

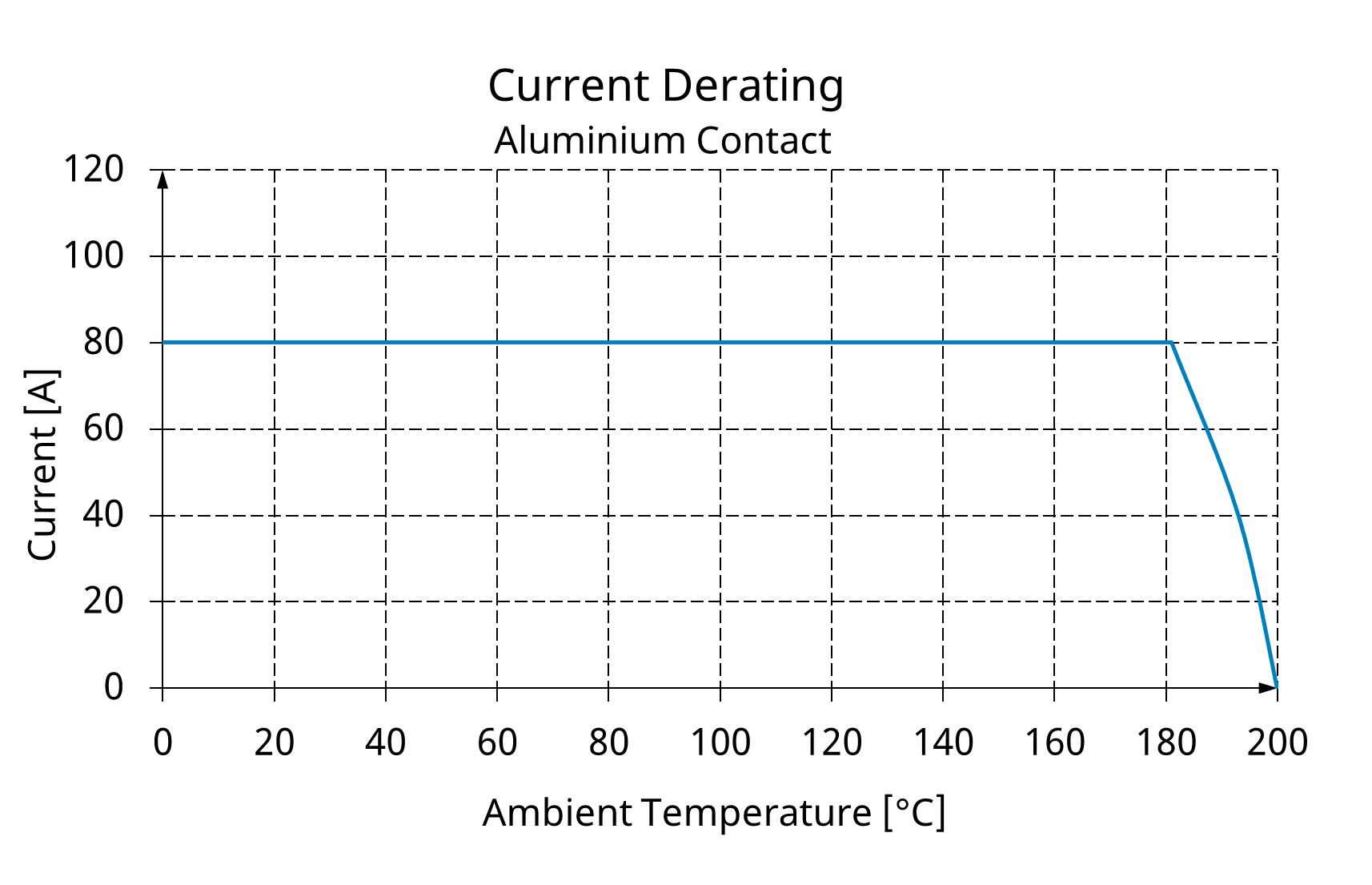

| Ampérage supportable / Intensité nominale : | 80 A |
|---|---|

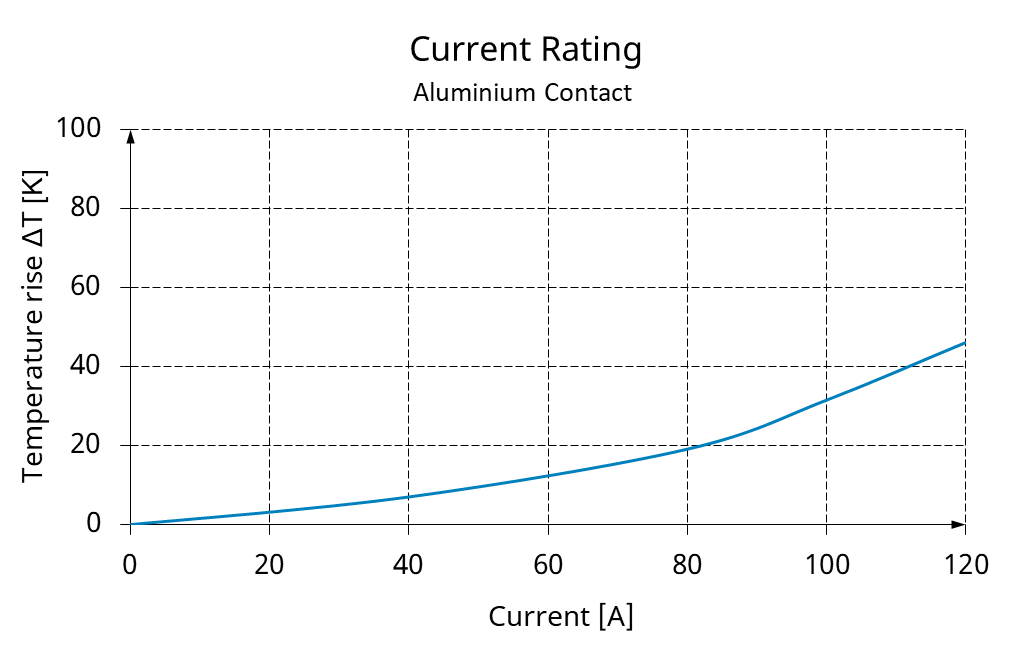

| Ampérage supportable ΔT ≤ 20 K : | 80 A |
| Ampérage supportable ΔT ≤ 60 K : | 120 A |
| Résistance (Ri) typique : | < 0.5 mOhm |

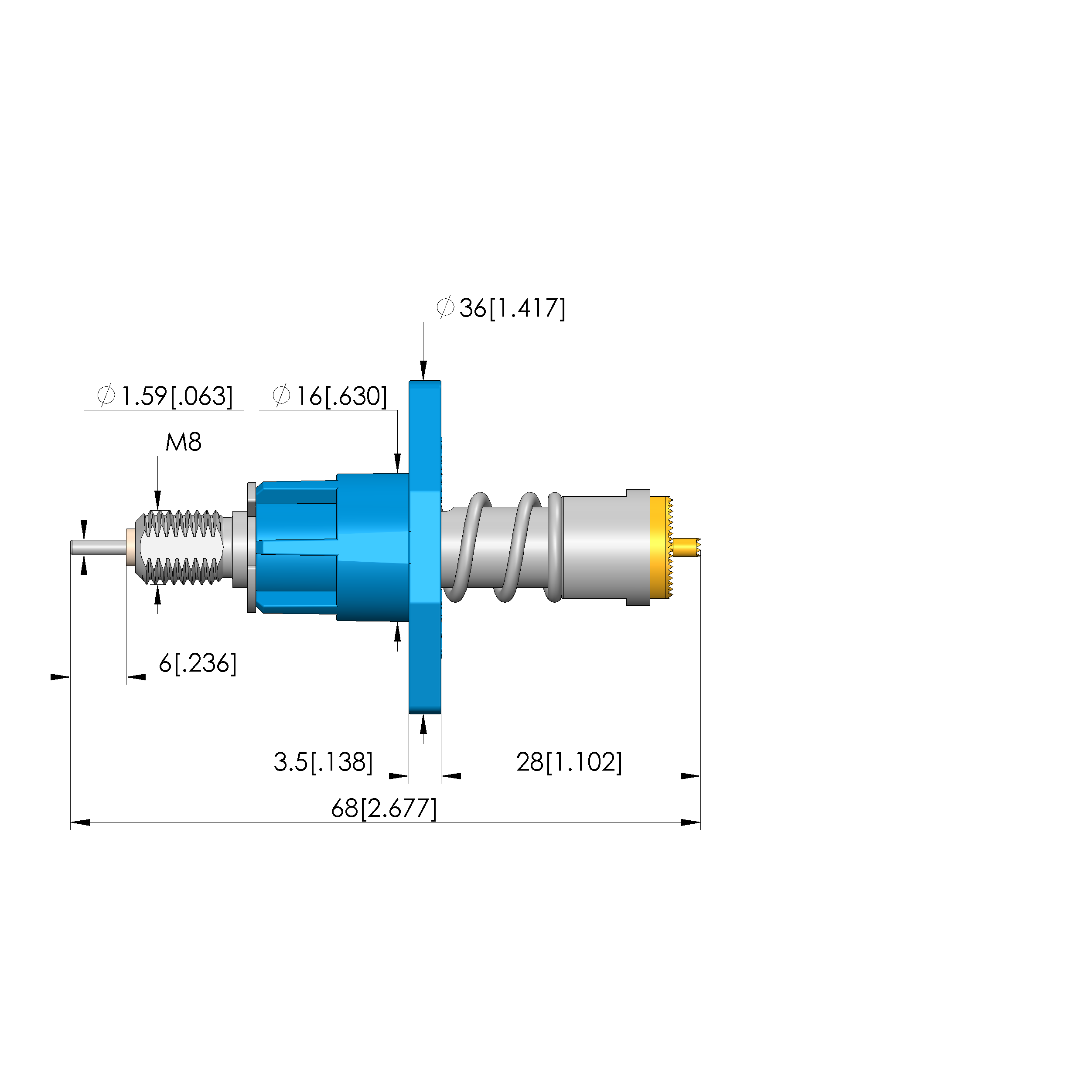

| Longueur totale : | 68 mm |
|---|---|
| Diamètre de douille de pointe : | 16 mm |
| Course maximale : | 5.5 mm |

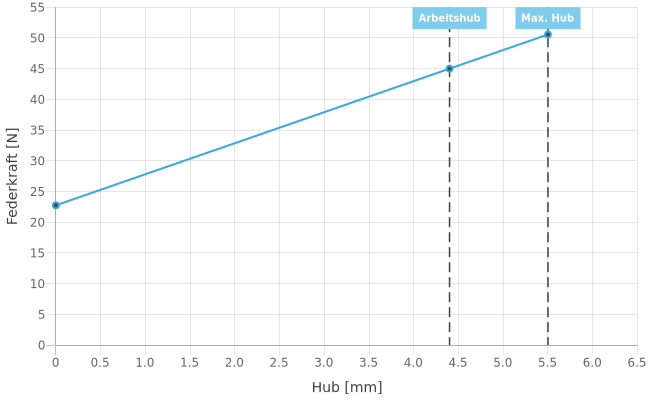

| Précontrainte ressort : | 22.75 N |
| Cote E / Cote de collet : | 04 |
| Force de ressort en course de travail : | 45 N |
| Course de travail : | 4.4 mm |

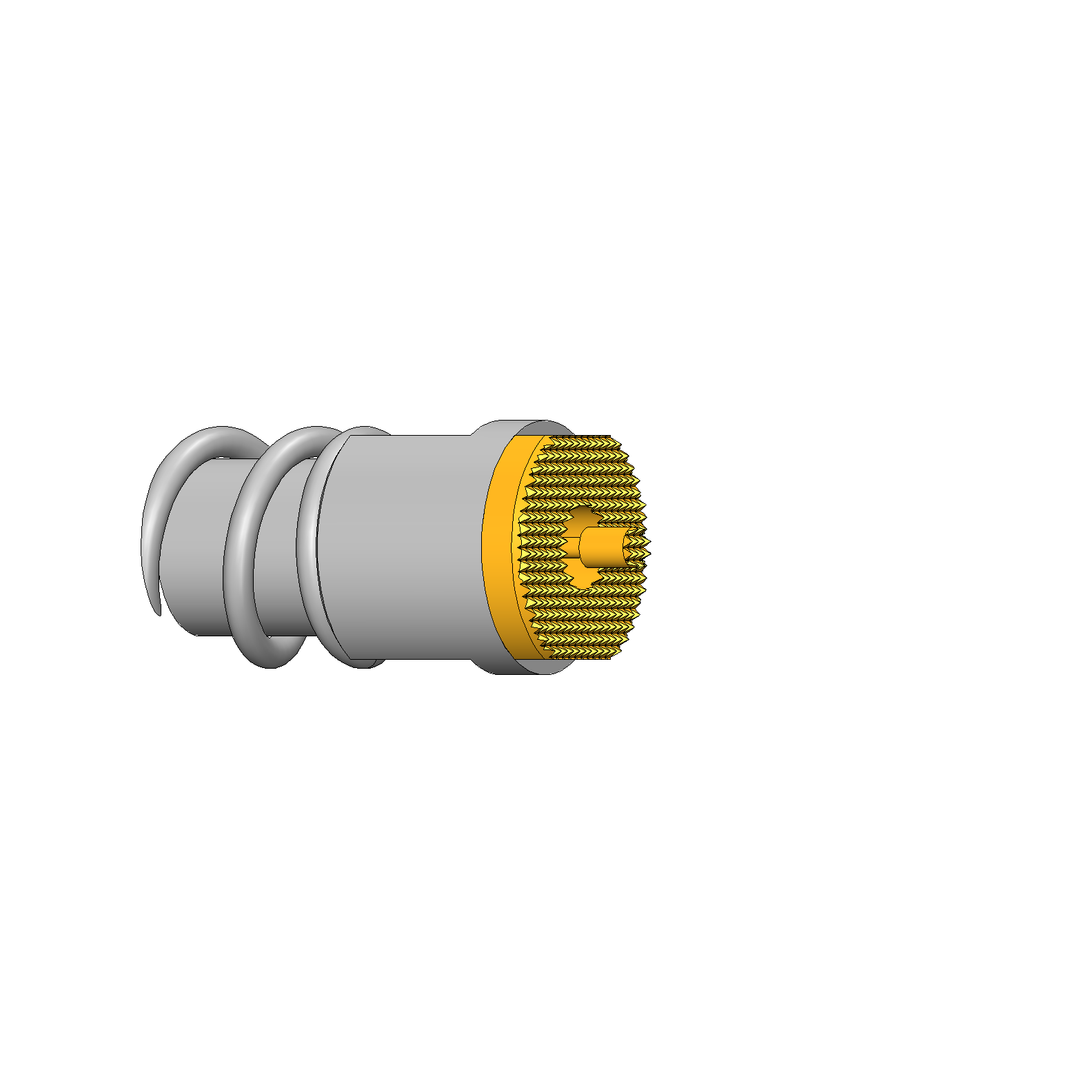

| Forme de tête : | 60 Plaquette (cannelée) à division fine |
|---|---|

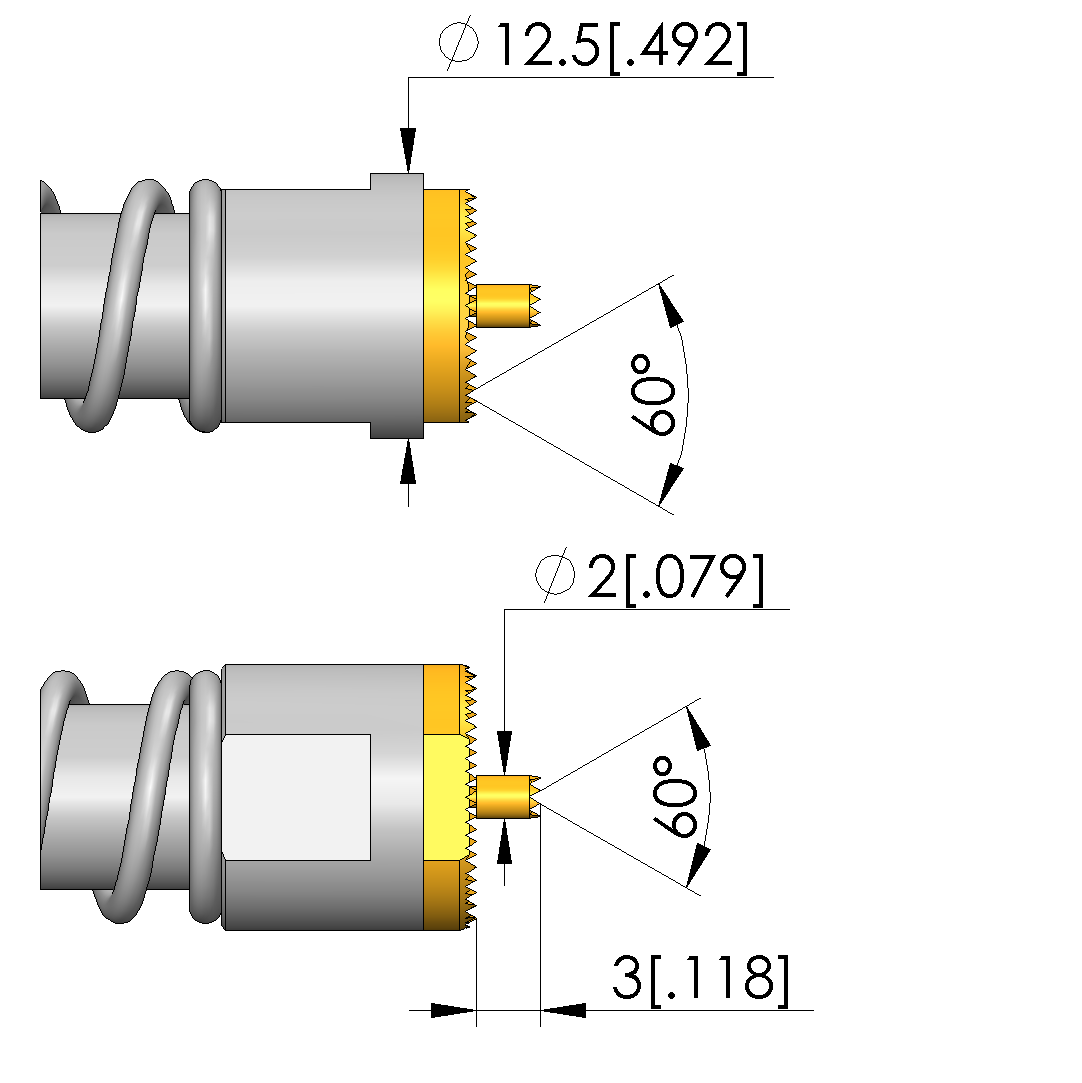

| Diamètre de tête : | 12.5 mm |
| Forme de tête surface : | A Or |
| Forme de tête matériau : | 3 CuBe |
