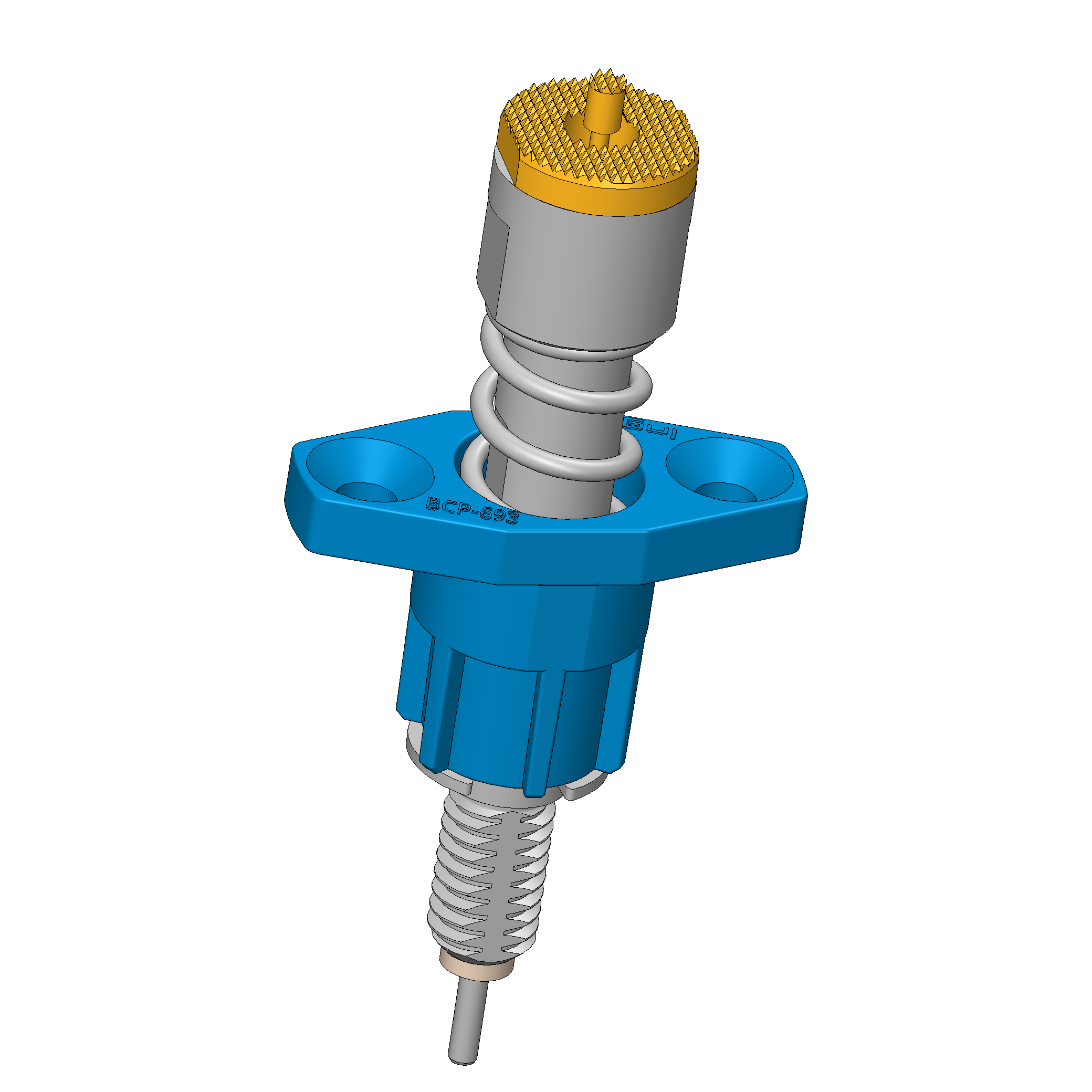

BCP-693 360 1100 A 35004-53 Article BCP-693-0001
- Contacting Solution for 4680 cylindrical cells and Prismatic Cells
- Capable of currents upto 65A at dT ≤ 20K on Aluminium
- Low-resistance probe with typical total resistance < 3 mOhm
- Continuous plunger system, offering the lowest internal resistance.
- Designed for a range of applications, especially for formation and other end-of-life (EOL) testing
- Simple flange installation with flex cable connection
- Dipole design for precise voltage measurement
- Easy voltage sensor connection: both soldering and cable shoe assembly possible
BCP-693 360 1100 A 35004-53 Article BCP-693-0001
Merci de vous identifier pour pouvoir afficher le prix !
Se connecter
Les prix listés dans le barème sont affichés arrondis, raison pour laquelle des différences sont possibles dans le prix total.
frais de port
* Les prix sont arrondis à deux décimales.
Données techniques
| Groupe de produits : | Mise en contact de batterie |
|---|---|
| Sous-groupe de produits : | Dipôle BCP / Bornes quadripolaires |
| Série : | BCP-693 |
| Trame : | 14 mm |
| Mise en contact de : | Broche, grande broche, bead |
| Objet à tester / Contact : | Cellules cylindriques, cellules prismatiques |
| Magnétique : | oui |
| Objet à tester / Contact : | Battery |
| Application de la batterie : | Formation |

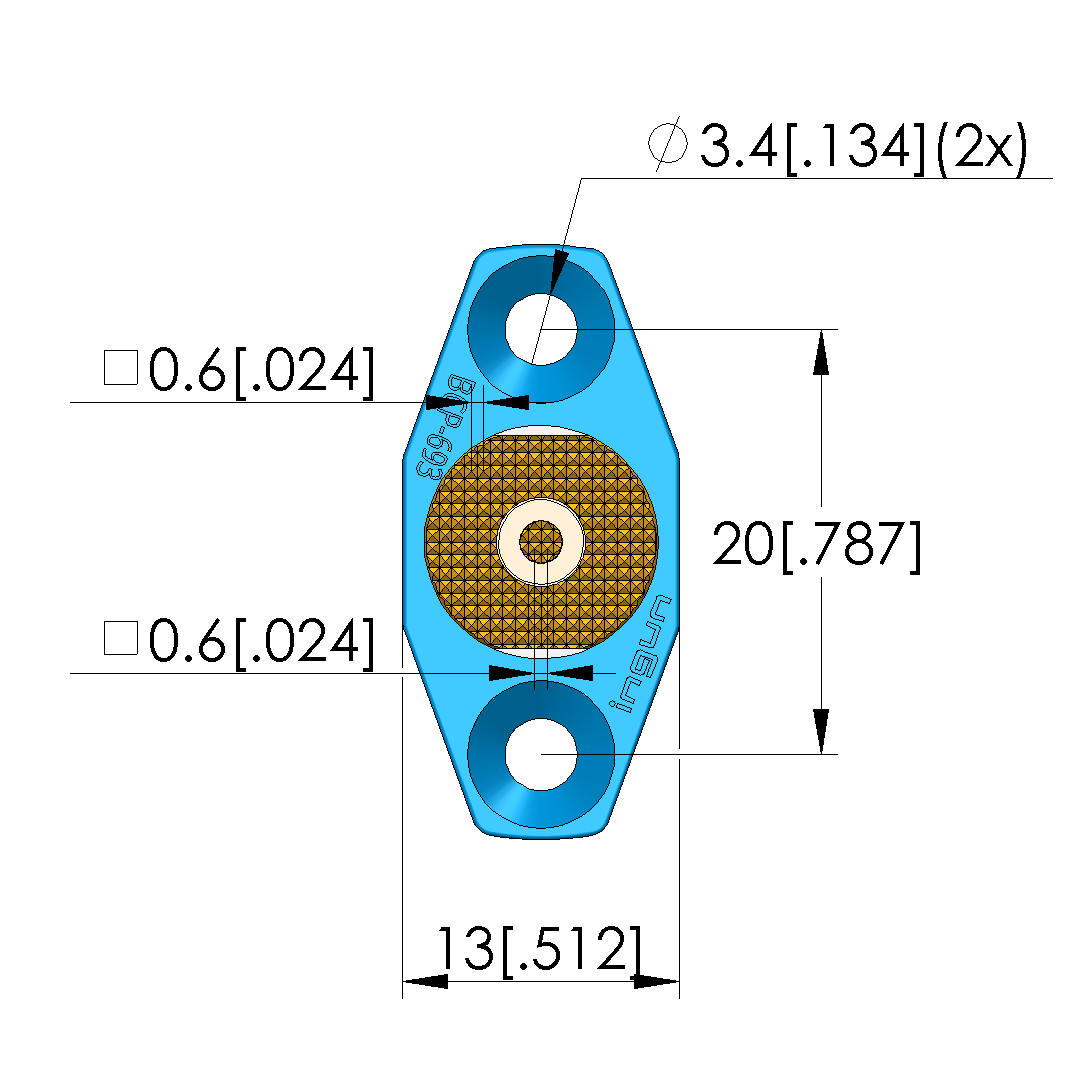

| Type d’incorporation : | bride |
| Système de changement rapide : | non |
| Type de raccordement sur pointe de test : | Raccord fileté |
| Hauteur d’incorporation réglable : | non |
| Sécurisé antitorsion : | oui |
| Piston traversant : | M 6 x 10,6 |
| Température min. : | - 40 °C |
| Température max. : | + 80 °C |
| Conforme RoHS : | RoHS-3;6c |
| Ampérage supportable / Intensité nominale : | 65 A |
|---|---|

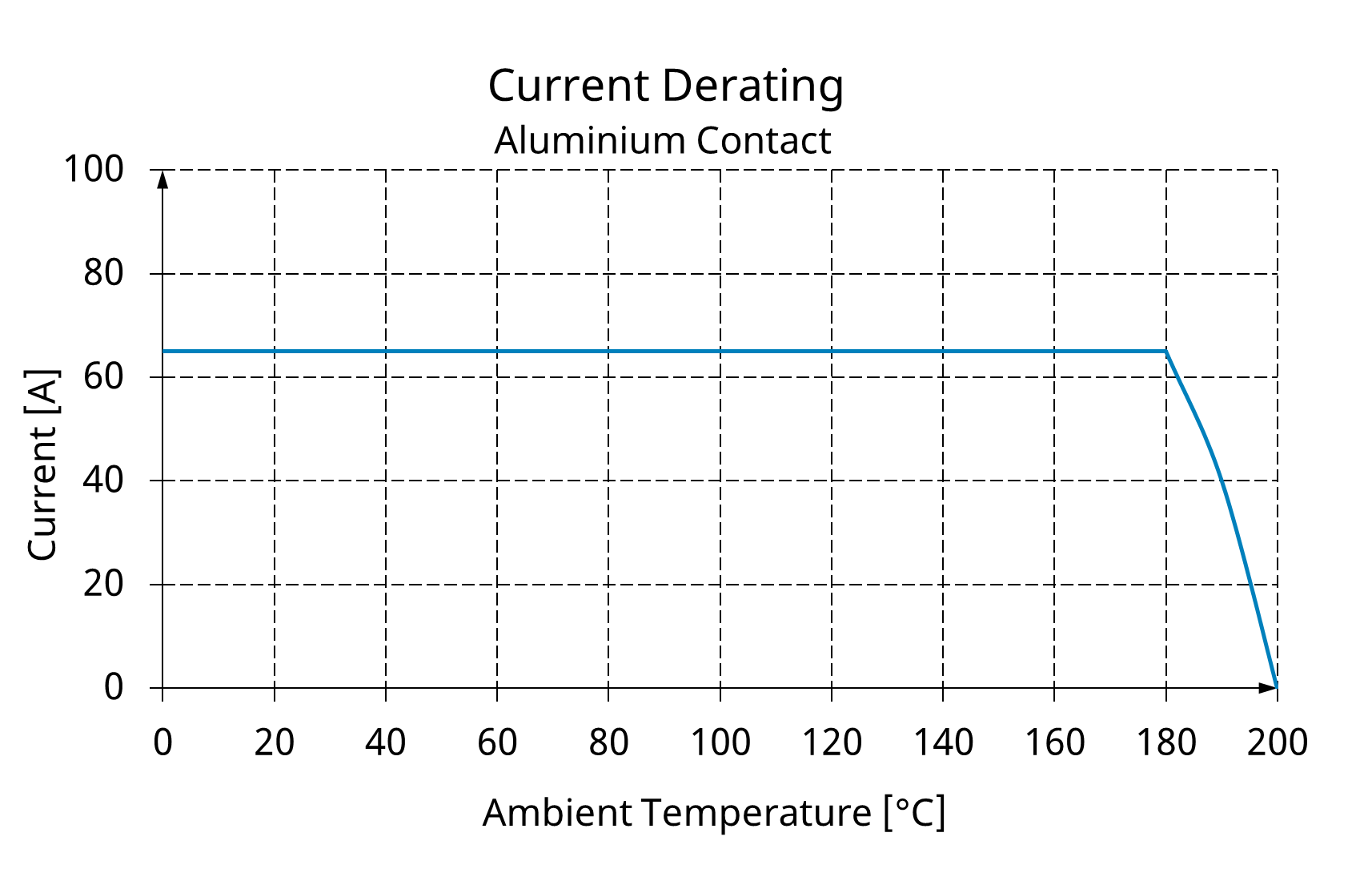

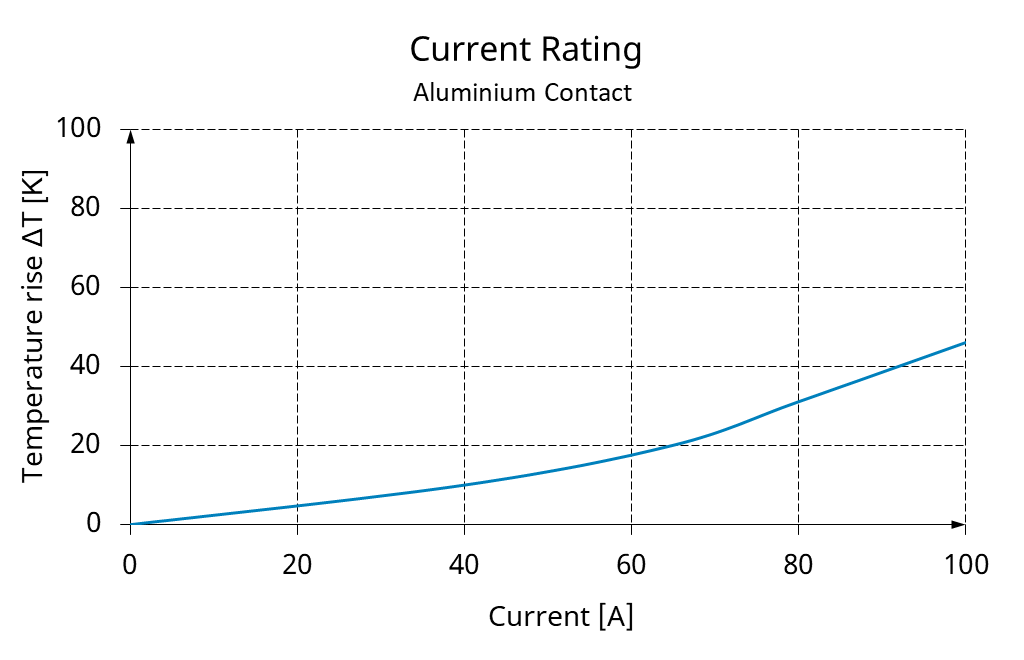

| Ampérage supportable ΔT ≤ 20 K : | 65 A |
| Ampérage supportable ΔT ≤ 60 K : | 100 A |
| Résistance (Ri) typique : | < 0.5 mOhm |

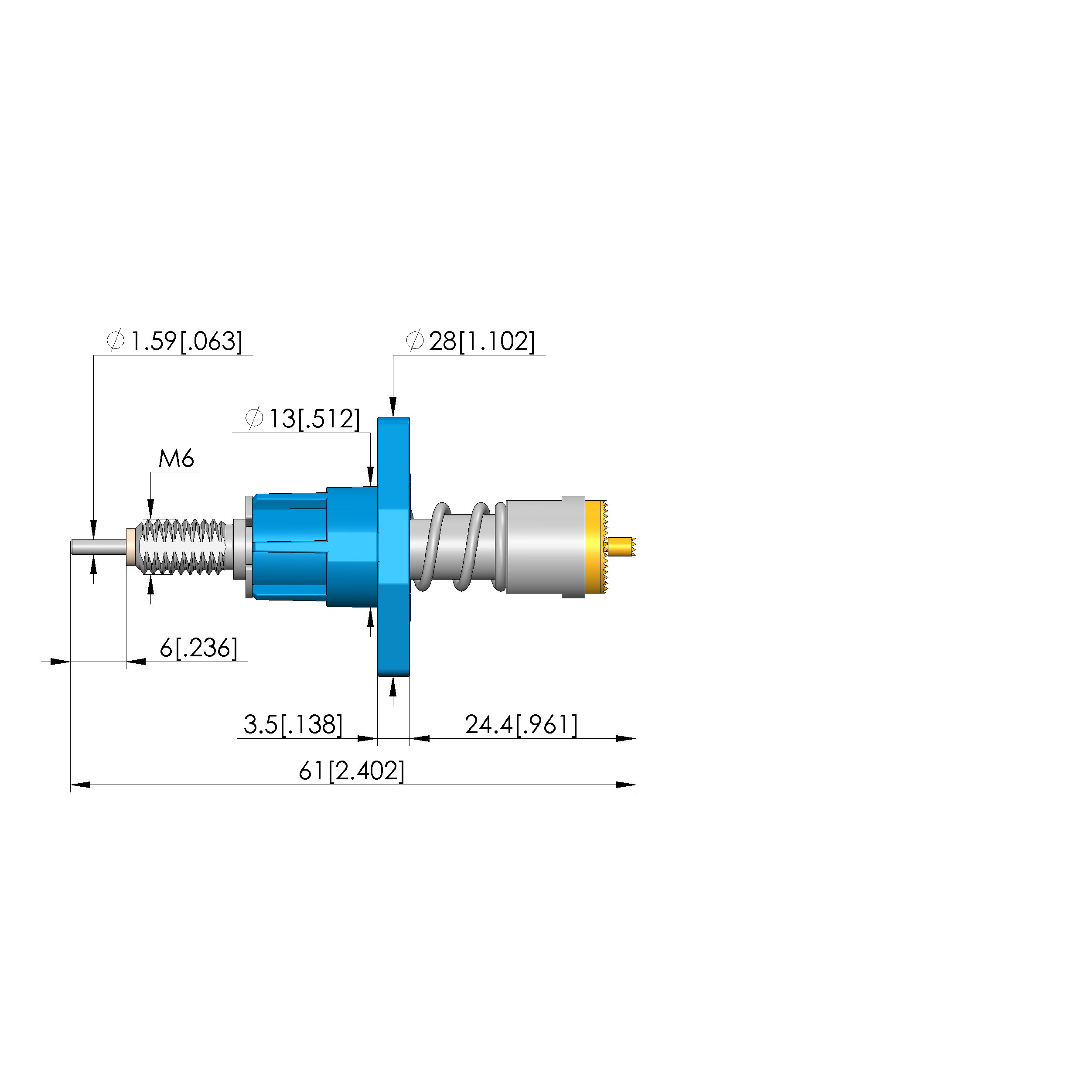

| Longueur totale : | 61 mm |
|---|---|
| Diamètre de douille de pointe : | 13 mm |
| Course maximale : | 5.5 mm |
| Précontrainte ressort : | 15.75 N |
| Cote E / Cote de collet : | 04 |
| Force de ressort en course de travail : | 35 N |
| Course de travail : | 4.4 mm |

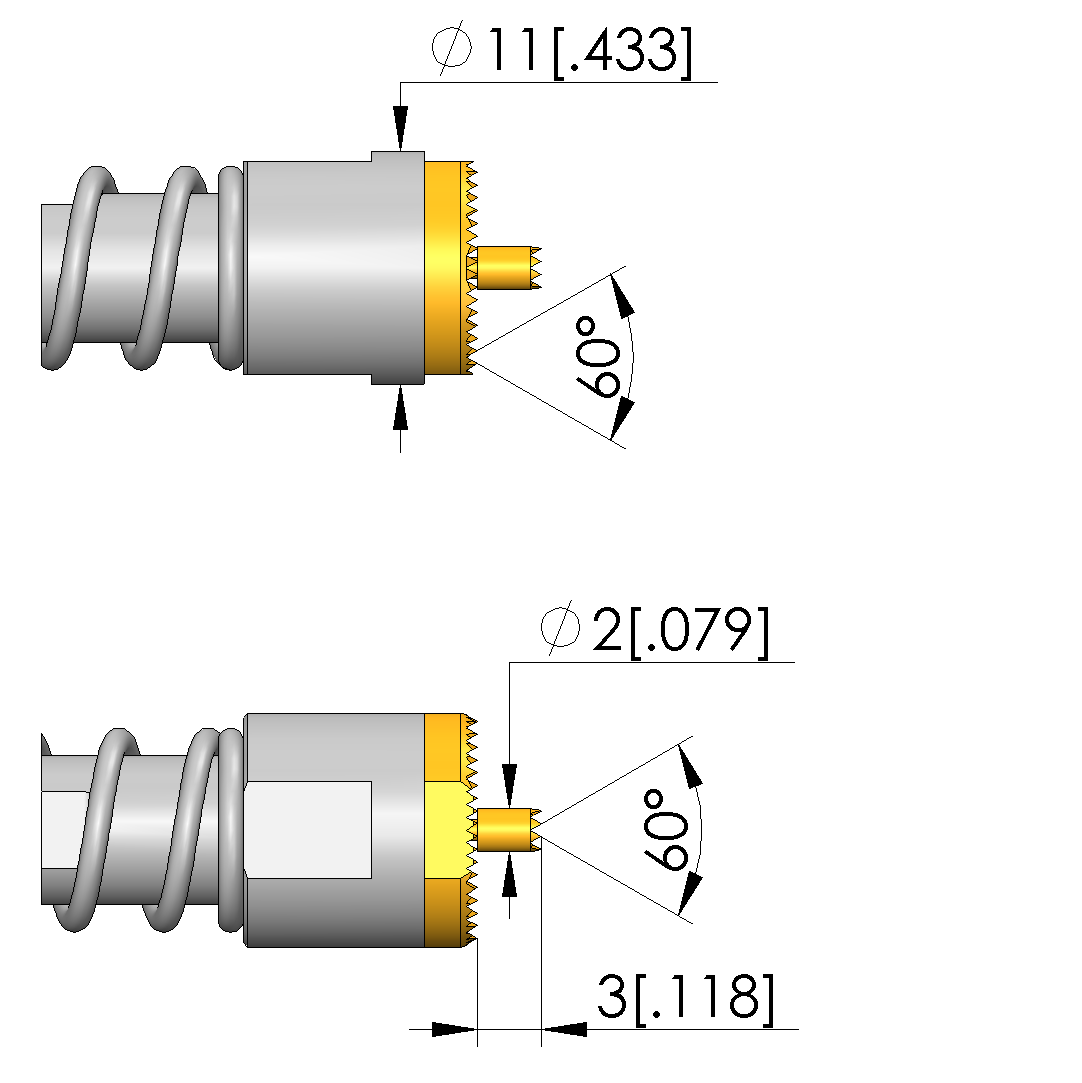

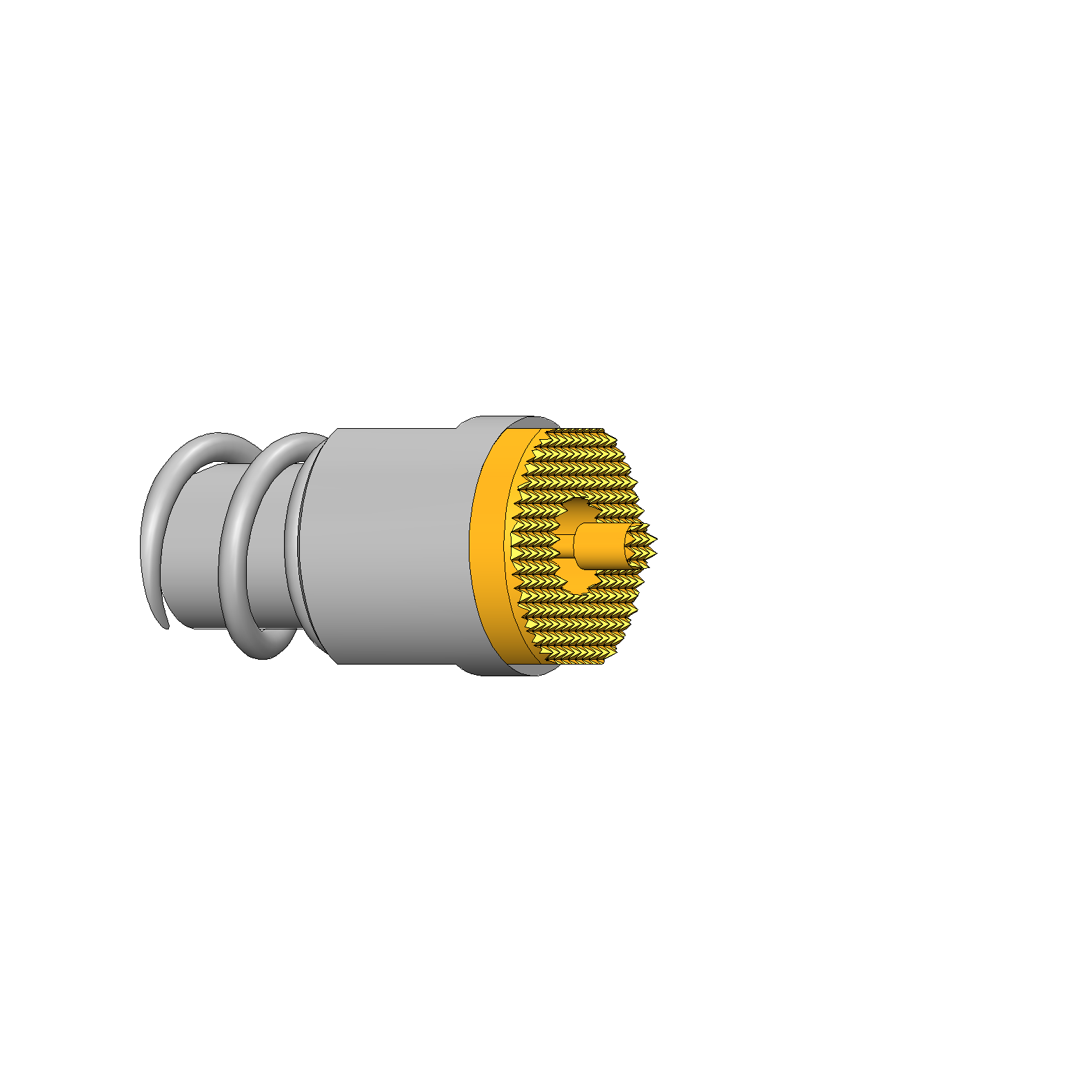

| Forme de tête : | 60 Plaquette (cannelée) à division fine |
|---|---|
| Diamètre de tête : | 11 mm |
| Forme de tête surface : | A Or |
| Forme de tête matériau : | 3 CuBe |
