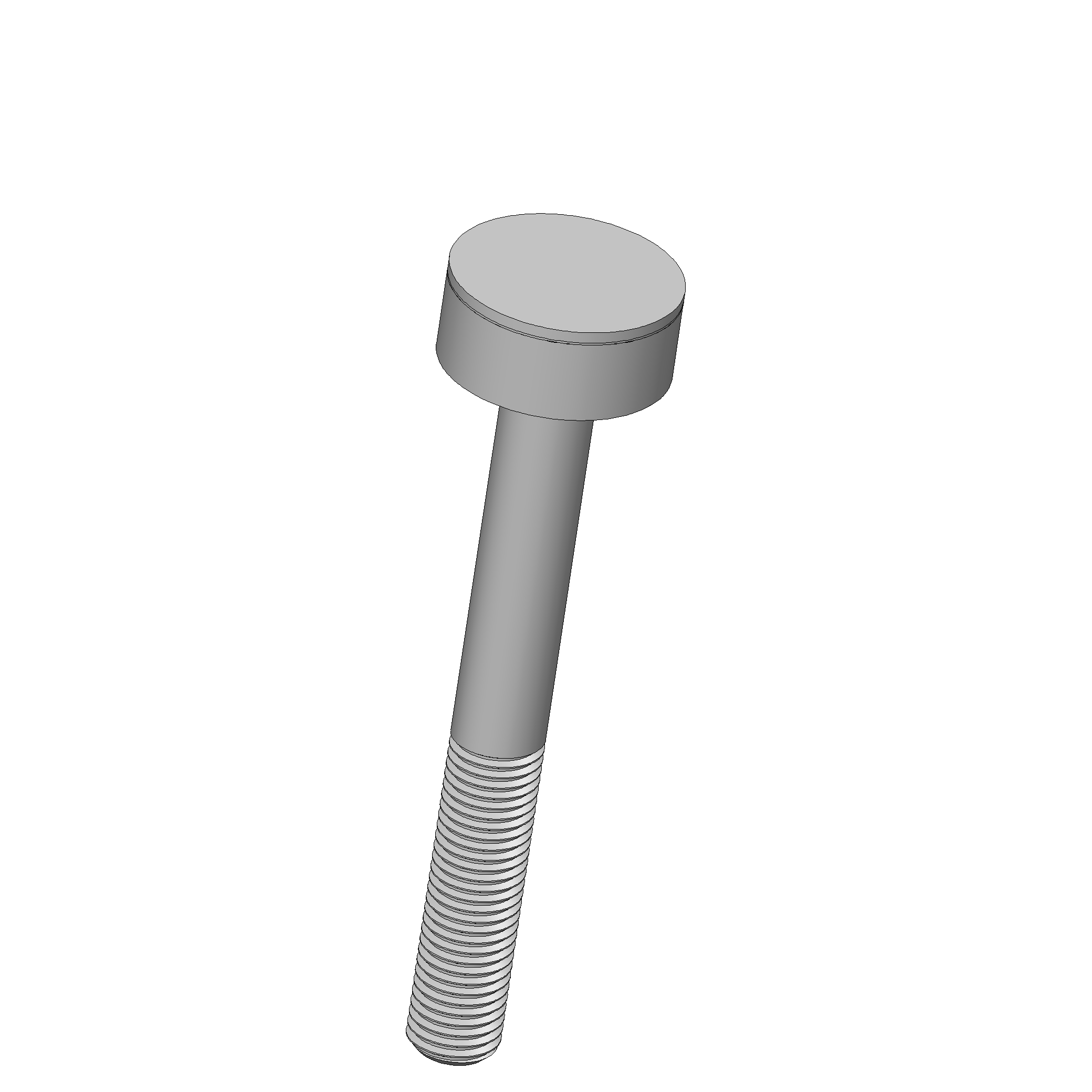

Parte di contatto ad alta corrente KT-2526 Articolo KT-2526

Si prega di effettuare il login per visualizzare il prezzo! Iscrizione

I prezzi elencati nella scaletta sono arrotondati, sono quindi possibili deviazioni nel prezzo totale. Spese di spedizione * I prezzi sono arrotondati a 2 cifre decimali.

Download

Dichiarazione di conformità RoHS (EN|PDF)

Dati CAD (INGUN_KT-2526.STEP)

Scheda tecnica del prodotto (IT|pdf)

Selezionare la variante

KT-2526 (KT-2526)

Qui è possibile configurare facoltativamente una nuova variante:

Dati tecnici

Dati generali
Gruppo di prodotti :	parti di contatto (KT)
serie :	KT-2526
Serie sottostrutturale :	KT-2526
passo :	21 mm
Tipo di connessione sulla parte di contatto :	Connessione filettata
Magnetico :	no
altezza di installazione :	8 mm
Tipo di installazione :	avvitabile
Sistema di ricambio rapido :	no
Superficie :	S Argento
materiale :	1 Ottone
Zigrinatura :	no
Conforme a RoHS :	RoHS-3;6c

Foro di montaggio
Foro di montaggio in CEM1 :	8.10 - 8.50 mm
Foro di montaggio in FR4 :	8.10 - 8.50 mm

Dati meccanici

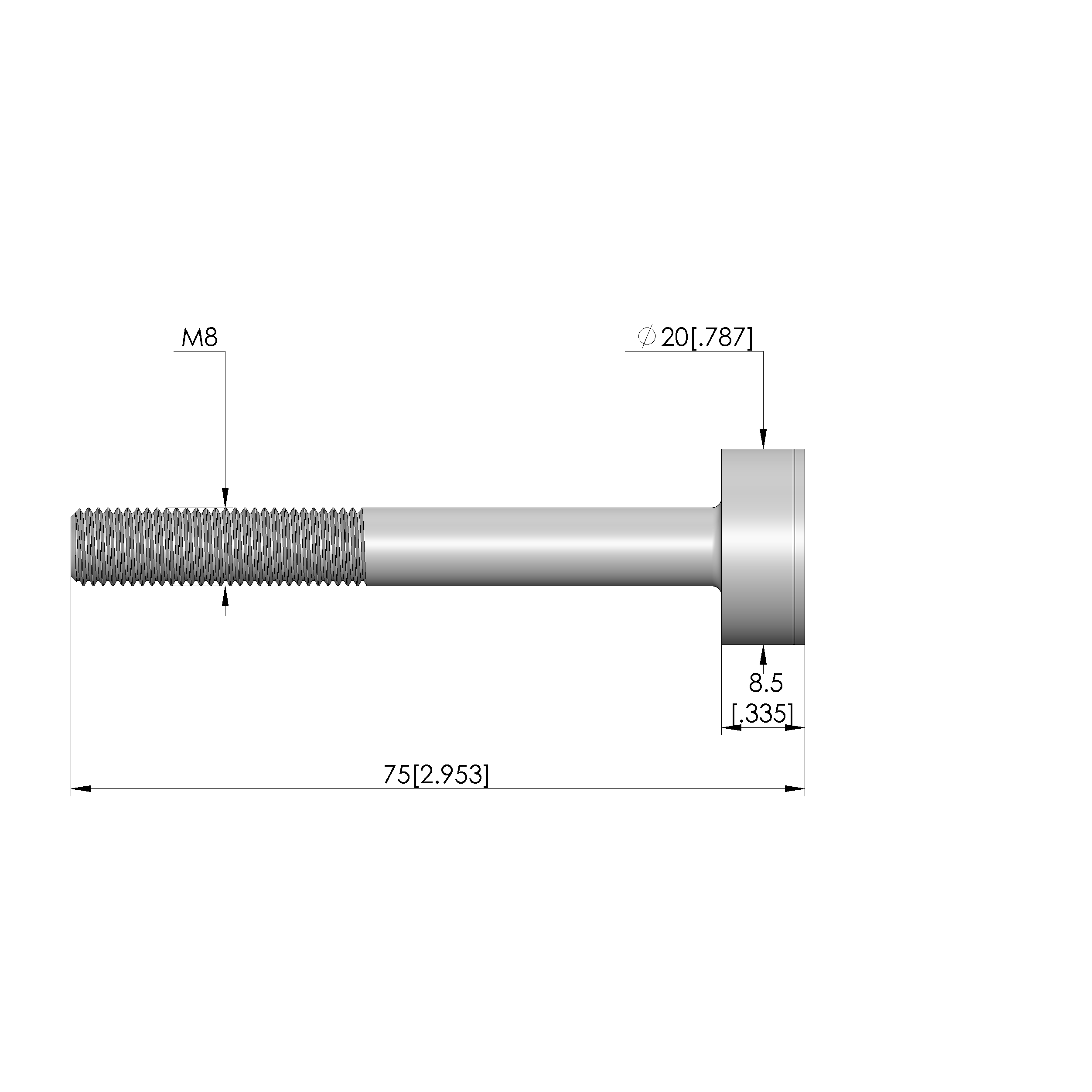

Lunghezza totale :	75 mm
Diametro albero :	20 mm
Naso di serraggio :	no

Dati sulla forma della testina

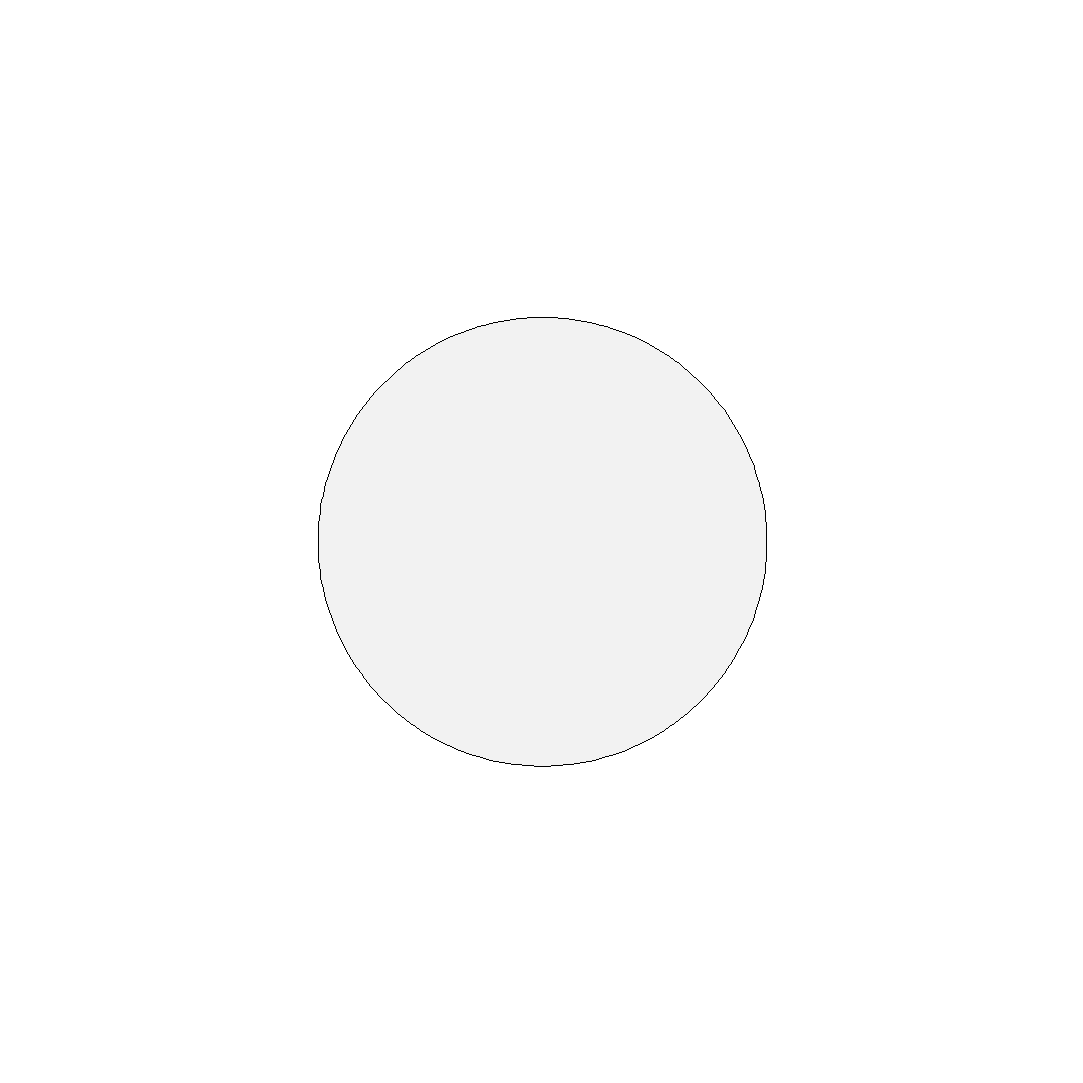

forma della testina :	02 Piatto
Diametro della testina :	20 mm
