BCP-653 360 1100 A 35004 M-53 Articolo BCP-653-0001
New
- Soluzione di contatto per 4680 celle cilindriche e celle prismatiche
- Adatto per correnti fino a 65 A a ΔT ≤ 20 K su alluminio
- Perno a bassa impedenza con resistenza totale tipica < 3 mOhm
- Sviluppato per un'ampia gamma di applicazioni, in particolare per i test di formazione e altri test di fine vita (EOL)
- Collegamento a cavo fisso
- Semplice installazione mediante avvitamento, fissaggio sicuro alla busbar
- Design a dipolo per una misura precisa della tensione
- Collegamento semplice del sensore di tensione: è possibile sia la saldatura che il montaggio di capicorda
BCP-653 360 1100 A 35004 M-53 Articolo BCP-653-0001
Si prega di effettuare il login per visualizzare il prezzo!
Iscrizione
I prezzi elencati nella scaletta sono arrotondati, sono quindi possibili deviazioni nel prezzo totale.
Spese di spedizione
* I prezzi sono arrotondati a 2 cifre decimali.
Dati tecnici
| Gruppo di prodotti : | Contatto della batteria |
|---|---|
| Sottogruppo di prodotti : | BCP dipolo / terminali quadripolo |
| serie : | BCP-653 M a vite |
| passo : | 24 mm |
| Contatto tra : | Pin, perno, bead |
| Campione di prova / contatto : | Celle cilindriche, celle prismatiche |
| Campione di prova / contatto : | Battery |
| Magnetico : | sì |
| Applicazione della batteria : | Formazione |
| Tipo di installazione : | avvitabile |
| Sistema di ricambio rapido : | no |
| Tipo di connessione sul contatto a molla : | Connessione filettata |
| Altezza di installazione regolabile : | no |
| Antirotativo : | no |
| Temperatura min. : | - 40 °C |
| Temperatura max. : | + 80 °C |
| Conforme a RoHS : | RoHS-3;6c |
| Capacità di corrente / corrente nominale : | 65 A |
|---|---|
| Capacità di trasporto di corrente ΔT ≤ 20 K : | 65 A |
| Resistenza (Ri) tipica : | < 3 mOhm |
| Lunghezza totale : | 61 mm |
|---|---|
| Diametro del manicotto di contatto : | 12 mm |
| Corsa massima : | 5.5 mm |

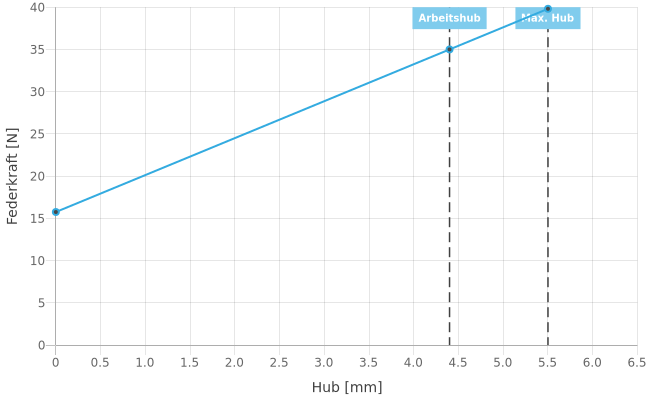

| Precarico della molla : | 15.75 N |
| Misura E / misura collare : | 04 |
| Forza elastica con corsa di lavoro : | 35 N |
| corsa di espansione : | 4.4 mm |
| forma della testina : | 60 Waffle (ondulato) con divisione fine |
|---|---|
| Diametro della testina : | 11 mm |
| Forma della testina superficie : | A oro |
| Forma della testina materiale : | 3 CuBe |
