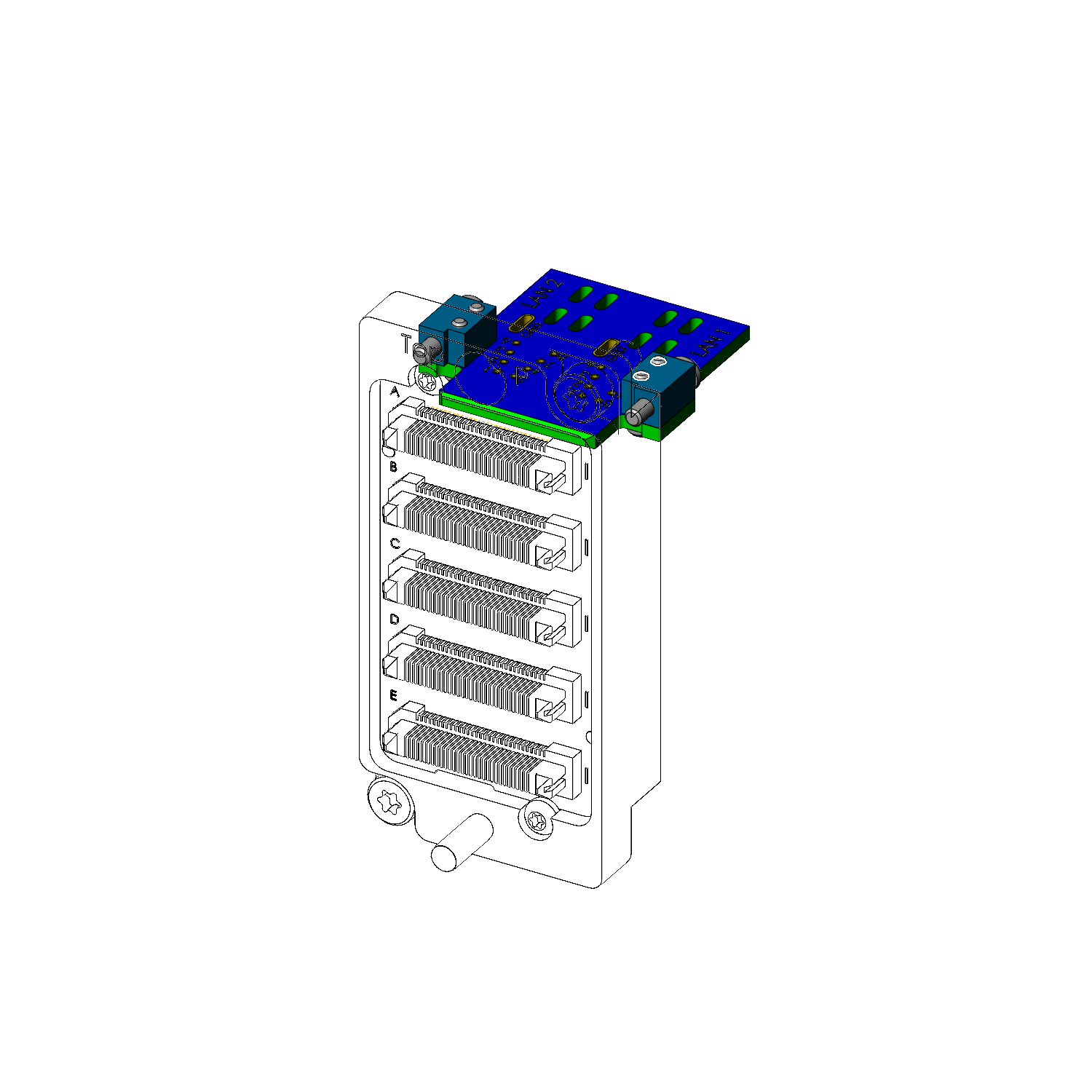

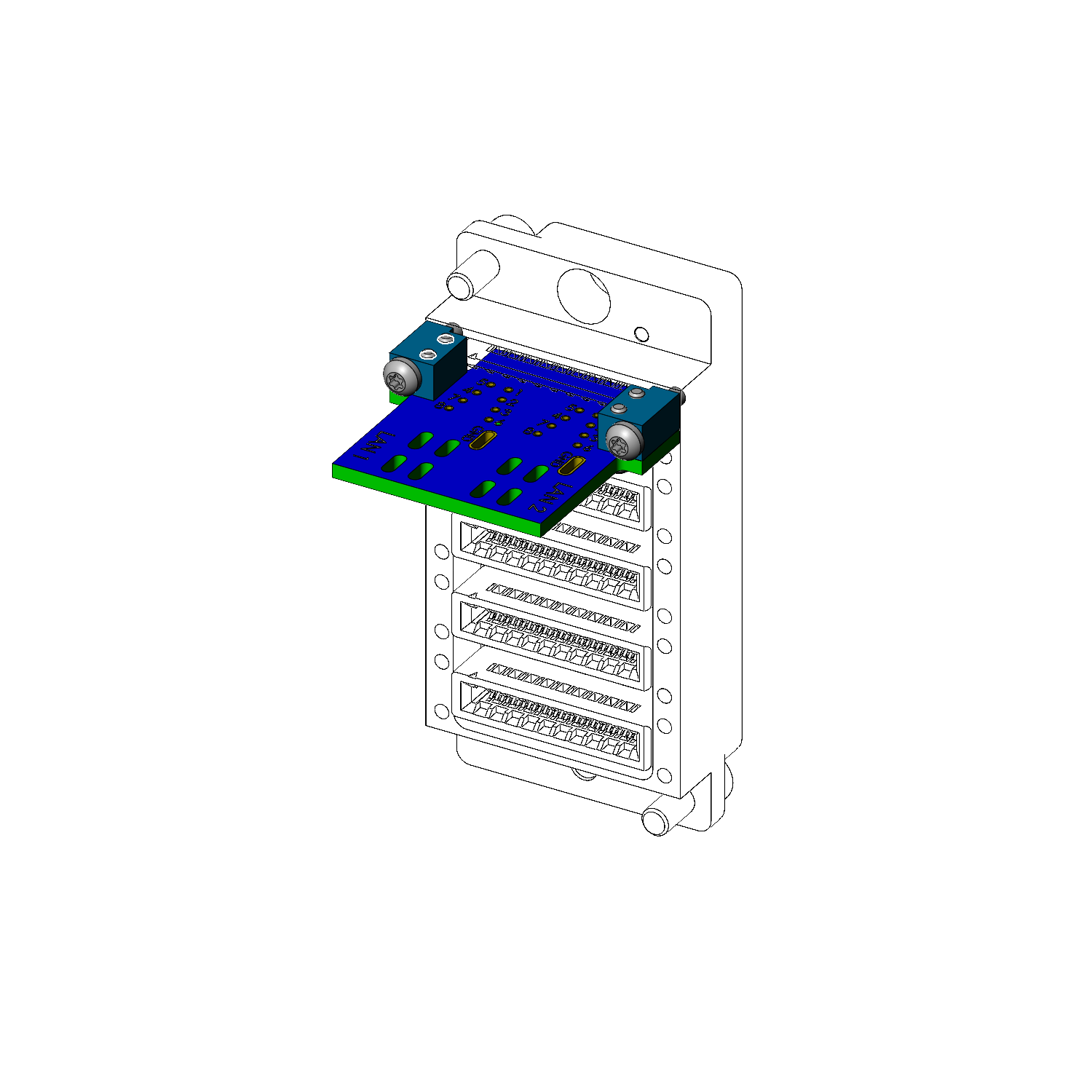

Conector enchufable HSD-SB STV-HSD-SB-P-LAN-002 Artículo 116714

New
  • LAN HSD-Steckverbinder für prüflingsseitigen HSD-Schnittstellenblock SB-P-HSD-005
  • Prozesssichere Übertragung von LAN Signalen
  • Zwei unabhängige LAN Kanäle zur Signalübertragung
  • Signalanbindung durch freie Verlötung einseitig aufgetrennter, handelsüblicher LAN-Kabel an 8 freie Lötvias mit Ground
  • Asignación codificada por colores de los conectores enchufables HSD, azul para el interface block HSD del lado de la pieza de prueba
  • Calidad de la señal estable y que permanece igual continuamente
  • Brutto-Datenrate von bis zu 1 Gbit/s
  • Compatible con PoE (Power over Ethernet) según IEEE 802.3
ver más Show less

Conector enchufable HSD-SB STV-HSD-SB-P-LAN-002 Artículo 116714

¡Por favor regístrese para mostrar el precio!
Los precios enumerados en la escala se muestran redondeados, por eso son posibles desviaciones en el precio total. envío aplicables * Los precios se redondean con dos decimales.
Descargas
Confirmación de la conformidad RoHS (EN|PDF)
Ficha técnica del producto (ES|pdf)
Datos CAD (INGUN_116714.STEP)
Documento (116714__Kundenzeichnung.PDF)
Seleccionar variante
STV-HSD-SB-P-LAN-002 (116714)
STV-2,54STL-M-072-PS-WW-G13 (24685) STV-USB2.0A-F-EB-SR (54751) STV-BL17-F-C (115189) SBZ-B-SI (115476) STV-USB2.0A/B-F-EB-SR-REV (27418) STV-HSD-SB-P-USBC (116166) STV-HSD-SB-P-USBA3.1 (116356) STV-HSD-SB-T-USBC (116167) STV-HSD-SB-T-USBA3.1 (116352) STV-HSD-SB-P-LAN-002 (116714) STV-BMA/SMA-M/F-18GHz-50OHM-FS (37065) STV-PK4-M4-SW (3645) STV-BL12-F-C (116059) STV-HSD-SB-T-LAN-002 (116695) STV-2,54STL-M-072-T-WW-G13 (28078) STV-BL10-F-C (43377) STV-BMA/SMA-F/F-18GHz-50OHM-FL (35533) STV-PK4-M4-RT (8847) STV-RJ45CAT05-F-EB-SR (54750) STV-SUBD-F-009-WW-G13 (29629)
Aquí puede configurar opcionalmente una nueva variante:
Datos técnicos
Datos generales
Grupo de productos : Accesorios eléctricos
Serie : STV
Tipo : Conector enchufable HSD-SB
Modelo : LAN (Prüflingsseite)
Tipo de accesorios : Accesorios de ampliación
Estado de entrega : Incluye material de montaje
Equipamiento : 2x 8 Lötvias
Color : Blau
Ancho : 28 mm
Altura : 7 mm
Peso : 0.01 kg
Temperatura mín. : + 10 °C
Temperatura máx. : + 60 °C
Conforme RoHS : RoHS-3
Datos técnicos
Conexión : Lötanschluss (Vias)
Montaje : Tornillo M2
Cantidad de polos : 2
Tasa de datos bruta : 1 Gbit/s
Longitud : 28.5 mm
Dimensiones exteriores (AnxPxAl) : 28.5 x 28.0 x 7.0 mm
Compatible con
Bloques de interfaces (SB) : SB-P-HSD-005
