BCP-113 314 230 A 5002 M Artículo BCP-113-0004

BCP-113 314 230 A 5002 M Artículo BCP-113-0004

¡Por favor regístrese para mostrar el precio!
Los precios enumerados en la escala se muestran redondeados, por eso son posibles desviaciones en el precio total. envío aplicables * Los precios se redondean con dos decimales.
Descargas
Confirmación de la conformidad RoHS (EN|PDF)
Ficha técnica del producto (ES|pdf)
Datos CAD (INGUN_BCP-113_314_230_A_xx02_M.STEP)
Seleccionar variante
BCP-113 314 230 A 5002 M (BCP-113-0004)
BCP-113 370 028 A 3002 M (BCP-113-0001) BCP-113 314 230 A 5002 M (BCP-113-0004)
Aquí puede configurar opcionalmente una nueva variante:
Datos técnicos
Datos generales
Grupo de productos : Puesta en contacto de la batería
Subgrupo de productos : BCP estándar (atornilladas)

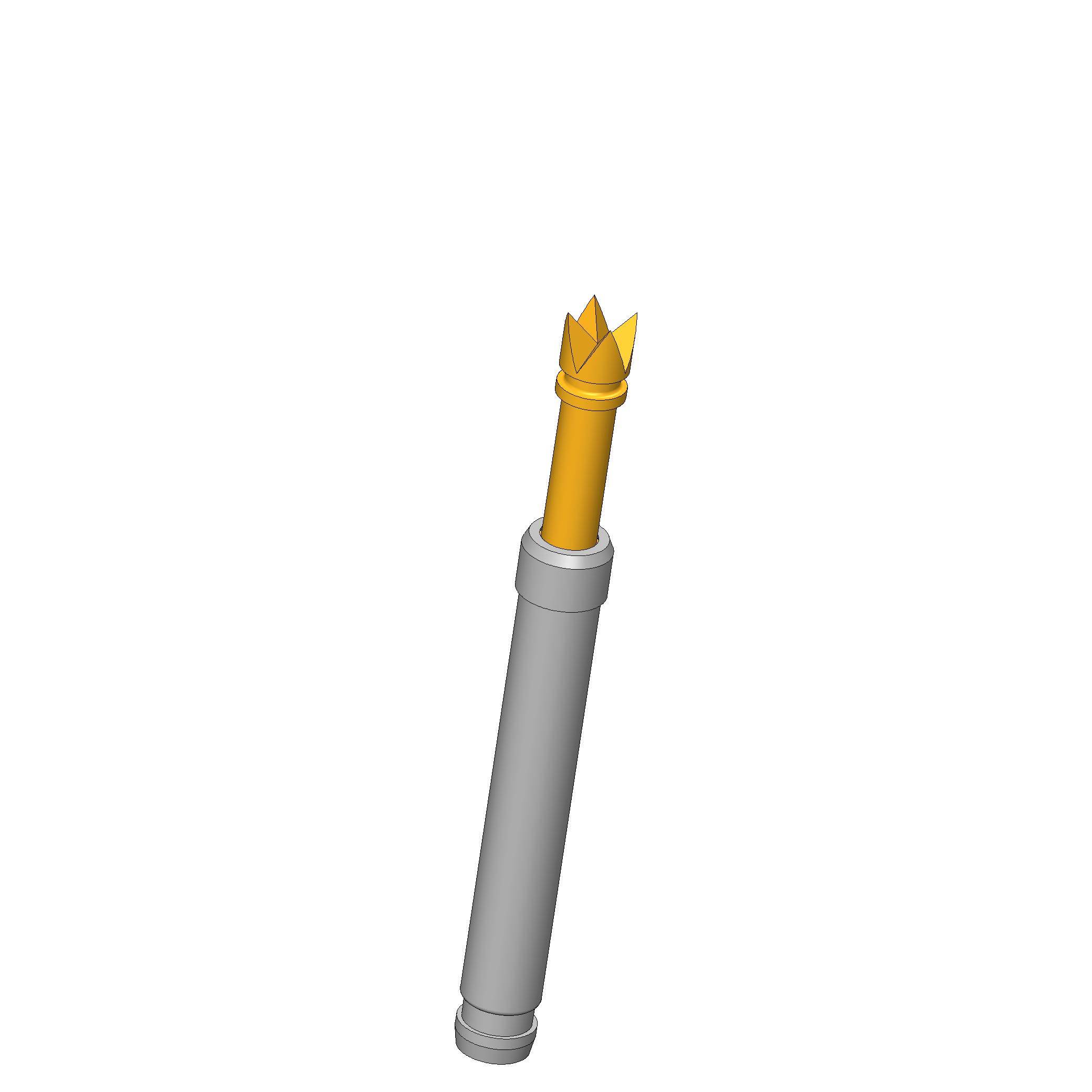

Serie : BCP-113 M, atornillable
Rejilla : 4 mm
Dispositivo examinado / contacto : Celdas cilíndricas
Contacto de : PAD, Pin, Poste
Magnético : Sí
Dispositivo examinado / contacto : Battery
Aplicación de la batería : Formación
Modo de montaje : Atornillable
Sistema de cambio rápido : Sí
Altura de montaje ajustable : No
Con sistema antigiro : No
Par de apriete de atornillado : 10 - 20 cNm
Casquillo de contacto compatible : KS-113 M
Temperatura mín. : - 100 °C
Temperatura máx. : + 200 °C
Conforme RoHS : RoHS-3;6c
Datos eléctricos
Capacidad de corriente / corriente nominal : 25 A
Capacidad de corriente ΔT ≤ 20 K : 15 A
Resistencia (Ri) típica : < 10 mOhm

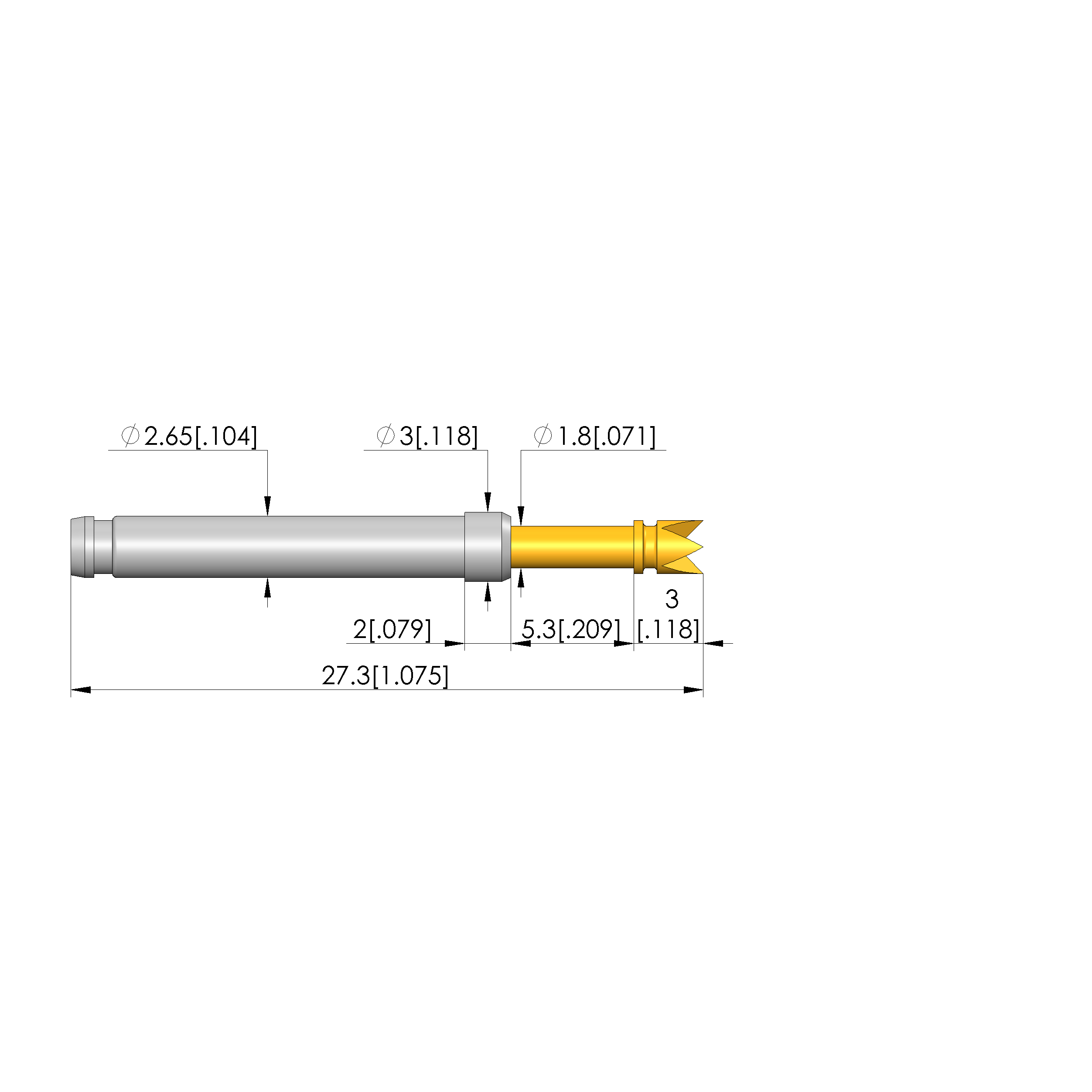

Datos mecánicos
Longitud total : 28.3 mm
Diámetro de casquillo del perno : 2.65 mm
Carrera máxima : 5.3 mm
Precarga de muelle : 2.22 N
Medida E / dimensión del cuello : 02
Fuerza de resorte durante la carrera de trabajo : 5 N
Carrera de trabajo : 4 mm

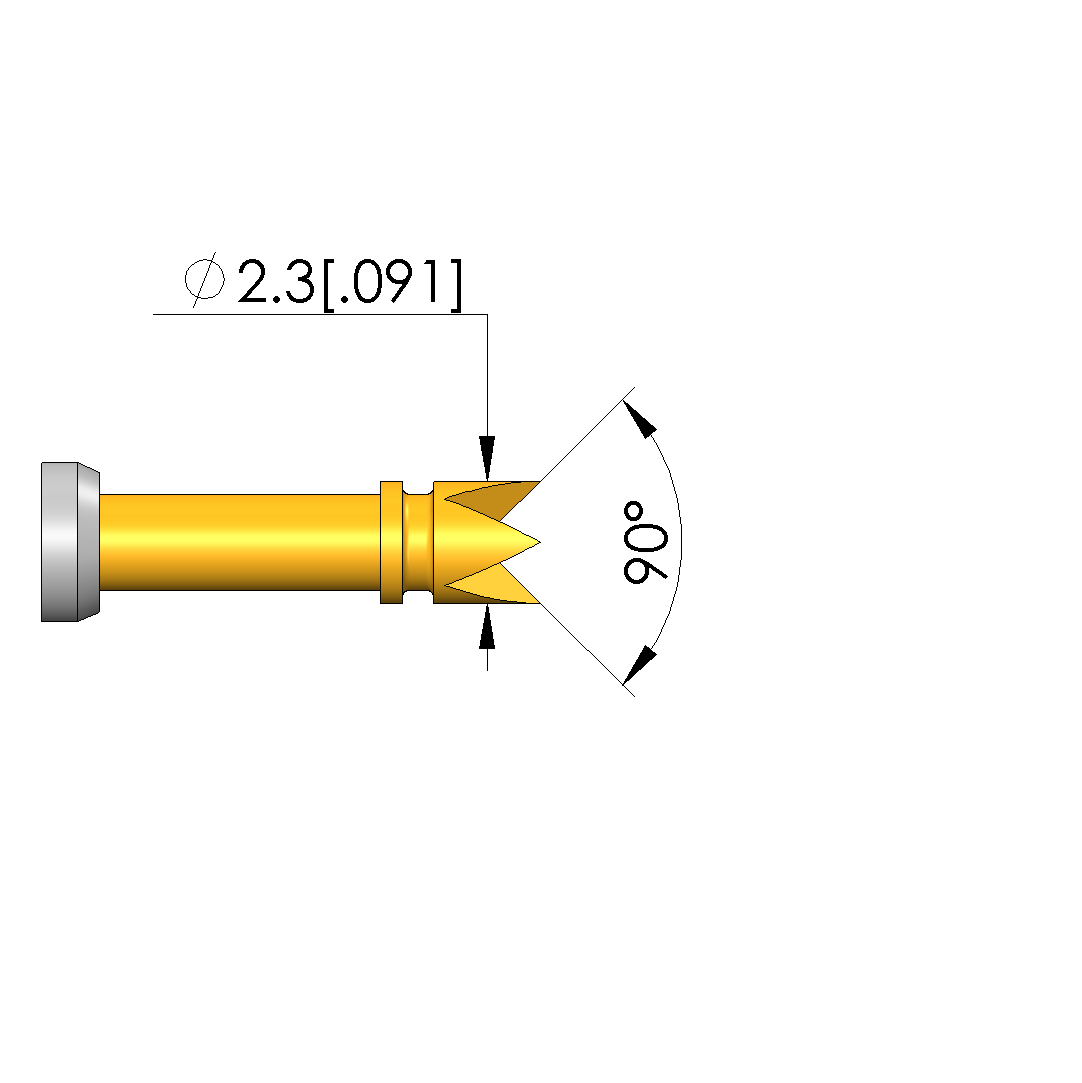

Datos sobre el tipo de cabeza

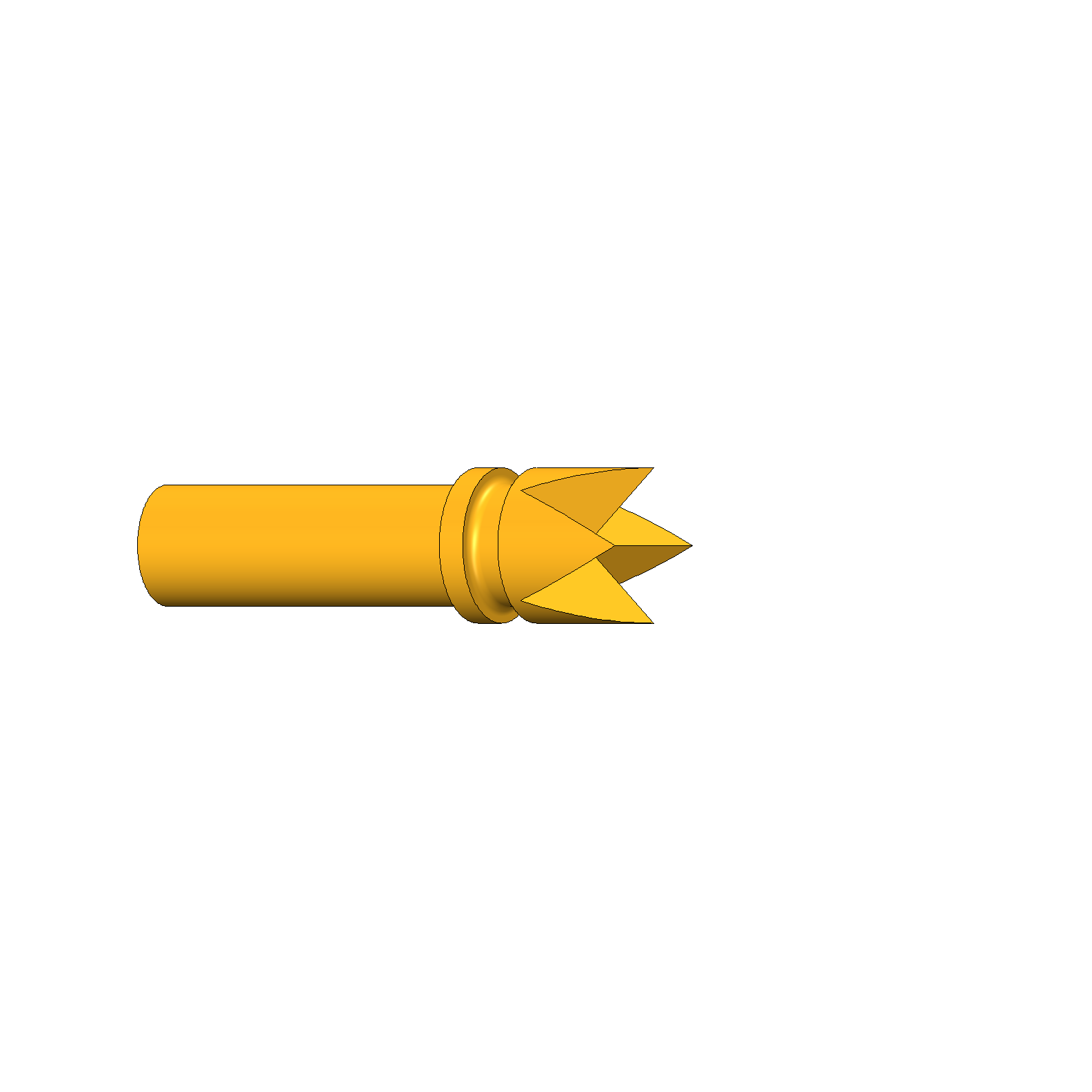

Forma del cabezal : 14 Corona de 4 puntas, autolimpiante
Diámetro de cabeza : 2.3 mm
Tipo de cabeza superficie : A Oro
Tipo de cabeza material : 3 CuBe
