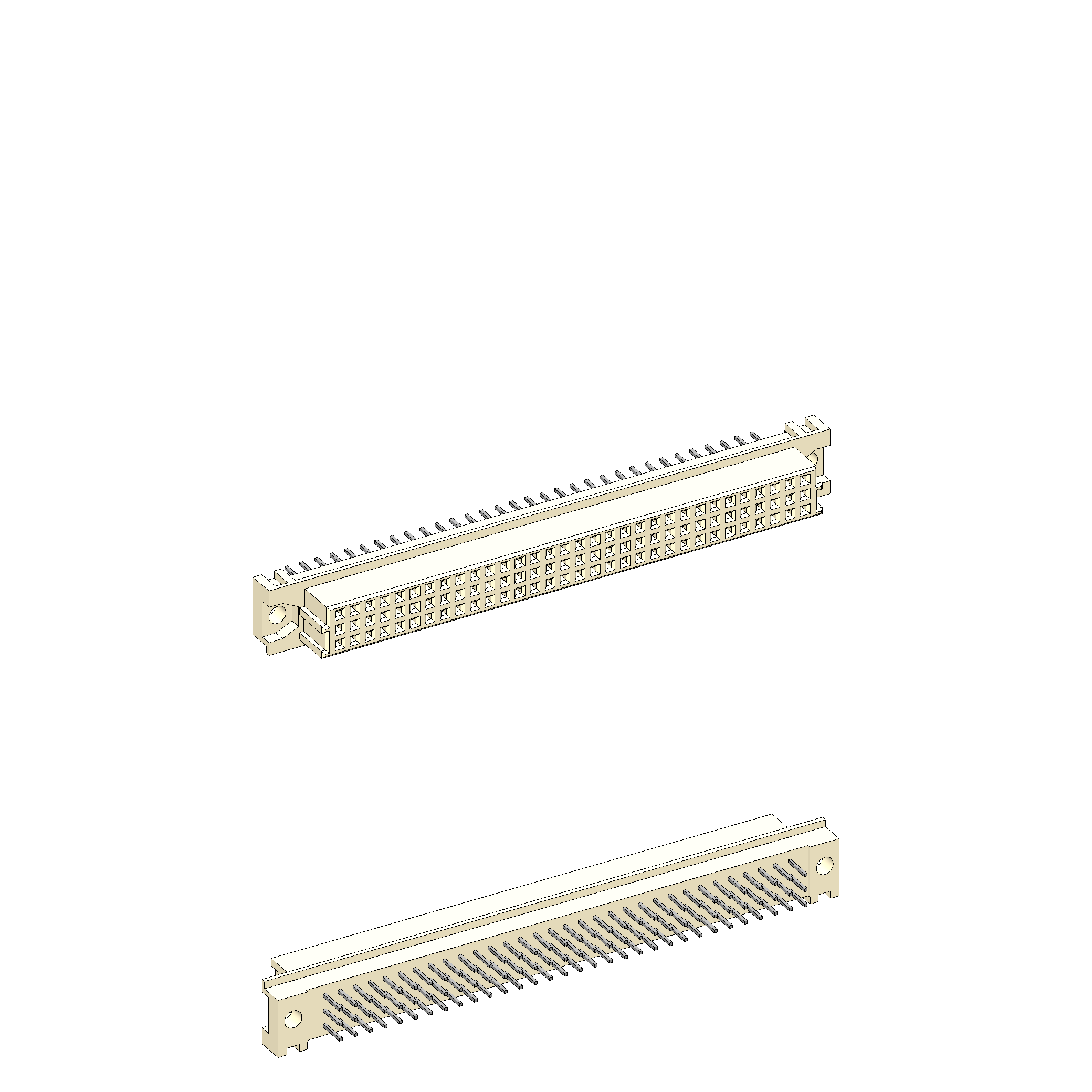

Steckverbinder Buchsenleiste STV-VG96abc-F-L-G04 Artikel 10422

  • Bewährter Steckverbinder zur mehrpoligen elektrischen Signalübertragung
  • Prozesssichere Anbindung und Signalübertragung
  • Einfache, schnelle, platzsparende Montage
Mehr anzeigen Weniger anzeigen

Steckverbinder Buchsenleiste STV-VG96abc-F-L-G04 Artikel 10422

Bitte melden Sie sich an, um den Preis anzuzeigen!
Die in der Staffel gelisteten Preise werden gerundet angezeigt, daher sind Abweichung im Gesamtpreis möglich. Versandkosten * Die Preise sind auf zwei Nachkommastellen gerundet.
Downloads
RoHS-Konformitätsbestätigung (DE|PDF)
CAD-Daten (INGUN_10422.STEP)
Produktdatenblatt (DE|pdf)
Dokument (10422__Kundenzeichnung.PDF)
Direktauswahl
STV-VG96abc-F-L-G04 (10422)
STV-VG64ac-F-L-G04 (4865) STV-VG96abc-M-WW-G13 (5195) STV-VG64ac-M-WW-G13 (4864) LAB-PB-096-abc-WW-BL-VG (13133) STV-VG64ac-F-T-G13 (8256) STV-VG96abc-F-WW-G (8257) STV-VG96abc-F-L-G04 (10422)
Hier können Sie optional eine neue Variante konfigurieren:
Technische Daten
Allgemeine Daten
Produktgruppe : VG-Leisten
Baureihe : VG
Typ : Federleiste
Ausführung : C, gerade, Längsbohrung
Zubehörtyp : Ausbauzubehör
Bestückung : abc
Werkstoff : Kontakte vergoldet
Breite : 10.9 mm
Höhe : 15.8 mm
Gewicht : 0.01 kg
Temperatur min. : + 10 °C
Temperatur max. : + 60 °C
RoHS-konform : RoHS-3
Technische Daten
Anschluss : Lötanschluss
Nennstrom : 2 A
Montage : Bohrung D2,9
Anzahl Pole : 96
Einbauraster : 2.54 mm
Länge : 95 mm
Länge Pfosten : 4 mm

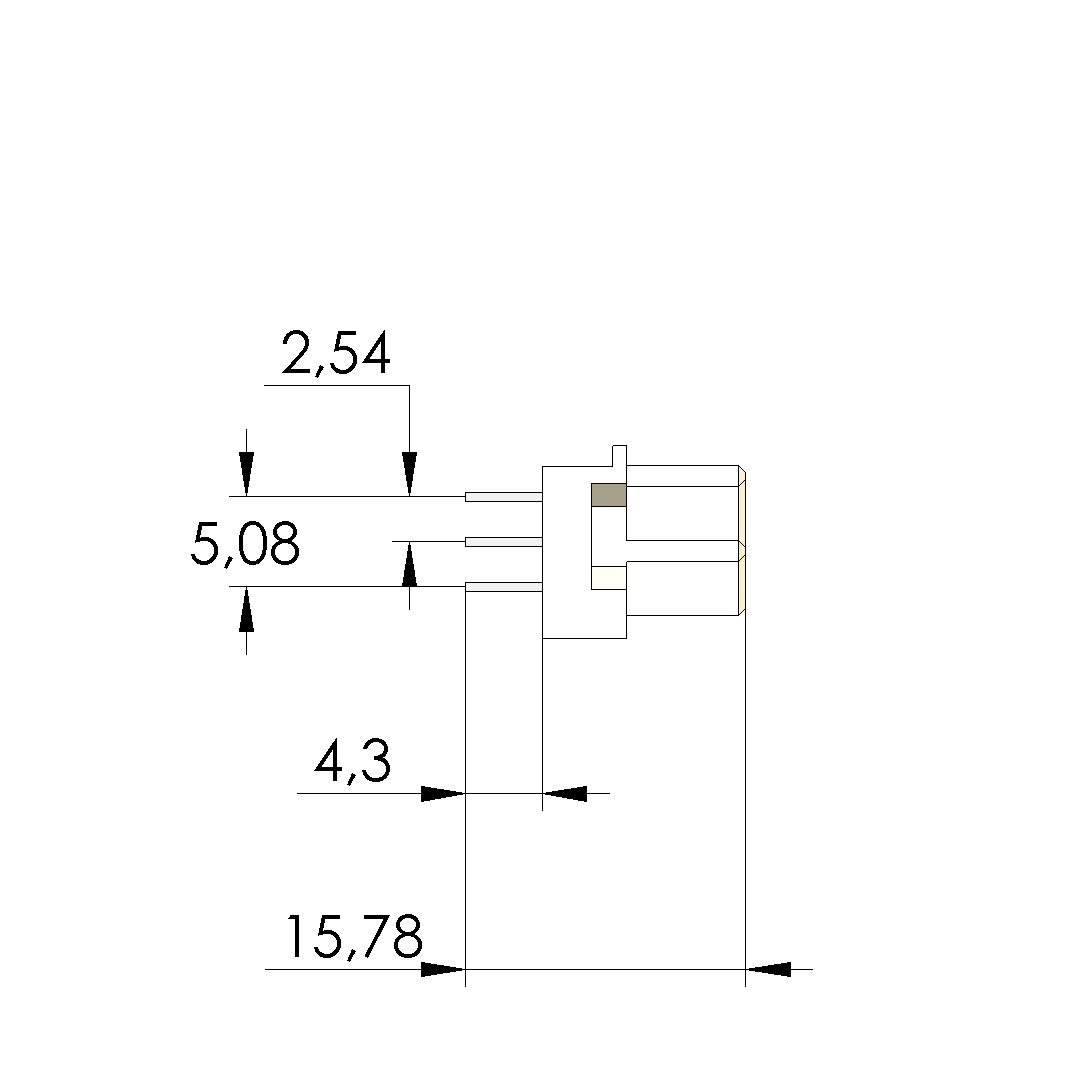

Außenmaße (BxTxH) : 95 x 10.9 x 15.8 mm
Passend für
Seitenanfahrmechaniken (SAM) : SAM-M-14-300N-202-145, SAM-M-14-300N-268-145
Zubehör : FB-VGL-96-ATSMAxxx
