Hochfrequenzstift HFS-440 308 180 A 5043 E M Artikel HFS-440-0110

Kurze Standardbaureihe
Bis 4 GHz
Kabel-Interface MCX
Zum Einschrauben
Kontaktsteckhülse KS-410 KM5-R, KS-410 KM5-F

Hochfrequenzstift HFS-440 308 180 A 5043 E M Artikel HFS-440-0110

Bitte melden Sie sich an, um den Preis anzuzeigen! Anmelden

Die in der Staffel gelisteten Preise werden gerundet angezeigt, daher sind Abweichung im Gesamtpreis möglich. Versandkosten * Die Preise sind auf zwei Nachkommastellen gerundet.

Downloads

RoHS-Konformitätsbestätigung (DE|PDF)

CAD-Daten (INGUN_HFS-4x0_308_180_A_xx43_E_M.STEP)

Produktdatenblatt (DE|pdf)

Direktauswahl

HFS-440 308 180 A 5043 E M (HFS-440-0110)

HFS-440 303 150 A 5042 RF3 M (HFS-440-0111) HFS-440 303 150 A 5043 E3 M (HFS-440-0109) HFS-440 303 150 A 5043 Y2 M (HFS-440-0100) HFS-440 201 051 A 5002 M (HFS-440-0059) HFS-440 303 090 A 5043 Y6 M (HFS-440-0022) HFS-440 303 150 A 5042 F M (HFS-440-0080) HFS-440 303 150 A 5043 F-Y14 M (HFS-440-0065) HFS-440 303 150 A 5043 Y M (HFS-440-0095) HFS-440 308 080 A 5042 ZE3 M (HFS-440-0089) HFS-440 308 180 A 5042 E M (HFS-440-0053) HFS-440 308 180 A 5043 E M (HFS-440-0110) HFS-440 201 051 A 5006 M (HFS-440-0034) HFS-440 303 150 A 5043 QN M (HFS-440-0098)

Hier können Sie optional eine neue Variante konfigurieren:

Technische Daten

Allgemeine Daten
Produktgruppe :	HFS Hochfrequenz Kontaktstifte
Baureihe :	HFS-440
Unterbaureihe :	HFS-440 M kurz Version, einschraubbar
Raster :	8.5 mm
Prüfling / Kontakt :	SMA
Einbauart :	einschraubbar
Geschlecht Prüfling :	F Signalleiter weiblich / Buchse
Schwimmend gelagert :	nein
Verdrehgesichert :	ja
Durchgehender Kolben :	ja
Interface passendes Assembly :	MCX 50 Ohm
Geschlecht passendes Assembly :	M Signalleiter männlich / Stecker
KS-Unterbaureihe :	KS-410 M Schraubversion
Temperatur min. :	- 40 °C
Temperatur max. :	+ 80 °C
RoHS-konform :	RoHS-3;6c

Daten zum Außenleiter

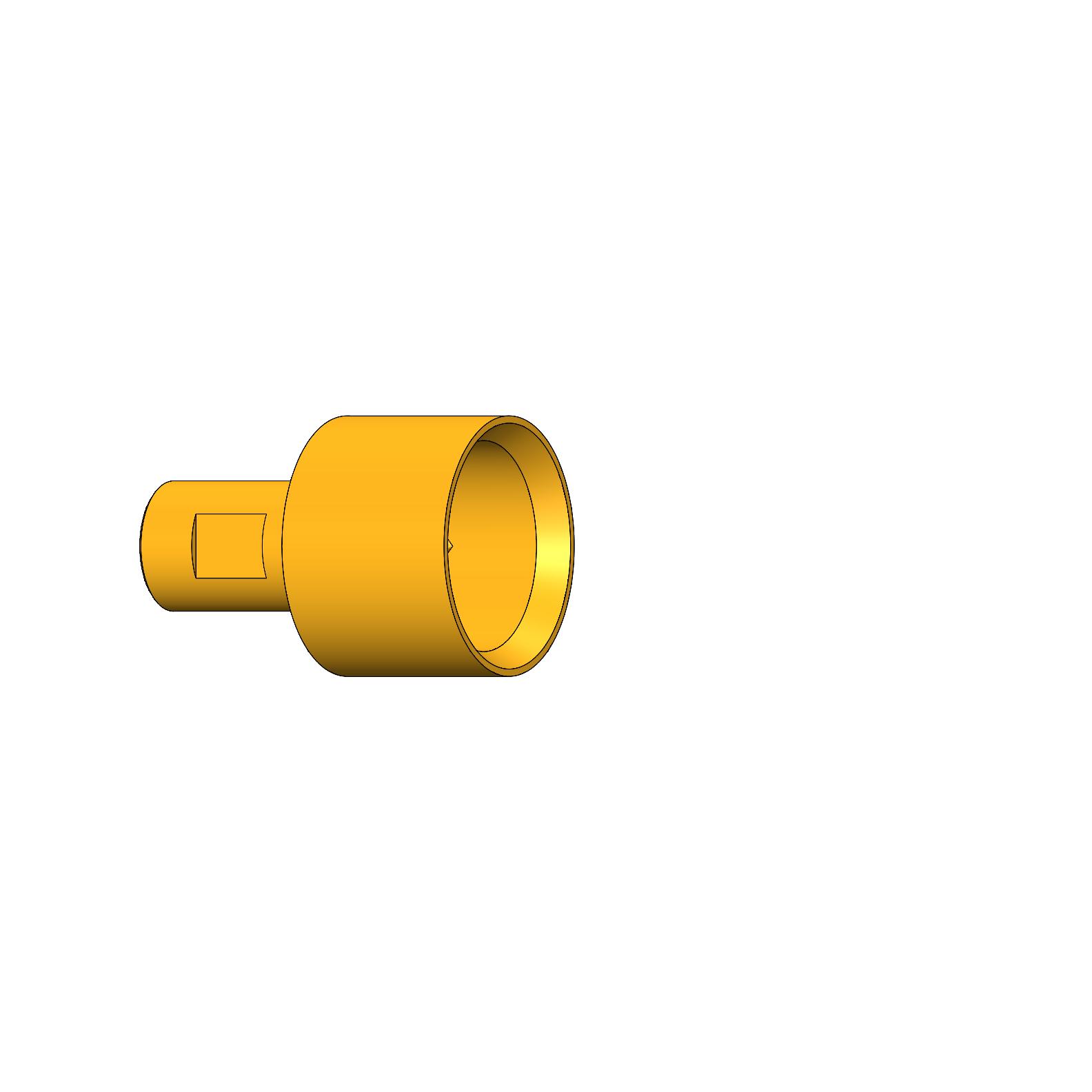

Kopfform Außenleiter :	43 Zentrierung Außenseite Steckerverbinder
Kopfdurchmesser Außenleiter :	8 mm
Federkraft gesamt Außenleiter bei Arbeitshub :	4 N
Arbeitshub Außenleiter :	2 mm
Maximaler Hub Außenleiter :	3 mm
Außenleiter wechselbar :	KO-810143800A-E
Max. Strombelastbarkeit Außenleiter :	10 A

Daten zum Signalleiter
Kopfform Signalleiter :	08 Kegel 90°, selbstreinigend
Kopfdurchmesser Signalleiter :	1.8 mm
Kopfform Signalleiter Werkstoff :	3 CuBe
Kopfform Signalleiter Oberfläche :	A Gold
Anzahl Signalleiter :	1
Signalleiter wechselbar :	GKS-051-0053
Arbeitshub Signalleiter :	2 mm
Federkraft je Signalleiter bei Arbeitshub :	1 N
Maximaler Hub Signalleiter :	3 mm
Max. Strombelastbarkeit Signalleiter :	3 A

Elektrische Daten
Frequenzbereich bis zu :	4 GHz
Impedanz :	50 Ohm

Mechanische Daten
Gesamtfederkraft bei Arbeitshub :	5 N
Gesamtlänge :	31.7 mm
Stifthülsendurchmesser :	4.5 mm
Einbauhöhe ohne Kontaktsteckhülse :	13.5 mm
Anzugsmoment in KS :	10 - 20 cNm
