Hochfrequenzstift HFS-440 303 150 A 5043 E3 M Artikel HFS-440-0109

Downloads
RoHS-Konformitätsbestätigung (DE|PDF)
CAD-Daten (INGUN_HFS-4x0_303_150_A_xx43_E3_M.STEP)
Produktdatenblatt (DE|pdf)
Direktauswahl
HFS-440 303 150 A 5043 E3 M (HFS-440-0109)
HFS-440 303 150 A 5042 RF3 M (HFS-440-0111) HFS-440 303 150 A 5043 E3 M (HFS-440-0109) HFS-440 303 150 A 5043 Y2 M (HFS-440-0100) HFS-440 201 051 A 5002 M (HFS-440-0059) HFS-440 303 090 A 5043 Y6 M (HFS-440-0022) HFS-440 303 150 A 5042 F M (HFS-440-0080) HFS-440 303 150 A 5043 F-Y14 M (HFS-440-0065) HFS-440 303 150 A 5043 Y M (HFS-440-0095) HFS-440 308 080 A 5042 ZE3 M (HFS-440-0089) HFS-440 308 180 A 5042 E M (HFS-440-0053) HFS-440 308 180 A 5043 E M (HFS-440-0110) HFS-440 201 051 A 5006 M (HFS-440-0034) HFS-440 303 150 A 5043 QN M (HFS-440-0098)
Hier können Sie optional eine neue Variante konfigurieren:
Technische Daten
Allgemeine Daten
Produktgruppe : HFS Hochfrequenz Kontaktstifte
Baureihe : HFS-440
Unterbaureihe : HFS-440 M kurz Version, einschraubbar
Raster : 5.9 mm
Prüfling / Kontakt : SMA
Einbauart : einschraubbar
Geschlecht Prüfling : M Signalleiter männlich / Stecker
Schwimmend gelagert : nein
Verdrehgesichert : ja
Durchgehender Kolben : ja
Interface passendes Assembly : MCX 50 Ohm
Geschlecht passendes Assembly : M Signalleiter männlich / Stecker
KS-Unterbaureihe : KS-410 M Schraubversion
Temperatur min. : - 40 °C
Temperatur max. : + 80 °C
RoHS-konform : RoHS-3;6c
Daten zum Außenleiter

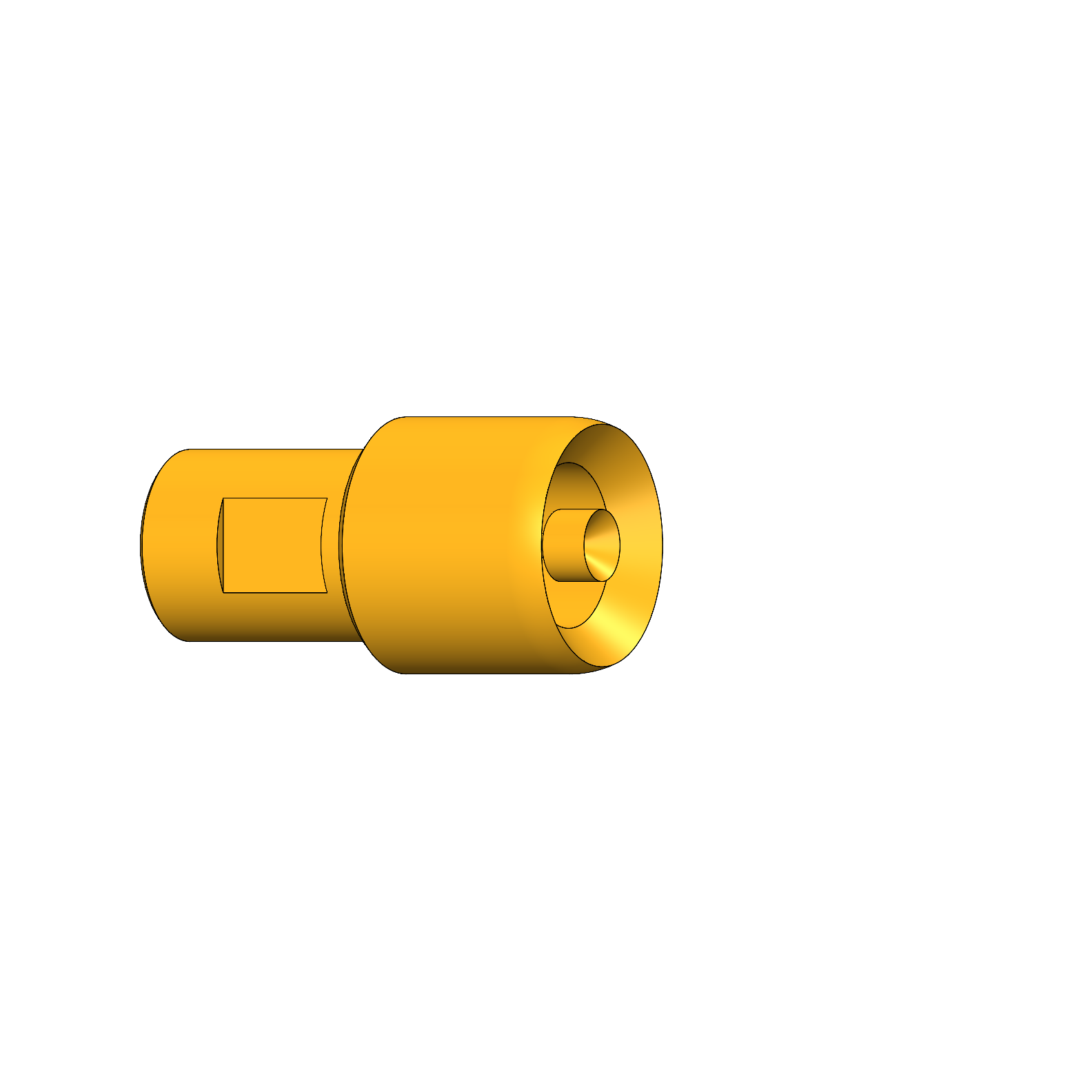

Kopfform Außenleiter : 43 Zentrierung Außenseite Steckerverbinder
Kopfdurchmesser Außenleiter : 5.35 mm
Federkraft gesamt Außenleiter bei Arbeitshub : 4 N
Arbeitshub Außenleiter : 2 mm
Maximaler Hub Außenleiter : 3 mm
Außenleiter wechselbar : KO-810143535A-E3
Max. Strombelastbarkeit Außenleiter : 10 A
Daten zum Signalleiter
Kopfform Signalleiter : 03 Innenkegel
Kopfdurchmesser Signalleiter : 1.5 mm
Kopfform Signalleiter Werkstoff : 3 CuBe
Kopfform Signalleiter Oberfläche : A Gold
Anzahl Signalleiter : 1
Signalleiter wechselbar : GKS-051-0100
Arbeitshub Signalleiter : 2 mm
Federkraft je Signalleiter bei Arbeitshub : 1 N
Maximaler Hub Signalleiter : 3 mm
Max. Strombelastbarkeit Signalleiter : 3 A
Elektrische Daten
Frequenzbereich bis zu : 4 GHz
Impedanz : 50 Ohm
Mechanische Daten
Gesamtfederkraft bei Arbeitshub : 5 N
Gesamtlänge : 29.7 mm
Stifthülsendurchmesser : 4.5 mm
Einbauhöhe ohne Kontaktsteckhülse : 11.5 mm
Anzugsmoment in KS : 10 - 20 cNm
