Gefederter Kontaktstift GKS-001 302 150 A 1502 M Artikel GKS-001-0079

Bitte melden Sie sich an, um den Preis anzuzeigen! Anmelden

Die in der Staffel gelisteten Preise werden gerundet angezeigt, daher sind Abweichung im Gesamtpreis möglich. Versandkosten * Die Preise sind auf zwei Nachkommastellen gerundet.

Downloads

RoHS-Konformitätsbestätigung (DE|PDF)

Produktdatenblatt (DE|pdf)

Direktauswahl

GKS-001 302 150 A 1502 M (GKS-001-0079)

GKS-001 305 065 A 1502 M (GKS-001-0048) GKS-001 306 100 A 0802 M (GKS-001-0053) INGUN SELECTION GKS-001 306 150 A 1502 M (GKS-001-0059) GKS-001 305 045 A 1502 M (GKS-001-0054) GKS-001 305 040 A 0802 M (GKS-001-0050) GKS-001 305 040 A 1502 M (GKS-001-0046) GKS-001 305 050 A 1502 M (GKS-001-0047) GKS-001 305 100 A 1502 M (GKS-001-0061) GKS-001 302 150 A 1502 M (GKS-001-0079) GKS-001 305 050 A 0802 M (GKS-001-0051) GKS-001 305 065 A 0802 M (GKS-001-0052) GKS-001 306 100 A 1502 M (GKS-001-0049) GKS-001 302 100 A 0802 M (GKS-001-0058) GKS-001 302 100 A 1502 M (GKS-001-0077) GKS-001 303 150 A 1502 M (GKS-001-0078) GKS-001 305 050 A 0802 M-L20 (GKS-001-0070) GKS-001 305 065 A 1002 M (GKS-001-0076) GKS-001 305 100 A 0802 M (GKS-001-0092)

Hier können Sie optional eine neue Variante konfigurieren:

Technische Daten

Allgemeine Daten
Produktgruppe :	Schraubkontaktstifte
Unterproduktgruppe :	Einschraubbare GKS

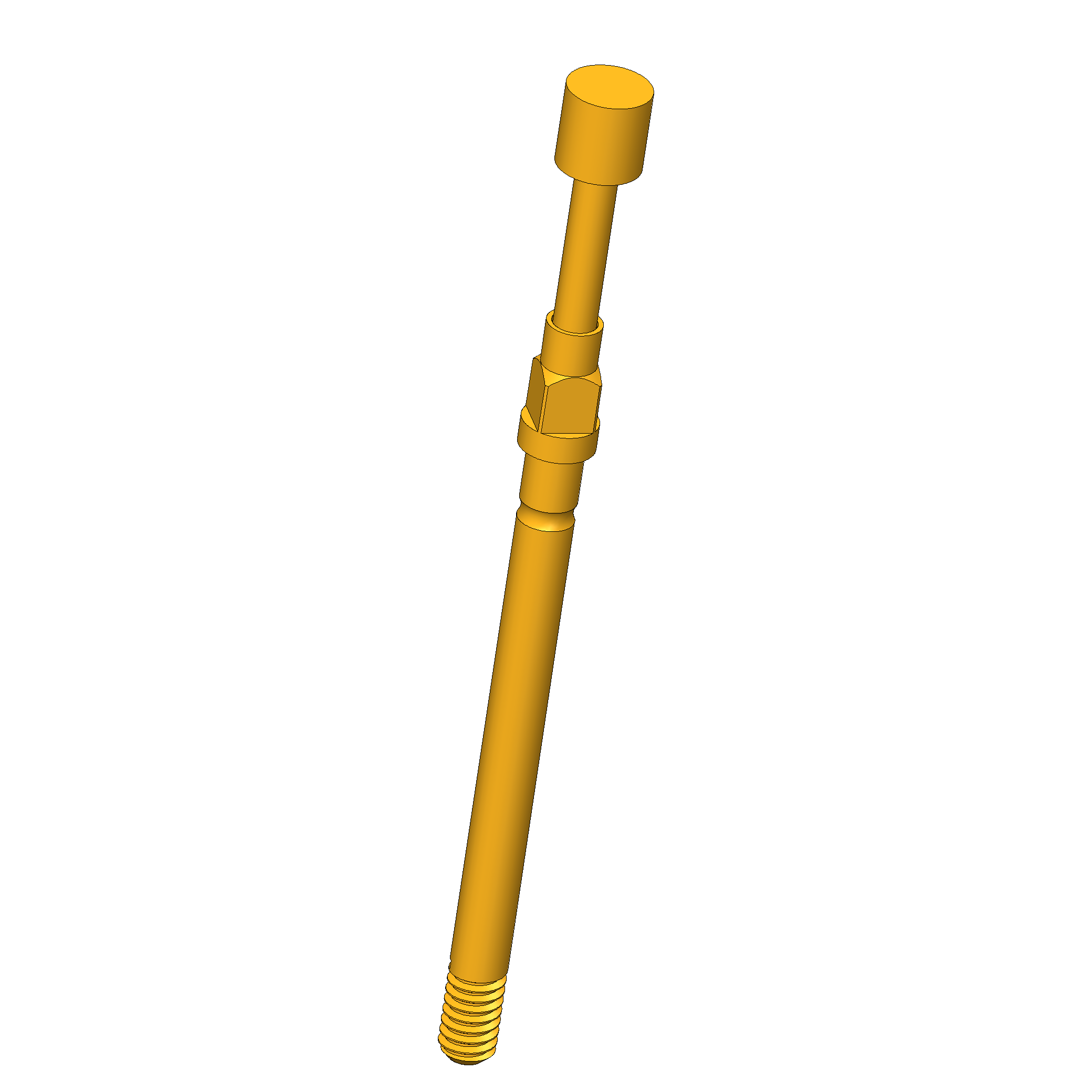

Baureihe :	GKS-001 M
Raster :	1.91 mm
Kontaktierung von :	Pin, Pfosten, Bead, Flachkontakt
Magnetisch :	ja
Einbauart :	einschraubbar
Schnellwechselsystem :	ja
Einbauhöhe einstellbar :	nein
Verdrehgesichert :	nein
Einschraubdrehmoment :	0.5 - 1 cNm
Passende Kontaktsteckhülse :	KS-001 M
Temperatur min. :	- 40 °C
Temperatur max. :	+ 80 °C
RoHS-konform :	RoHS-3;6c

Elektrische Daten
Strombelastbarkeit / Nennstrom :	4 A
Widerstand (Ri) typisch :	< 20 mOhm

Mechanische Daten
Gesamtlänge :	19 mm
Stifthülsendurchmesser :	1 mm
Maximaler Hub :	3 mm
Federvorspannung :	0.47 N
E-Maß / Kragenmaß :	02
Federkraft bei Arbeitshub :	1.5 N
Arbeitshub :	2.4 mm

Daten zur Kopfform

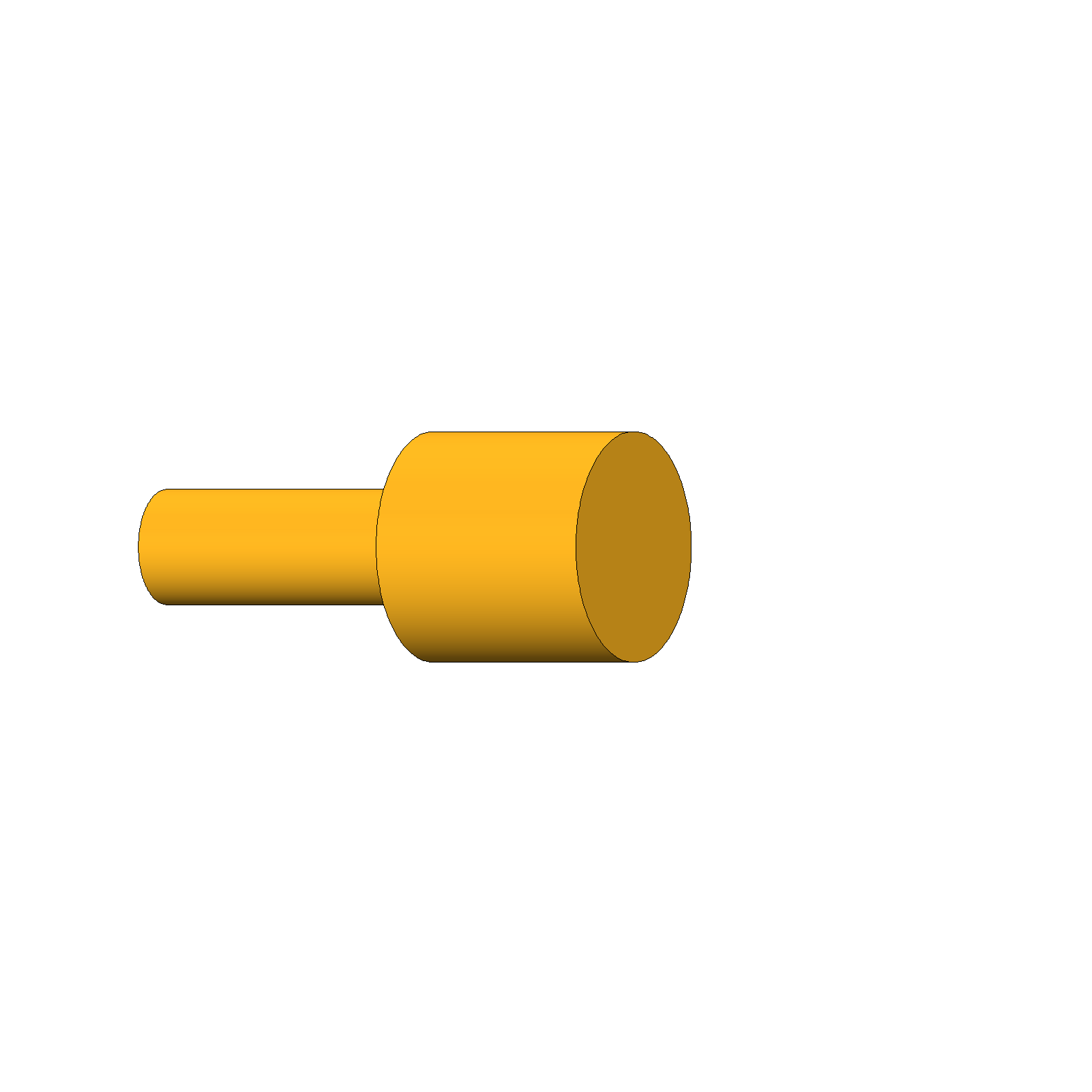

Kopfform :	02 Flach

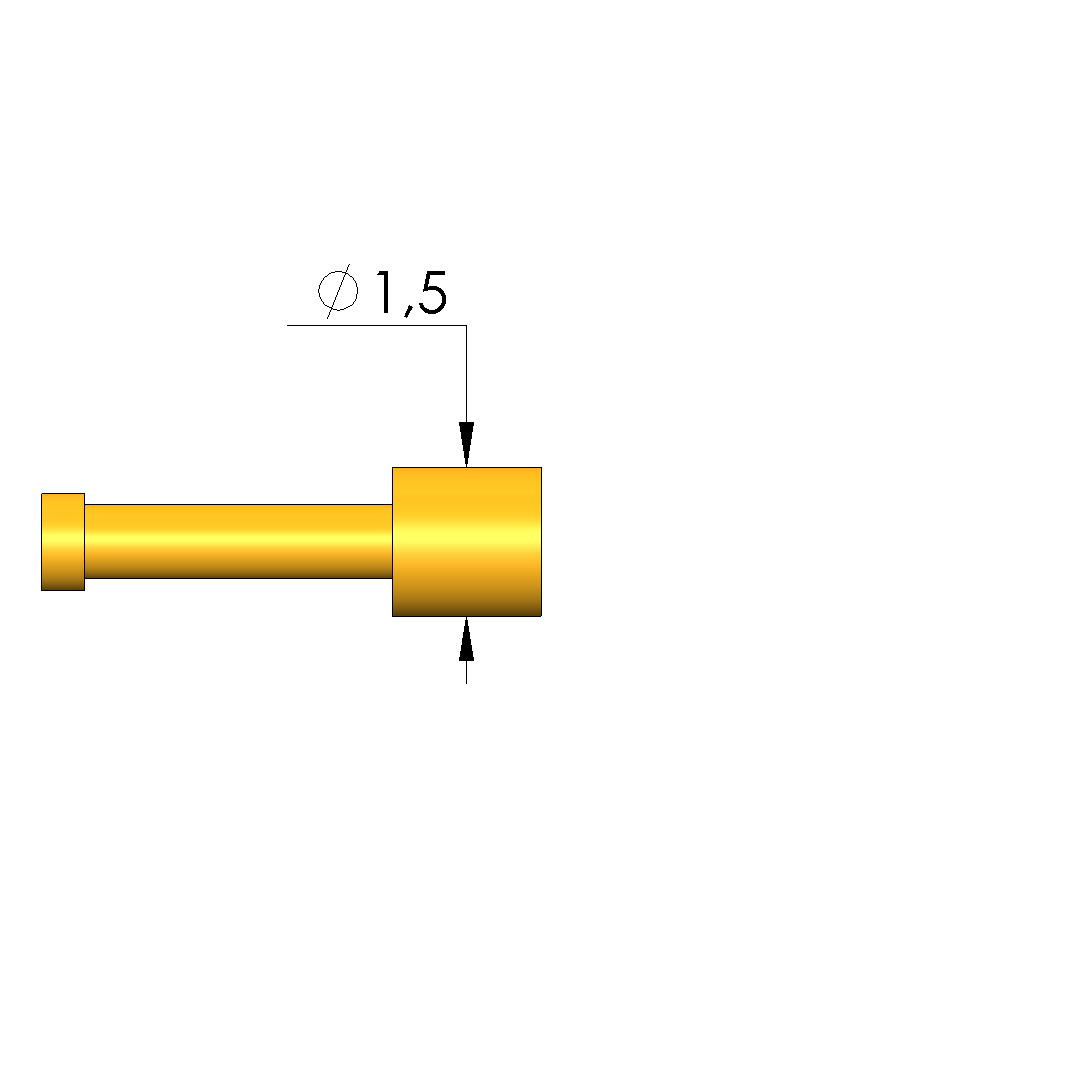

Kopfdurchmesser :	1.5 mm
Kopfform Oberfläche :	A Gold
Kopfform Werkstoff :	3 CuBe
