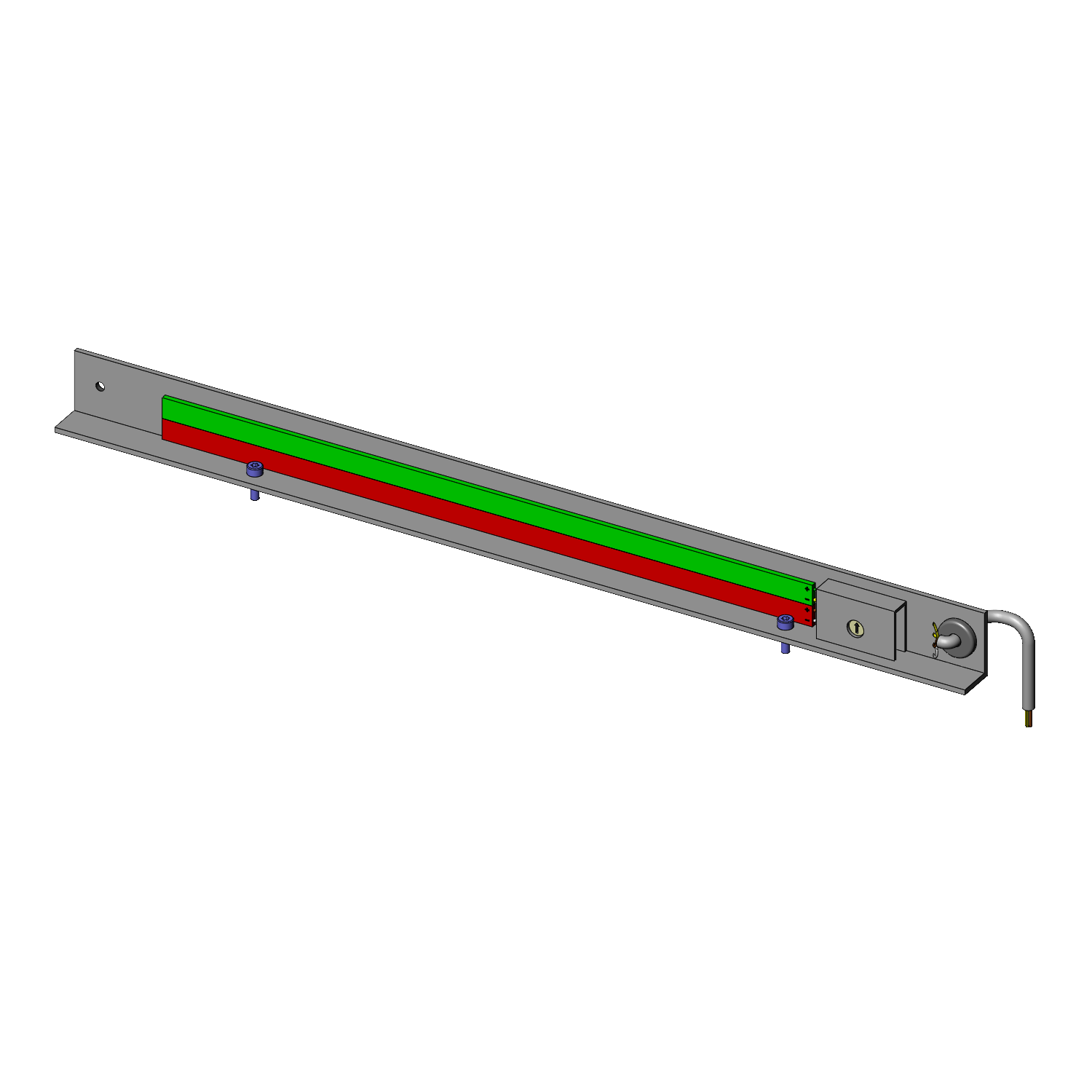

Gut/Schlecht LED-Anzeige FB-LED-D-MAxx12 Artikel 115218

  • Funktionsbaugruppe zur individuellen Nachrüstung
  • Signalisierung der Testergebnisse (Pass/Fail) am Prüfadapter
  • Gut sichtbare Ausleuchtung des Prüfadapter-Innenraums
  • Inklusive Dimmer zur Einstellung der Helligkeit
  • Grün: Wellenlänge = 515-525 nm (Lichtstärke = 800 mcd)
  • Rot: Wellenlänge = 620-635 nm (Lichtstärke = 300 mcd)
Mehr anzeigen Weniger anzeigen

Gut/Schlecht LED-Anzeige FB-LED-D-MAxx12 Artikel 115218

Bitte melden Sie sich an, um den Preis anzuzeigen!
Die in der Staffel gelisteten Preise werden gerundet angezeigt, daher sind Abweichung im Gesamtpreis möglich. Versandkosten * Die Preise sind auf zwei Nachkommastellen gerundet.
Downloads
RoHS-Konformitätsbestätigung (DE|PDF)
Dokument (115218__Kundenzeichnung.PDF)
Dokument (115218_Montagezeichnung.PDF)
CAD-Daten (INGUN_115218.STEP)
Produktdatenblatt (DE|pdf)
Direktauswahl
FB-LED-D-MAxx12 (115218)
FB-ADT-MAxxxx (40980) FB-ESD-MAxx09/11/12/13/14 (33482) INGUN SELECTION FB-SIS-BM-MAxx13 (41556) FB-SIS-BM-MAxx14 (41553) FB-SIS-ZSO-MA2xxx (36210) INGUN SELECTION FB-SOE-MAxx11/12/13/13T/14 (45220) FB-VER-O-ESO-MAxxxx (43584) FB-VLK-MA2xxx (43763) FB-KSG-ER-MAxx13/13T (111802) FB-MPZ-MAxx11 (104135) FB-MPZ-MAxx14 (104740) FB-SIS-BM-MAxx12 (41558) FB-KSG-ER-MAxx12 (111799) FB-SLV-MAxx09 (113130) FB-OSA-E-MA3213/14 (114535) FB-SIS-OSA-MAxx14 (114826) FB-SLV-MAxx13 (112473) FB-SLV-MAxx14 (112474) FB-2VM-MA2xxx (106834) FB-2VM-MOT-MAxxxx (112801) FB-STE-2VM-MAxxxx (111185) FB-LED-D-MAxx09/11/13T (115452) FB-GDS-600N-MAxxxx (115295) FB-LED-MAxx09/11/13T (45770) FB-LED-MAxx12 (45996) FB-MGK-MAxxxx (47715) FB-MPZ-MAxx09 (104734) FB-MPZ-MAxx13 (104738) FB-OBR-MA2xxx (43592) FB-OLB-MAxxxx (51770) FB-SIS-BM-MA2x09/11/13T (41560) FB-SIS-MA2xxx (42066) FB-SIS-ZSG-MA2xxx (46020) FB-STE-UNI-MAxxxx (42703) FB-VER-G-ESG-MAxxxx (32665) FB-ABF-G-I-MA2xxx (37550) FB-ABF-V-SKS-MAxxxx (43246) FB-MPZ-MAxx12 (104578) FB-SLV-MAxx11 (112471) FB-SLV-MAxx13T (112475) FB-2VM-MA3xxx (106841) FB-2VM-SO-MA3xxx (110538) FB-OSA-E-MA2x11/12 (113401) INGUN SELECTION FB-SIS-OSA-MAxx12 (113450) FB-ESD-MAxx13T (113915) FB-LED-D-MAxx14 (115560) FB-FK-OSA-E (115618) INGUN SELECTION FB-ABF-G-S-MA2xxx (33840) FB-ABF-V-I-MA2xxx (43625) FB-ABF-V-I-MA32xx (46745) FB-GDS-400N-MAxxxx (48730) FB-KSG-ER-MAxx14 (110707) FB-KSG-MAxxxx (29805) FB-SOP-MA2x09 (42701) FB-SOP-MAxx11/12/13/13T/14 (42700) INGUN SELECTION FB-STE-MAG-MAxxxx (42810) FB-VER-G-ESO-MAxxxx (36065) INGUN SELECTION FB-VER-G-P-MAxxxx (49270) FB-VLK-MA32xx (44831) FB-ESD-S-MAxx09/11/12/13/14 (43597) FB-ESD-S-MAxx13T (113081) FB-OSA-E-MA2x13/14 (114263) INGUN SELECTION FB-OSA-E-MA2x09 (114503) FB-SIS-OSA-MAxx13 (114287) INGUN SELECTION FB-SIS-OSA-MAxx11 (114316) FB-SIS-OSA-MAxx09 (114509) FB-SLV-MAxx12 (112472) FB-2VM-SO-MA2xxx (110515) FB-OSA-E-MA3211/12 (114445) FB-GDS-300N-MAxxxx (62852) FB-LED-D-MAxx12 (115218) FB-LED-D-MAxx13 (115559)
Hier können Sie optional eine neue Variante konfigurieren:
Technische Daten
Allgemeine Daten
Produktgruppe : Funktionsbaugruppen
Baureihe : FB-MAxxxx
Typ : Gut/Schlecht LED-Anzeige
Ausführung : Grün/Rot, inkl. Dimmer
Zubehörtyp : Zusatzfunktion
Auslieferzustand : teilmontiert
Bestückung : 1KOhm Trimm-Poti
Breite : 350 mm
Höhe : 25 mm
Temperatur min. : + 10 °C
Temperatur max. : + 60 °C
RoHS-konform : RoHS-3;6c
Technische Daten
Anschluss : Kabel (3x 0,14 mm²)
Strom max. : 0.2 A
Spannung max. : 12 VDC
Anzahl Pole : 3
Länge : 15 mm
Länge Kabel : 1000 mm
Außenmaße (BxTxH) : 350 x 15 x 25 mm
Passend für
Austauschsätze Ausführung : keine Einschränkungen

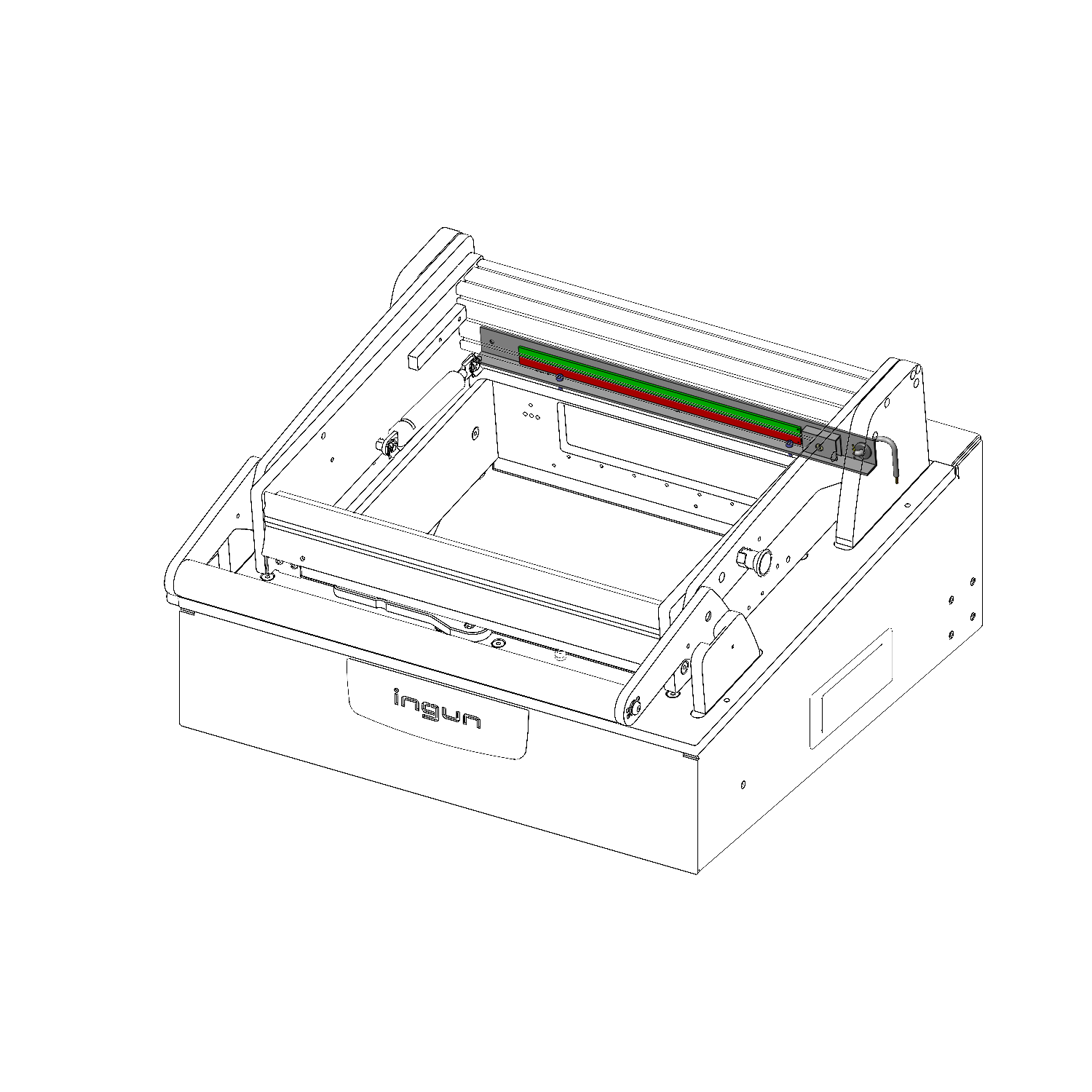

Manuelle Prüfadapter (MA) : MA xx12
