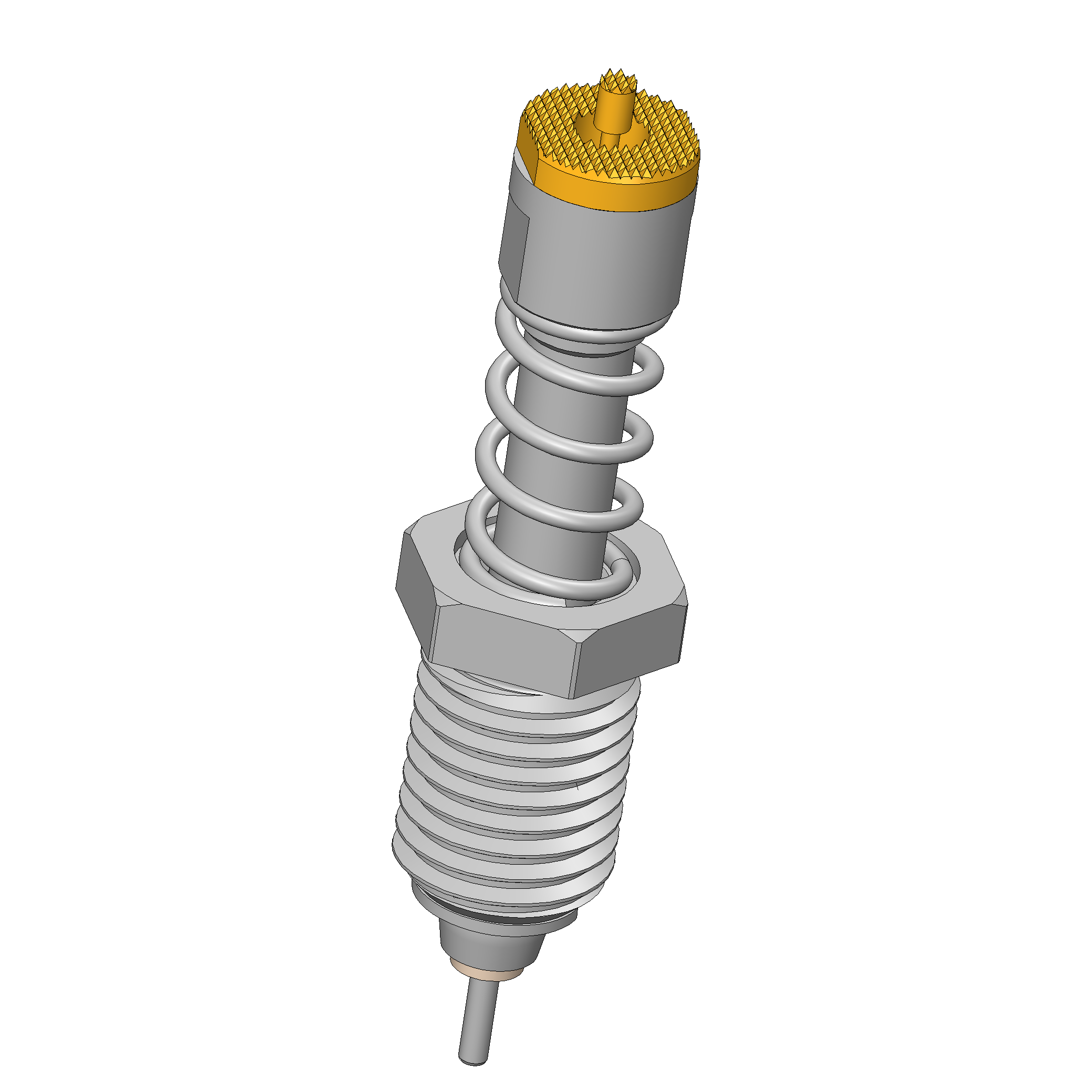

Batterie-Kontaktstift BCP-653 360 1000 A 28004 M-53 Artikel BCP-653-0002
New
- Kontaktlösung für 4680 zylindrische Zellen und prismatische Zellen
- Geeignet für Ströme bis zu 50 A bei ΔT ≤ 20 K auf Aluminium
- Niederohmstift mit typischem Gesamtwiderstand < 3 mOhm
- Entwickelt für eine Vielzahl von Anwendungen, insbesondere für Formations- und andere End-of-Life-Tests (EOL)
- Unbewegliche Kabelverbindung
- Einfache Installation durch Einschrauben, sicherer Halt in Busbar
- Dipol-Design für präzise Spannungsmessung
- Einfacher Anschluss des Spannungssensors: sowohl Löten als auch Kabelschuhmontage möglich
Batterie-Kontaktstift BCP-653 360 1000 A 28004 M-53 Artikel BCP-653-0002
Bitte melden Sie sich an, um den Preis anzuzeigen!
Anmelden
Die in der Staffel gelisteten Preise werden gerundet angezeigt, daher sind Abweichung im Gesamtpreis möglich.
Versandkosten
* Die Preise sind auf zwei Nachkommastellen gerundet.
Technische Daten
| Produktgruppe : | Battery Contacting |
|---|---|
| Unterproduktgruppe : | Dipol BCP / Vierpolklemmen |
| Baureihe : | BCP-653 M einschraubbar |
| Raster : | 24 mm |
| Prüfling / Kontakt : | Cylindrical cells, Prismatic cells |
| Kontaktierung von : | Pin, Pfosten, Bead |
| Magnetisch : | ja |
| Einsatzbereich : | Battery |
| Batterie Anwendung : | Formation |
| Einbauart : | einschraubbar |
| Schnellwechselsystem : | nein |
| Anschlussart am Kontaktstift : | Gewindeanschluss |
| Einbauhöhe einstellbar : | nein |
| Verdrehgesichert : | nein |
| Temperatur min. : | - 40 °C |
| Temperatur max. : | + 80 °C |
| RoHS-konform : | RoHS-3;6c |
| Strombelastbarkeit / Nennstrom : | 50 A |
|---|---|
| Strombelastbarkeit ΔT ≤ 20 K : | 50 A |
| Widerstand (Ri) typisch : | < 3 mOhm |
| Gesamtlänge : | 61 mm |
|---|---|
| Stifthülsendurchmesser : | 12 mm |
| Maximaler Hub : | 5.5 mm |
| Federvorspannung : | 13.33 N |
| E-Maß / Kragenmaß : | 04 |
| Federkraft bei Arbeitshub : | 28 N |
| Arbeitshub : | 4.4 mm |

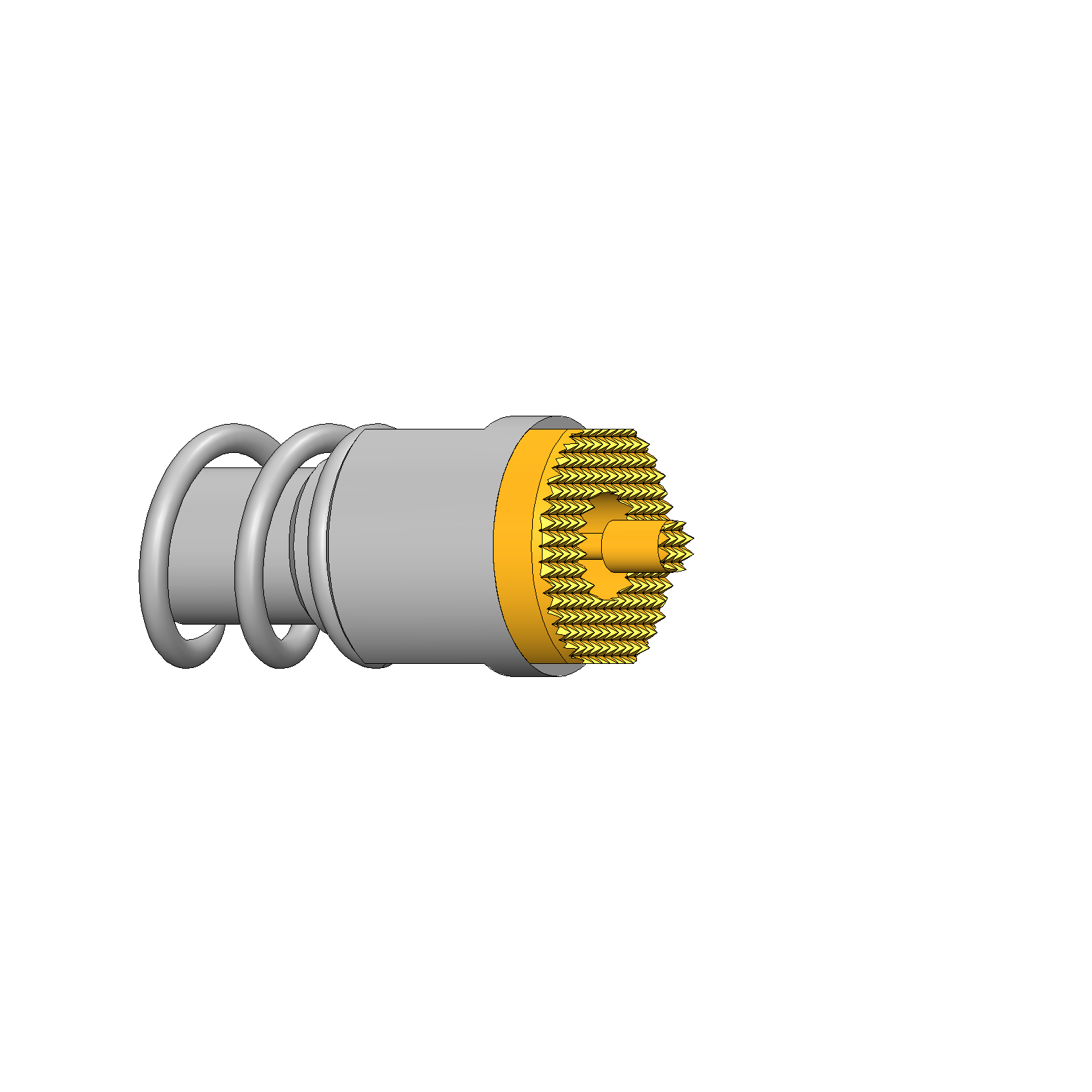

| Kopfform : | 60 Waffel (Riffel) mit feiner Teilung |
|---|---|
| Kopfdurchmesser : | 10 mm |
| Kopfform Oberfläche : | A Gold |
| Kopfform Werkstoff : | 3 CuBe |
