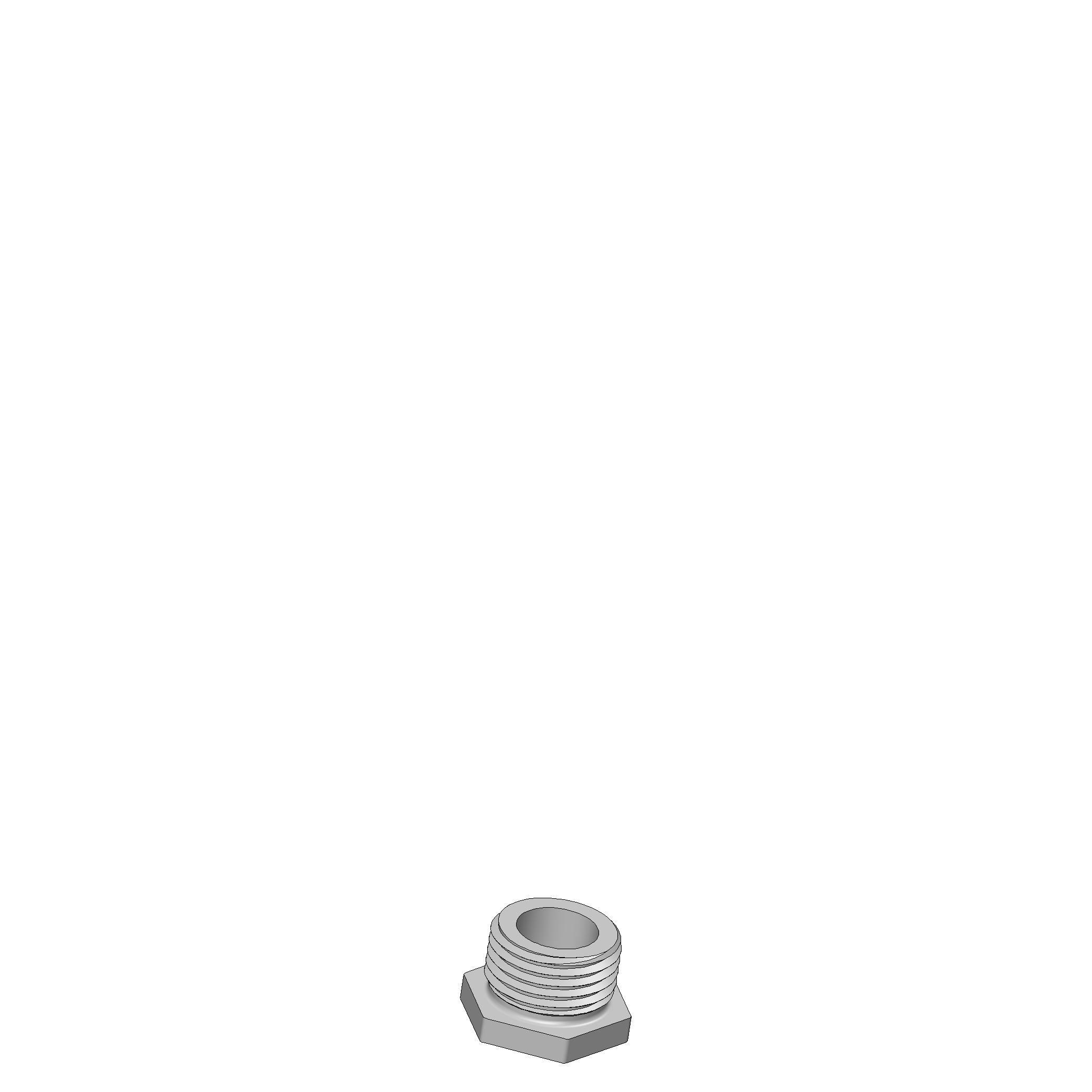

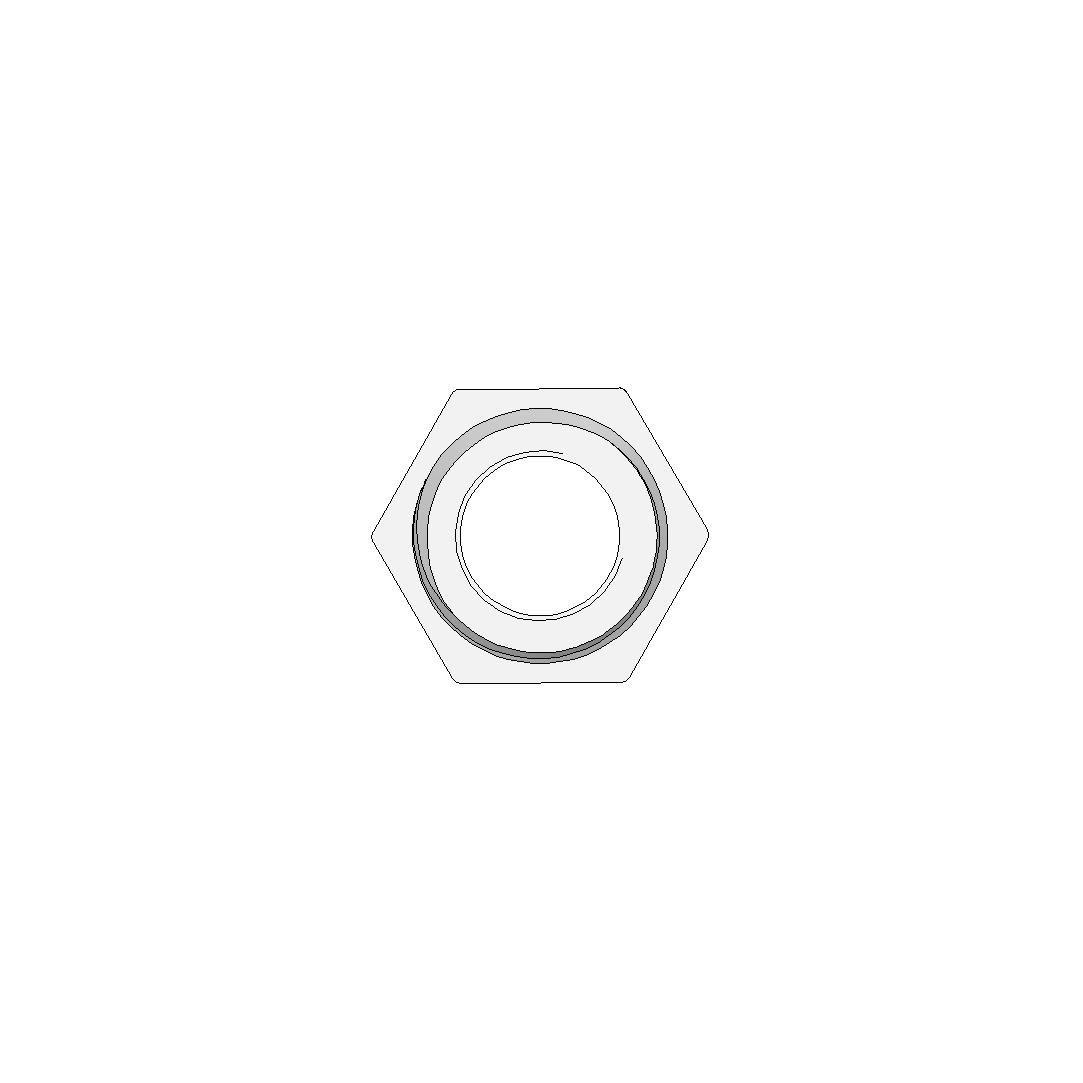

Adapterhülse Markiereinheit ADH-ME-M8-M12-SW14 Artikel 108441

Downloads
RoHS-Konformitätsbestätigung (DE|PDF)
Produktdatenblatt (DE|pdf)
Dokument (108441__Kundenzeichnung.PDF)
CAD-Daten (INGUN_108441.STEP)
Dokument (108441_Montagezeichnung.PDF)
Direktauswahl
ADH-ME-M8-M12-SW14 (108441)
ADH-ME-M8-M12-SW14 (108441) ADH-ME-M8-R (109138)
Hier können Sie optional eine neue Variante konfigurieren:
Technische Daten
Allgemeine Daten
Produktgruppe : Mechanisches Zubehör
Baureihe : ADH
Typ : Adapterhülse
Ausführung : Einschraubmutter mit Bund
Zubehörtyp : Ausbauzubehör
Werkstoff : 1.4301
Höhe : 9.5 mm
Temperatur min. : + 10 °C
Temperatur max. : + 60 °C
RoHS-konform : RoHS-3
Technische Daten
Montage : Gewinde M12x1(SW14)
Durchmesser : M12x1 mm

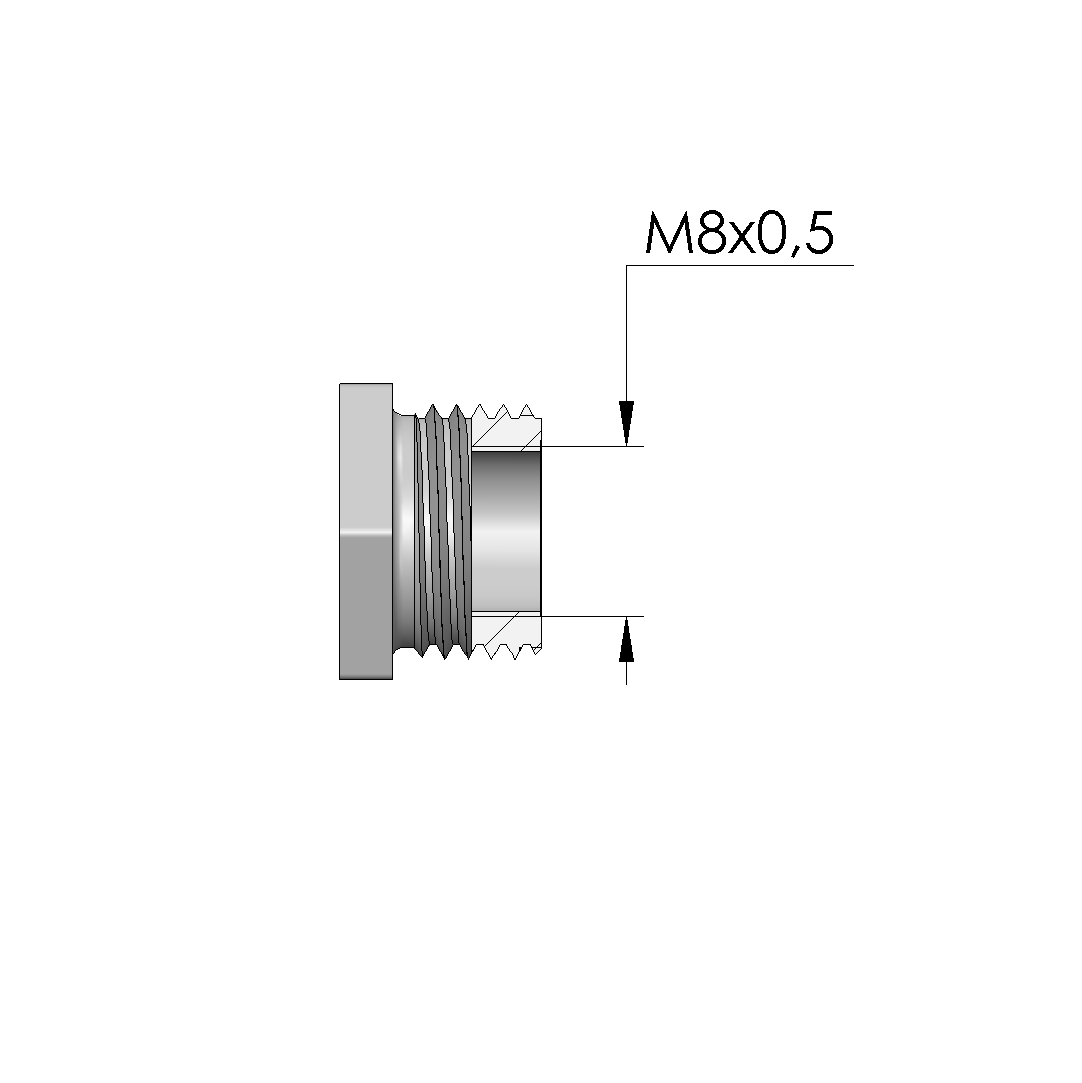

Durchmesser Innen : M8x0.5 mm
Passend für
Markiereinheiten (ME) : ME-E-R2,0-08-053-2S-BL6V-42V

Passende Markiereinheiten

INGUN SELECTION ME-E-R2,0-08-053-2S-BL6V-42V
Markiereinheit ME-E-R2,0-08-053-2S-BL6V-42V Artikel 107376
  • Kurze, kompakte Bauweise
  • Markierkopf mit Doppel-Ritzstichel
  • Präzise, stufenlose Positionierbarkeit
  • Schnell wechselbare Graviereinheit
  • Betriebsspannung von 6 V bis 42 V
  • Dauerhafte Markierung unterschiedlicher Werkstoffe
  • Herausragende Lebensdauer mit hoher Verschleißfestigkeit und Verschleißbeständigkeit
  • Typische Abzugskraft aus Kontakthülse: 3 N bis 9,5 N
