Produktinformationen "S-075 214 130 A 1500 L"
- 采用较大的探针，可提高触击精度、延长使用寿命
- 由于省去了针套（“Socketless”，无针套），栅距得以最小化
- 多种针头形状和弹簧力可供选择，保证了与测试点之间的理想接触
- 适用于现有的无针套系统
| E 尺寸/卡环尺寸: | no name |
|---|---|
| KT designation: | KT-S050, KT-S075 |
| Mounting hole in S-Line spacer plate (SDP): | min. 1,58 |
| Mounting hole in probe plate (KTP): | 1,39 – 1,41 mm |
| RoHS 符合性: | 是 |
| 产品组: | ICT / FCT（在线和功能测试）, INGUN S-Line |
| 子产品组: | INGUN S-Line |
| 安装类型: | 插接式 |
| 安装高度，可调: | 否 |
| 工作行程: | 8 mm |

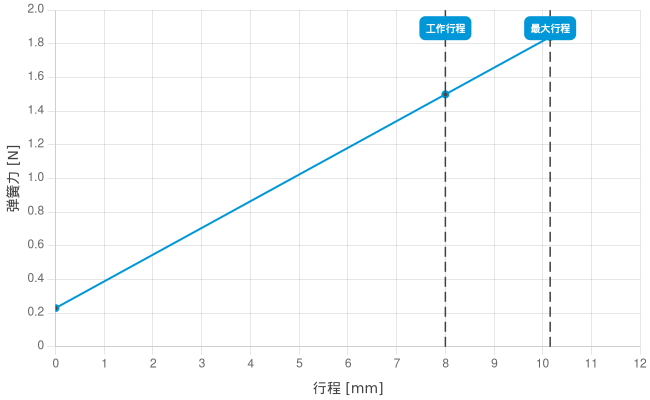

| 工作行程中的弹簧力: | 1,5 N |
| 弹簧预紧力: | 0,23 N |
| 快速更换系统: | 是 |
| 总长: | 39,6 mm |
| 探针上的连接类型: | 接触端点 |
| 最大温度: | 80 °C |
| 最大行程: | 10,1 mm |
| 最小温度: | -40 °C |
| 栅格: | 1,91 mm |
| 电磁: | 是 |
| 电阻 (Ri) 典型值: | 30 mOhm |
| 结构系列: | S-075, S-075 L 长型 |
| 触探装置，所属: | 焊盘, 接线柱, Pin |
| 载流能力/额定电流: | 5 A |
| 针头形状: | 14 四爪皇冠头，自洁 |
| 针头形状 材料: | 2 钢 |
| 针头形状 表面: | A 金 |
| 针头直径: | 1,3 mm |
| 针管直径: | 1,37 mm |
| 防扭转: | 否 |
Anmelden
Produkt Details
- 采用较大的探针，可提高触击精度、延长使用寿命
- 由于省去了针套（“Socketless”，无针套），栅距得以最小化
- 多种针头形状和弹簧力可供选择，保证了与测试点之间的理想接触
- 适用于现有的无针套系统
Direktauswahl:
Technische Daten
电气数据
- 载流能力/额定电流: 5 A
- 电阻 (Ri) 典型值: 30 mOhm
一般数据
- 安装类型: 插接式
- 结构系列: S-075
- 产品组: INGUN S-Line
- 最大温度: 80 °C
- 栅格: 1,91 mm
- 触探装置，所属: Pin
- 防扭转: 否
- 安装高度，可调: 否
- 结构系列: S-075 L 长型
- RoHS 符合性: 是
- 子产品组: INGUN S-Line
- 最小温度: -40 °C
- 快速更换系统: 是
- 触探装置，所属: 接线柱
- 产品组: ICT / FCT（在线和功能测试）
- 电磁: 是
- 探针上的连接类型: 接触端点
- 触探装置，所属: 焊盘
机械数据
- Mounting hole in S-Line spacer plate (SDP): min. 1,58
- 弹簧预紧力: 0,23 N
- KT designation: KT-S050
- 工作行程中的弹簧力: 1,5 N
- KT designation: KT-S075
- 总长: 39,6 mm
- 最大行程: 10,1 mm
- E 尺寸/卡环尺寸: no name
- 针管直径: 1,37 mm
- 工作行程: 8 mm
- Mounting hole in probe plate (KTP): 1,39 – 1,41 mm
针头形状数据
- 针头直径: 1,3 mm
- 针头形状: 14 四爪皇冠头，自洁
- 针头形状 表面: A 金
- 针头形状 材料: 2 钢
