Produktinformationen "PS-USB3.1C-M-024-G5-B-02"

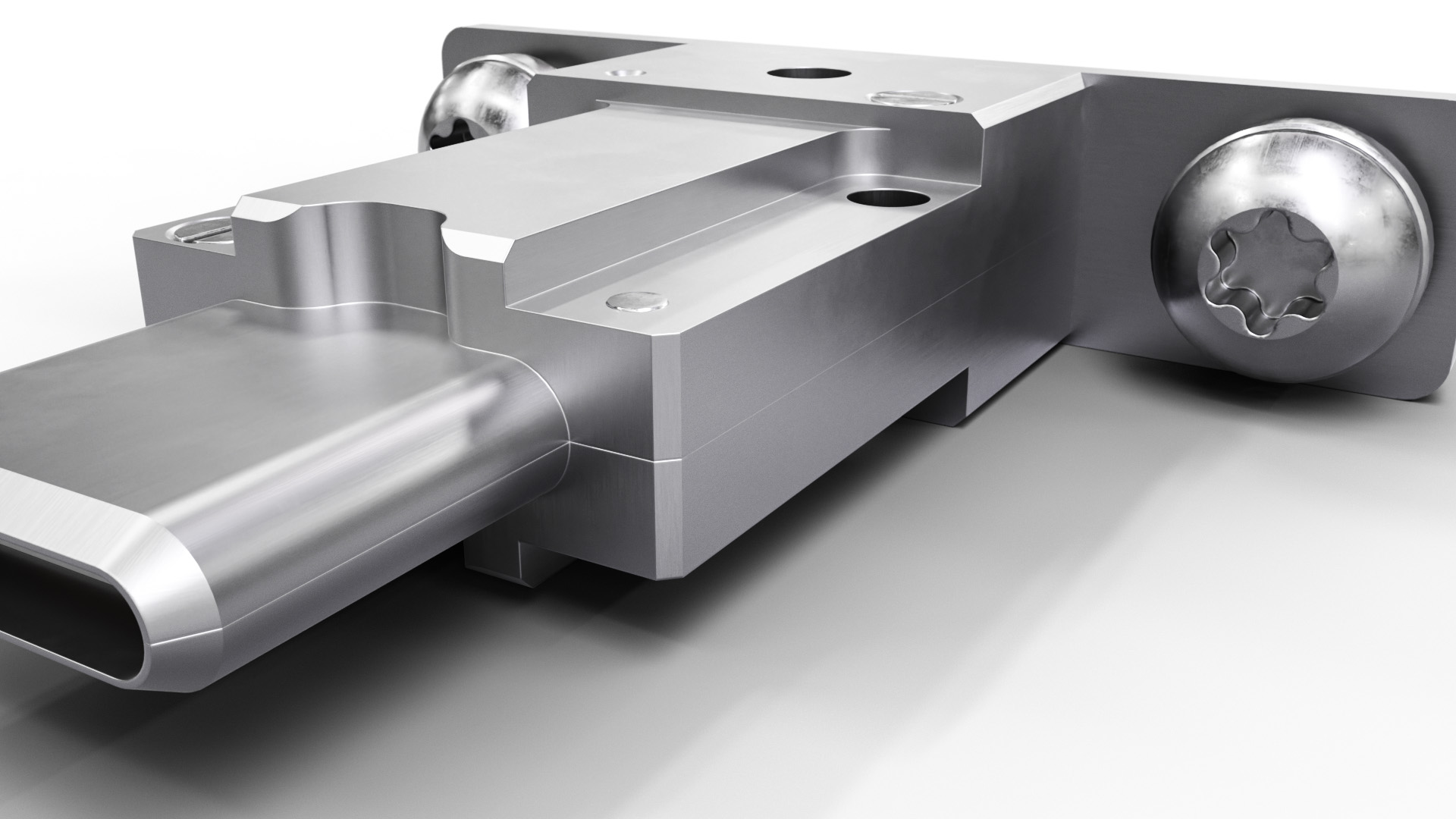

- 加大引入斜面，公差补偿可达 0.4 mm

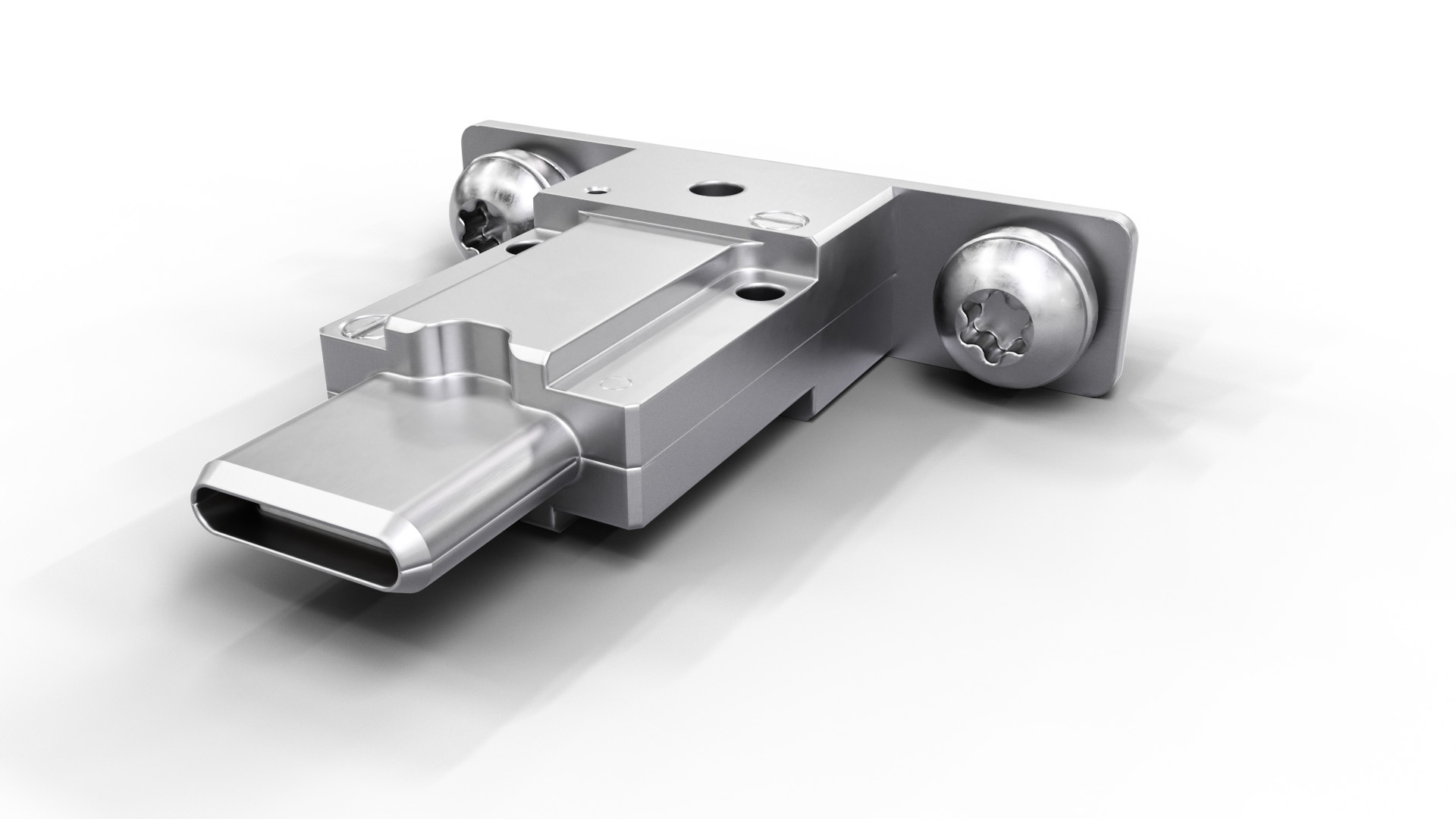

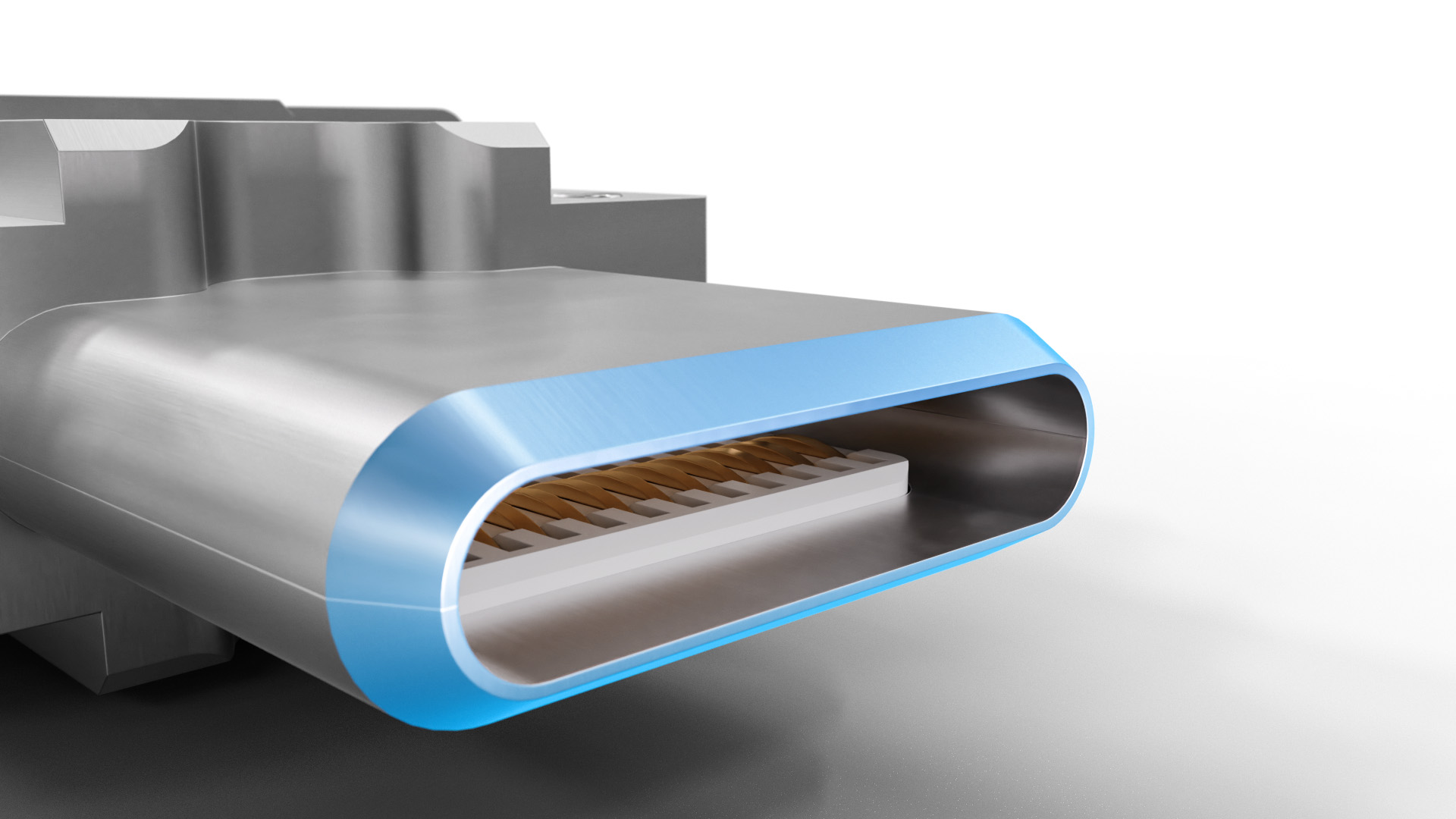

- USB3.1C 测试插头尺寸极小，适用于空间狭窄的应用场合，也适合采用 USB3.1C 的汽车应用
- 出色的使用寿命：取决于不同版本，可超过 50,000 次插拔循环（实验室条件下）
- 精密、低磨损触探 USB 插头连接器

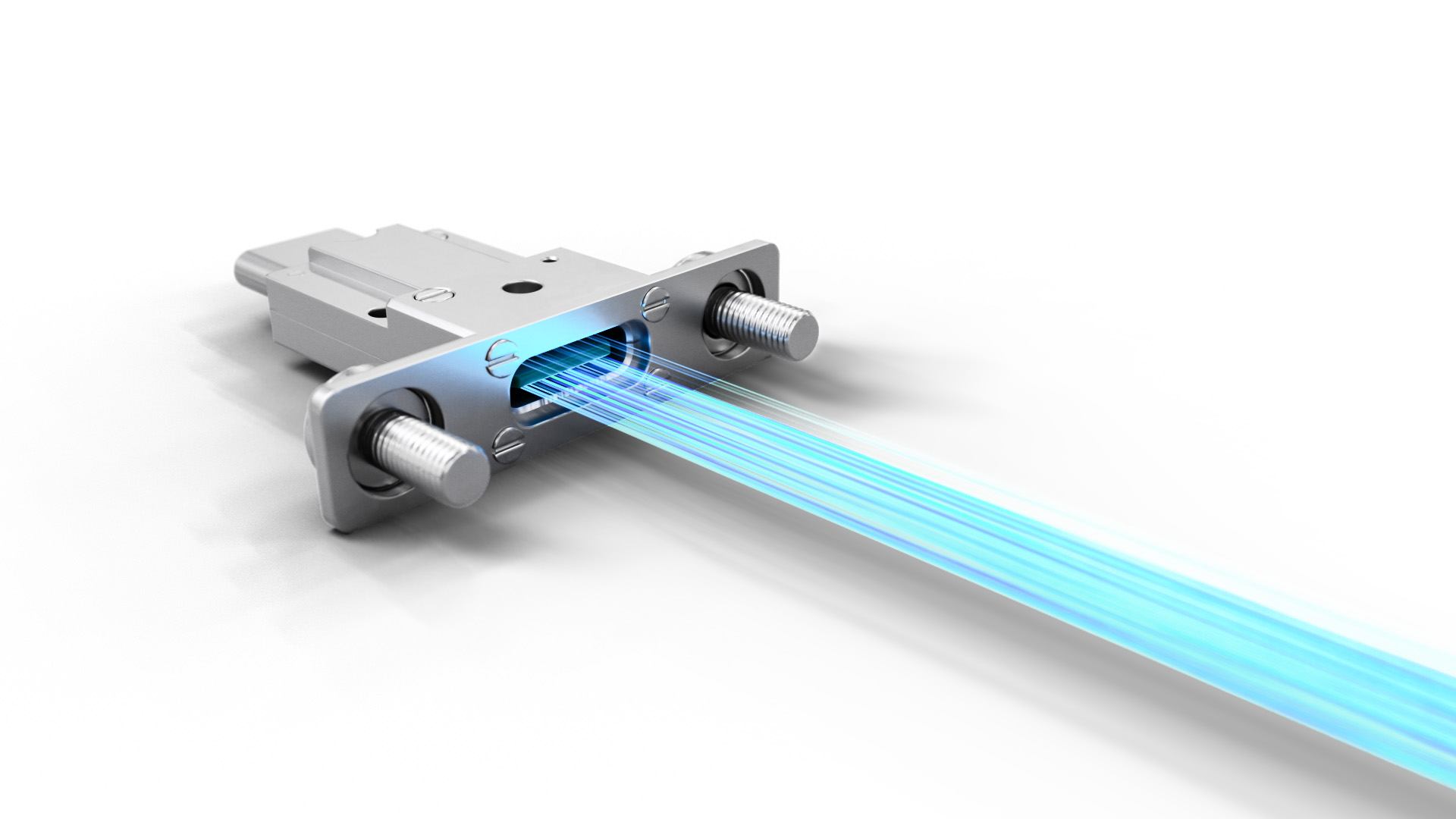

- 过程可靠的数据传输

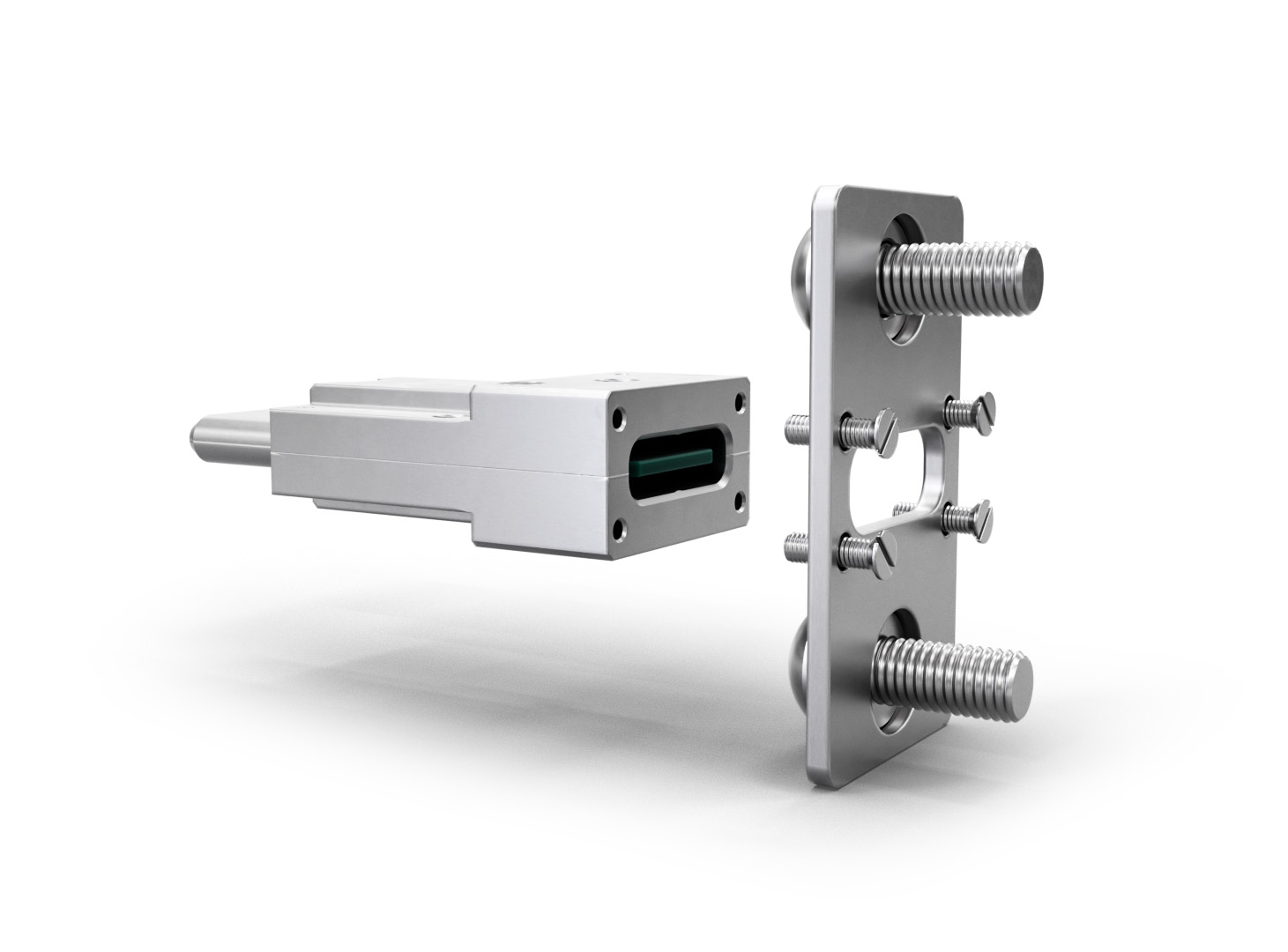

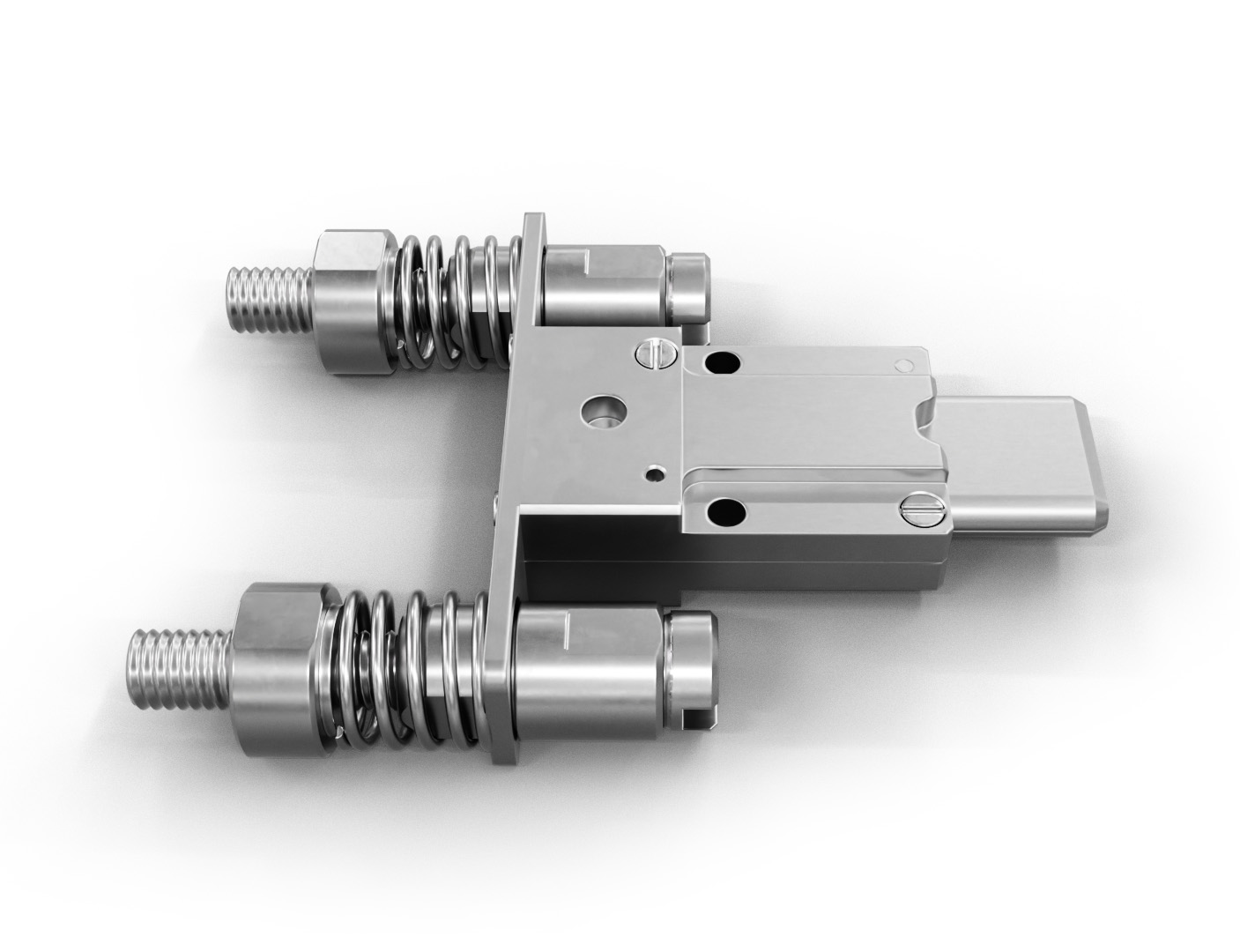

- 可选弹簧元件（104148：一套 2 件 - 5N）可以补偿 ±0.4 mm 的公差和角度误差。

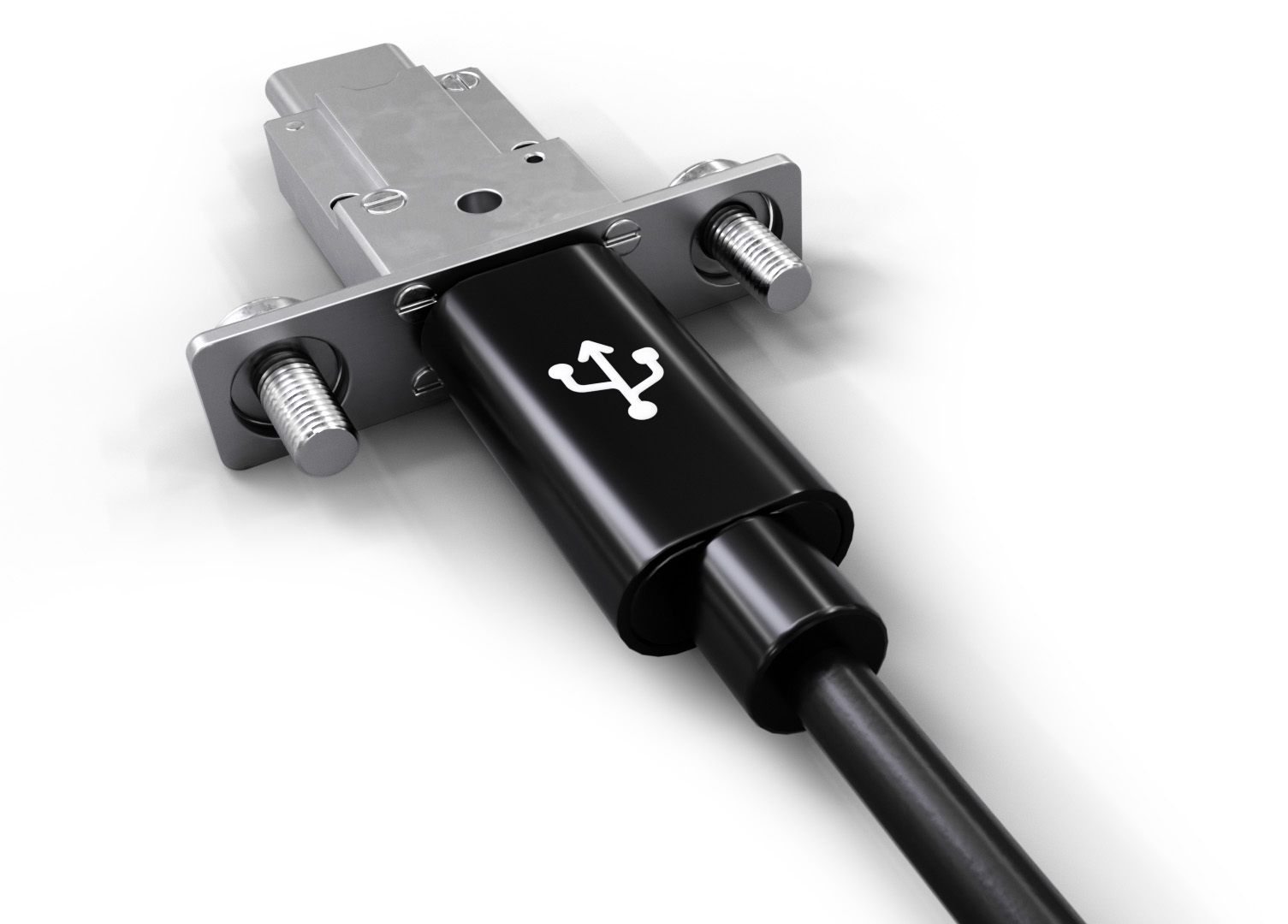

- 接口：通过原装 USB3.1C 插头向测试系统传输信号
| RoHS 符合性: | 是 |
|---|---|
| 产品组: | PS 测试插头 |
| 信号线最大载流能力: | 3 A |
| 信号线极数: | 24 |
| 信号线，可更换: | 否 |
| 合适的组件公母性: | F 信号线母头/插座 |
| 合适的组件接口: | USB 3.1-C |
| 子系列: | PS-USB |
| 安装高度，不含针套: | 26,5 mm |
| 宽度: | 30 mm |
| 总长: | 27,5 mm |
| 最大功率: | 15 W |
| 最大数据传输速率: | 10 Gbit/s |
| 最大温度: | 75 °C |
| 最小温度: | -20 °C |
| 栅格: | 8 mm |
| 结构系列: | PS |
| 被测器件/触点: | USB3.1-C |
| 被测器件公母性: | F 信号线母头/插座 |
| 贯通式活塞: | 否 |
| 阻抗: | 90 Ohm |
| 高度: | 7 mm |
Anmelden
Produkt Details
- 加大引入斜面，公差补偿可达 0.4 mm
- USB3.1C 测试插头尺寸极小，适用于空间狭窄的应用场合，也适合采用 USB3.1C 的汽车应用
- 出色的使用寿命：取决于不同版本，可超过 50,000 次插拔循环（实验室条件下）
- 精密、低磨损触探 USB 插头连接器
- 过程可靠的数据传输
- 可选弹簧元件（104148：一套 2 件 - 5N）可以补偿 ±0.4 mm 的公差和角度误差。
- 接口：通过原装 USB3.1C 插头向测试系统传输信号
Direktauswahl:
Technische Daten
电气数据
- 阻抗: 90 Ohm
- 最大数据传输速率: 10 Gbit/s
- 最大功率: 15 W
一般数据
- 产品组: PS 测试插头
- 结构系列: PS
- 子系列: PS-USB
- 栅格: 8 mm
- 被测器件/触点: USB3.1-C
- 被测器件公母性: F 信号线母头/插座
- 贯通式活塞: 否
- 合适的组件接口: USB 3.1-C
- 合适的组件公母性: F 信号线母头/插座

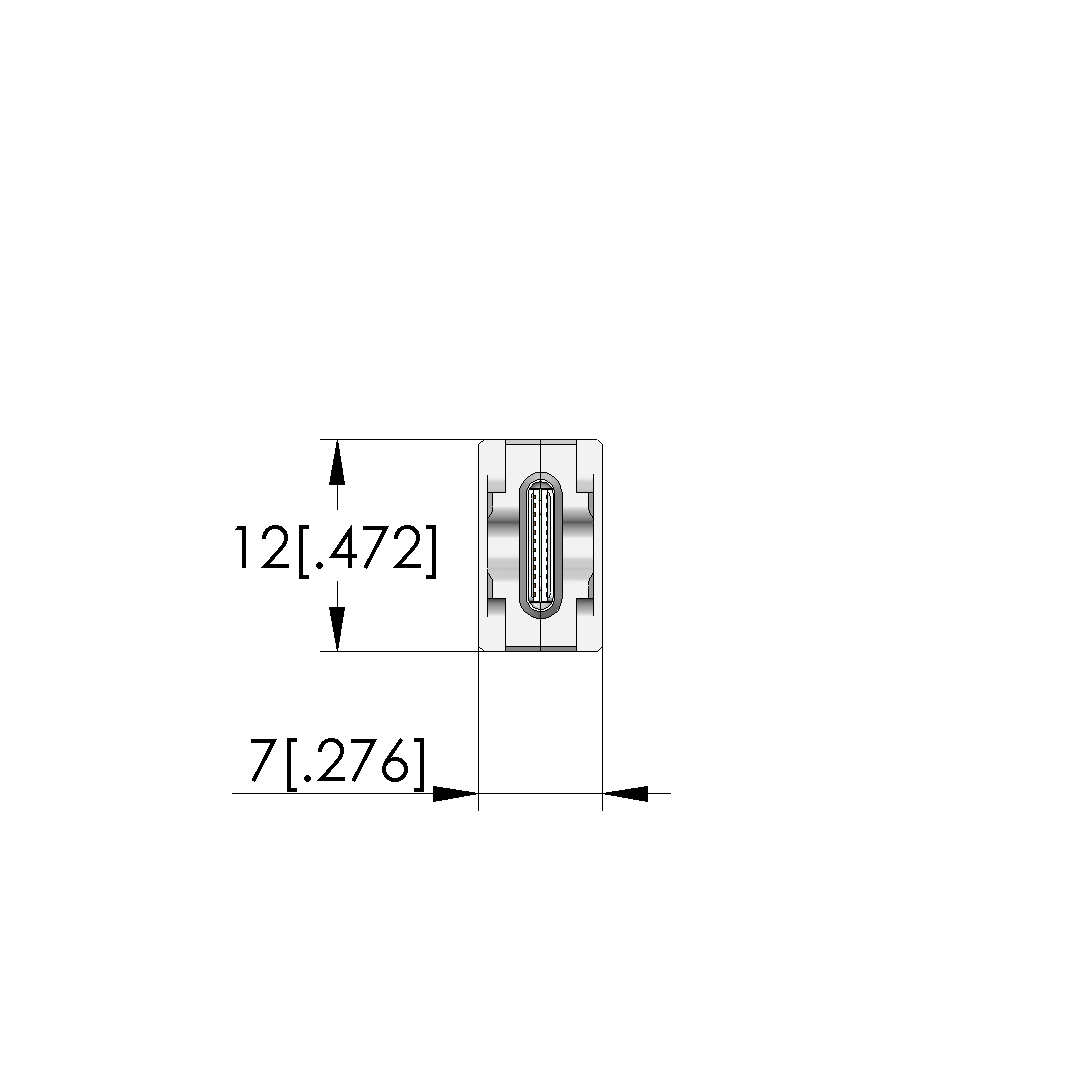

- 宽度: 30 mm
- 高度: 7 mm
- 最小温度: -20 °C
- 最大温度: 75 °C
- RoHS 符合性: 是
信号导体数据
- 信号线，可更换: 否
- 信号线最大载流能力: 3 A
- 信号线极数: 24

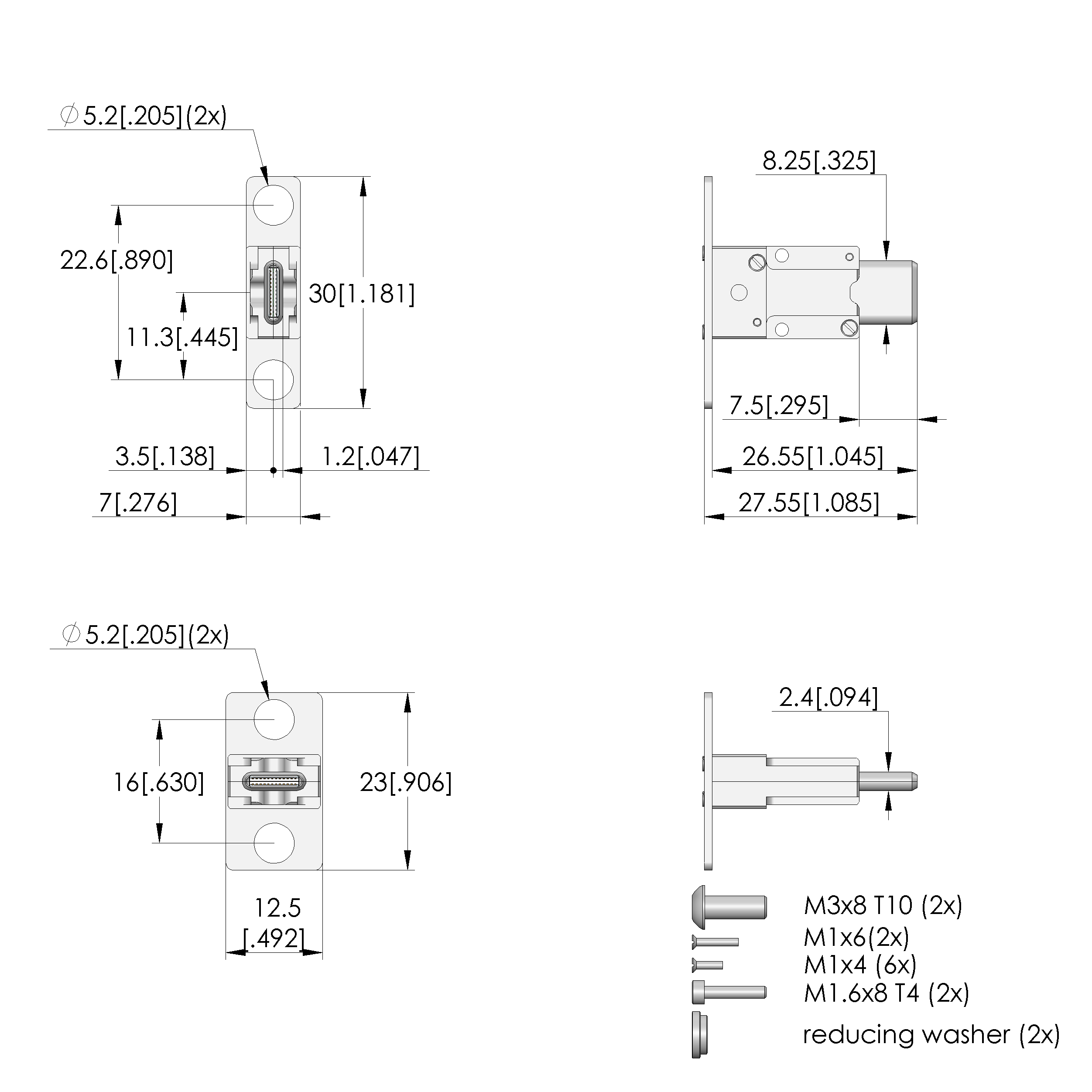

机械数据
- 总长: 27,5 mm
- 安装高度，不含针套: 26,5 mm
