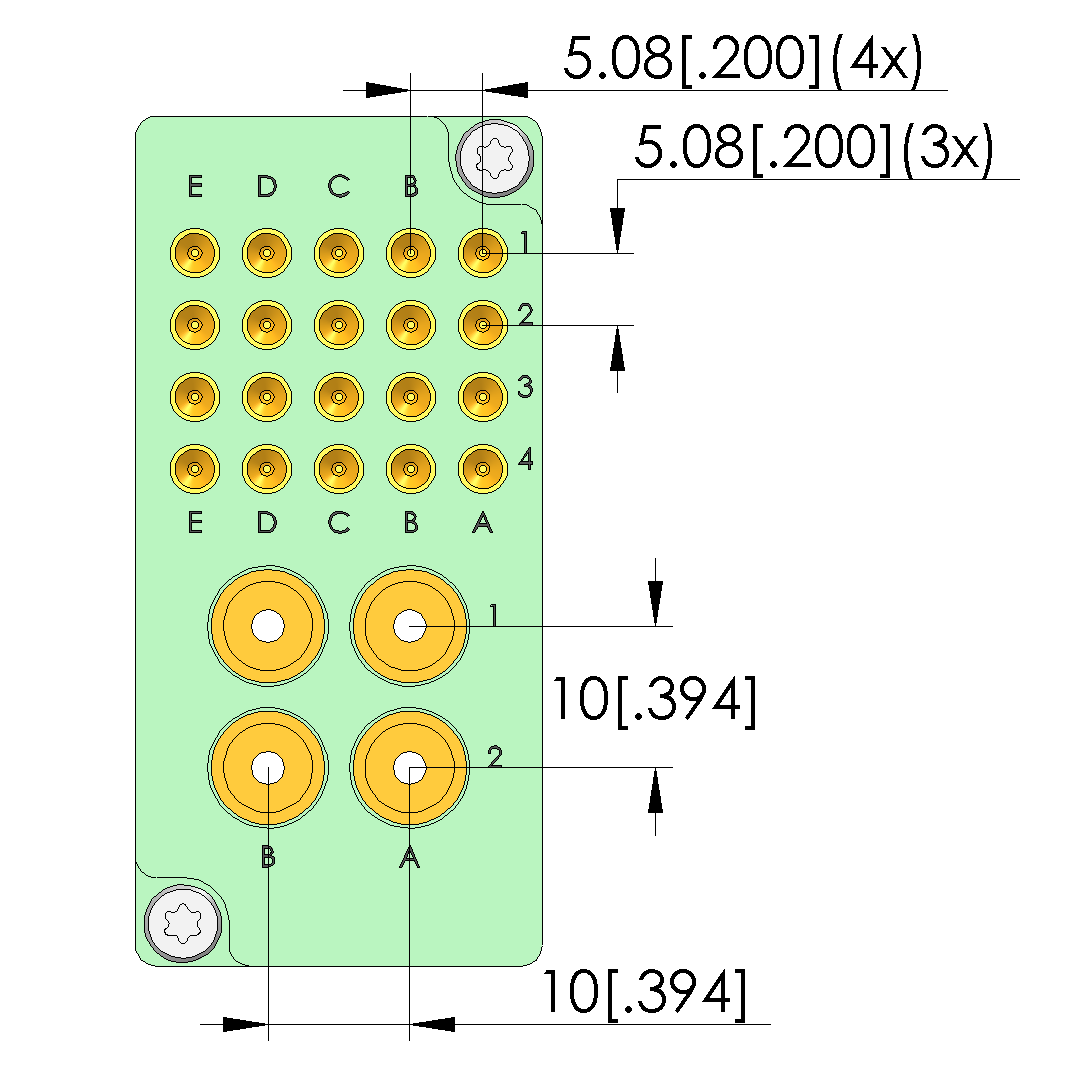

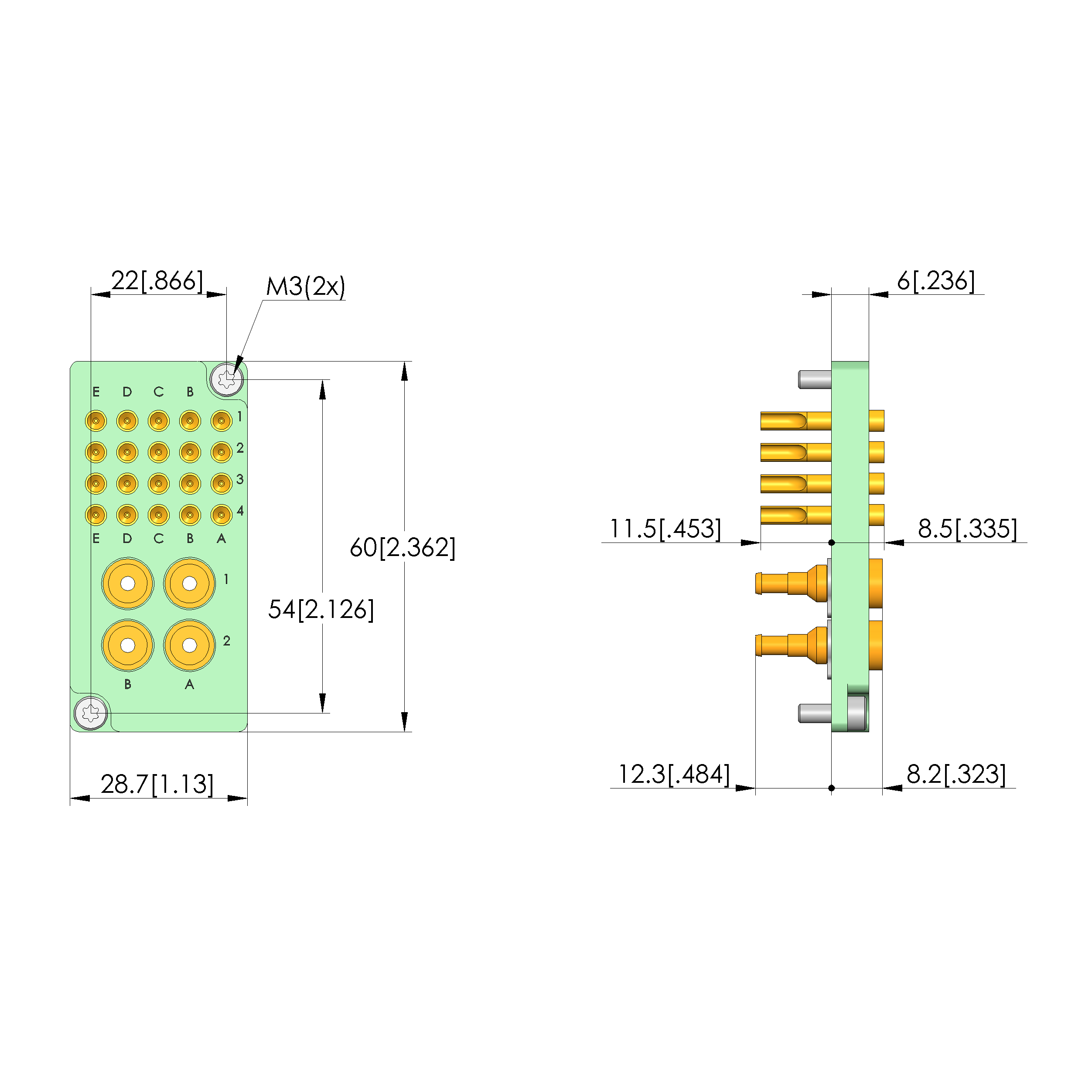

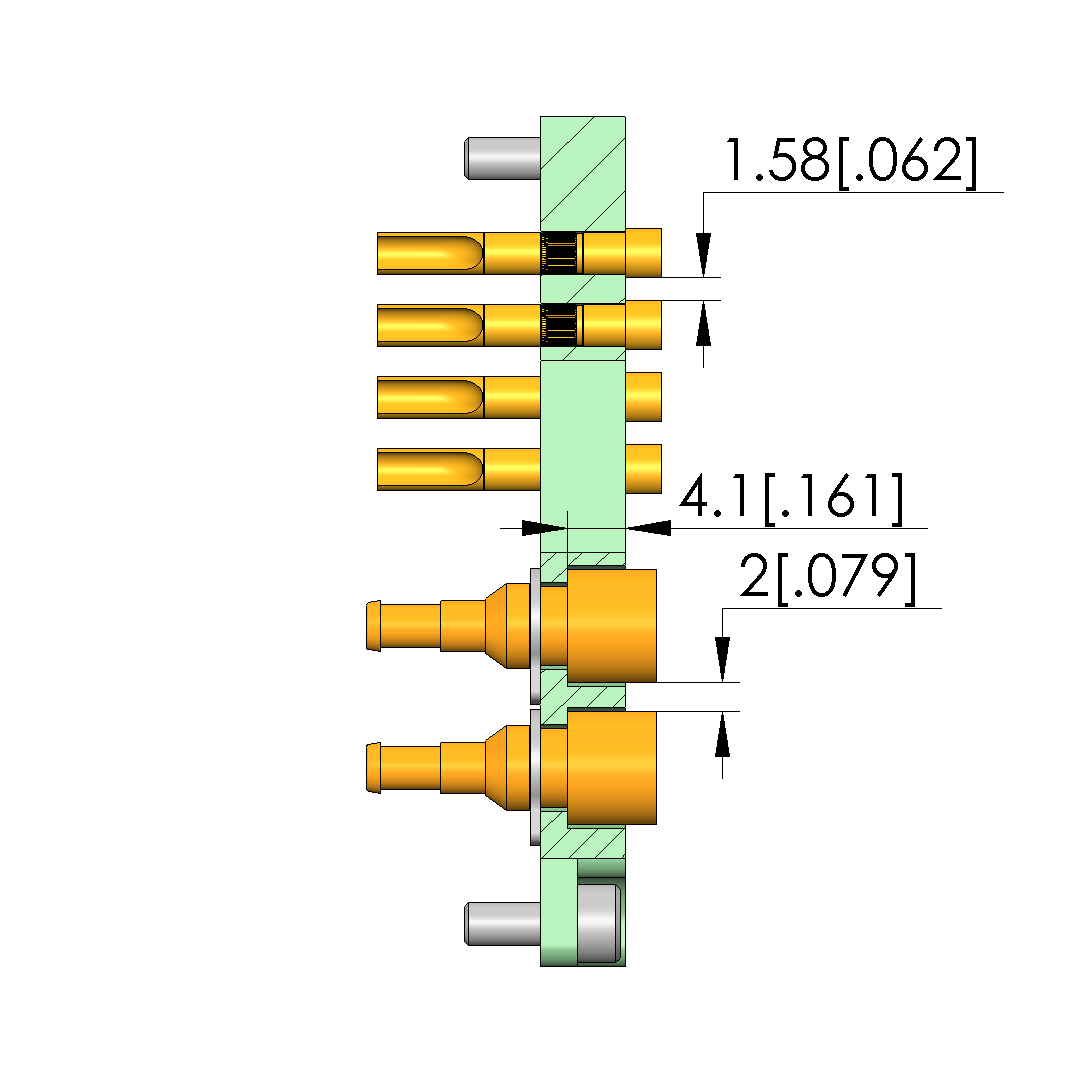

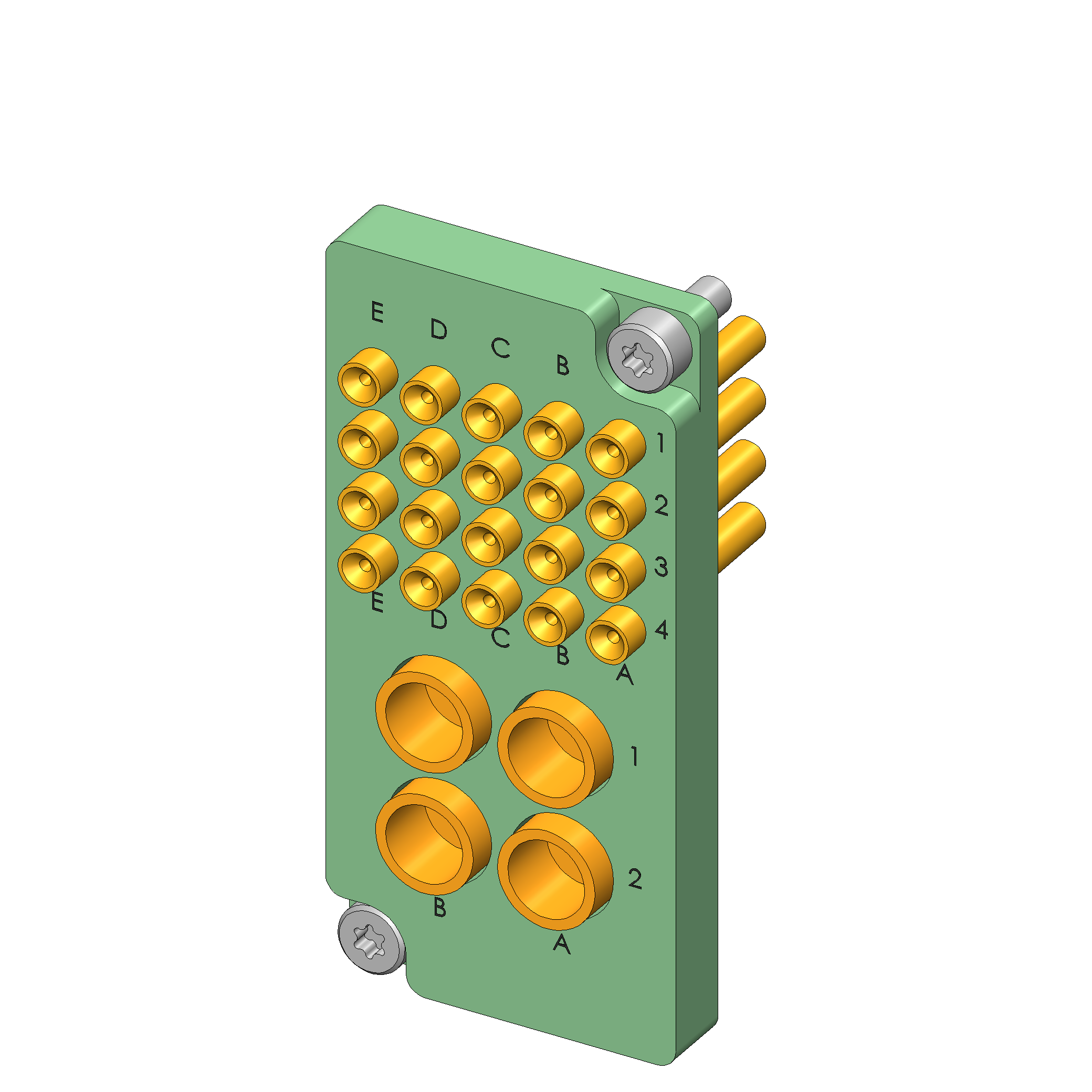

Bloc interface SB-P-MB-20/4-30A/PK3 Article 31867
- Utilisation possible dans tous les adaptateurs de contrôle avec interface pylône interne ou externe
- Résistances de transition réduites et constantes
- Haute sécurité du contact et haute qualité de transmission
- Transmission, sûre durant le processus, de plusieurs combinaisons de signaux
Bloc interface SB-P-MB-20/4-30A/PK3 Article 31867
Merci de vous identifier pour pouvoir afficher le prix !
Se connecter
Les prix listés dans le barème sont affichés arrondis, raison pour laquelle des différences sont possibles dans le prix total.
frais de port
* Les prix sont arrondis à deux décimales.
Données techniques
| Groupe de produits : | Blocs d’interface (SB) |
|---|---|
| Série : | SB-MB |
| Type : | Bloc de mélange |
| Version : | Côté objet à tester |
| Type d’accessoire : | Accessoires d’équipement |
| Garniture : | 20/4 |
| Poids : | 0.03 kg |
| Température min. : | - 30 °C |
| Température max. : | + 120 °C |
| Conforme RoHS : | RoHS-3;6c |
| Distance de travail : | 15.1 +/- 0.5 mm |
|---|---|
| Centrage : | - mm |
| Raccordement : | Creux de soud./nipple d'enfich. |
| Nombre de pôles : | 20 |
| Raccord d’air comprimé : | PK-3 |
| Air comprimé typique : | 6 bar |
| Coupure de l’air comprimé : | non |
| Qualité de l’air comprimé : | ISO 8573-1:2010 |
| Intensité max. une GKS : | 30 A |
| Intensité max. toutes GKS : | 10 A |
| Tension max. : | 1180 V |
| Puissance perdue max. : | 25 W |
| Section de ligne min. : | 1.5 mm² |
| Pièce antagoniste 1 adaptée : | SB-T-MB-20/4-30A/PK3 |
|---|---|
| Kits de remplacement MA (ATS MA) : | ATS MAxx |
| Kits de remplacement VA (ATS VA) : | ATS VIN2040, ATS VIN2040-2 |
| Kits de remplacement PA (ATS PA) : | ATS PAZ100 |
