Tellerkontaktstift T-112 305 064 760 100A5002M Artikel T-112-0180

  • Tellernadeln werden zur Überprüfung der richtigen Position der Kontaktterminals (Kontaktbleche) in den Stecker-Gehäusen eingesetzt. Zeitgleich kann ein Verbindungstest durchgeführt werden. Nur bei richtiger Lage wird über den Pin der Tellernadel ein Kontakt hergestellt.
  • Zur optimalen Kontaktierung sind unterschiedliche Kopfformen in verschiedenen Kopf-Ø, Teller-Ø und Pin-Längen verfügbar
Mehr anzeigen Weniger anzeigen

Tellerkontaktstift T-112 305 064 760 100A5002M Artikel T-112-0180

Bitte melden Sie sich an, um den Preis anzuzeigen!
Die in der Staffel gelisteten Preise werden gerundet angezeigt, daher sind Abweichung im Gesamtpreis möglich. Versandkosten * Die Preise sind auf zwei Nachkommastellen gerundet.
Downloads
RoHS-Konformitätsbestätigung (DE|PDF)
Produktdatenblatt (DE|pdf)
CAD-Daten (INGUN_T-112_305_064_760_100Axx02M.STEP)
Direktauswahl
T-112 305 064 760 100A5002M (T-112-0180)
T-112 302 065 300 100A1502M (T-112-0081) T-112 302 070 200 180A1502M (T-112-0013) T-112 302 070 200 180A2202M (T-112-0070) T-112 302 070 200 180A3002M (T-112-0030) T-112 302 080 320 180A1502M (T-112-0058) T-112 302 100 250 180A1502M (T-112-0052) T-112 302 100 300 180A3002M (T-112-0115) T-112 305 080 400 180A1502M (T-112-0035) T-112 305 080 400 250A2202M (T-112-0038) T-112 305 080 460 250A5002M (T-112-0026) T-112 305 100 260 250A0602M (T-112-0153) T-112 305 100 420 180A1502M (T-112-0044) T-112 305 100 420 180A2202M (T-112-0048) T-112 305 100 490 180A1502M (T-112-0067) T-112 305 080 320 230A2202M (T-112-0037) T-112 305 080 320 230A3002M (T-112-0197) T-112 302 100 320 200A1502M (T-112-0132) T-112 305 064 460 180A1502M (T-112-0034) T-112 305 065 250 180A0802M (T-112-0173) T-112 305 065 250 180A2202M (T-112-0032) T-112 305 065 270 150A1502M (T-112-0069) INGUN SELECTION T-112 305 065 270 150A2202MG (T-112-0024) T-112 305 065 340 180A0802M (T-112-0064) T-112 305 065 340 180A1502M (T-112-0055) T-112 305 065 340 300A5002M (T-112-0084) T-112 305 065 430 150A1502M (T-112-0043) INGUN SELECTION T-112 305 065 430 150A3002M (T-112-0155) T-112 305 080 280 180A3002M (T-112-0050) T-112 302 102 318 245A5002M (T-112-0091) T-112 302 064 508 200A1502M (T-112-0095) T-112 302 070 080 180A1502M (T-112-0146) T-112 305 120 230 170A2202M (T-112-0127) T-112 302 100 150 180A3002M (T-112-0124) T-112 302 100 400 180A3002M (T-112-0134) T-112 302 100 545 150A1502M (T-112-0138) T-112 302 100 400 180A1502M (T-112-0139) T-112 302 100 450 180A3002M (T-112-0151) T-112 302 120 120 150A1502M (T-112-0210) T-112 305 080 350 180A3002M (T-112-0141) T-112 305 080 500 180A1502M (T-112-0120) T-112 305 080 500 180A3002M (T-112-0152) T-112 305 075 500 200A1502M (T-112-0185) T-112 305 075 550 200A1502M (T-112-0186) T-112 305 075 300 200A1502M (T-112-0200) T-112 305 075 400 200A1502M (T-112-0202) T-112 305 075 250 200A1502 M (T-112-0204) T-112 305 080 200 180A3002M (T-112-0161) T-112 305 064 250 180A1502M (T-112-0162) T-112 305 064 405 200A1502M (T-112-0072) T-112 305 064 300 180A1502M (T-112-0203) T-112 305 065 360 170A1502M (T-112-0133) T-112 305 065 400 180A1502M (T-112-0089) T-112 305 065 400 200A1502M (T-112-0166) T-112 302 070 150 180A3002M (T-112-0182) T-112 305 065 340 180A3002M (T-112-0220) T-112 305 065 450 180A1502M (T-112-0225) T-112 302 065 300 100A0802M (T-112-0126) T-112 302 080 320 180A3002M (T-112-0077) T-112 302 100 250 180A3002M (T-112-0131) T-112 302 100 330 230A1502M (T-112-0012) T-112 302 102 318 245A1502M (T-112-0019) T-112 302 120 200 190A1502M (T-112-0086) T-112 302 130 300 250A1502M (T-112-0004) T-112 302 150 250 300A1502M (T-112-0010) T-112 302 150 250 300A3002M (T-112-0078) T-112 305 064 150 150A1502M (T-112-0045) T-112 305 064 300 150A0602M (T-112-0114) T-112 305 065 200 180A3002M (T-112-0063) T-112 305 065 270 150A3002M (T-112-0140) T-112 305 065 270 150A3002MG (T-112-0113) T-112 305 065 360 180A0802M (T-112-0057) T-112 305 065 360 180A1502M (T-112-0009) T-112 305 065 360 180A2202M (T-112-0033) T-112 305 065 500 150A3002M (T-112-0022) T-112 305 080 280 180A1502M (T-112-0051) T-112 305 080 280 195A1502M (T-112-0007) T-112 305 080 280 195A2202M (T-112-0036) T-112 305 080 280 195A3002M (T-112-0088) T-112 305 080 320 230A0802M (T-112-0061) T-112 305 080 320 350A1502M (T-112-0003) T-112 305 080 400 180A3002M (T-112-0116) T-112 305 080 460 250A0602M (T-112-0023) T-112 305 100 200 180A1502M (T-112-0015) T-112 305 100 200 180A3002M (T-112-0087) T-112 305 100 260 250A3002M (T-112-0079) T-112 305 100 490 180A0602M (T-112-0167) T-112 305 050 360 100A1502M (T-112-0198) T-112 305 064 250 130A1502M (T-112-0191) T-112 305 064 460 180A5005M (T-112-0206) T-112 305 065 250 130A1502M (T-112-0129) T-112 305 064 760 100A5002M (T-112-0180) T-112 305 064 760 100A1502M (T-112-0193) T-112 305 065 400 150A1502M (T-112-0066) T-112 305 080 350 180A1502M (T-112-0181) T-112 305 065 470 170A1502M (T-112-0118) T-112 305 075 650 200A1502M (T-112-0188) T-112 305 080 250 180A3002M (T-112-0143) T-112 305 075 750 200A1502M (T-112-0190) T-112 305 080 250 180A1502M (T-112-0208) T-112 305 064 250 150A1502M (T-112-0090) T-112 302 064 457 200A1502M (T-112-0096) T-112 302 064 356 200A1502M (T-112-0098) T-112 302 065 030 180A1502M (T-112-0164) T-112 302 065 085 180A1502M (T-112-0165) T-112 302 070 150 180A1502M (T-112-0175) T-112 302 070 400 180A3002M (T-112-0179) T-112 302 100 125 180A1502M (T-112-0171) T-112 302 100 200 180A1502M (T-112-0212) T-112 302 100 450 180A1502M (T-112-0156) T-112 302 100 500 180A1502M (T-112-0209) T-112 305 100 490 180A5002M (T-112-0218) T-112 305 064 300 180A3002M (T-112-0223) T-112 305 080 460 250A3002M (T-112-0224) T-112 305 080 320 230A1502M (T-112-0018) T-112 305 080 400 180A0802M (T-112-0065) T-112 305 080 400 250A0802M (T-112-0068) T-112 305 080 400 250A1502M (T-112-0016) T-112 305 080 400 250A3002M (T-112-0080) T-112 305 080 460 250A1502M (T-112-0002) T-112 305 100 260 250A1502M (T-112-0014) T-112 302 065 300 100A3002M (T-112-0205) T-112 302 070 200 180A0802M (T-112-0046) T-112 302 100 300 180A1502M (T-112-0054) T-112 302 100 330 230A3002M (T-112-0029) T-112 302 100 350 250A1502M (T-112-0011) T-112 302 130 300 250A5002M (T-112-0025) T-112 305 064 300 150A1502M (T-112-0071) INGUN SELECTION T-112 305 064 460 180A5002M (T-112-0128) T-112 305 065 200 180A0802M (T-112-0056) T-112 305 065 200 180A1502M (T-112-0160) T-112 305 065 250 180A1502M (T-112-0008) T-112 305 065 250 180A3002M (T-112-0031) T-112 305 065 270 150A0802M (T-112-0163) T-112 305 065 270 150A1502MG (T-112-0020) T-112 305 065 340 300A1502M (T-112-0001) T-112 305 065 360 180A3002M (T-112-0028) T-112 305 065 430 150A0802M (T-112-0154) T-112 305 065 430 150A5002M (T-112-0085) T-112 305 065 500 150A1502M (T-112-0017) T-112 305 065 500 150A5002M (T-112-0021) T-112 305 080 280 250A1502M (T-112-0006) T-112 302 100 100 210A1502M (T-112-0176) T-112 302 100 200 180A3002M (T-112-0142) T-112 302 100 150 180A1502M (T-112-0157) T-112 302 100 115 180A1502M (T-112-0169) T-112 302 100 350 180A3002M (T-112-0149) T-112 302 100 350 180A1502M (T-112-0213) T-112 302 100 500 180A3002M (T-112-0159) T-112 305 064 355 200A1502M (T-112-0073) T-112 305 064 200 200A1502M (T-112-0211) T-112 305 065 300 100A0802M (T-112-0125) T-112 305 065 300 100A1502M (T-112-0144) T-112 305 100 490 180A2202M (T-112-0217) T-112 305 065 360 180A1505M (T-112-0192) T-112 305 065 400 180A0802M (T-112-0060) T-112 305 065 450 180A3002M (T-112-0172) T-112 305 065 500 150A1505M (T-112-0194) T-112 305 075 450 200A1502M (T-112-0184) T-112 305 075 600 200A1502M (T-112-0187) T-112 305 075 350 200A1502M (T-112-0201) T-112 302 064 305 200A1502M (T-112-0099) T-112 302 064 254 200A1502M (T-112-0100) T-112 302 064 203 200A1502M (T-112-0101) T-112 305 080 340 150A1502MG (T-112-0147) T-112 305 100 490 180A3002M (T-112-0221) T-112 305 075 700 200A1502M (T-112-0189) T-112 305 065 400 180A3002M (T-112-0222)
Hier können Sie optional eine neue Variante konfigurieren:
Technische Daten
Allgemeine Daten
Produktgruppe : Schraubkontaktstifte
Unterproduktgruppe : Tellernadeln

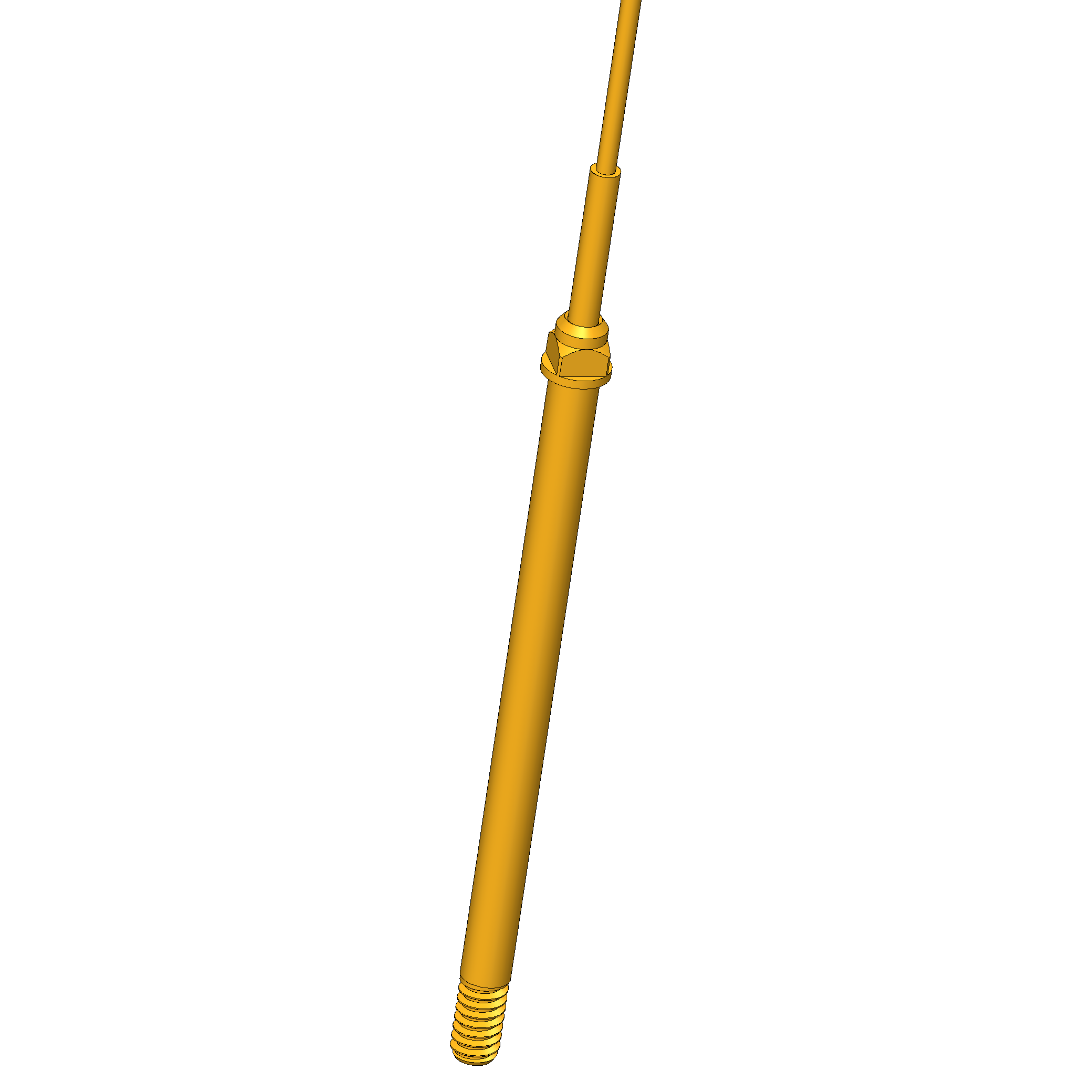

Baureihe : T-112 M einschraubbar
Raster : 2.54 mm
Kontaktierung von : Pad, Weiblicher Konnektor
Magnetisch : ja
Einbauart : einschraubbar
Schnellwechselsystem : ja
Einbauhöhe einstellbar : nein
Verdrehgesichert : nein
Einschraubdrehmoment : 3 - 5 cNm
Passende Kontaktsteckhülse : KS-112 M
Temperatur min. : - 40 °C
Temperatur max. : + 80 °C
RoHS-konform : RoHS-3;6c
Elektrische Daten
Strombelastbarkeit / Nennstrom : 8 A
Widerstand (Ri) typisch : < 20 mOhm
Mechanische Daten
Gesamtlänge : 40.6 mm
Stifthülsendurchmesser : 1.65 mm
Maximaler Hub : 5 mm
Federvorspannung : 1.49 N
E-Maß / Kragenmaß : 02
Federkraft bei Arbeitshub : 5 N
Arbeitshub : 4 mm
Daten zur Kopfform

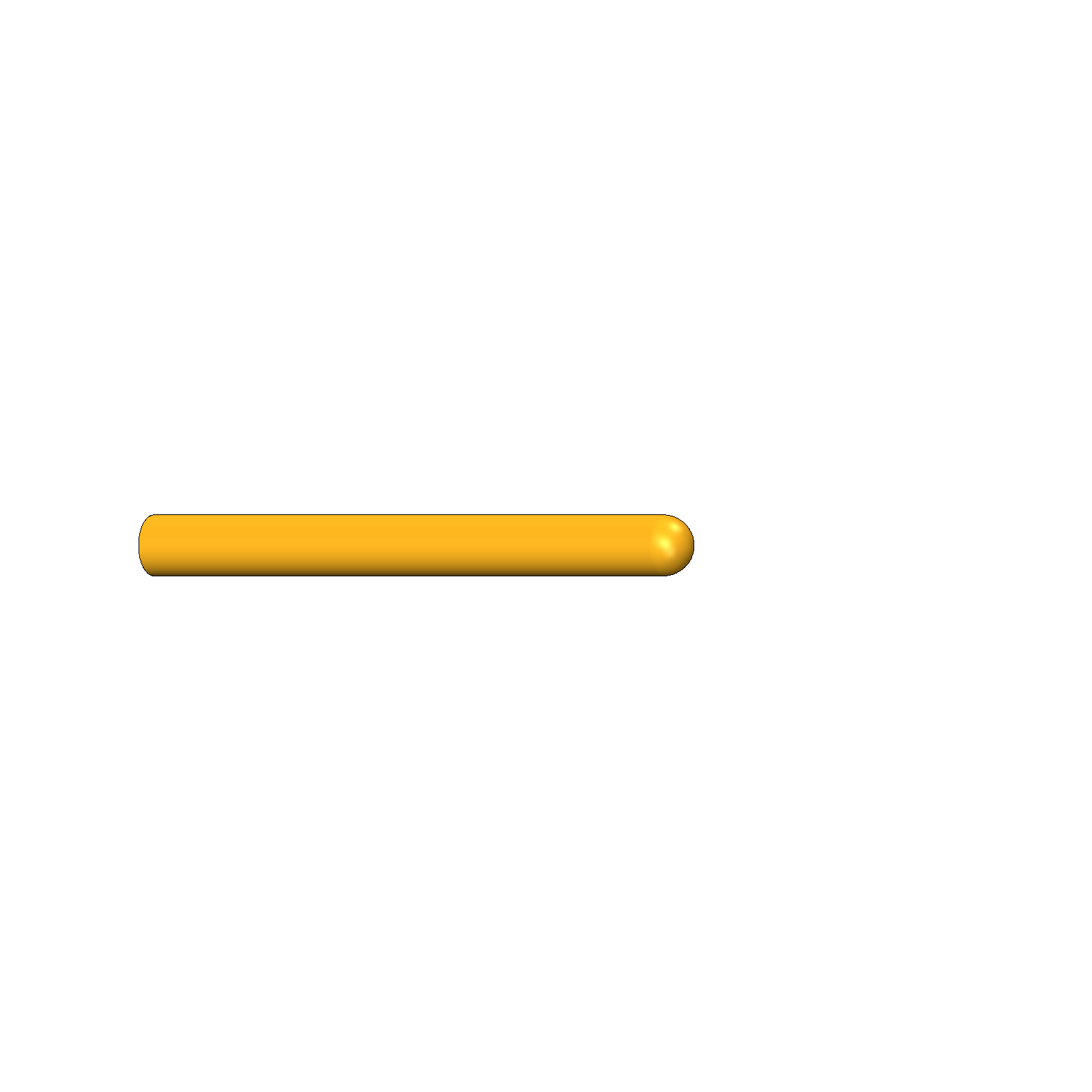

Kopfform : 05 Rund (Vollradius)

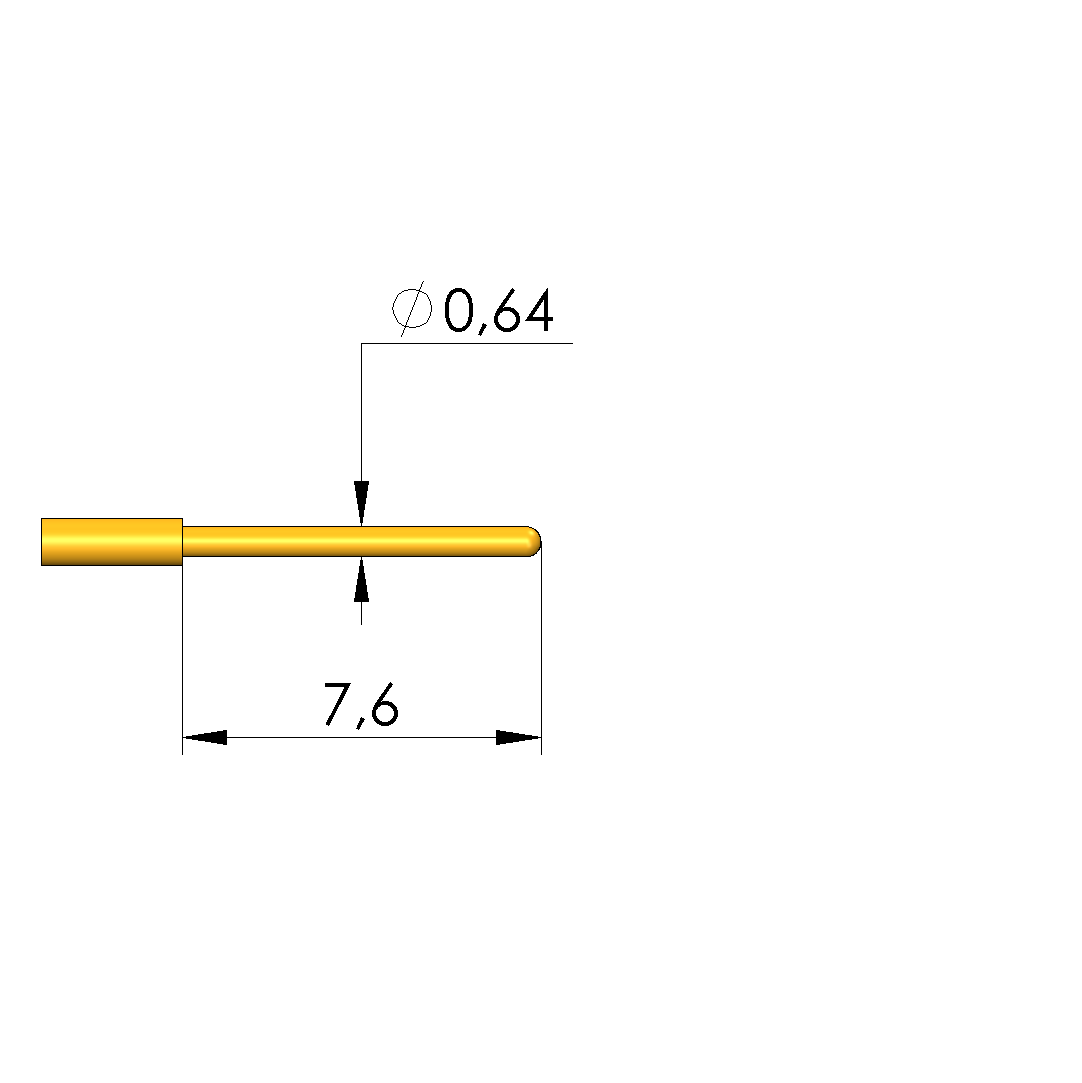

Kopfdurchmesser : 0.64 mm
Kopfform Oberfläche : A Gold
Kopfform Werkstoff : 3 CuBe
Kopfhöhe Tellernadel : 7.6 mm
Teller-Durchmesser : 1 mm
