Hochstromstift HSS-2516 Artikel HSS-2516

Robuste Hochstromstifte für raue Umgebungsbedingungen mit Querkräften und Vibrationen
Gut geeignet als permanentes bzw. trennbares Kontaktelement im Maschinenbau, besonders in Kombination mit den verfügbaren Kontaktteilen
Hohe Strombelastbarkeit, der elektrische Anschluss erfolgt über einen Ringschuh

Hochstromstift HSS-2516 Artikel HSS-2516

Bitte melden Sie sich an, um den Preis anzuzeigen! Anmelden

Die in der Staffel gelisteten Preise werden gerundet angezeigt, daher sind Abweichung im Gesamtpreis möglich. Versandkosten * Die Preise sind auf zwei Nachkommastellen gerundet.

Downloads

RoHS-Konformitätsbestätigung (DE|PDF)

CAD-Daten (INGUN_HSS-2516.STEP)

Produktdatenblatt (DE|pdf)

Direktauswahl

HSS-2516 (HSS-2516) INGUN SELECTION

Hier können Sie optional eine neue Variante konfigurieren:

Technische Daten

Allgemeine Daten
Produktgruppe :	Hochstrom Kontaktstifte
Unterproduktgruppe :	Robuste HSS (Stift / Kontaktteil)
Baureihe :	HSS-2516
Raster :	20 mm
Kontaktierung von :	Pad, Weiblicher Konnektor
Magnetisch :	ja
Einbauart :	steckbar
Schnellwechselsystem :	nein
Anschlussart am Kontaktstift :	Gewindeanschluss
Einbauhöhe einstellbar :	nein
Verdrehgesichert :	nein
Temperatur min. :	+ 0 °C
Temperatur max. :	+ 80 °C
RoHS-konform :	RoHS-3

Elektrische Daten

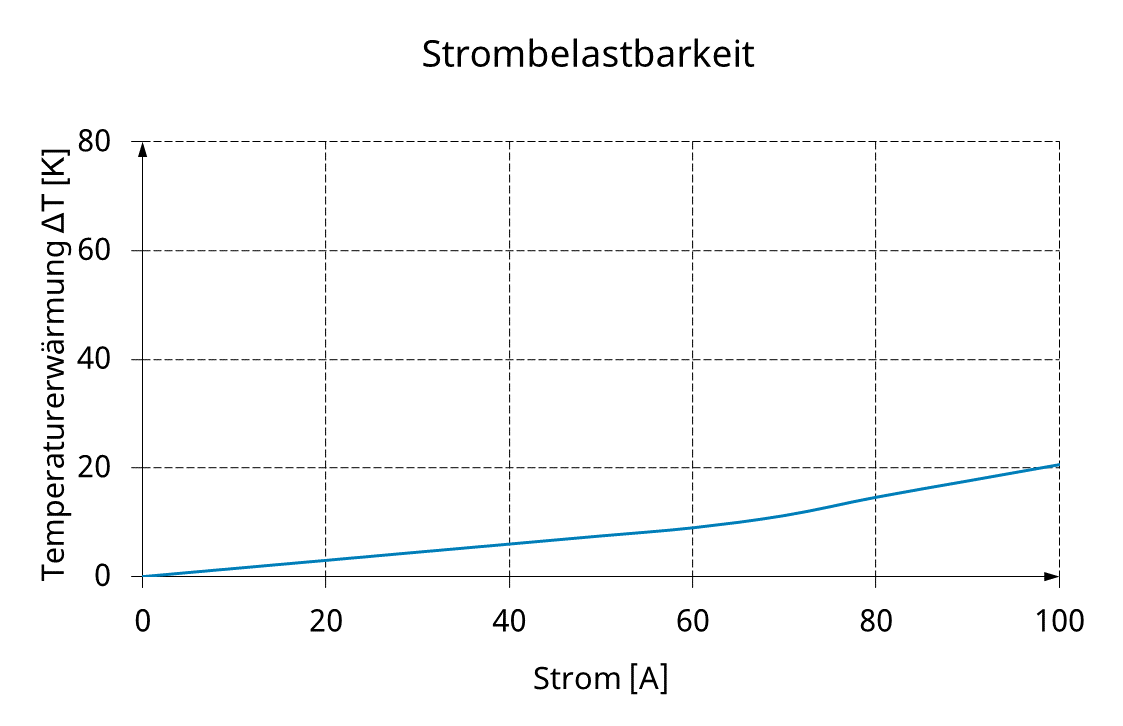

Strombelastbarkeit / Nennstrom :	100 A
Widerstand (Ri) typisch :	< 1 mOhm

Mechanische Daten
Gesamtlänge :	81.2 mm
Stifthülsendurchmesser :	15 mm
Maximaler Hub :	12 mm
Federvorspannung :	7 N
Arbeitshub :	7 mm

Daten zur Wireless Kontaktsteckhülse
Federkraft bei Arbeitshub :	17 N

Daten zur Kopfform
Kopfform :	05 Rund (Vollradius)
Kopfdurchmesser :	9 mm
Kopfform Oberfläche :	S Silber
Kopfform Werkstoff :	1 Messing
