Hochfrequenzstift HFS-410 358 080 A 5042 Z M Artikel HFS-410-0027

Kurze Standardbaureihe
Bis 2 GHz
Kabel-Interface MCX
Zum Einschrauben
Kontaktsteckhülse KS-410 KM5-R, KS-410 KM5-F

Hochfrequenzstift HFS-410 358 080 A 5042 Z M Artikel HFS-410-0027

Bitte melden Sie sich an, um den Preis anzuzeigen! Anmelden

Die in der Staffel gelisteten Preise werden gerundet angezeigt, daher sind Abweichung im Gesamtpreis möglich. Versandkosten * Die Preise sind auf zwei Nachkommastellen gerundet.

Downloads

RoHS-Konformitätsbestätigung (DE|PDF)

CAD-Daten (INGUN_HFS-4x0_358_080_A_xx42_Z_M.STEP)

Produktdatenblatt (DE|pdf)

Direktauswahl

HFS-410 358 080 A 5042 Z M (HFS-410-0027)

HFS-410 303 150 A 5042 RF3 M (HFS-410-0054) HFS-410 358 080 A 5042 Z M (HFS-410-0027) HFS-410 303 090 A 5043 Y6 M (HFS-410-0019) HFS-410 308 080 A 5042 ZE3 M (HFS-410-0081) HFS-410 303 150 A 5043 F-Y14 M (HFS-410-0071) HFS-410 303 150 A 5043 Y M (HFS-410-0031) HFS-410 303 150 A 5042 F M (HFS-410-0077) HFS-410 308 080 A 5042 ZE M (HFS-410-0085)

Hier können Sie optional eine neue Variante konfigurieren:

Technische Daten

Allgemeine Daten
Produktgruppe :	HFS Hochfrequenz Kontaktstifte
Baureihe :	HFS-410
Unterbaureihe :	HFS-410 M kurz Version, einschraubbar
Raster :	6.5 mm
Prüfling / Kontakt :	MMCX
Einbauart :	einschraubbar
Geschlecht Prüfling :	F Signalleiter weiblich / Buchse
Schwimmend gelagert :	nein
Verdrehgesichert :	ja
Durchgehender Kolben :	ja
Interface passendes Assembly :	MCX 50 Ohm
Geschlecht passendes Assembly :	M Signalleiter männlich / Stecker
KS-Unterbaureihe :	KS-410 M Schraubversion
Temperatur min. :	- 40 °C
Temperatur max. :	+ 80 °C
RoHS-konform :	RoHS-3;6c

Daten zum Außenleiter

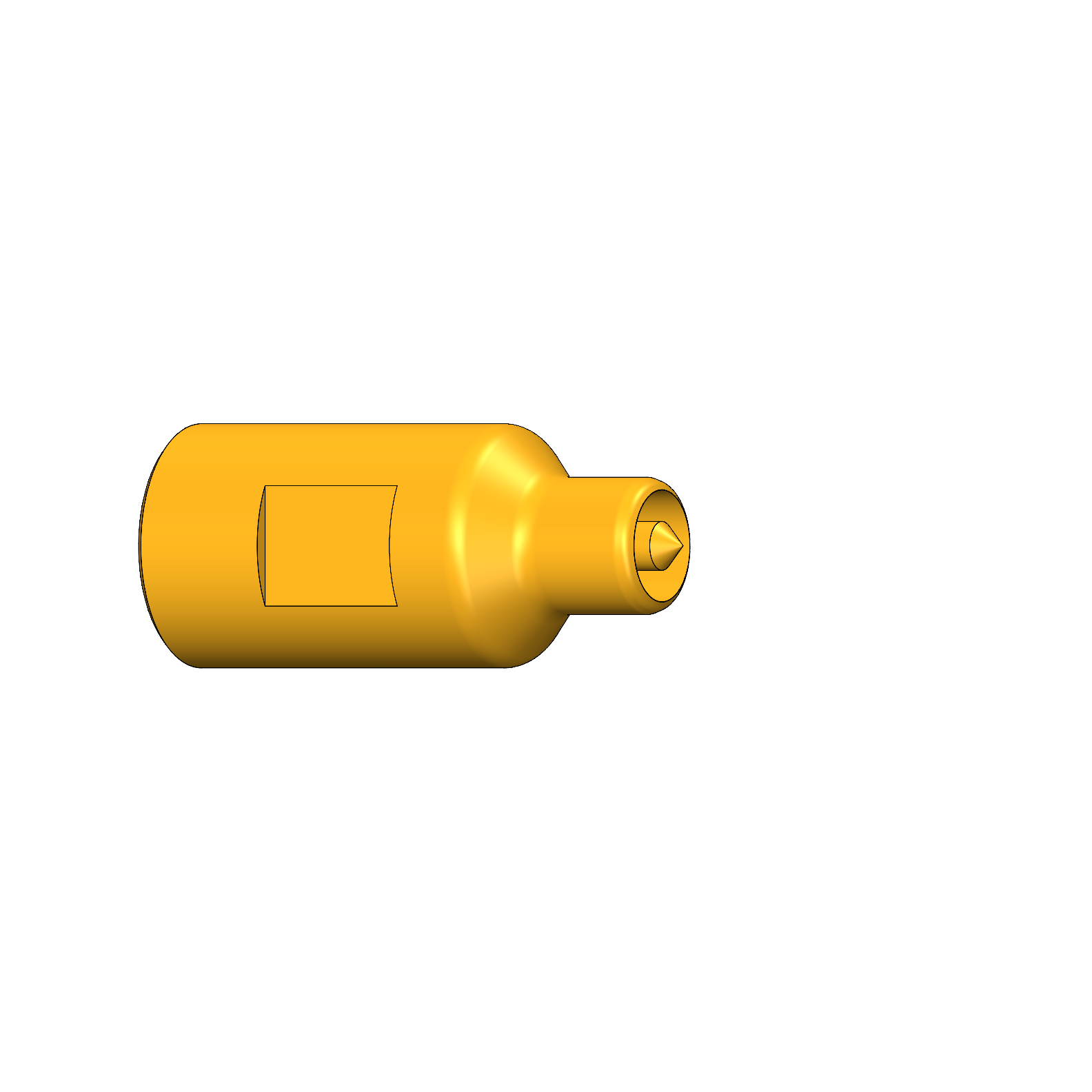

Kopfform Außenleiter :	42 Zentrierung Innenseite Steckverbinder
Kopfdurchmesser Außenleiter :	2.25 mm
Federkraft gesamt Außenleiter bei Arbeitshub :	4 N
Arbeitshub Außenleiter :	2 mm
Maximaler Hub Außenleiter :	3 mm
Außenleiter wechselbar :	KO-810342225A-Z
Max. Strombelastbarkeit Außenleiter :	10 A

Daten zum Signalleiter
Kopfform Signalleiter :	58 Kegel 90°, selbstreinigend, Sonderlänge
Kopfdurchmesser Signalleiter :	0.8 mm
Kopfform Signalleiter Werkstoff :	3 CuBe
Kopfform Signalleiter Oberfläche :	A Gold
Anzahl Signalleiter :	1
Signalleiter wechselbar :	GKS-051-0098
Arbeitshub Signalleiter :	1.2 mm
Federkraft je Signalleiter bei Arbeitshub :	1 N
Maximaler Hub Signalleiter :	2.2 mm
Max. Strombelastbarkeit Signalleiter :	3 A

Elektrische Daten
Frequenzbereich bis zu :	2 GHz
Impedanz :	50 Ohm

Mechanische Daten
Gesamtfederkraft bei Arbeitshub :	5 N
Gesamtlänge :	28.9 mm
Stifthülsendurchmesser :	4.5 mm
Einbauhöhe ohne Kontaktsteckhülse :	10.7 mm
Anzugsmoment in KS :	10 - 20 cNm
