Gefederter Kontaktstift GKS-181 305 080 A 1500 Artikel GKS-181-0006

Downloads
RoHS-Konformitätsbestätigung (DE|PDF)
Produktdatenblatt (DE|pdf)
CAD-Daten (INGUN_GKS-181_305_080_A_xx00.STEP)
Direktauswahl
GKS-181 305 080 A 1500 (GKS-181-0006)
GKS-181 291 080 N 0800 (GKS-181-0024) GKS-181 354 080 A 1500 (GKS-181-0019) GKS-181 291 080 N 1500 (GKS-181-0001) GKS-181 354 080 A 0800 (GKS-181-0017) GKS-181 351 080 A 1500 (GKS-181-0011) GKS-181 305 080 A 1500 (GKS-181-0006) GKS-181 351 080 A 0800 (GKS-181-0008) GKS-181 305 080 A 0800 (GKS-181-0029)
Hier können Sie optional eine neue Variante konfigurieren:
Technische Daten
Allgemeine Daten
Produktgruppe : ICT / FCT (Incircuit- und Funktionstest)
Unterproduktgruppe : Finepitch
Baureihe : GKS-181..00 Einbau mit KS
Raster : 1.27 mm
Kontaktierung von : Pad, Weiblicher Konnektor
Magnetisch : ja
Einbauart : steckbar
Schnellwechselsystem : ja
Einbauhöhe einstellbar : nein
Verdrehgesichert : nein
Passende Kontaktsteckhülse : KS-181
Temperatur min. : - 40 °C
Temperatur max. : + 80 °C
RoHS-konform : RoHS-3;6c
Elektrische Daten
Strombelastbarkeit / Nennstrom : 3 A
Widerstand (Ri) typisch : < 20 mOhm
Mechanische Daten
Gesamtlänge : 34.9 mm
Stifthülsendurchmesser : 1 mm
Maximaler Hub : 7.5 mm
Federvorspannung : 0.28 N
E-Maß / Kragenmaß : 00

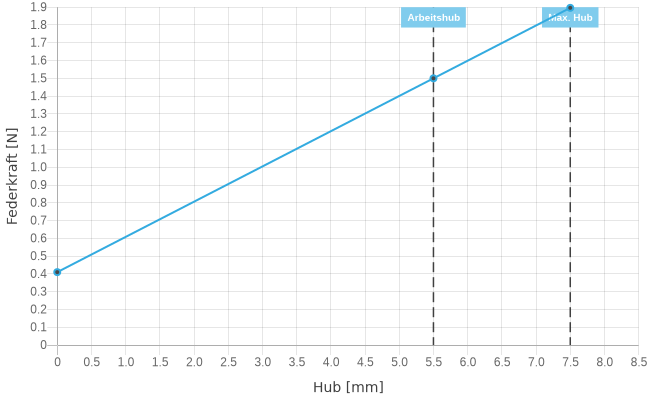

Federkraft bei Arbeitshub : 1.5 N
Arbeitshub : 5.5 mm
Daten zur Kopfform
Kopfform : 05 Rund (Vollradius)
Kopfdurchmesser : 0.8 mm
Kopfform Oberfläche : A Gold
Kopfform Werkstoff : 3 CuBe
