Gefederter Kontaktstift GKS-050 214 050 A 2003 MC Artikel GKS-050-0117

  • Mittels Drehmomentschrauber und Bit-Werkzeug wird der Schraubkontaktstift sicher in der KS installiert. Dabei wird das notwendige Einschraubmoment über einen Vierkant an der Stifthülse eingeleitet.
  • Varianten mit Edelstahlfeder für Temperaturen von -100 °C bis +200 °C verfügbar
Mehr anzeigen Weniger anzeigen

Gefederter Kontaktstift GKS-050 214 050 A 2003 MC Artikel GKS-050-0117

Bitte melden Sie sich an, um den Preis anzuzeigen!
Die in der Staffel gelisteten Preise werden gerundet angezeigt, daher sind Abweichung im Gesamtpreis möglich. Versandkosten * Die Preise sind auf zwei Nachkommastellen gerundet.
Downloads
RoHS-Konformitätsbestätigung (DE|PDF)
CAD-Daten (INGUN_GKS-050_214_050_A_xx03_M.STEP)
Produktdatenblatt (DE|pdf)
Direktauswahl
GKS-050 214 050 A 2003 MC (GKS-050-0117)
GKS-050 201 050 A 2003 M (GKS-050-0360) GKS-050 307 050 A 2003 MC (GKS-050-0367) GKS-050 303 090 A 1503 M (GKS-050-0051) GKS-050 291 050 A 2003 MC (GKS-050-0369) GKS-050 306 090 A 1003 M (GKS-050-0072) GKS-050 291 050 A 1503 M (GKS-050-0049) GKS-050 291 050 A 2003 M (GKS-050-0053) GKS-050 302 060 A 1503 M (GKS-050-0263) GKS-050 306 090 A 1503 M (GKS-050-0058) GKS-050 305 050 A 1003 M (GKS-050-0273) GKS-050 303 090 A 2003 M (GKS-050-0075) GKS-050 291 050 A 1003 M (GKS-050-0094) GKS-050 297 050 A 1503 M (GKS-050-0078) GKS-050 231 050 A 1003 M (GKS-050-0057) GKS-050 319 090 A 1503 M (GKS-050-0351) GKS-050 201 050 A 1503 M (GKS-050-0284) GKS-050 214 050 A 1003 M (GKS-050-0276) GKS-050 303 050 A 2003 MC (GKS-050-0106) GKS-050 307 050 A 1503 M (GKS-050-0089) GKS-050 319 090 A 2003 MC (GKS-050-0394) GKS-050 201 050 A 2003 MC (GKS-050-0330) GKS-050 307 050 A 2003 M (GKS-050-0319) GKS-050 277 050 A 1503 M (GKS-050-0271) GKS-050 231 050 A 2003 M (GKS-050-0370) GKS-050 305 050 A 2003 M (GKS-050-0061) GKS-050 214 050 A 1503 M (GKS-050-0070) GKS-050 297 050 A 1003 M (GKS-050-0312) GKS-050 231 050 A 1503 M (GKS-050-0069) GKS-050 303 090 A 1003 M (GKS-050-0064) GKS-050 307 090 A 2003 M (GKS-050-0289) GKS-050 306 090 A 2003 MC (GKS-050-0260) GKS-050 307 090 A 1503 M (GKS-050-0077) GKS-050 306 090 A 2003 M (GKS-050-0073) GKS-050 302 060 A 1003 M (GKS-050-0361) GKS-050 305 050 A 1503 M (GKS-050-0048) INGUN SELECTION GKS-050 214 050 A 2003 MC (GKS-050-0117) GKS-050 303 050 A 2003 M (GKS-050-0047) GKS-050 319 090 A 2003 M (GKS-050-0329) GKS-050 297 050 A 2003 M (GKS-050-0074) GKS-050 319 090 A 1003 M (GKS-050-0350) GKS-050 307 050 A 1003 M (GKS-050-0321) GKS-050 303 050 A 1503 M (GKS-050-0052) GKS-050 201 050 A 1003 M (GKS-050-0296) GKS-050 222 040 A 2003 M (GKS-050-0325) GKS-050 303 050 A 1003 M (GKS-050-0063) GKS-050 231 050 A 2003 MC (GKS-050-0368) GKS-050 214 050 A 2003 M (GKS-050-0262) GKS-050 305 042 A 1503 M (GKS-050-0267)
Hier können Sie optional eine neue Variante konfigurieren:
Technische Daten
Allgemeine Daten
Produktgruppe : Schraubkontaktstifte
Unterproduktgruppe : Einschraubbare GKS
Baureihe : GKS-050 M einschraubbar
Raster : 1.27 mm
Kontaktierung von : Pad, Pin, Pfosten
Magnetisch : ja
Einbauart : einschraubbar
Schnellwechselsystem : ja
Einbauhöhe einstellbar : nein
Verdrehgesichert : nein
Einschraubdrehmoment : 0.5 - 1 cNm
Passende Kontaktsteckhülse : KS-050 M
Temperatur min. : - 100 °C
Temperatur max. : + 200 °C
RoHS-konform : RoHS-3;6a;6c
Elektrische Daten
Strombelastbarkeit / Nennstrom : 2 A
Widerstand (Ri) typisch : < 100 mOhm
Mechanische Daten
Gesamtlänge : 47.3 mm
Stifthülsendurchmesser : 0.79 mm

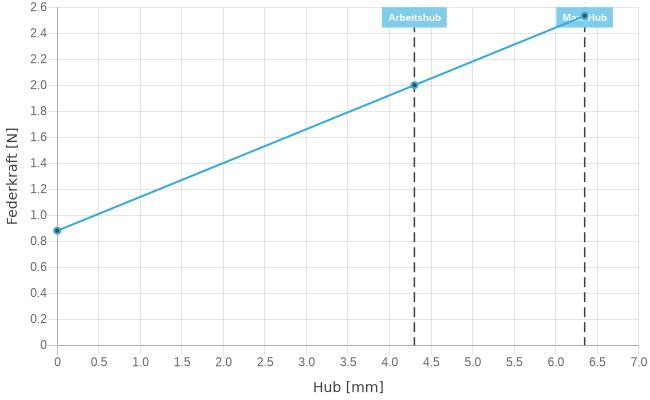

Maximaler Hub : 6.35 mm
Federvorspannung : 0.81 N
E-Maß / Kragenmaß : 03
Federkraft bei Arbeitshub : 2 N
Arbeitshub : 4.3 mm
Daten zur Kopfform
Kopfform : 14 Krone, 4-Zacken, selbstreinigend
Kopfdurchmesser : 0.5 mm
Kopfform Oberfläche : A Gold
Kopfform Werkstoff : 2 Stahl
