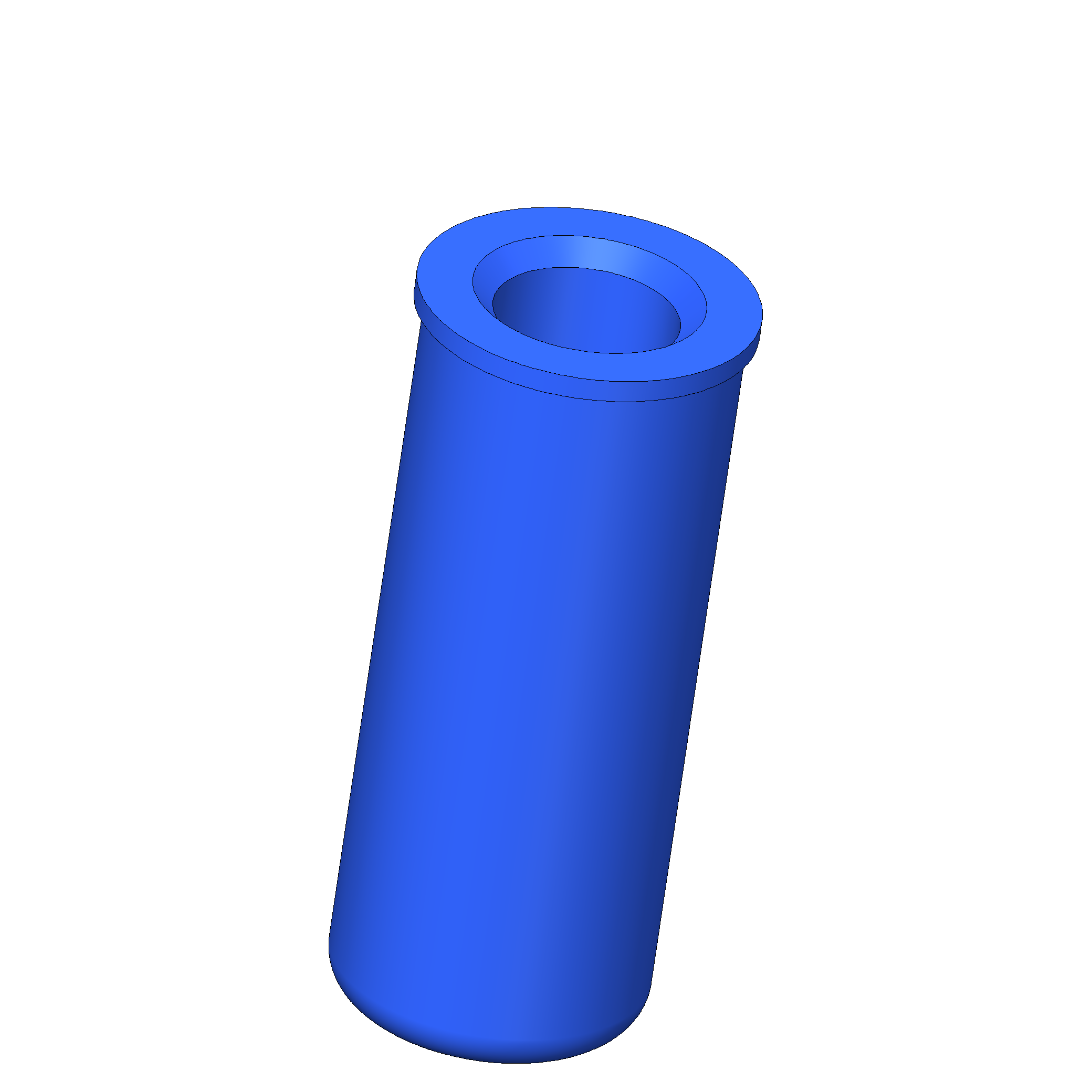

Führungsbuchse FUB-08-14-35-POM-BL-B Artikel 2196

  • Hochpräzise Führungsbuchse
  • Präzise, reibungsarme Kontaktierung
  • Zentriergenauigkeit von +/- 0,075 mm in Kombination mit Führungsstift #2229, #2230
  • Schnelle, einfache Montage
Mehr anzeigen Weniger anzeigen

Führungsbuchse FUB-08-14-35-POM-BL-B Artikel 2196

Bitte melden Sie sich an, um den Preis anzuzeigen!
Die in der Staffel gelisteten Preise werden gerundet angezeigt, daher sind Abweichung im Gesamtpreis möglich. Versandkosten * Die Preise sind auf zwei Nachkommastellen gerundet.
Downloads
RoHS-Konformitätsbestätigung (DE|PDF)
CAD-Daten (INGUN_2196.STEP)
Produktdatenblatt (DE|pdf)
Dokument (2196__Kundenzeichnung.PDF)
Direktauswahl
FUB-08-14-35-POM-BL-B (2196)
FUS-08-30-ST-M4 (2229) FUB-08-14-35-POM-BL-B (2196) FUS-08-24-38-ST-F-M4 (2230)
Hier können Sie optional eine neue Variante konfigurieren:
Technische Daten
Allgemeine Daten
Produktgruppe : Mechanisches Zubehör
Baureihe : FU
Typ : Führungsbuchse
Ausführung : Mit Bund 1 x D15 mm
Zubehörtyp : Ausbauzubehör
Werkstoff : POM
Farbe : Blau
RoHS-konform : RoHS-3
Montagebohrung
Montagebohrung in CEM1 : 13.97 - 14.00 mm
Montagebohrung in FR4 : 13.97 - 14.00 mm
Technische Daten
Montage : Eingepresst
Länge : 35 mm
Durchmesser : 14 mm
Durchmesser Innen : 8.2 mm
Passend für
Austauschsätze Ausführung : Standard, ESD, Hochfrequenz
Vakuum-Prüfadapter (VA) : VA xxxx
Austauschsätze MA (ATS MA) : ATS MAx60, ATS MAxx
Austauschsätze VA (ATS VA) : VA xxxx
