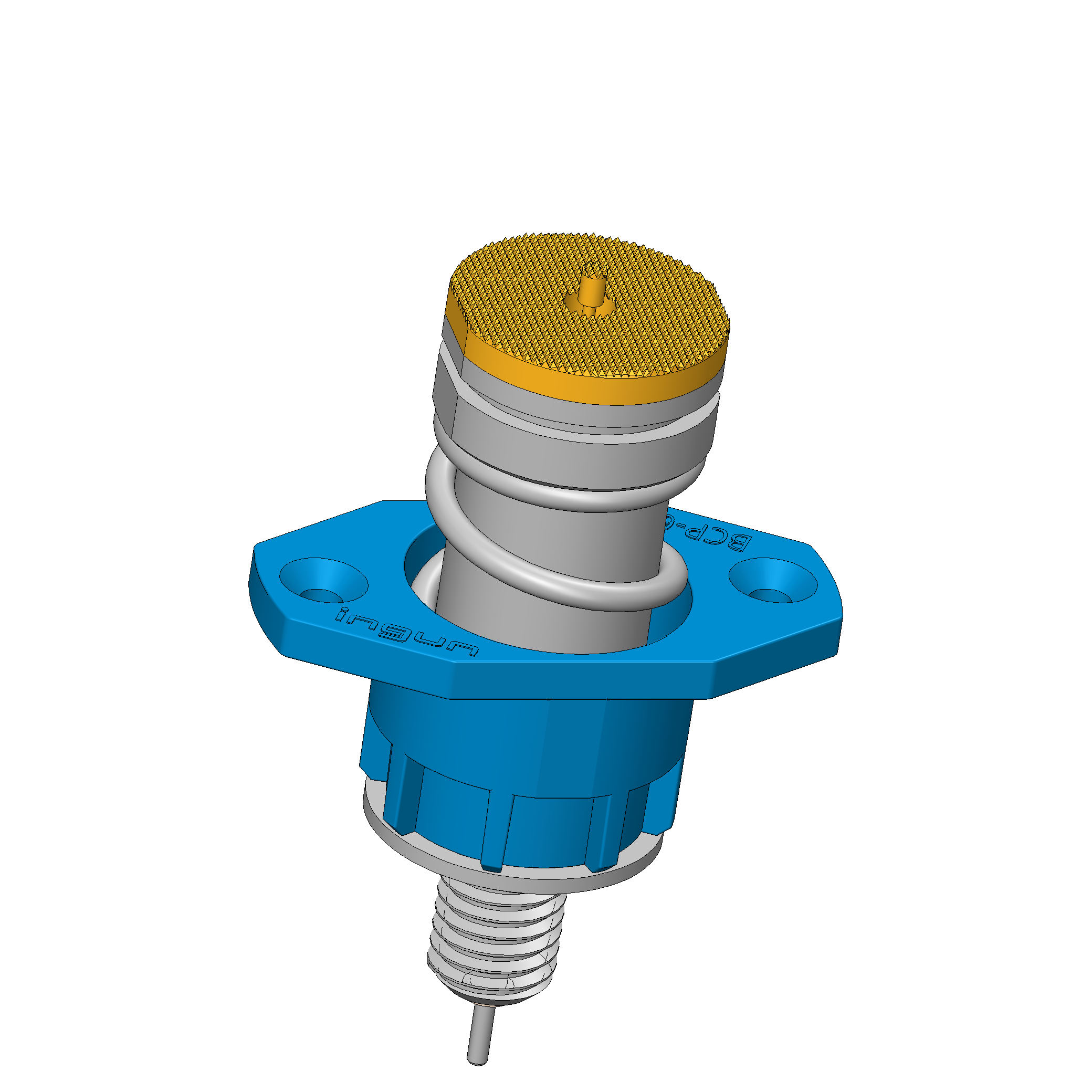

Batterie-Kontaktstift BCP-696 360 2200 A 150004-54 Artikel BCP-696-0002

Bitte melden Sie sich an, um den Preis anzuzeigen! Anmelden

Die in der Staffel gelisteten Preise werden gerundet angezeigt, daher sind Abweichung im Gesamtpreis möglich. Versandkosten * Die Preise sind auf zwei Nachkommastellen gerundet.

Downloads

RoHS-Konformitätsbestätigung (DE|PDF)

CAD-Daten (INGUN_BCP-696_360_2200_A_xx04-54.STEP)

Produktdatenblatt (DE|pdf)

Direktauswahl

BCP-696 360 2200 A 150004-54 (BCP-696-0002)

BCP-696 360 2200 A 110004-54 (BCP-696-0001) BCP-696 360 2200 A 150004-54 (BCP-696-0002)

Hier können Sie optional eine neue Variante konfigurieren:

Technische Daten

Allgemeine Daten
Produktgruppe :	Battery Contacting
Unterproduktgruppe :	Dipol BCP / Vierpolklemmen
Baureihe :	BCP-696
Raster :	26 mm
Kontaktierung von :	Pin, Pfosten, Bead
Prüfling / Kontakt :	Cylindrical cells, Prismatic cells
Einsatzbereich :	Battery
Magnetisch :	ja
Batterie Anwendung :	Formation
Einbauart :	flansch
Schnellwechselsystem :	nein
Anschlussart am Kontaktstift :	Gewindeanschluss
Einbauhöhe einstellbar :	nein
Verdrehgesichert :	ja
Temperatur min. :	- 40 °C
Temperatur max. :	+ 80 °C
RoHS-konform :	RoHS-3;6c

Elektrische Daten
Strombelastbarkeit / Nennstrom :	300 A
Strombelastbarkeit ΔT ≤ 20 K :	200 A
Strombelastbarkeit ΔT ≤ 60 K :	400 A
Widerstand (Ri) typisch :	< 0.5 mOhm

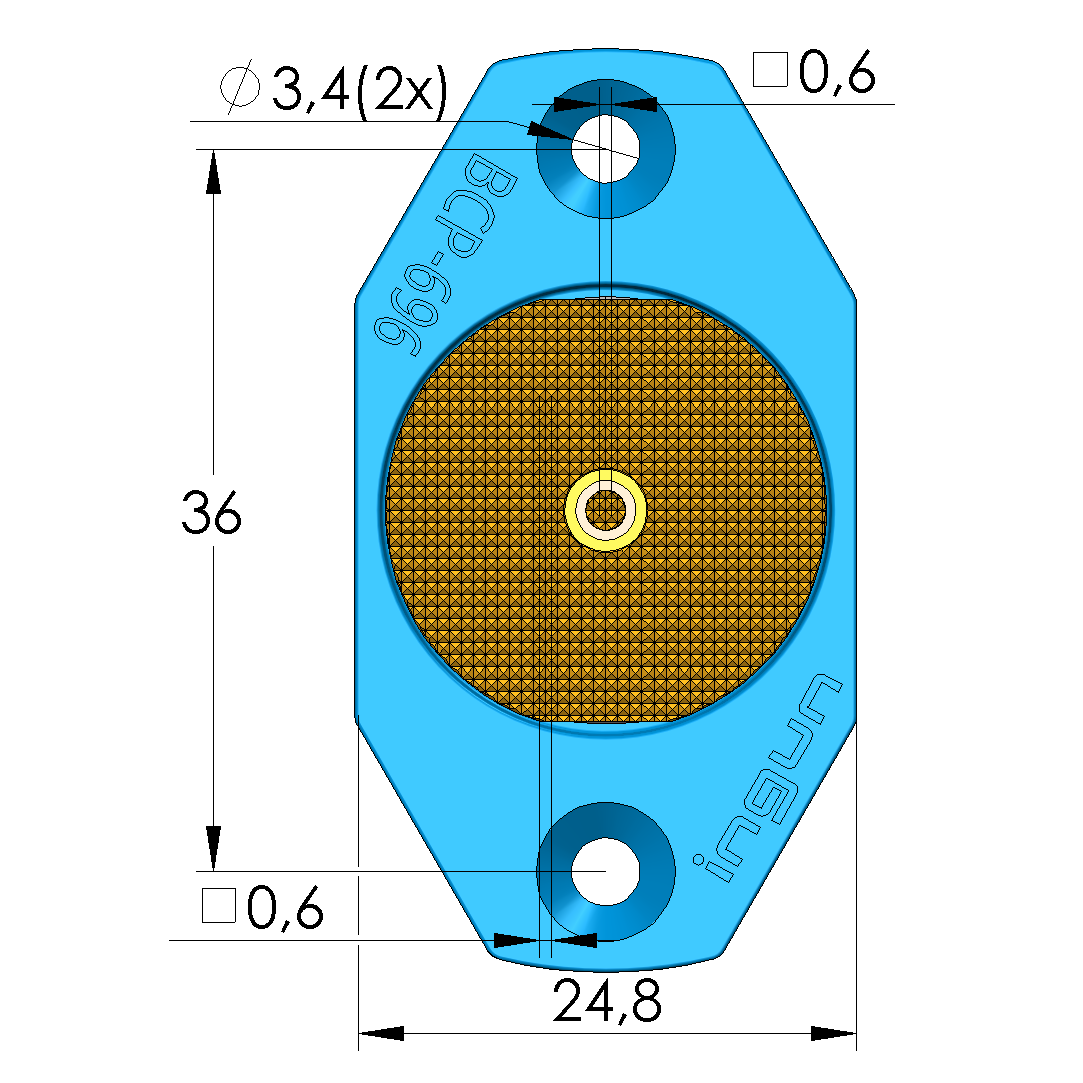

Mechanische Daten
Gesamtlänge :	71 mm
Stifthülsendurchmesser :	25 mm
Maximaler Hub :	10 mm
Federvorspannung :	99.52 N
E-Maß / Kragenmaß :	04
Federkraft bei Arbeitshub :	150 N
Arbeitshub :	5 mm

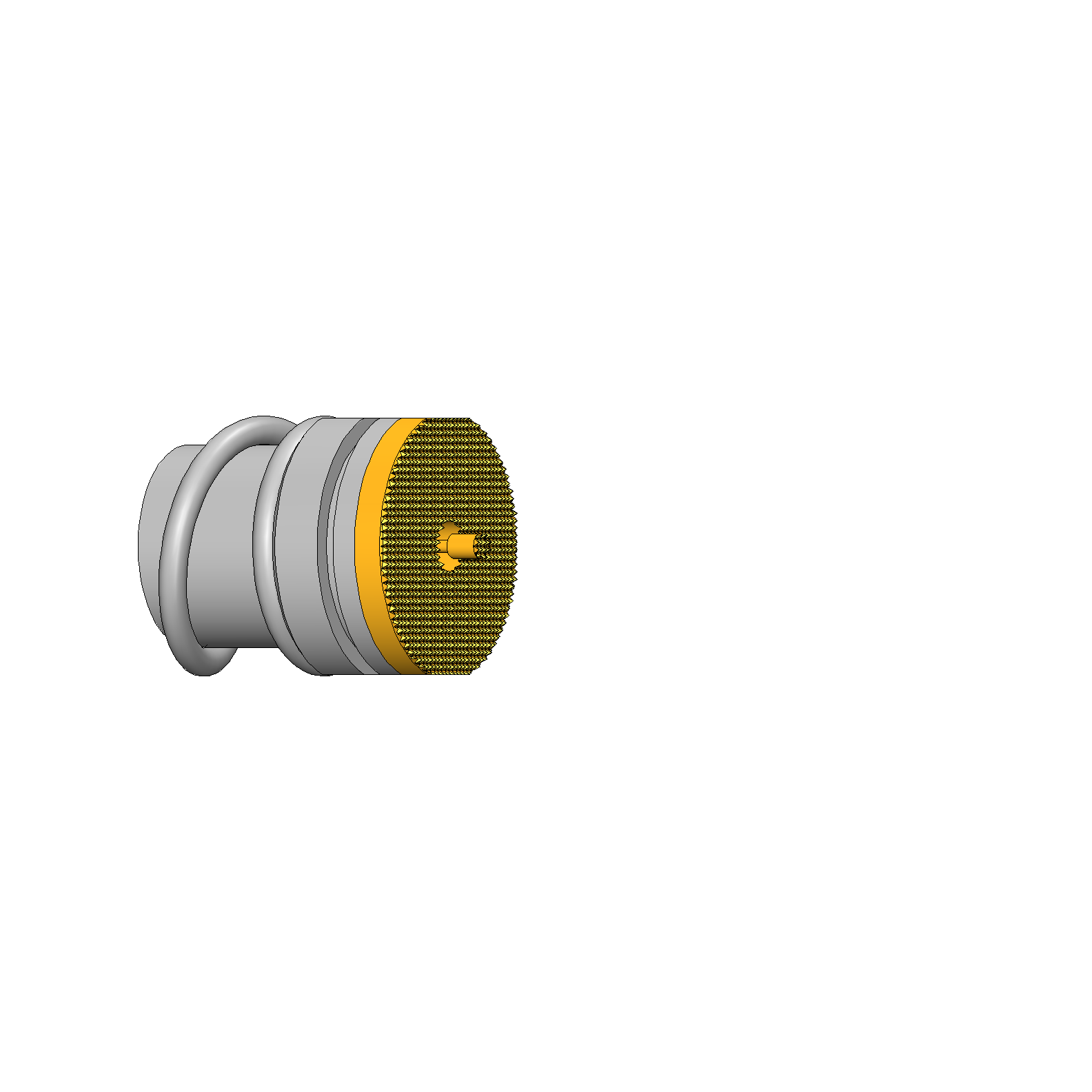

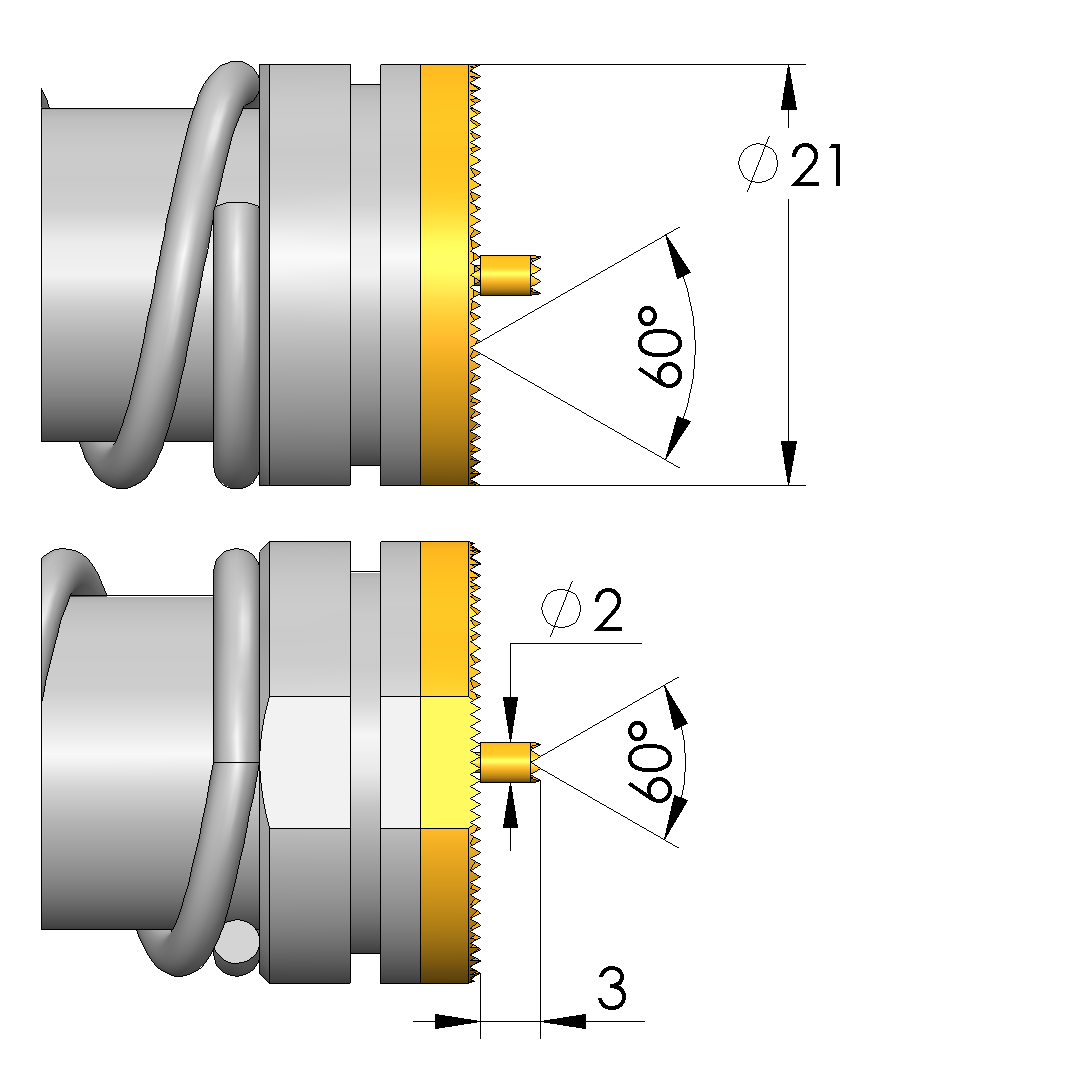

Daten zur Kopfform
Kopfform :	60 Waffel (Riffel) mit feiner Teilung
Kopfdurchmesser :	22 mm
Kopfform Oberfläche :	A Gold
Kopfform Werkstoff :	3 CuBe
