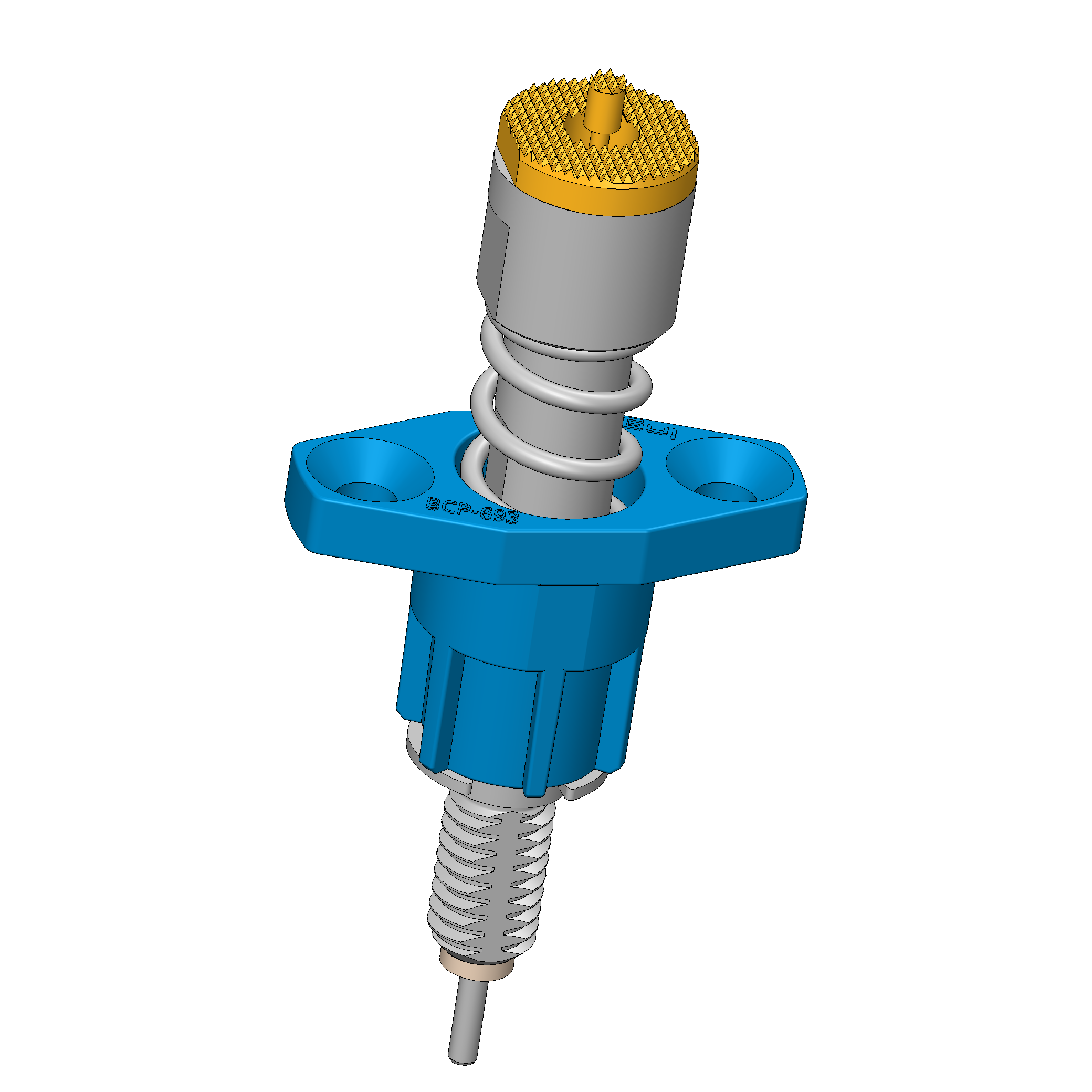

Batterie-Kontaktstift BCP-693 360 1100 A 35004-53 Artikel BCP-693-0001
- Kontaktlösung für 4680 zylindrische Zellen und prismatische Zellen
- Geeignet für Ströme bis zu 65 A bei ΔT ≤ 20 K auf Aluminium
- Niederohmstift mit typischem Gesamtwiderstand < 3 mOhm
- Durchgehendes Kolbensystem mit geringstem Innenwiderstand.
- Entwickelt für eine Vielzahl von Anwendungen, insbesondere für Formations- und andere End-of-Life-Tests (EOL)
- Einfache Flanschmontage mit flexiblem Kabelanschluss
- Dipol-Design für präzise Spannungsmessung
- Einfacher Anschluss des Spannungssensors: sowohl Löten als auch Kabelschuhmontage möglich
Batterie-Kontaktstift BCP-693 360 1100 A 35004-53 Artikel BCP-693-0001
Bitte melden Sie sich an, um den Preis anzuzeigen!
Anmelden
Die in der Staffel gelisteten Preise werden gerundet angezeigt, daher sind Abweichung im Gesamtpreis möglich.
Versandkosten
* Die Preise sind auf zwei Nachkommastellen gerundet.
Technische Daten
| Produktgruppe : | Battery Contacting |
|---|---|
| Unterproduktgruppe : | Dipol BCP / Vierpolklemmen |
| Baureihe : | BCP-693 |
| Raster : | 14 mm |
| Kontaktierung von : | Pin, Pfosten, Bead |
| Prüfling / Kontakt : | Cylindrical cells, Prismatic cells |
| Magnetisch : | ja |
| Einsatzbereich : | Battery |
| Batterie Anwendung : | Formation |

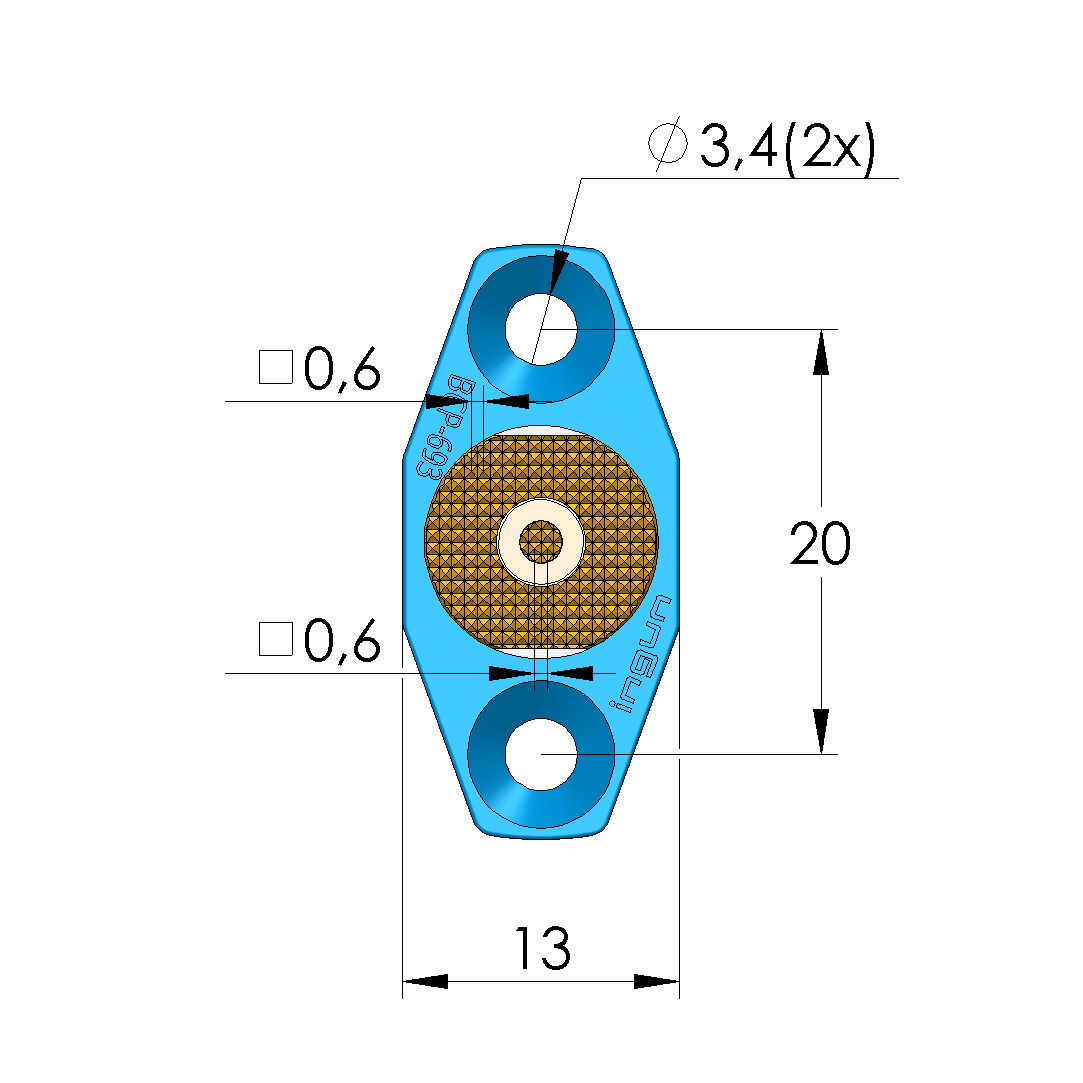

| Einbauart : | flansch |
| Schnellwechselsystem : | nein |
| Anschlussart am Kontaktstift : | Gewindeanschluss |
| Einbauhöhe einstellbar : | nein |
| Verdrehgesichert : | ja |
| Durchgehender Kolben : | M 6 x 10,6 |
| Temperatur min. : | - 40 °C |
| Temperatur max. : | + 80 °C |
| RoHS-konform : | RoHS-3;6c |
| Strombelastbarkeit / Nennstrom : | 65 A |
|---|---|
| Strombelastbarkeit ΔT ≤ 20 K : | 65 A |
| Strombelastbarkeit ΔT ≤ 60 K : | 100 A |
| Widerstand (Ri) typisch : | < 0.5 mOhm |

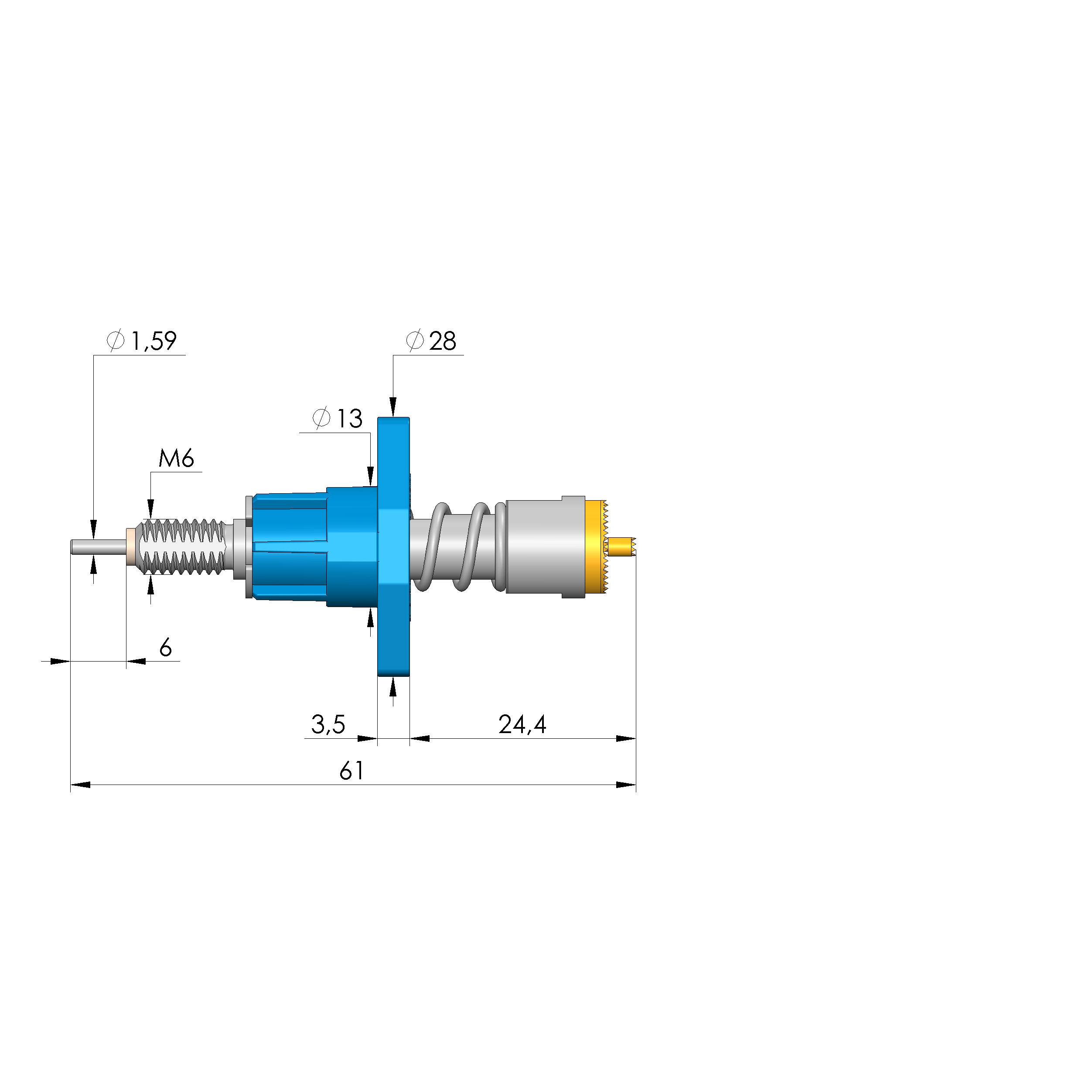

| Gesamtlänge : | 61 mm |
|---|---|
| Stifthülsendurchmesser : | 13 mm |
| Maximaler Hub : | 5.5 mm |
| Federvorspannung : | 15.75 N |
| E-Maß / Kragenmaß : | 04 |
| Federkraft bei Arbeitshub : | 35 N |
| Arbeitshub : | 4.4 mm |

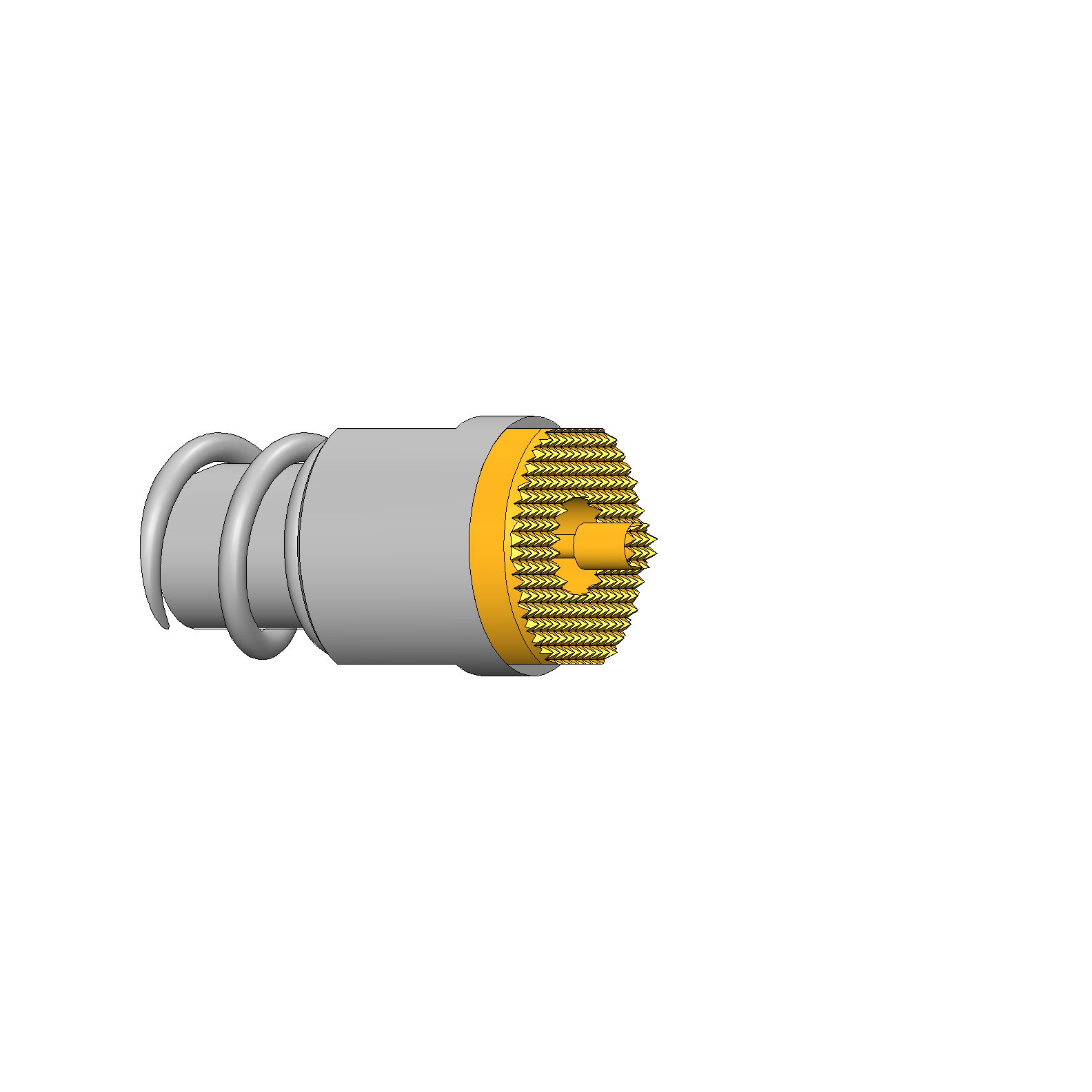

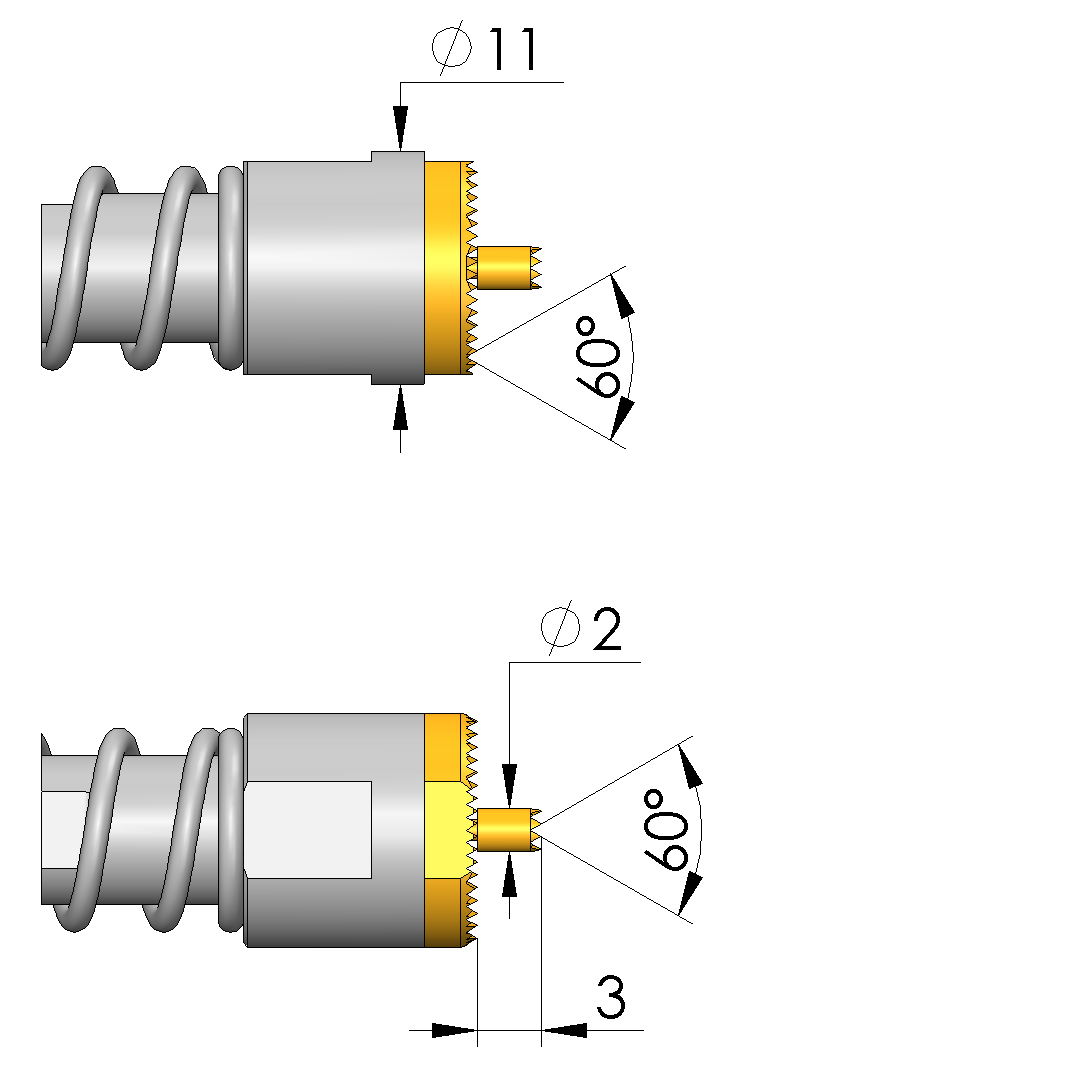

| Kopfform : | 60 Waffel (Riffel) mit feiner Teilung |
|---|---|
| Kopfdurchmesser : | 11 mm |
| Kopfform Oberfläche : | A Gold |
| Kopfform Werkstoff : | 3 CuBe |
