Batterie-Kontaktstift BCP-655 360 1800 A 100004M-53 Artikel BCP-655-0003

Bitte melden Sie sich an, um den Preis anzuzeigen! Anmelden

Die in der Staffel gelisteten Preise werden gerundet angezeigt, daher sind Abweichung im Gesamtpreis möglich. Versandkosten * Die Preise sind auf zwei Nachkommastellen gerundet.

Downloads

RoHS-Konformitätsbestätigung (DE|PDF)

Produktdatenblatt (DE|pdf)

CAD-Daten (INGUN_BCP-655_360_1800_A_xx04_M-53.STEP)

Direktauswahl

BCP-655 360 1800 A 100004M-53 (BCP-655-0003)

Hier können Sie optional eine neue Variante konfigurieren:

Technische Daten

Allgemeine Daten
Produktgruppe :	Battery Contacting
Unterproduktgruppe :	Dipol BCP / Vierpolklemmen
Baureihe :	BCP-655 M einschraubbar
Raster :	30 mm
Kontaktierung von :	Pin, Pfosten, Bead
Prüfling / Kontakt :	Cylindrical cells, Prismatic cells
Einsatzbereich :	Battery
Magnetisch :	ja
Batterie Anwendung :	Formation
Einbauart :	einschraubbar
Schnellwechselsystem :	nein
Anschlussart am Kontaktstift :	Gewindeanschluss
Einbauhöhe einstellbar :	nein
Verdrehgesichert :	nein
Temperatur min. :	- 40 °C
Temperatur max. :	+ 80 °C
RoHS-konform :	RoHS-3;6c

Elektrische Daten
Strombelastbarkeit / Nennstrom :	125 A
Strombelastbarkeit ΔT ≤ 20 K :	125 A
Widerstand (Ri) typisch :	< 5 mOhm

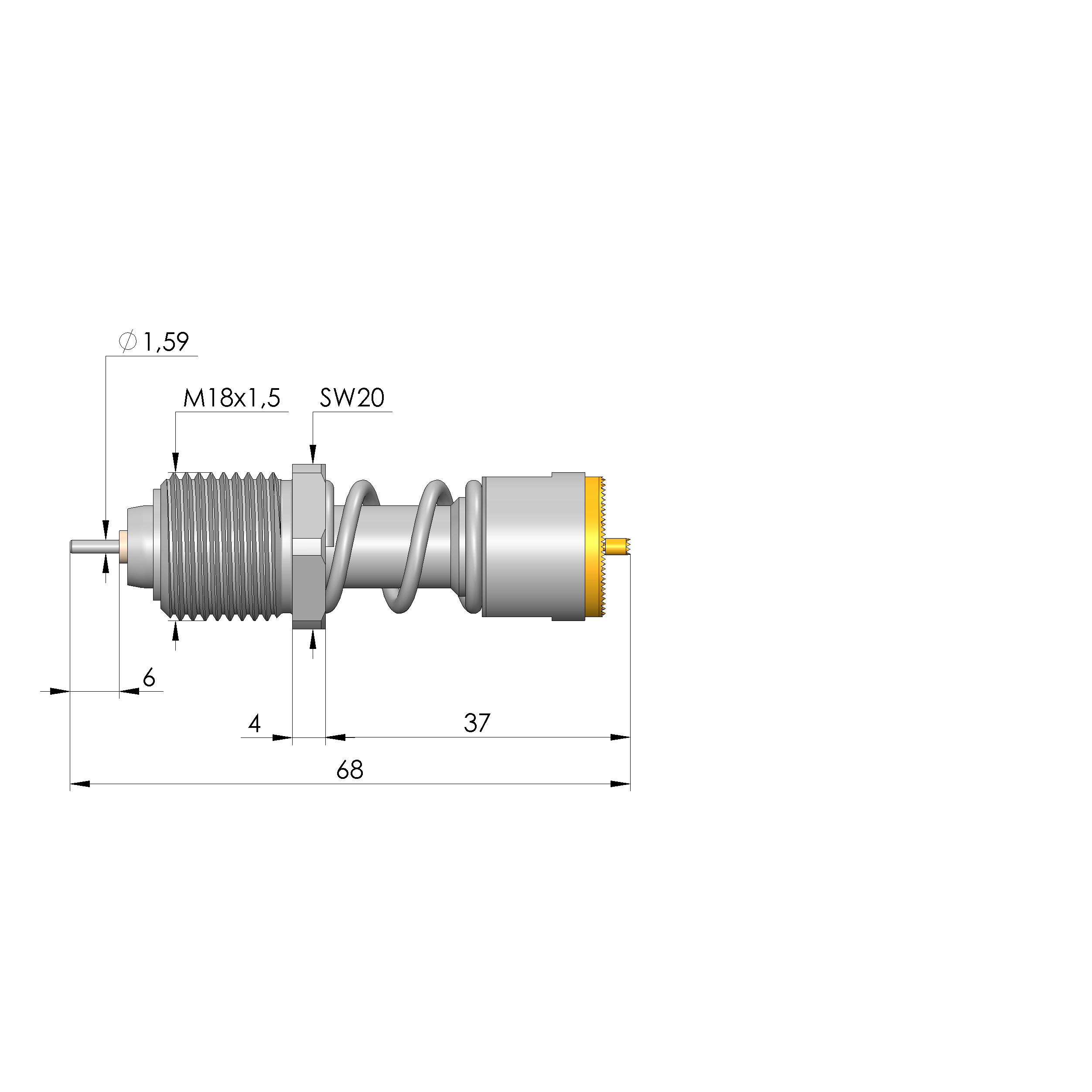

Mechanische Daten
Gesamtlänge :	68 mm
Stifthülsendurchmesser :	18 mm
Maximaler Hub :	5.5 mm
Federvorspannung :	47.62 N
E-Maß / Kragenmaß :	04
Federkraft bei Arbeitshub :	100 N
Arbeitshub :	4.4 mm

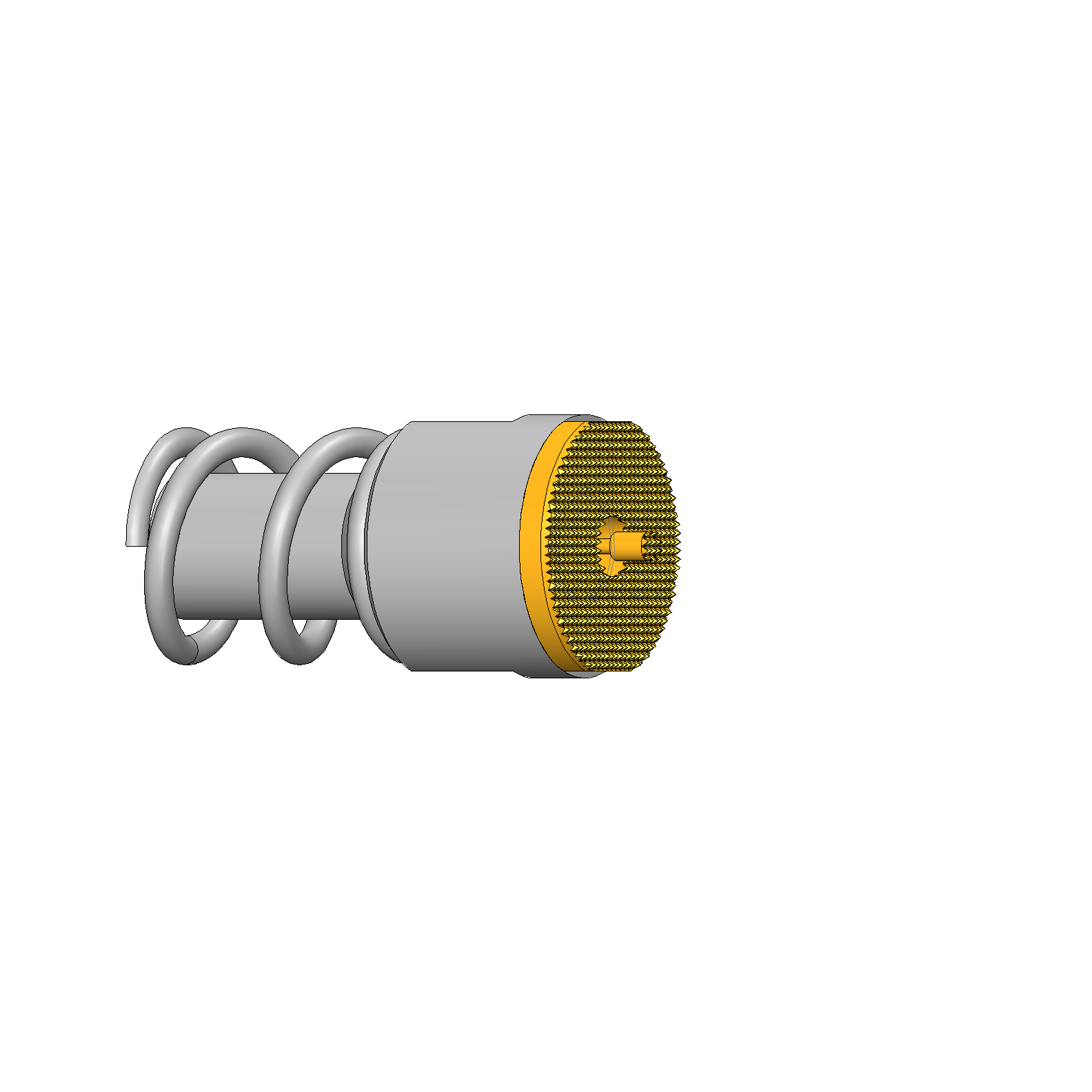

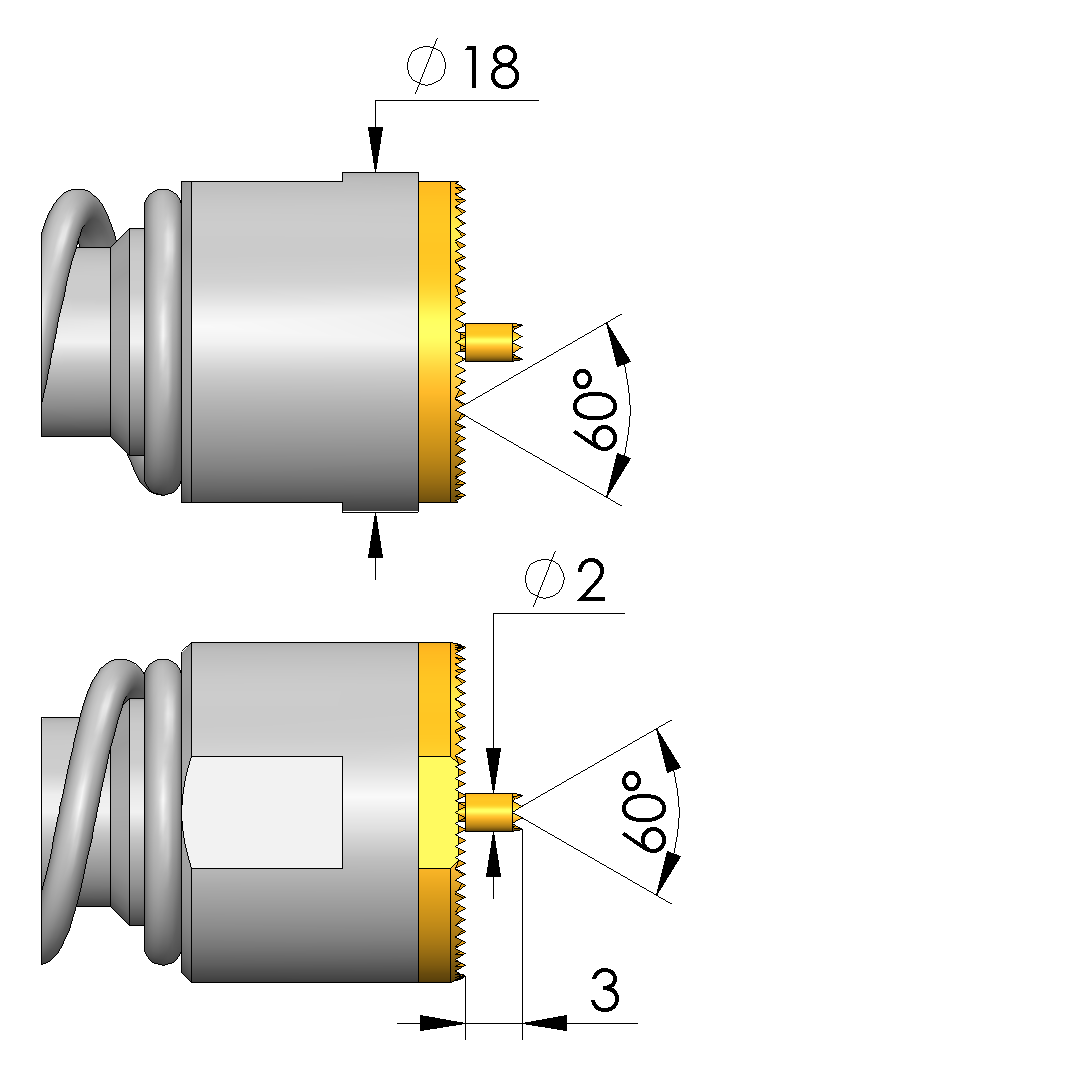

Daten zur Kopfform
Kopfform :	60 Waffel (Riffel) mit feiner Teilung
Kopfdurchmesser :	18 mm
Kopfform Oberfläche :	A Gold
Kopfform Werkstoff :	3 CuBe
