Batterie-Kontaktstift BCP-654 360 1400 A 60004 M-53 Artikel BCP-654-0001
New
- Kontaktierlösung für zylindrische und prismatische Zellen
- Belastbar mit Strömen bis zu 100 A bei DeltaT ≤ 20 °K
- Niederohmstift mit Ri typisch: < 5 mOhm
- Entwickelt für eine Reihe von Anwendungen, einschließlich Vorladung, Formation, Messung des Innenwiderstands (IR), Bewertung der Leerlaufspannung (OCV) und End-of-Life (EOL)-Tests
- Sicherer Halt in der Busbar durch Gewinde zum Einschrauben
- Ausführung mit Messkontakt für genaue Spannungsmessungen
Batterie-Kontaktstift BCP-654 360 1400 A 60004 M-53 Artikel BCP-654-0001
Bitte melden Sie sich an, um den Preis anzuzeigen!
Anmelden
Die in der Staffel gelisteten Preise werden gerundet angezeigt, daher sind Abweichung im Gesamtpreis möglich.
Versandkosten
* Die Preise sind auf zwei Nachkommastellen gerundet.
Technische Daten
| Produktgruppe : | Battery Contacting |
|---|---|
| Unterproduktgruppe : | Dipol BCP / Vierpolklemmen |

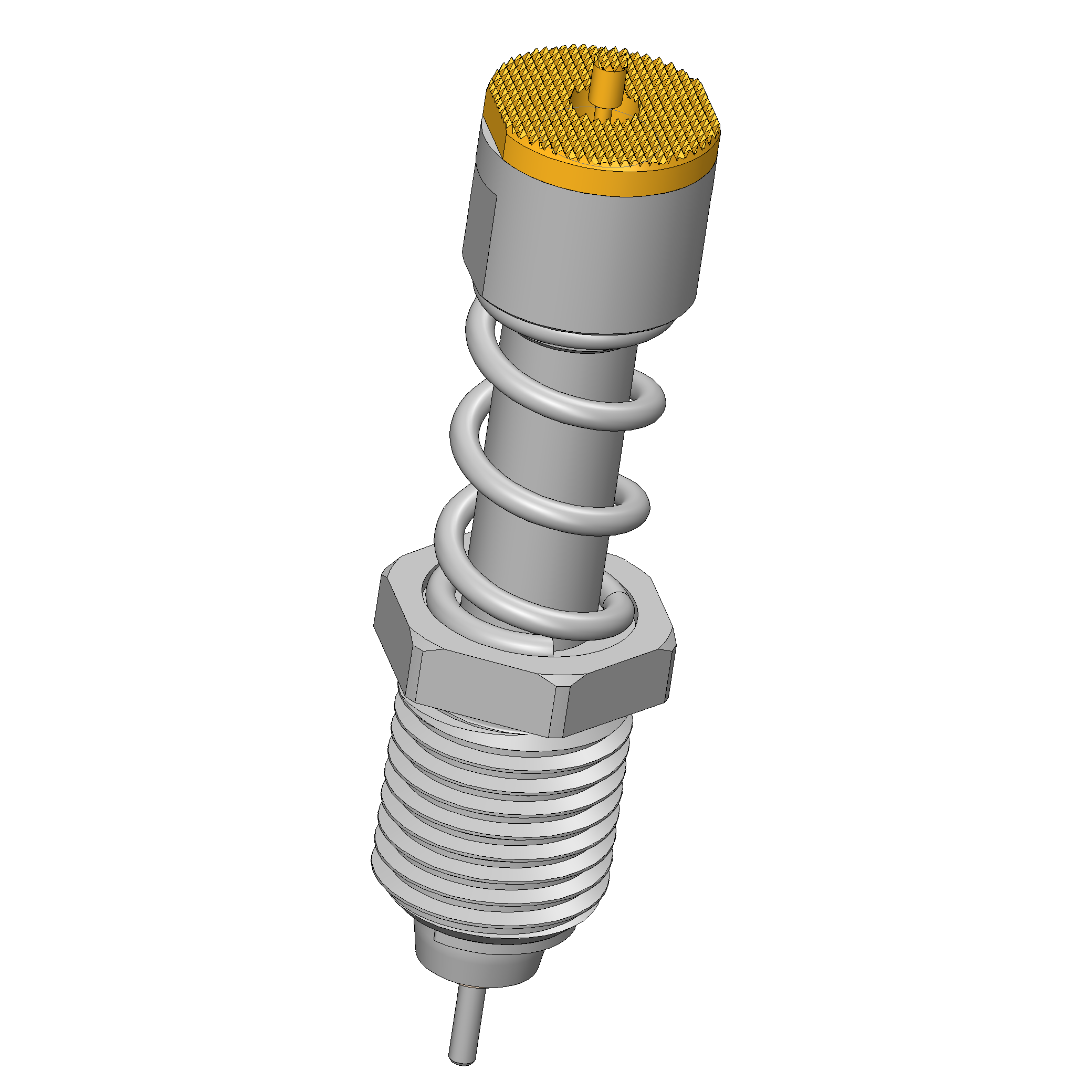

| Baureihe : | BCP-654 M einschraubbar |
| Raster : | 26 mm |
| Prüfling / Kontakt : | Cylindrical cells, Prismatic cells |
| Kontaktierung von : | Pin, Pfosten, Bead |
| Einsatzbereich : | Battery |
| Magnetisch : | ja |
| Batterie Anwendung : | Formation |
| Einbauart : | einschraubbar |
| Schnellwechselsystem : | nein |
| Anschlussart am Kontaktstift : | Gewindeanschluss |
| Einbauhöhe einstellbar : | nein |
| Verdrehgesichert : | nein |
| Temperatur min. : | - 40 °C |
| Temperatur max. : | + 80 °C |
| RoHS-konform : | RoHS-3;6c |
| Strombelastbarkeit / Nennstrom : | 100 A |
|---|---|
| Strombelastbarkeit ΔT ≤ 20 K : | 100 A |
| Widerstand (Ri) typisch : | < 5 mOhm |
| Gesamtlänge : | 68 mm |
|---|---|
| Stifthülsendurchmesser : | 14 mm |
| Maximaler Hub : | 5.5 mm |
| Federvorspannung : | 30.34 N |
| E-Maß / Kragenmaß : | 04 |
| Federkraft bei Arbeitshub : | 60 N |
| Arbeitshub : | 4.4 mm |

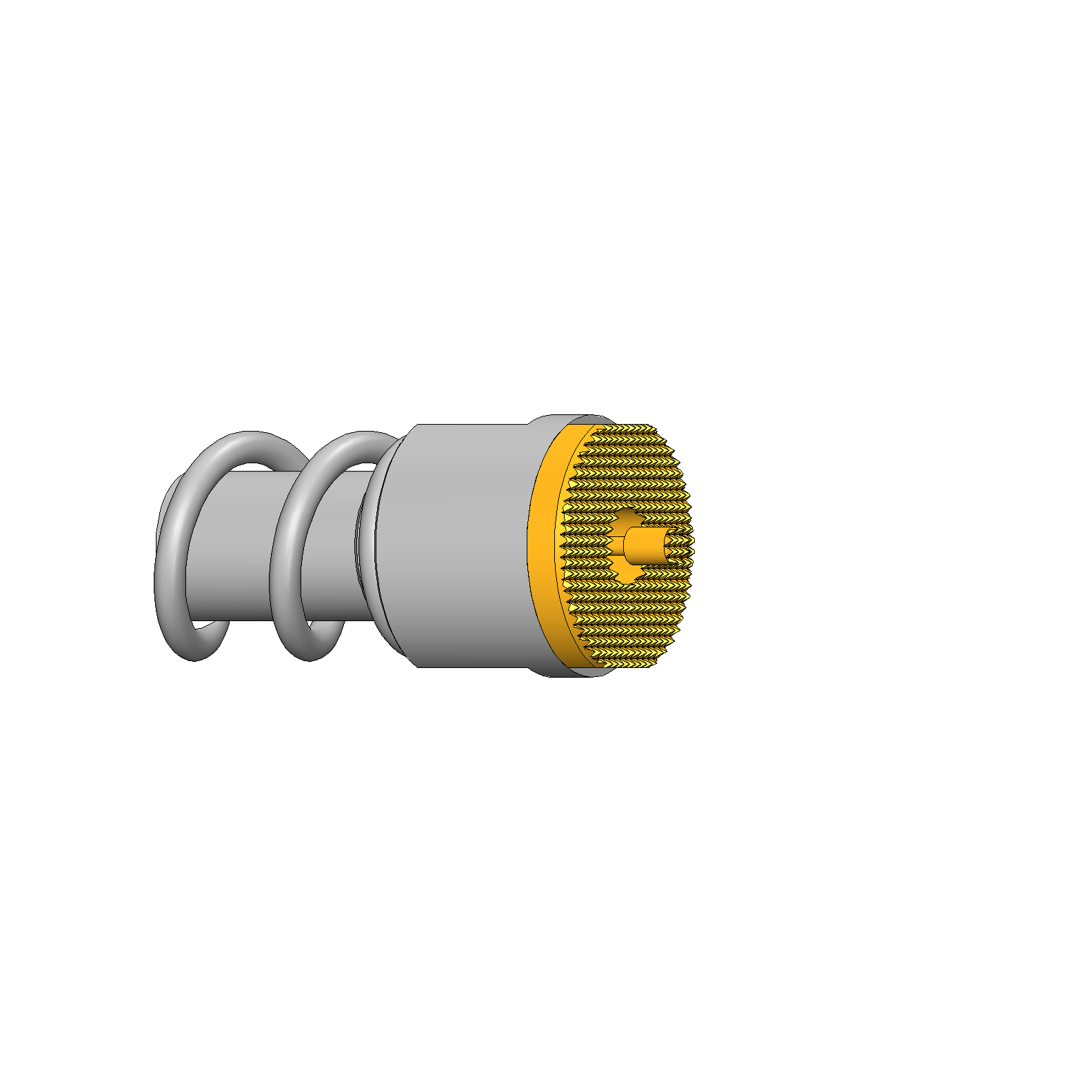

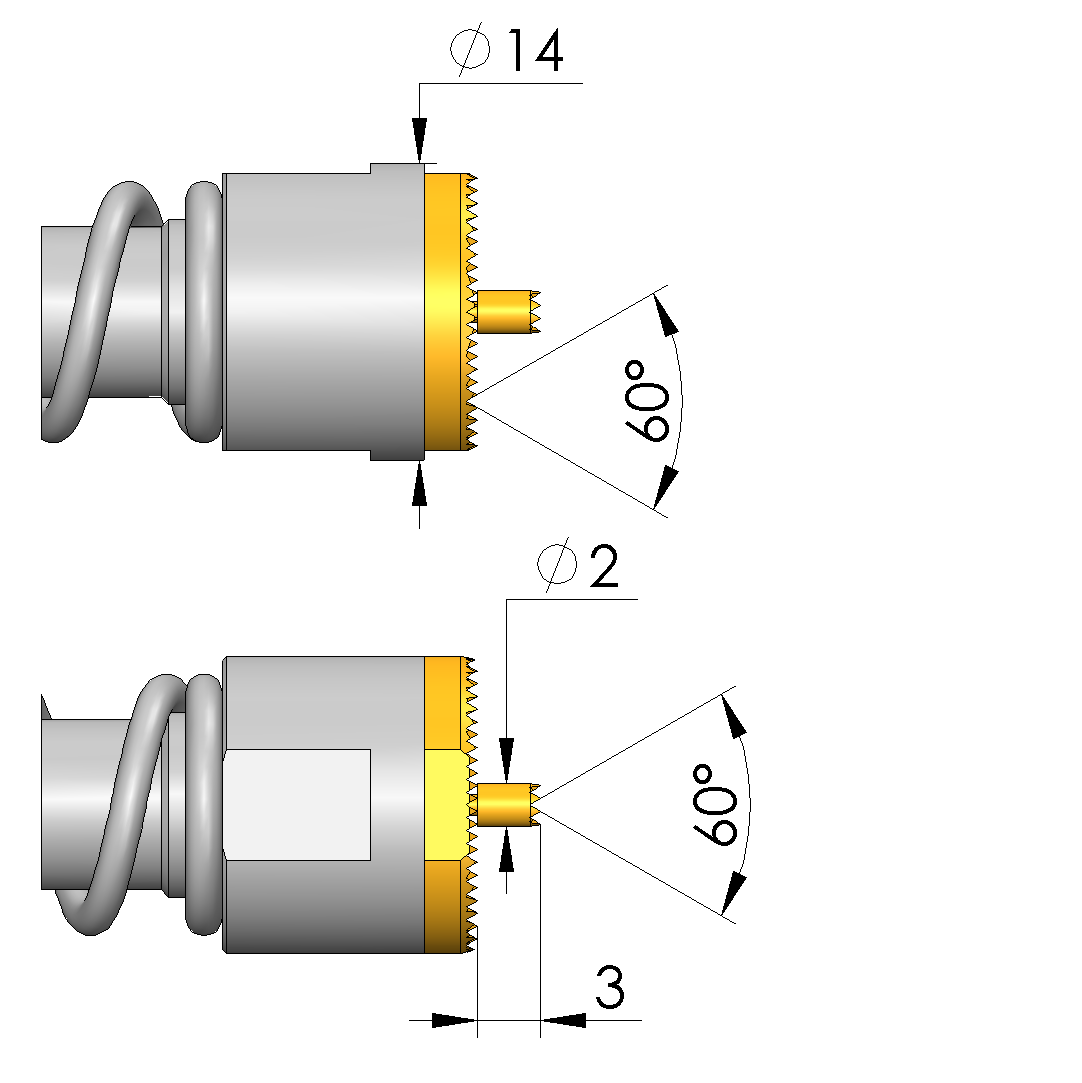

| Kopfform : | 60 Waffel (Riffel) mit feiner Teilung |
|---|---|
| Kopfdurchmesser : | 14 mm |
| Kopfform Oberfläche : | A Gold |
| Kopfform Werkstoff : | 3 CuBe |
