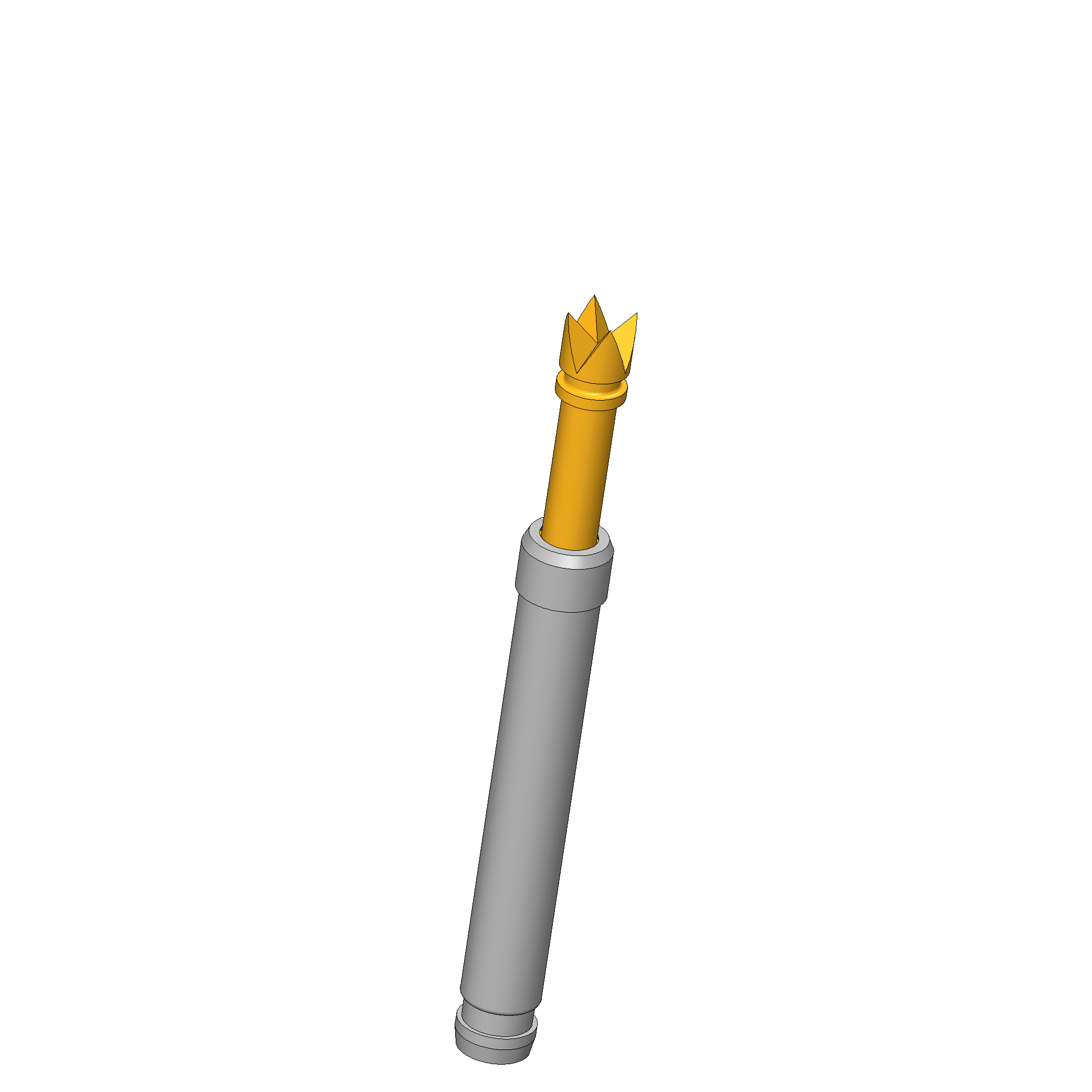

Batterie-Kontaktstift BCP-113 314 230 A 5002 M Artikel BCP-113-0004

Bitte melden Sie sich an, um den Preis anzuzeigen! Anmelden

Die in der Staffel gelisteten Preise werden gerundet angezeigt, daher sind Abweichung im Gesamtpreis möglich. Versandkosten * Die Preise sind auf zwei Nachkommastellen gerundet.

Downloads

RoHS-Konformitätsbestätigung (DE|PDF)

Produktdatenblatt (DE|pdf)

CAD-Daten (INGUN_BCP-113_314_230_A_xx02_M.STEP)

Direktauswahl

BCP-113 314 230 A 5002 M (BCP-113-0004)

BCP-113 370 028 A 3002 M (BCP-113-0001) BCP-113 314 230 A 5002 M (BCP-113-0004)

Hier können Sie optional eine neue Variante konfigurieren:

Technische Daten

Allgemeine Daten
Produktgruppe :	Battery Contacting
Unterproduktgruppe :	Standard BCP (geschraubt)
Baureihe :	BCP-113 M einschraubbar
Raster :	4 mm
Prüfling / Kontakt :	Cylindrical cells
Kontaktierung von :	Pad, Pin, Pfosten
Magnetisch :	ja
Einsatzbereich :	Battery
Batterie Anwendung :	Formation
Einbauart :	einschraubbar
Schnellwechselsystem :	ja
Einbauhöhe einstellbar :	nein
Verdrehgesichert :	nein
Einschraubdrehmoment :	10 - 20 cNm
Passende Kontaktsteckhülse :	KS-113 M
Temperatur min. :	- 100 °C
Temperatur max. :	+ 200 °C
RoHS-konform :	RoHS-3;6c

Elektrische Daten
Strombelastbarkeit / Nennstrom :	25 A
Strombelastbarkeit ΔT ≤ 20 K :	15 A
Widerstand (Ri) typisch :	< 10 mOhm

Mechanische Daten
Gesamtlänge :	28.3 mm
Stifthülsendurchmesser :	2.65 mm
Maximaler Hub :	5.3 mm

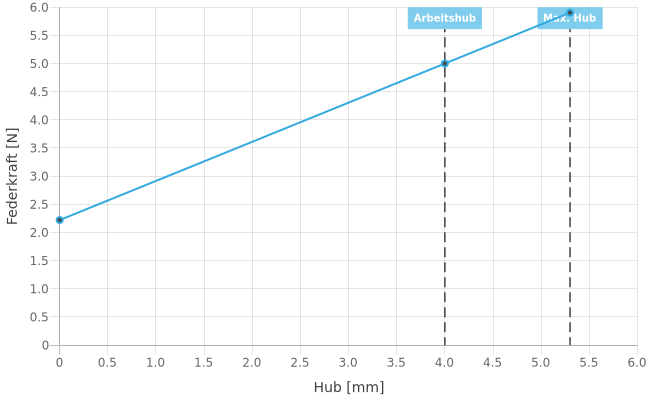

Federvorspannung :	2.22 N
E-Maß / Kragenmaß :	02
Federkraft bei Arbeitshub :	5 N
Arbeitshub :	4 mm

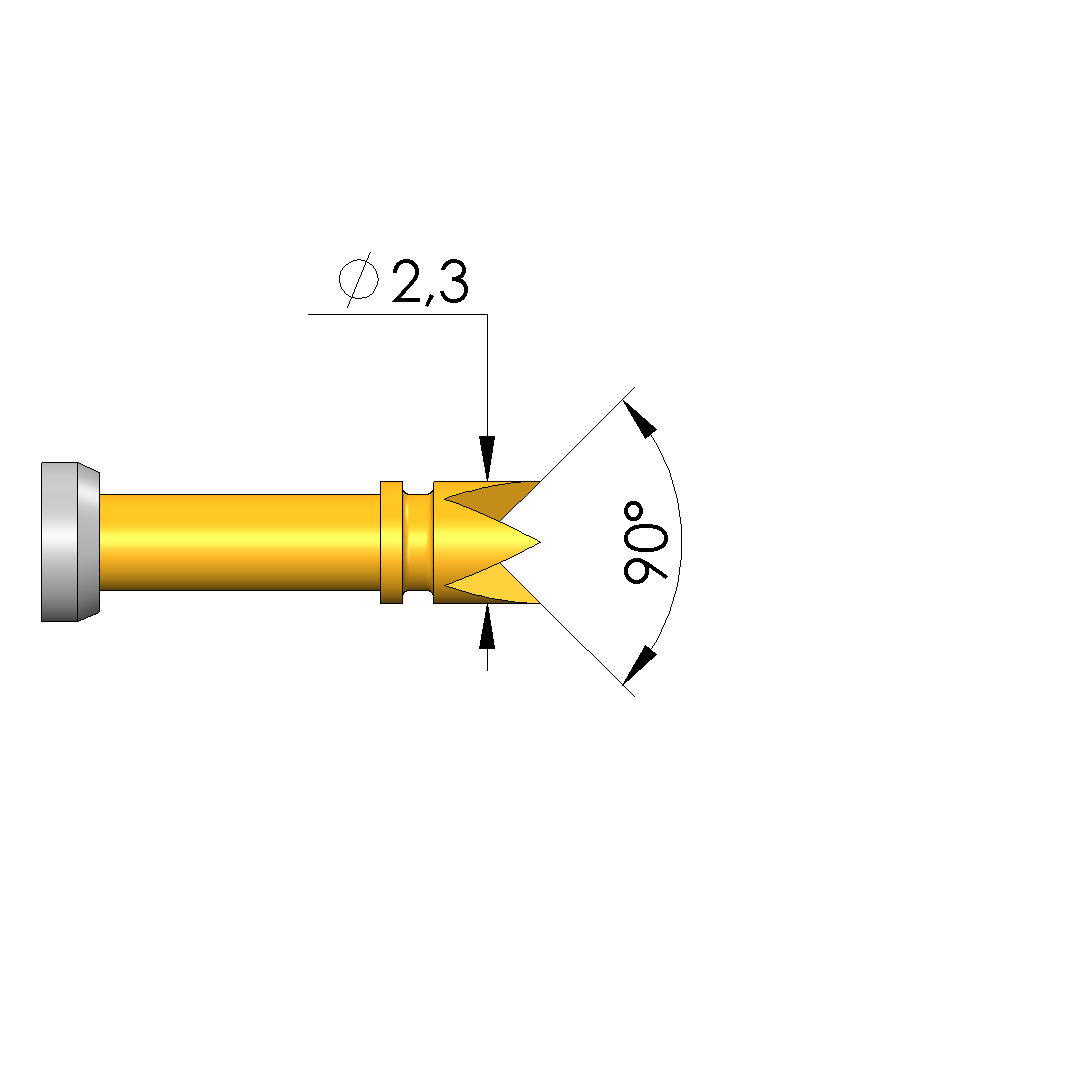

Daten zur Kopfform

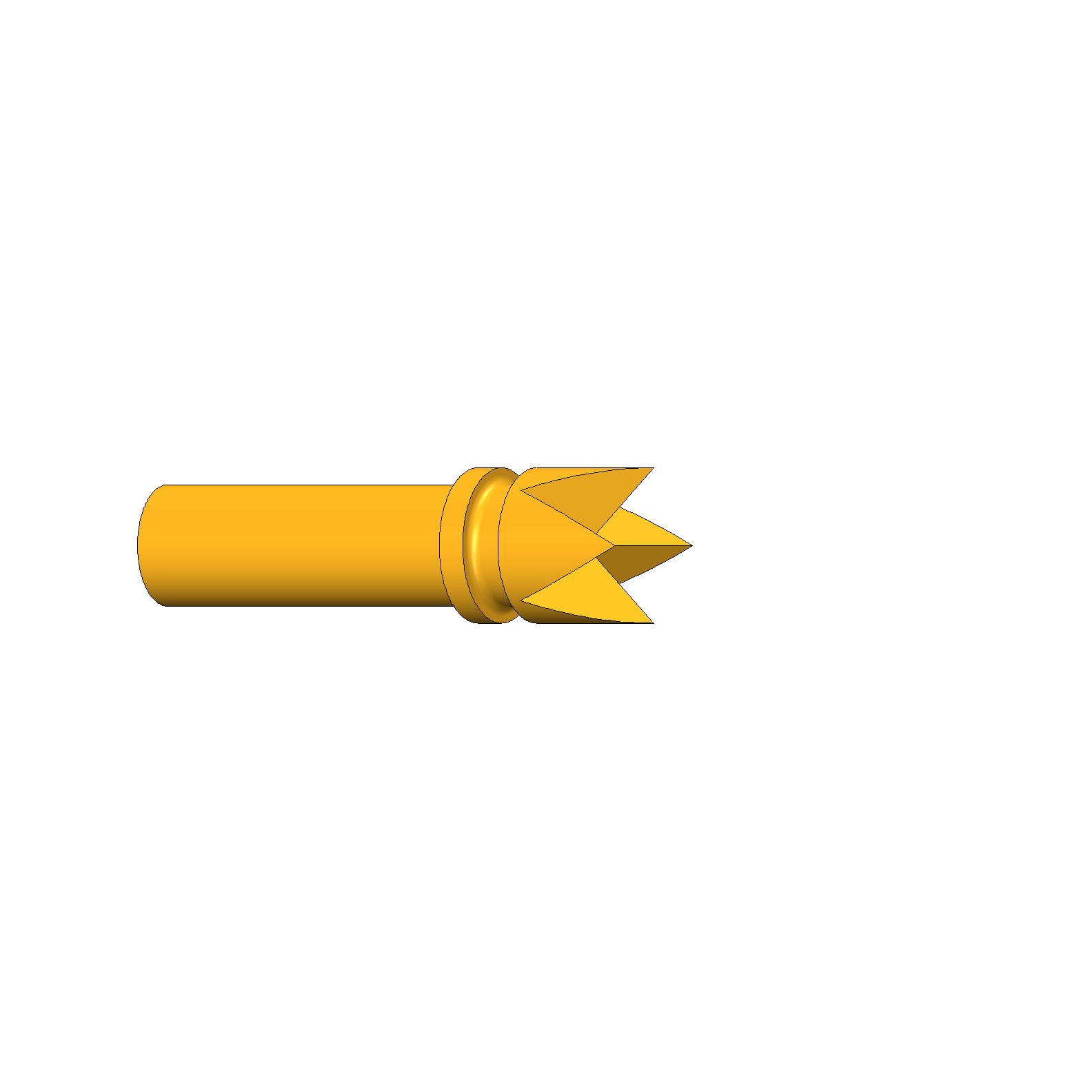

Kopfform :	14 Krone, 4-Zacken, selbstreinigend
Kopfdurchmesser :	2.3 mm
Kopfform Oberfläche :	A Gold
Kopfform Werkstoff :	3 CuBe
