Produktinformationen "BCP-692 360 750 A 15029-59"
- 圆柱形和方形电芯触探解决方案
- 当 DeltaT ≤ 20°K 时，可负载最大 65 A 的电流
- 低电阻探针，Ri 典型值：< 5 mOhm
- 为多种应用而设计，包括预充电、化成、内阻 (IR) 测量、开路电压 (OCV) 评估和报废 (End-of-Life, EOL) 测试
- 通过法兰固定装置轻松安装
- 带测量触点的型号，用于精确测量电压
| E 尺寸/卡环尺寸: | 29 |
|---|---|
| RoHS 符合性: | 是 |
| 产品组: | 电池触探, 偶极宽带电流探针 (BCP)/四极端子 |
| 子产品组: | 偶极宽带电流探针 (BCP)/四极端子 |
| 安装类型: | 法兰 |
| 安装高度，可调: | 否 |
| 工作行程: | 8 mm |
| 工作行程中的弹簧力: | 15 N |
| 弹簧预紧力: | 7,3 N |
| 快速更换系统: | 否 |

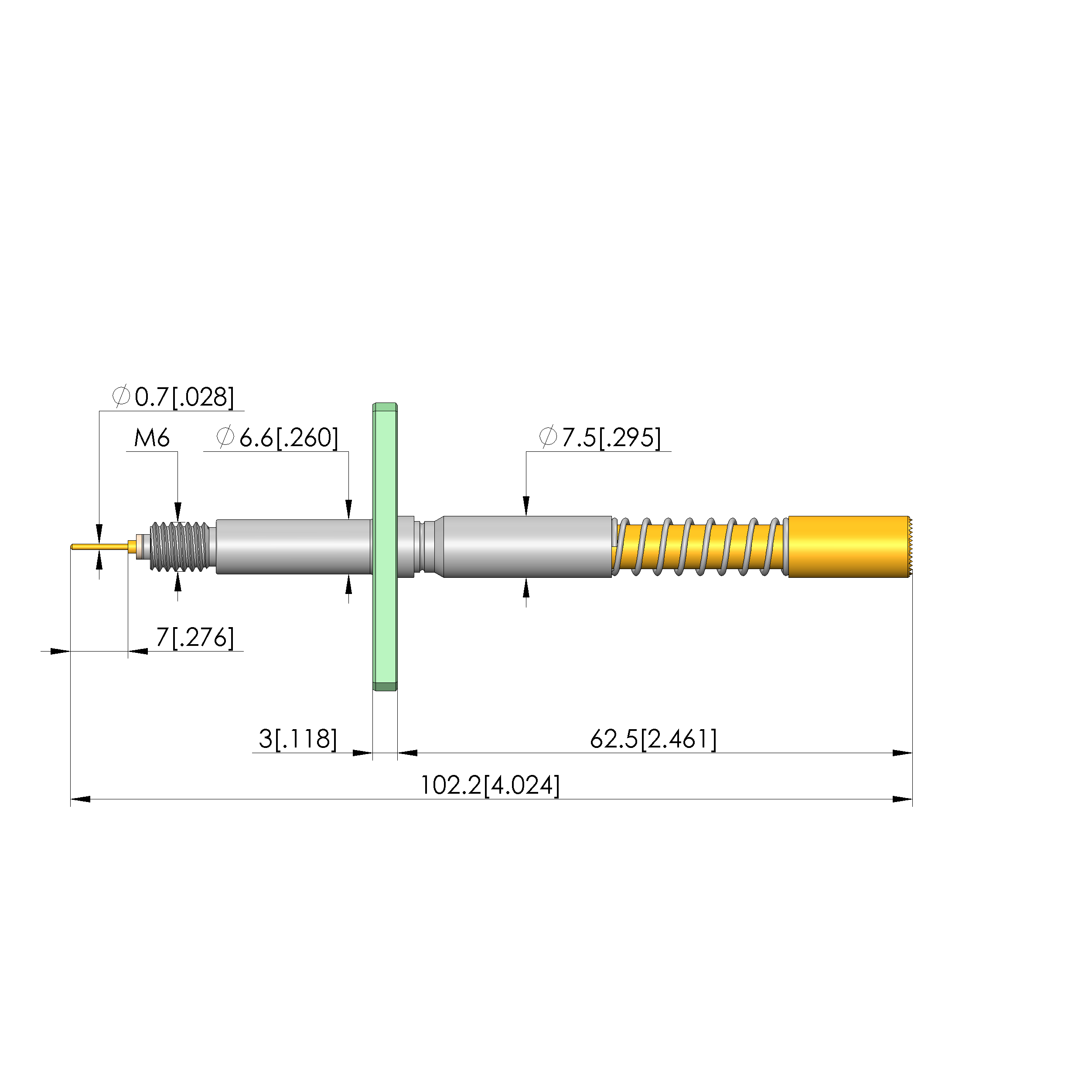

| 总长: | 102 mm |
| 探针上的连接类型: | 螺纹接口 |
| 最大温度: | 200 °C |
| 最大行程: | 10 mm |
| 最小温度: | -100 °C |
| 栅格: | 11 mm |
| 电磁: | 是 |
| 电阻 (Ri) 典型值: | 5 mOhm |

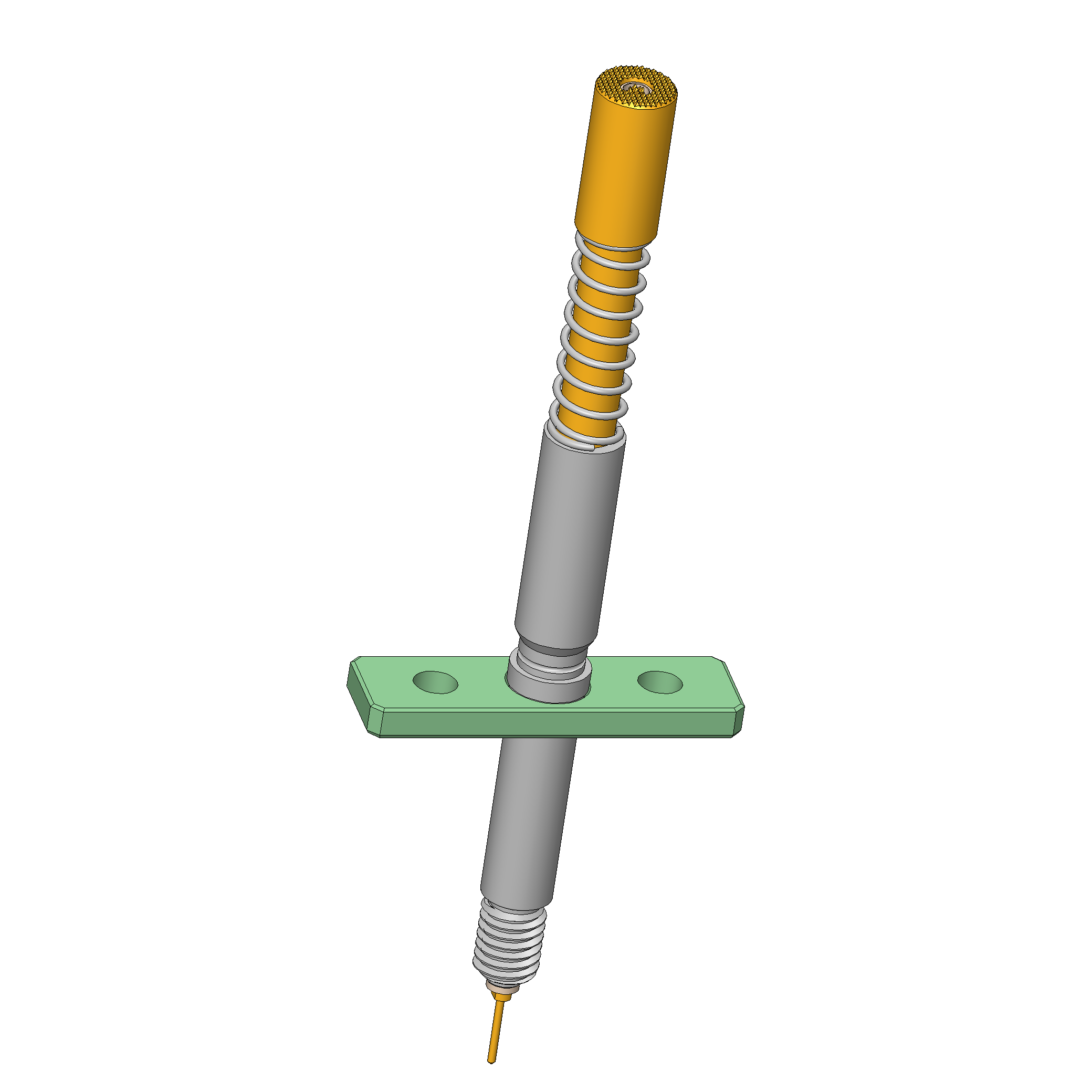

| 结构系列: | BCP-692 |
| 触探装置，所属: | Bead, 接线柱, Pin |
| 载流能力/额定电流: | 100 A |

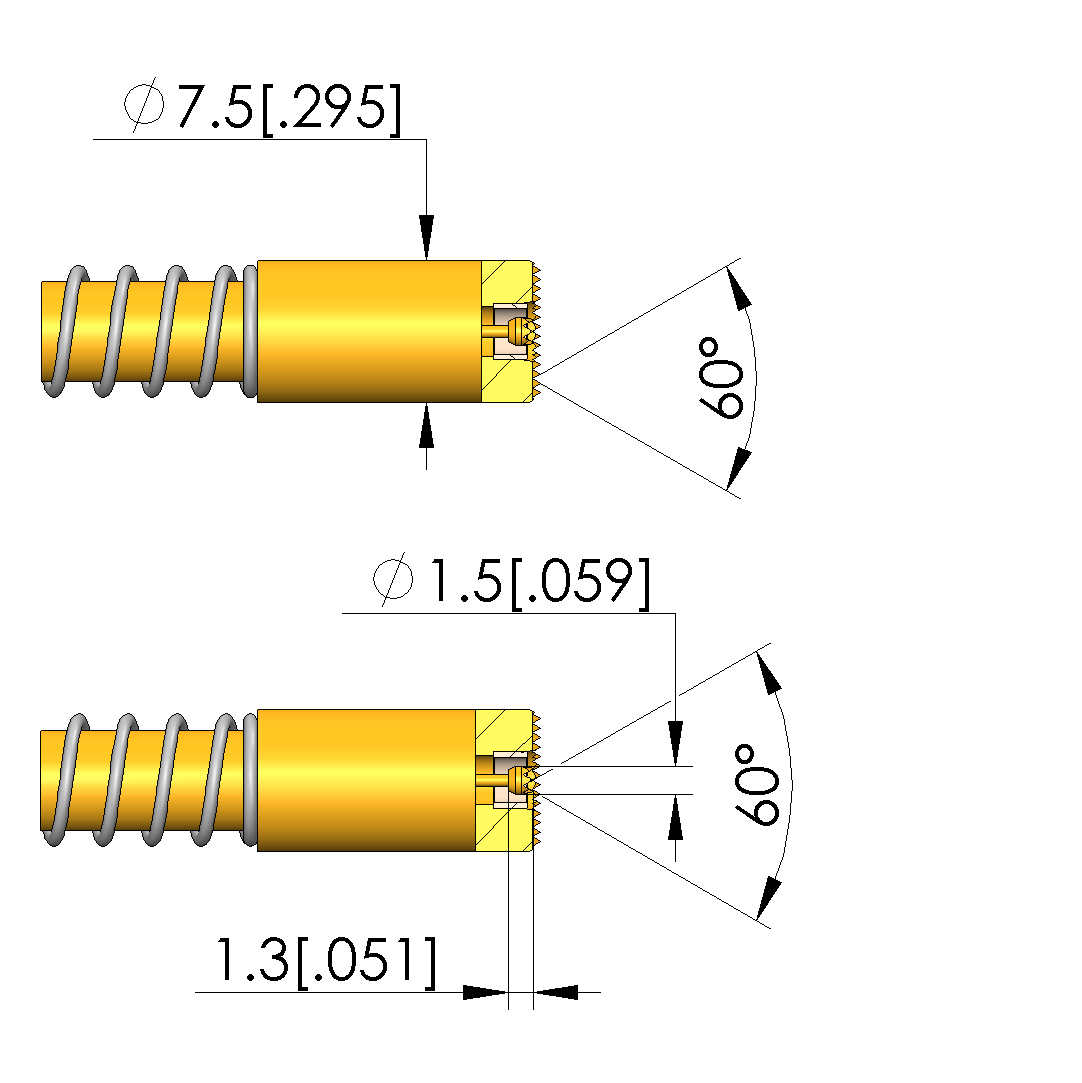

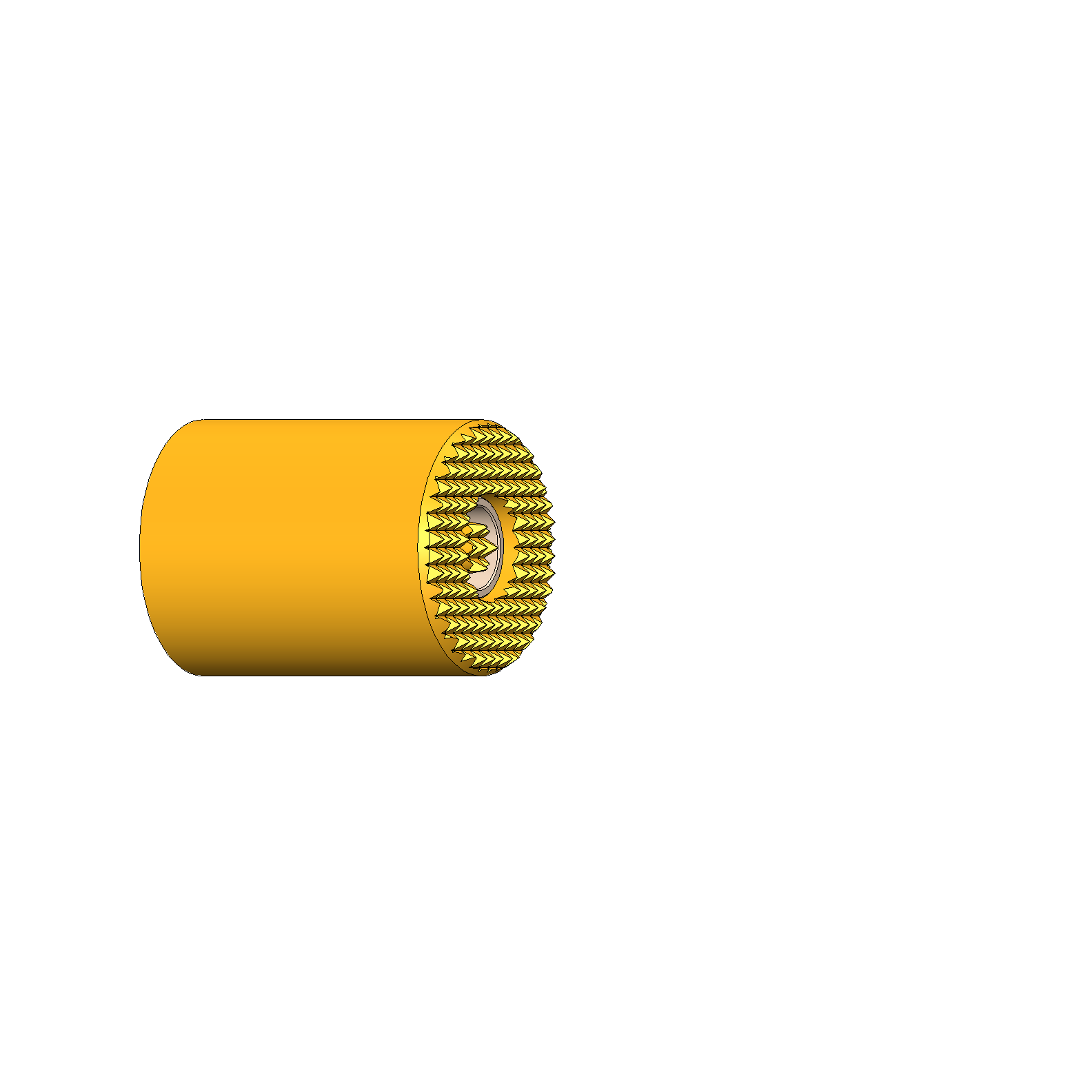

| 针头形状: | 60 网纹/锯齿状格，细间距 |
| 针头形状 材料: | 3 铍铜 |
| 针头形状 表面: | A 金 |
| 针头直径: | 7,5 mm |
| 针管直径: | 6,6 mm |
| 防扭转: | 否 |
Anmelden
Produkt Details
- 圆柱形和方形电芯触探解决方案
- 当 DeltaT ≤ 20°K 时，可负载最大 65 A 的电流
- 低电阻探针，Ri 典型值：< 5 mOhm
- 为多种应用而设计，包括预充电、化成、内阻 (IR) 测量、开路电压 (OCV) 评估和报废 (End-of-Life, EOL) 测试
- 通过法兰固定装置轻松安装
- 带测量触点的型号，用于精确测量电压
Direktauswahl:
Technische Daten
机械数据
- 针管直径: 6,6 mm
- E 尺寸/卡环尺寸: 29
- 最大行程: 10 mm
- 弹簧预紧力: 7,3 N
- 工作行程中的弹簧力: 15 N
- 工作行程: 8 mm
- 总长: 102 mm
一般数据
- 触探装置，所属: Bead
- 最大温度: 200 °C
- 最小温度: -100 °C
- 触探装置，所属: Pin
- 探针上的连接类型: 螺纹接口
- 防扭转: 否
- 安装高度，可调: 否
- 产品组: 电池触探
- 结构系列: BCP-692
- 安装类型: 法兰
- RoHS 符合性: 是
- 栅格: 11 mm
- 触探装置，所属: 接线柱
- 电磁: 是
- 子产品组: 偶极宽带电流探针 (BCP)/四极端子
- 产品组: 偶极宽带电流探针 (BCP)/四极端子
- 快速更换系统: 否
针头形状数据
- 针头形状 材料: 3 铍铜
- 针头直径: 7,5 mm
- 针头形状: 60 网纹/锯齿状格，细间距
- 针头形状 表面: A 金
电气数据
- 电阻 (Ri) 典型值: 5 mOhm
- 载流能力/额定电流: 100 A
