RJ45 触探面临的挑战:
如何补偿公差并获得可靠的测试结果
RJ45 连接器已成为现代网络技术不可或缺的一部分。自 20 世纪 70 年代问世以来，凭借其模块化特性，这些已成为电信、IT 基础设施和工业网络的数据传输标准。
材料和设计的进步不断提高其性能，使数据传输速率更高，连接更可靠。
演变和应用领域
RJ45 连接器最初为电信应用而开发，从 20 世纪 80 年代起，成为以太网网络的首选接口，推动了局域网 (LAN) 的兴起。如今，它已广泛用于数据中心、工业自动化系统和家庭网络，为控制系统和自动化流程提供稳定可靠的连接，尤其是在工业环境中。
在数据中心和电信领域，它能确保快速高效的数据传输，而在家庭网络中，它能保证多个设备之间稳定的（网络）通信。RJ45 连接器的多功能性和高性能使其成为现代网络的重要组成部分。
性能特点聚焦
现代化 RJ45 连接器针对高数据传输速率获得优化，带有八个电气触点，可提供带屏蔽或不带屏蔽的型号。符合 Cat8 标准的变体可支持高达 40 Gbit/s 的传输速率，传输距离最远可达 30 米。因此，这些非常适合需要高速度和高可靠性的苛刻应用。
RJ45 连接器同样用于工业应用
RJ45 连接器触探解决方案
专用测试插头用于在批量生产中有效测试 RJ45 连接器。它们可以补偿印刷电路板上连接器的公差，同时绕过机械联锁。这能够确保测试结果的可重复性。得益于坚固的设计，其触探周期非常高，因此也适用于恶劣的生产环境。

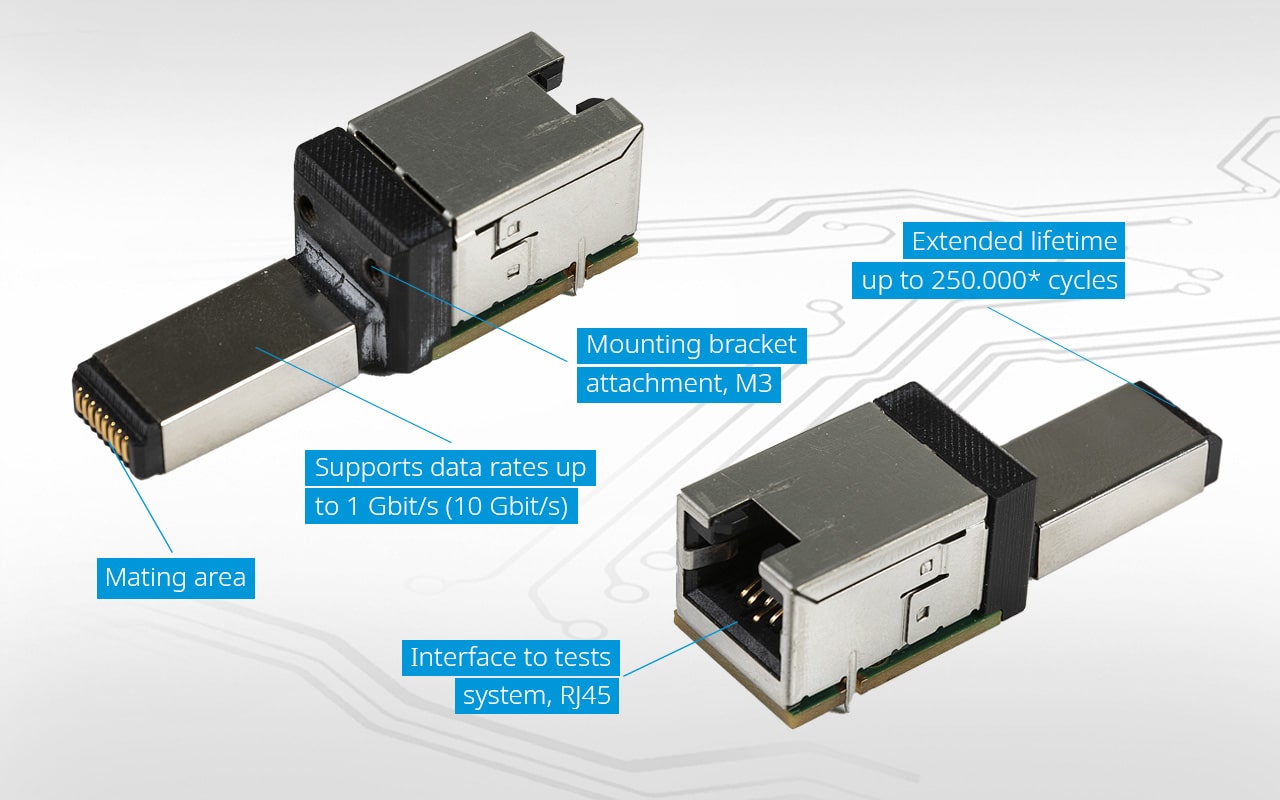

INGUN #PS-RJ45-M-008-M3-B
- 触探周期多达 250,000 次，使用寿命长
- 阻抗控制设计，数据传输速率高达 1 Gbit/s
- 完全屏蔽电磁干扰
- 通过 RJ45 插座作为测试系统接口，集成非常简单
对于多端口 RJ45 插座，INGUN 提供 #PS-RJ45-M-008-M3-XL , 带有加长底座。与 #PS-RJ45-M-008-M3-B 可同时连接间距仅为 14 mm 的多端口 RJ45 插座。
装配和公差补偿
精确触探需要灵活的装配。测试插头可以用 M3 螺丝固定。可选配集成浮动元件的安装框架，以补偿安装在 PCB 上的 RJ45 连接器的位置偏差。这些功能可以实现:
- 水平和垂直安装，应用广泛
- 多孔插座触探，距离达 14 毫米
- 机械负荷减少，使用寿命更长
用于 RJ45 测试插头的安装框架，带集成浮动元件
在公差范围内触探
由于采用浮动安装，连接器位置公差可以很容易地得到补偿
其他网络研讨会与会者的进一步提问
Ja, alle RJ45-Prüfstecker von INGUN sind für den Einsatz in vollautomatischen Testsystemen geeignet. Die robuste Konstruktion und das optionale Schwimmungssystem sorgen für eine hohe Lebensdauer und zuverlässige Testergebnisse.
Ja, das impedanzkontrollierte Design ermöglicht Datenraten bis 1 Gbit/s (10 Gbit/s ready).
Ja, allerdings nur bei niedrigen Frequenzen oder Datenraten (bis ca. 10 Mbit/s). Für höhere Datenraten werden spezialisierte Prüfstecker empfohlen.
Das Mindest-Rastermaß beträgt 14 mm (center-to-center).
Für maximale Flexibilität können die Prüfstecker in speziellen Floating-Mounts integriert werden. Standardmäßig sind Montagerahmen für zwei RJ45-Prüfstecker nebeneinander verfügbar.
