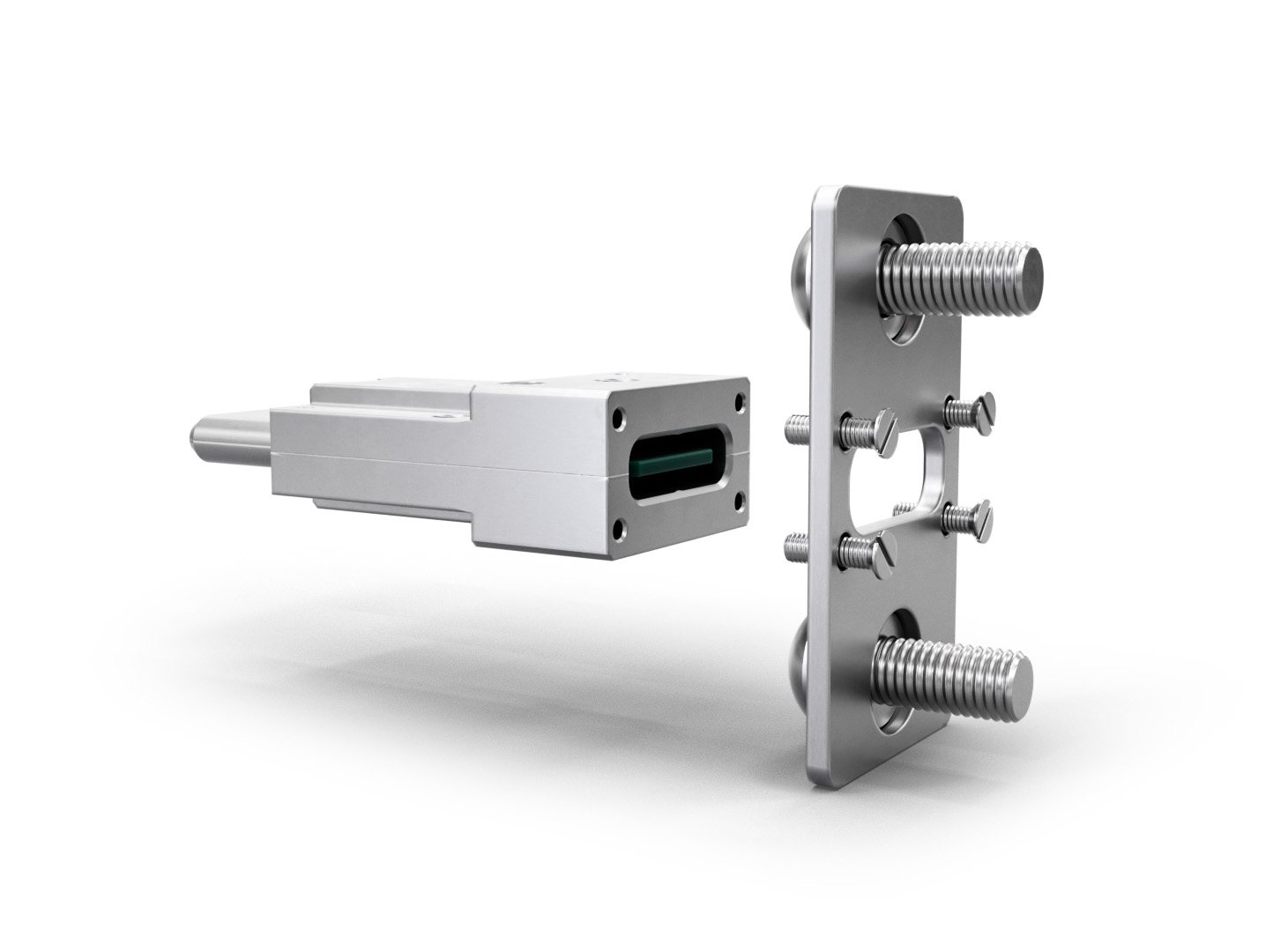

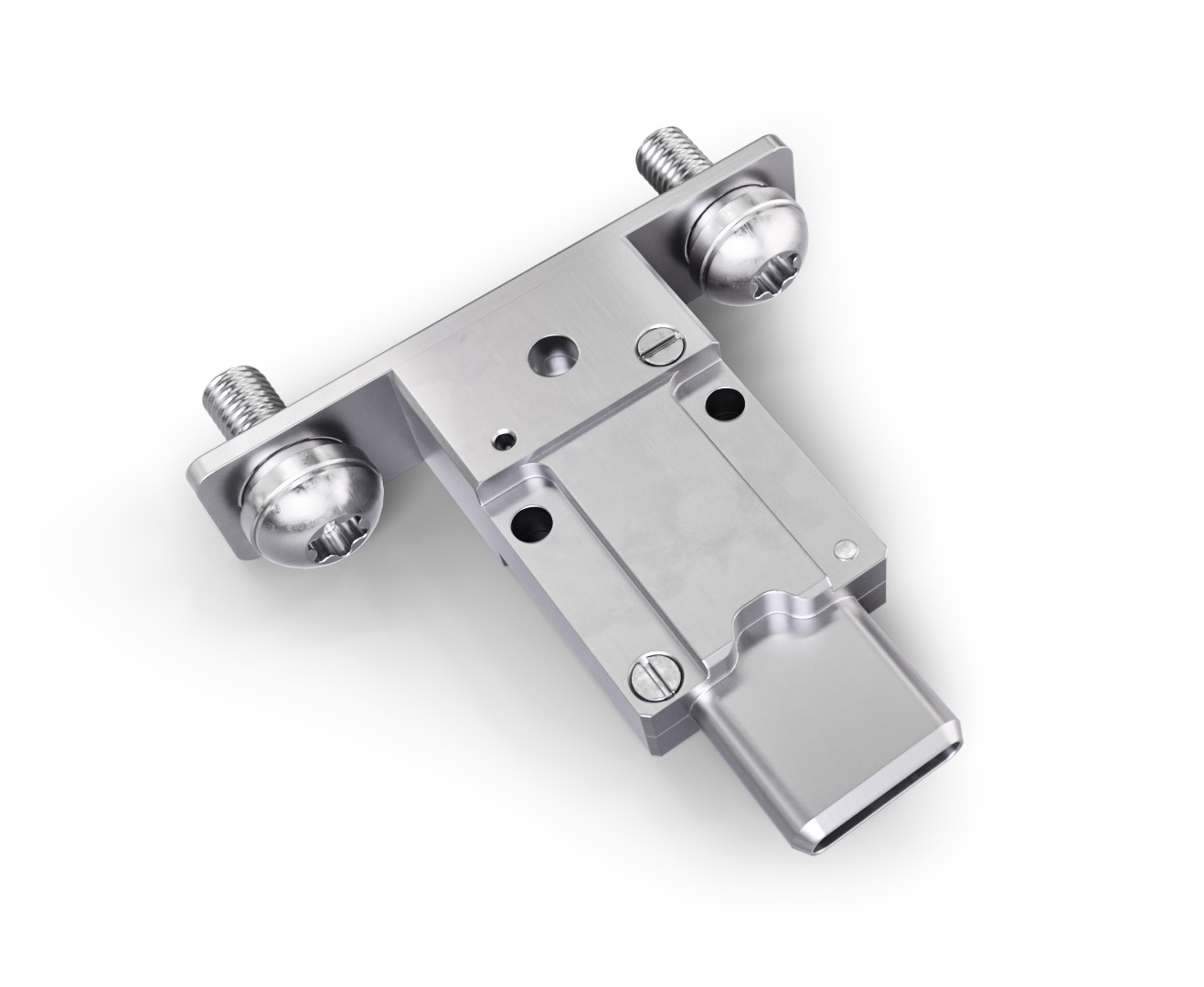

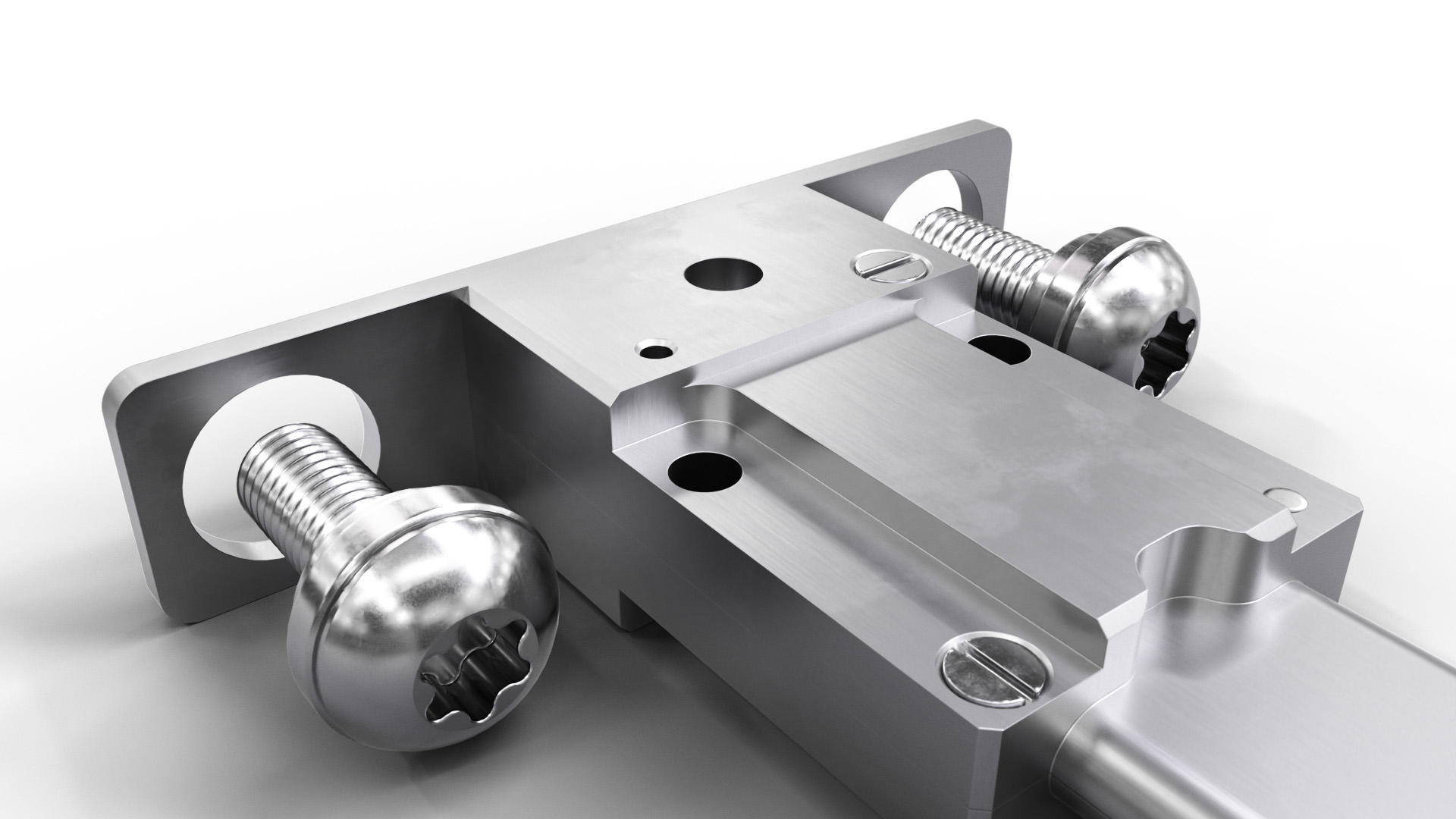

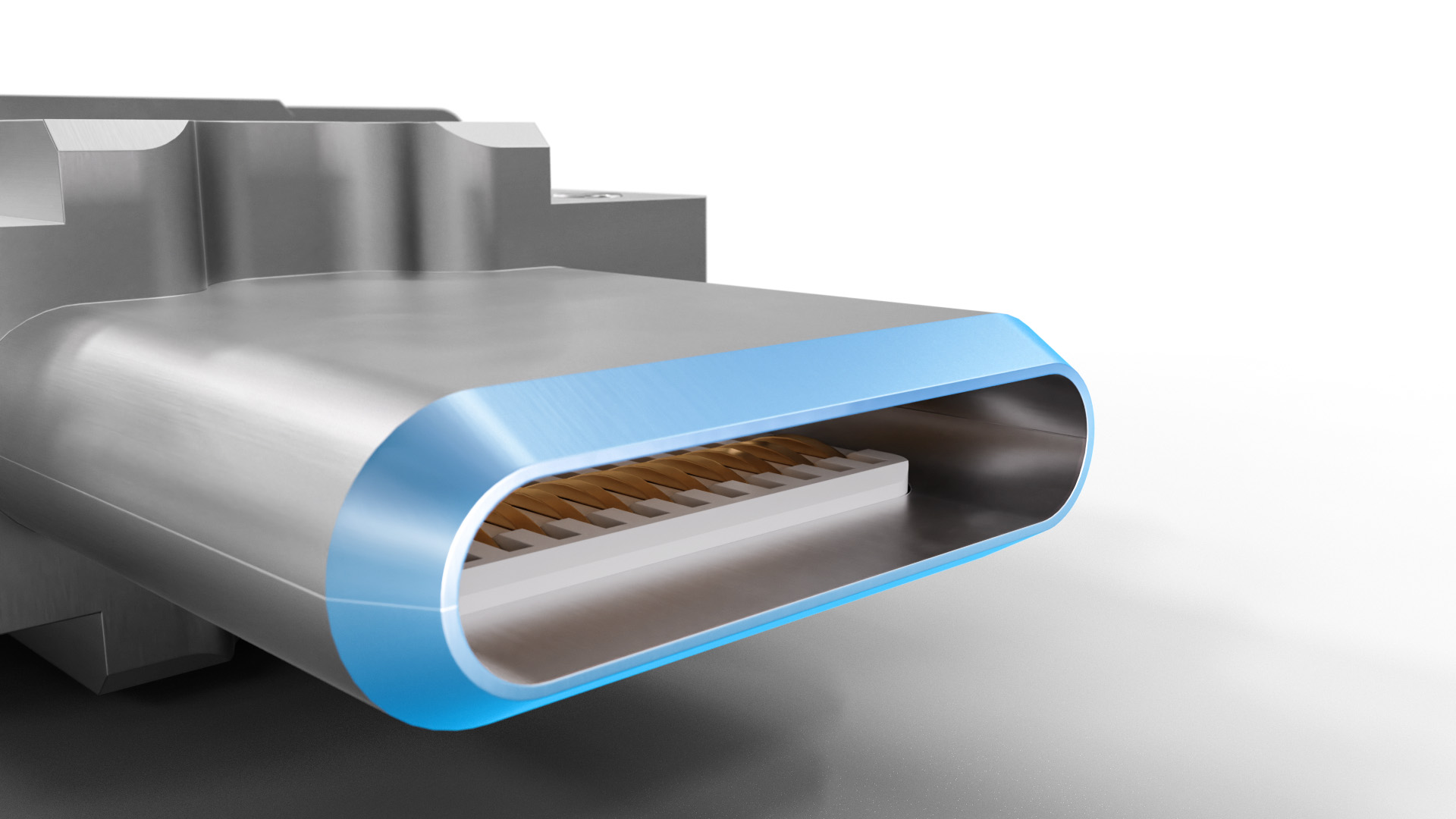

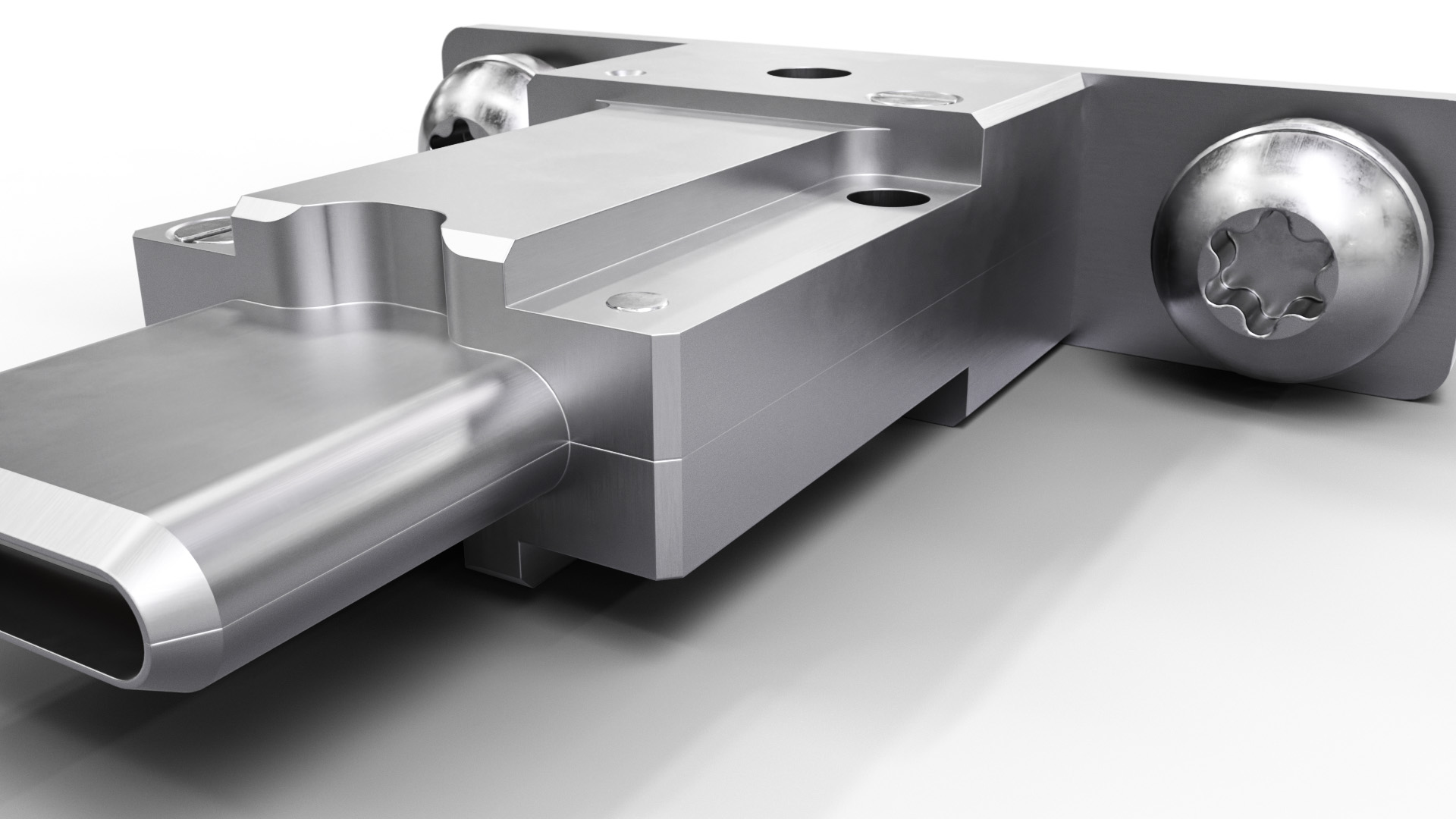

测试插头 PS-USB3.1C-M-024-G5-B-02 产品 116066

  • Larger insertion chamfers, up to 0.4 mm tolerance compensation
  • Smallest test plug for USB3.1C for the most compact applications, also suitable for USB3.1C automotive
  • Outstanding service life: over 50,000 mating cycles (under laboratory conditions) depending on the version
  • 精密、低磨损触探 USB 插头连接器
  • 过程可靠的数据传输

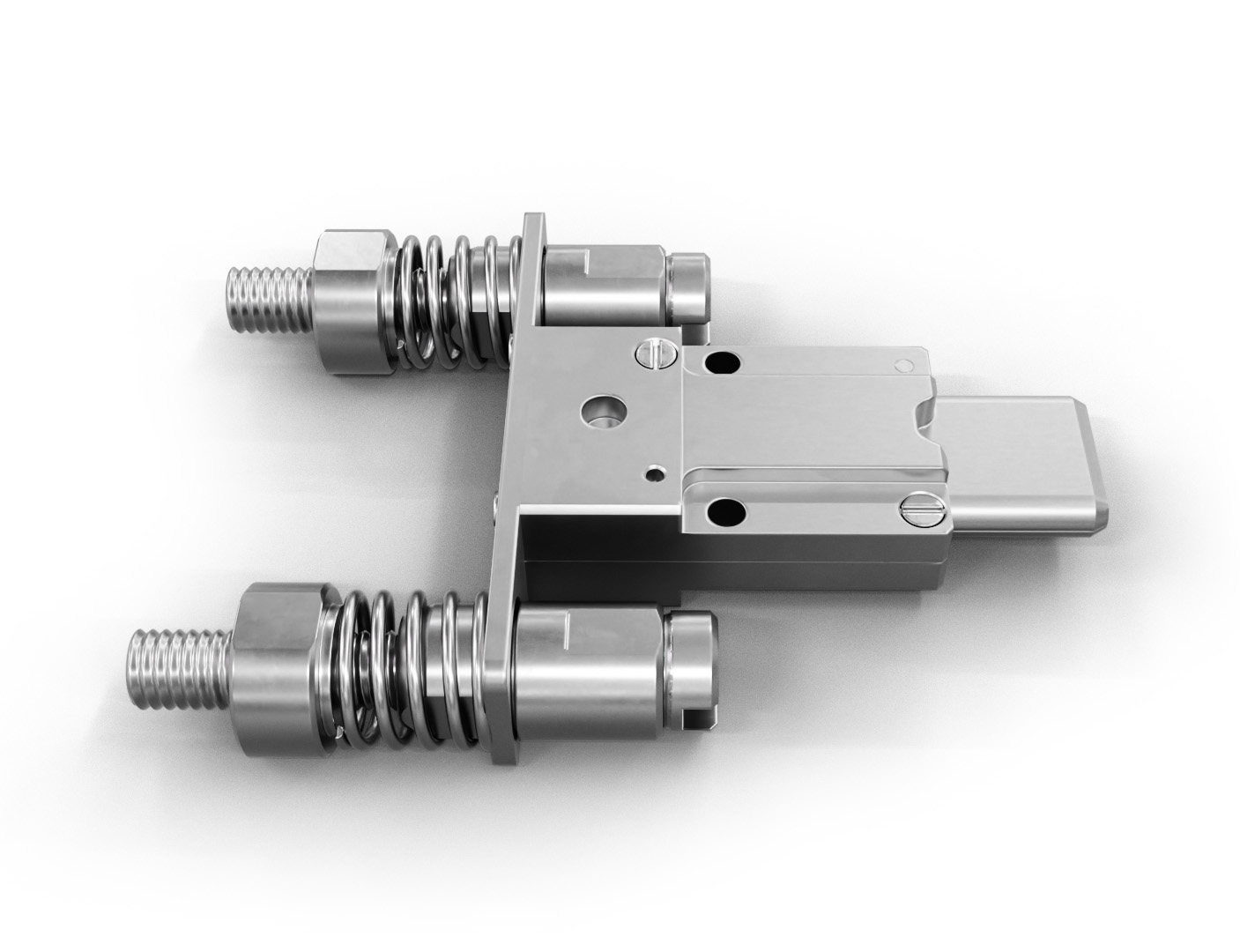

  • 可选弹簧元件（104148：一套 2 件 - 13N）可以补偿 ±0.4 mm 的公差和角度误差。

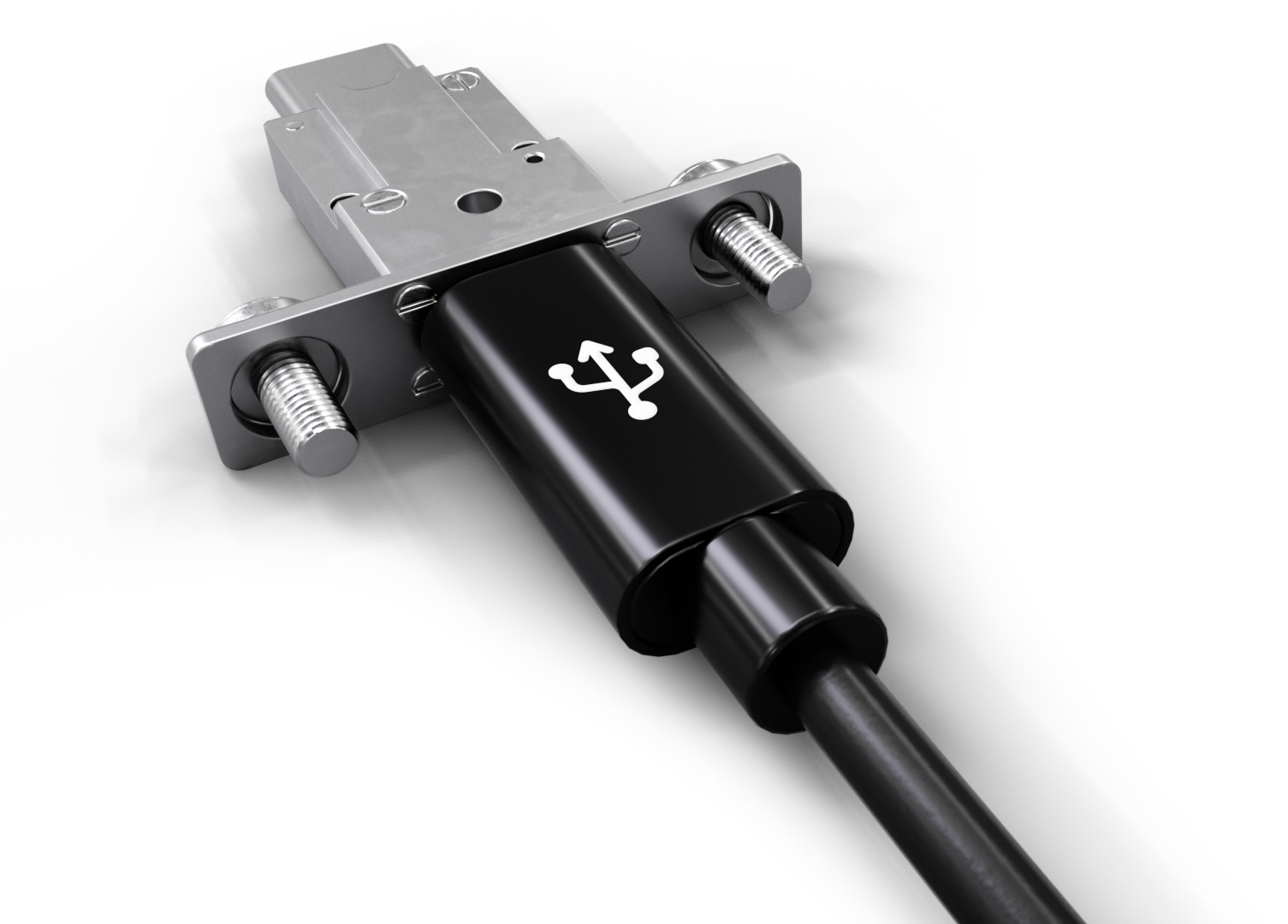

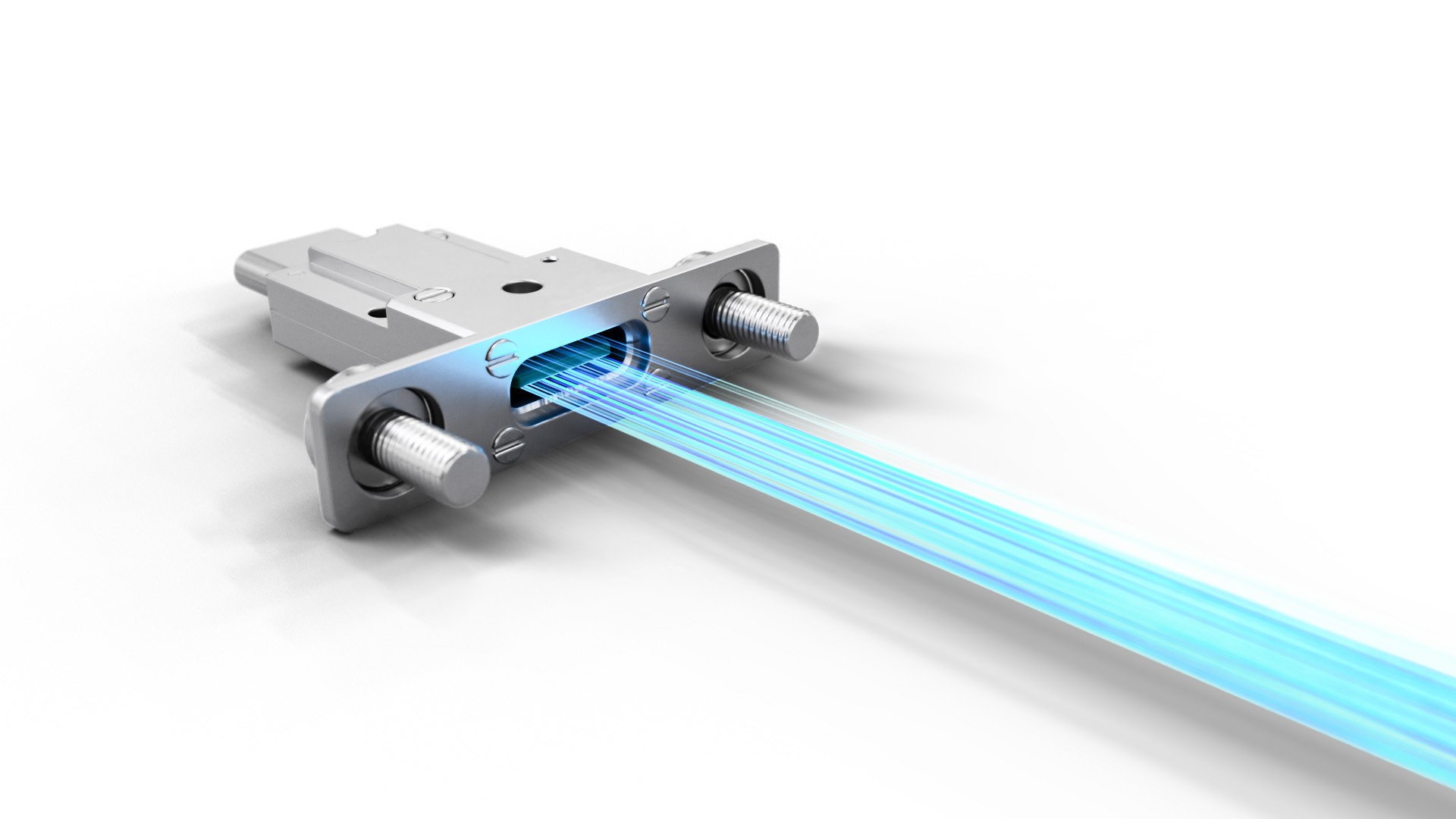

  • Interface: Signal transmission to the test system via original USB3.1C connector plug
显示更多 Show less

测试插头 PS-USB3.1C-M-024-G5-B-02 产品 116066

请登录以查看价格！
表中列出的价格为四舍五入之后的价格，因此总价可能会存在偏差。 运输费用 * 价格四舍五入至小数点后 2 位
下载
RoHS 符合性确认 (EN|PDF)
文件 (116066_Kundenzeichnung_0.pdf)
CAD 数据 (INGUN_116066.STEP)
产品规格表 (ZH|pdf)
选择产品变型
PS-USB3.1C-M-024-G5-B-02 (116066)
PS-USB-A-004-F9,6 (21071) INGUN SELECTION PS-USB-Micro-B-005-F7,6 (34816) PS-USB-Mini-B-005-F7,6 (21072) PS-USB3.0A-M-009-G5-B-01 (112624) INGUN SELECTION PS-USB-B-004-F9,6 (17829) PS-USB2.0MiniA-M-005-G5-B-01 (112619) INGUN SELECTION PS-USB2.0MicroB-M-005-G5-B-01 (112621) INGUN SELECTION PS-USB3.1C-M-024-G5-B-01 (112622) INGUN SELECTION PS-USB3.1C-M-024-G5-B-02 (116066)
在这里，你可以选择性地配置一个新的变体。
技术数据
一般数据
产品组 : PS 测试插头
结构系列 : PS
子系列 : PS-USB
栅格 : 8 mm
被测器件/触点 : USB3.1-C
被测器件公母性 : F 信号线母头/插座
贯通式活塞 : 否
合适的组件接口 : USB 3.1-C
合适的组件公母性 : F 信号线母头/插座
宽度 : 30 mm
高度 : 7 mm
最小温度 : - 20 °C
最大温度 : + 75 °C
RoHS 符合性 : RoHS-3
信号导体数据
信号线，可更换 : 否
信号线最大载流能力 : 3 A
信号线极数 : 24
电气数据
阻抗 : 90 Ohm
最大数据传输速率 : 10 Gbit/s
最大功率 : 15 W

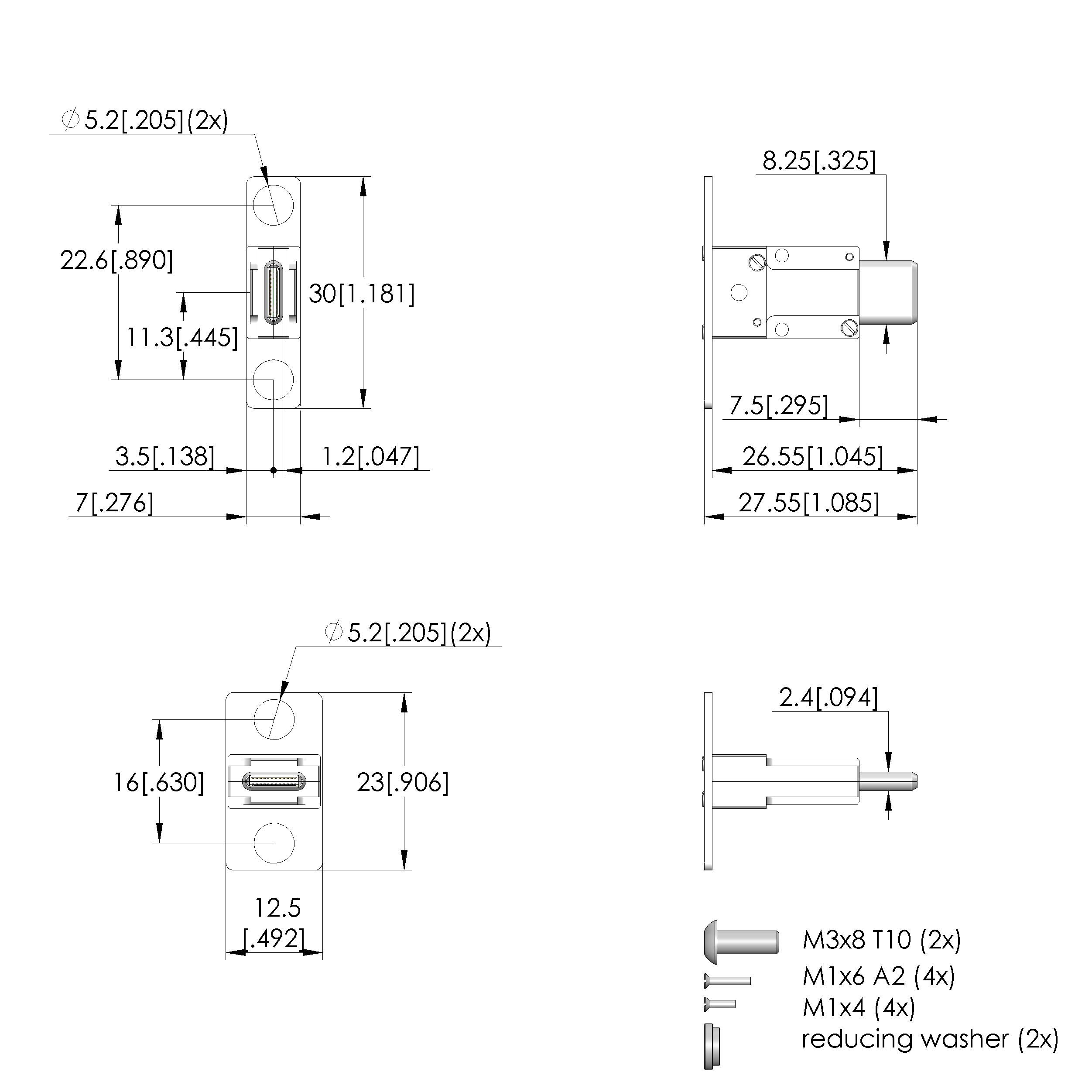

机械数据
总长 : 27.5 mm
安装高度，不含针套 : 26.5 mm
