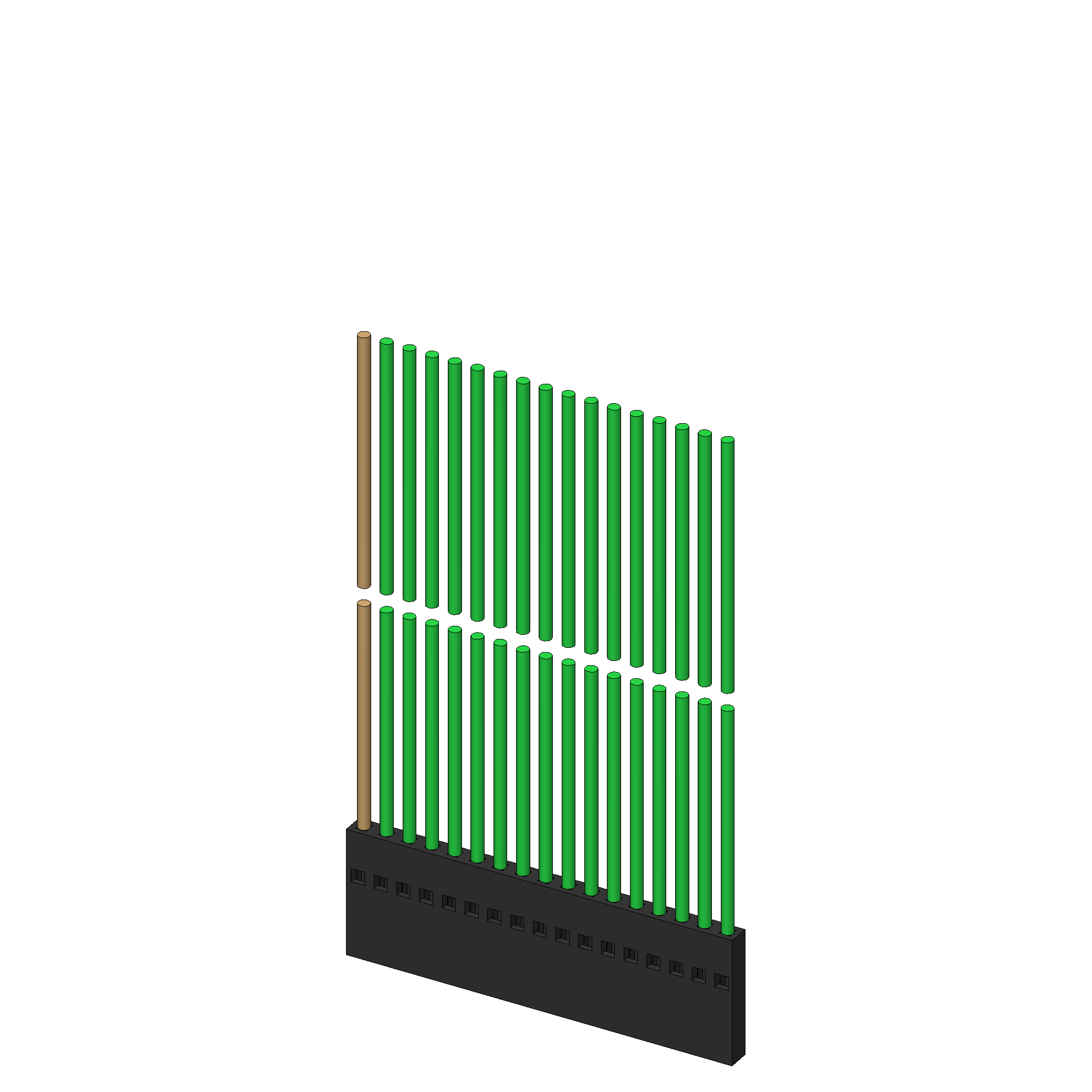

连接电缆 ASK-BL17-F-G-0700-AWG26-GN 产品 115181

下载
RoHS 符合性确认 (EN|PDF)
CAD 数据 (INGUN_115181.STEP)
文件 (115181__Kundenzeichnung.PDF)
产品规格表 (ZH|pdf)
选择产品变型
ASK-BL17-F-G-0700-AWG26-GN (115181)
ASK-BL10-F-G-0700-AWG26-GN (43372) ASK-BL10-F-G-0400-BL10-F-G-SW (115172) ASK-BL10-F-G-0400-BL10-F-G-GE (115174) ASK-BL10-F-G-0700-AWG26-SW (115176) ASK-BL17-F-G-0400-BL17-F-G-RT (115185) ASK-BL10-F-G-0700-AWG26-GE (43371) ASK-BL16-F-G-0700-AWG28-64 (33175) ASK-ME-G-325-AWG20-002 (109474) ASK-BL10-F-G-0400-BL10-F-G-GN (53129) ASK-BL17-F-G-0700-AWG26-GE (115179) ASK-BL17-F-G-0700-AWG26-RT (115180) ASK-BL17-F-G-0700-AWG26-GN (115181) ASK-BL17-F-G-0400-BL17-F-G-GN (115186) ASK-VG34-F-W-0280-SUBD-037-F-W (115256) ASK-BL12-F-G-0700-AWG26-GN (116060) ASK-BL12-F-G-0700-AWG26-SW (116061) ASK-M12-F-W-2000-0,34-004 (43637) ASK-BL10-F-G-0400-BL10-F-G-RT (115175) ASK-BL10-F-G-0700-AWG26-RT (115177) ASK-BL17-F-G-0700-AWG26-SW (115178) ASK-BL17-F-G-0400-BL17-F-G-SW (115183) ASK-BL17-F-G-0400-BL17-F-G-GE (115184) ASK-VG34-F-W-0180-SUBD-037-F-W (115279) ASK-BL12-F-G-0700-AWG26-GE (116063) ASK-BL12-F-G-0700-AWG26-RT (116062)
在这里,你可以选择性地配置一个新的变体。
技术数据
一般数据
产品组 : 电气附件
结构系列 : ASK
类型 : 绞合电缆
规格 : 单排连接器外壳
配件类型 : 扩展配件
交付状态 : 预组装
装配 : 1x Steckergehäuse
材料 : 铜绞合线,镀锡
颜色 : 绿色,引脚 1 棕色
最小温度 : - 20 °C
最大温度 : + 80 °C
RoHS 符合性 : RoHS-3
电气数据
单个弹簧探针 (GKS) 电阻 (Ri) 典型值 : 85 mOhm
技术数据
连接 : 插接/焊接/压接连接
力 : 34 N
最大电流 : 3.6 A
安装 : 插头连接器
最大电压 : 250 V

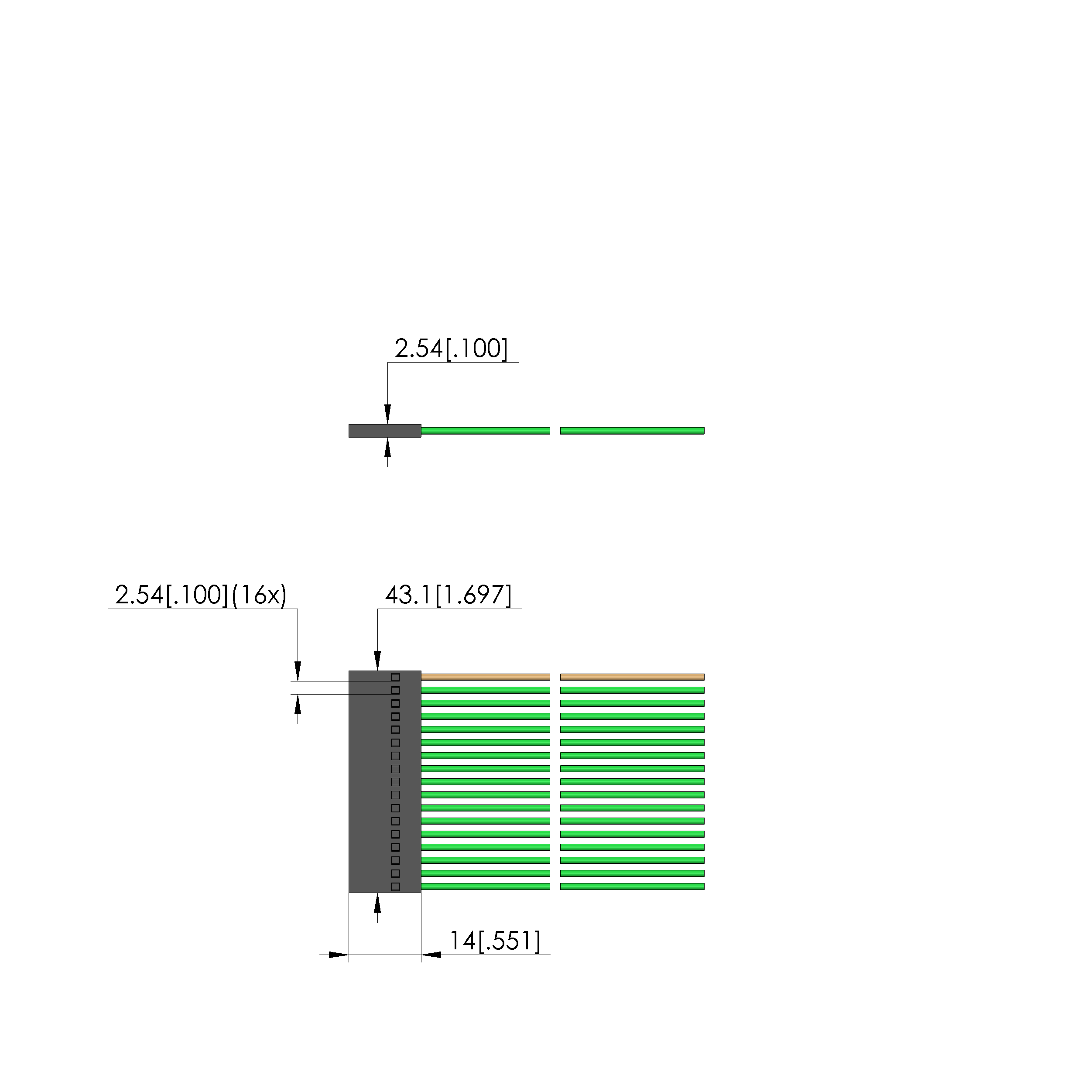

极数 : 17

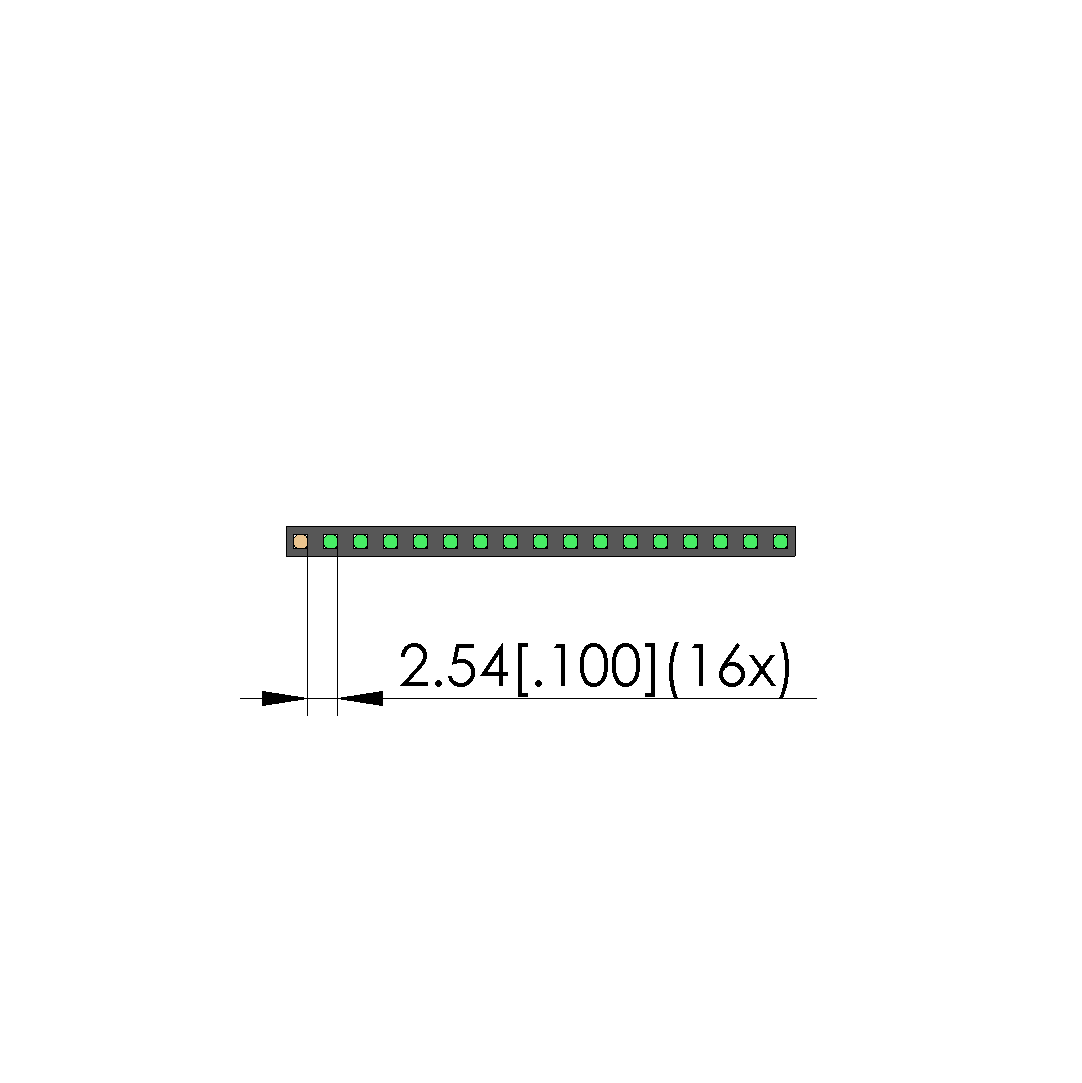

安装栅格 : 2.54 mm
直径 : AWG26 mm
电缆长度 : 700 mm
适用于
接口模块 (SB) : SB-SI-170/136/085/040
