Info sui prodotti "S-075 307 090 A 3000 ES"
- Utilizzo di contatti a molla più grandi per una maggiore precisione di contatto e una maggiore durata
- Dimensione minima del passo grazie all'omissione del manicotto di contatto (“socketless”)
- Ampia gamma di forme della testina e forze della molla per un contatto ottimale con il punto di prova
- Adatto ai sistemi Socketless esistenti
| Altezza di installazione regolabile: | no |
|---|---|
| Antirotativo: | no |
| Capacità di corrente / corrente nominale: | 8 A |
| Conforme a RoHS: | sì |
| Contatto tra: | Pad, Via |
| Corsa massima: | 6,35 mm |
| Diametro della testina: | 0,9 mm |
| Diametro del manicotto di contatto: | 1,37 mm |
| Forma della testina materiale: | 3 CuBe |
| Forma della testina superficie: | A oro |
| Forza elastica con corsa di lavoro: | 3 N |
| Gruppo di prodotti: | ICT / FCT (test in circuito e funzionale), INGUN S-Line |
| KT designation: | KT-S050, KT-S075 |
| Lunghezza totale: | 35,8 mm |
| Magnetico: | sì |
| Misura E / misura collare: | no name |
| Mounting hole in S-Line spacer plate (SDP): | min. 1,58 |
| Mounting hole in probe plate (KTP): | 1,39 – 1,41 mm |
| Precarico della molla: | 1,87 N |
| Resistenza (Ri) tipica: | 20 mOhm |
| Sistema di ricambio rapido: | sì |
| Sottogruppo di prodotti: | INGUN S-Line |
| Temperatura max.: | 80 °C |
| Temperatura min.: | -40 °C |
| Tipo di connessione sul contatto a molla: | Terminale di contatto |
| Tipo di installazione: | innestabile |
| corsa di espansione: | 4,3 mm |
| forma della testina: | 07 Triangolare, angolo 30°, autopulente |
| passo: | 1,91 mm |
| serie: | S-075, S-075 ES Standard con precarico molla aumentato |
Login
Produkt Details
- Utilizzo di contatti a molla più grandi per una maggiore precisione di contatto e una maggiore durata
- Dimensione minima del passo grazie all'omissione del manicotto di contatto (“socketless”)
- Ampia gamma di forme della testina e forze della molla per un contatto ottimale con il punto di prova
- Adatto ai sistemi Socketless esistenti
Direktauswahl:
Technische Daten
Dati generali
- Tipo di installazione: innestabile
- serie: S-075
- Gruppo di prodotti: INGUN S-Line
- Temperatura max.: 80 °C
- passo: 1,91 mm
- Antirotativo: no
- Altezza di installazione regolabile: no
- Conforme a RoHS: sì
- Sottogruppo di prodotti: INGUN S-Line
- Temperatura min.: -40 °C
- Sistema di ricambio rapido: sì
- Gruppo di prodotti: ICT / FCT (test in circuito e funzionale)
- Magnetico: sì
- Tipo di connessione sul contatto a molla: Terminale di contatto
- serie: S-075 ES Standard con precarico molla aumentato
- Contatto tra: Pad
- Contatto tra: Via
Dati meccanici
- Mounting hole in S-Line spacer plate (SDP): min. 1,58
- Corsa massima: 6,35 mm
- KT designation: KT-S050
- KT designation: KT-S075

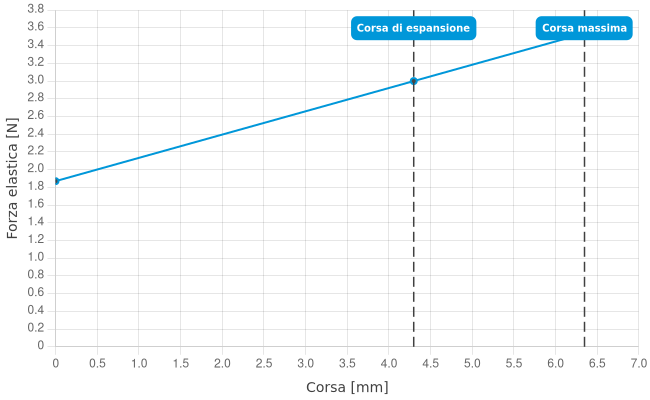

- Forza elastica con corsa di lavoro: 3 N
- Lunghezza totale: 35,8 mm
- Precarico della molla: 1,87 N
- Misura E / misura collare: no name
- Diametro del manicotto di contatto: 1,37 mm
- corsa di espansione: 4,3 mm
- Mounting hole in probe plate (KTP): 1,39 – 1,41 mm
Dati elettrici
- Capacità di corrente / corrente nominale: 8 A
- Resistenza (Ri) tipica: 20 mOhm
Dati sulla forma della testina
- Diametro della testina: 0,9 mm
- Forma della testina materiale: 3 CuBe
- forma della testina: 07 Triangolare, angolo 30°, autopulente
- Forma della testina superficie: A oro
