Info sui prodotti "HSS-552 306 400 A 2003 M"
- Contatti a molla a corsa corta per alta corrente con un rapporto ottimale tra dimensioni e corrente nominale
- Perno bassa impedenza con Ri tipico: < 10 mOhm
- per l'uso in applicazioni con spazio limitato
- Tenuta sicura nel manicotto di contatto grazie alla filettatura per l'avvitamento
| Altezza di installazione regolabile: | no |
|---|---|
| Antirotativo: | no |
| Capacità di corrente / corrente nominale: | 50 A |
| Conforme a RoHS: | sì |
| Contatto tra: | Contatto piatto maschio, Post, Pin |
| Coppia di avvitamento: | 10 – 20 cNm |
| Corsa massima: | 2,5 mm |
| Diametro della testina: | 4 mm |
| Diametro del manicotto di contatto: | 3,5 mm |
| Forma della testina materiale: | 3 CuBe |
| Forma della testina superficie: | A oro |
| Forza elastica con corsa di lavoro: | 2 N |
| Gruppo di prodotti: | Contatti a molla per alta corrente, HSS a corsa corta |
| Lunghezza totale: | 17,1 mm |
| Magnetico: | sì |
| Misura E / misura collare: | 3 |
| Precarico della molla: | 0,89 N |
| Presa di contatto adeguata: | KS-552 M |
| Resistenza (Ri) tipica: | 10 mOhm |
| Sistema di ricambio rapido: | sì |
| Sottogruppo di prodotti: | HSS a corsa corta |
| Temperatura max.: | 200 °C |
| Temperatura min.: | -100 °C |
| Tipo di installazione: | avvitabile |
| corsa di espansione: | 2 mm |
| forma della testina: | 06 Waffle (ondulato) |
| passo: | 5,08 mm |
| serie: | HSS-552, HSS-552 M a vite |
Login
Produkt Details
- Contatti a molla a corsa corta per alta corrente con un rapporto ottimale tra dimensioni e corrente nominale
- Perno bassa impedenza con Ri tipico: < 10 mOhm
- per l'uso in applicazioni con spazio limitato
- Tenuta sicura nel manicotto di contatto grazie alla filettatura per l'avvitamento
Direktauswahl:
Technische Daten
Dati generali
- Presa di contatto adeguata: KS-552 M
- Temperatura max.: 200 °C
- serie: HSS-552
- Temperatura min.: -100 °C
- Gruppo di prodotti: HSS a corsa corta
- Contatto tra: Pin
- Antirotativo: no
- Altezza di installazione regolabile: no
- Sottogruppo di prodotti: HSS a corsa corta
- Gruppo di prodotti: Contatti a molla per alta corrente
- Conforme a RoHS: sì
- Coppia di avvitamento: 10 – 20 cNm
- Tipo di installazione: avvitabile
- Sistema di ricambio rapido: sì
- Contatto tra: Contatto piatto maschio
- Contatto tra: Post
- passo: 5,08 mm
- Magnetico: sì
- serie: HSS-552 M a vite
Dati sulla forma della testina

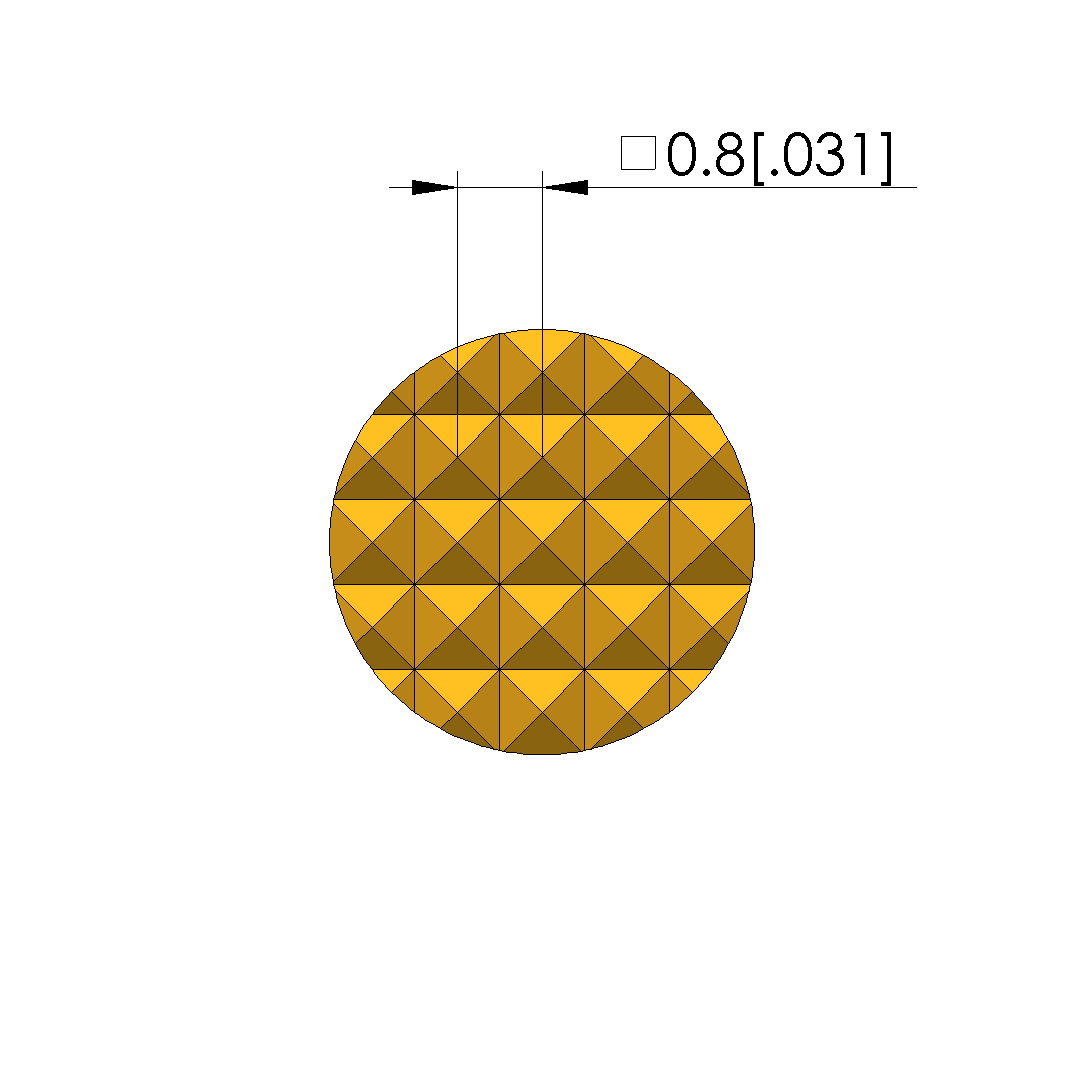

- forma della testina: 06 Waffle (ondulato)
- Diametro della testina: 4 mm
- Forma della testina materiale: 3 CuBe
- Forma della testina superficie: A oro
Dati meccanici
- corsa di espansione: 2 mm
- Precarico della molla: 0,89 N
- Lunghezza totale: 17,1 mm
- Forza elastica con corsa di lavoro: 2 N
- Diametro del manicotto di contatto: 3,5 mm
- Corsa massima: 2,5 mm
- Misura E / misura collare: 3
Dati elettrici
- Capacità di corrente / corrente nominale: 50 A
- Resistenza (Ri) tipica: 10 mOhm
