Info sui prodotti "HKR-672 300 080 A 20004 M"
- Terminale ad alta corrente per il contatto senza graffi di perni tondi e filetti
- Durante il processo di contatto, le lamelle di contatto vengono premute saldamente contro il perno senza graffiarlo.
- Grazie al loro design, sono particolarmente adatti per applicazioni con vibrazioni, contaminazione e cicli di prova più lunghi, così come per contatti rotondi con protezione dal contatto sul lato frontale
| Altezza di installazione regolabile: | no |
|---|---|
| Antirotativo: | no |
| Capacità di corrente / corrente nominale: | 45 A |
| Conforme a RoHS: | sì |
| Contatto tra: | Post |
| Coppia di avvitamento: | 10 – 20 cNm |
| Corsa massima: | 5,5 mm |
| Diametro della testina: | 6,2 mm |
| Diametro del manicotto di contatto: | 5 mm |
| Forma della testina materiale: | 3 CuBe |
| Forma della testina superficie: | A oro |
| Forza elastica con corsa di lavoro: | 20 N |
| Gruppo di prodotti: | Contatti a molla per alta corrente, terminali ad alta corrente (piatti / tondi) |
| Lunghezza totale: | 69 mm |
| Magnetico: | sì |
| Misura E / misura collare: | 04 |
| Precarico della molla: | 6,11 N |
| Presa di contatto adeguata: | KS-621 M |
| Resistenza (Ri) tipica: | 10 mOhm |
| Screw-in torque max.: | 20 cNm |
| Screw-in torque min.: | 10 cNm |
| Sistema di ricambio rapido: | sì |
| Sottogruppo di prodotti: | terminali ad alta corrente (piatti / tondi) |
| Temperatura max.: | 200 °C |
| Temperatura min.: | -100 °C |
| Tipo di installazione: | avvitabile |
| corsa di espansione: | 4 mm |
| forma della testina: | 00 Piatto con foro |
| passo: | 6,4 mm |
| serie: | HKR-672, HKR-672 M a vite |
Login
Dettagli del prodotto
- Terminale ad alta corrente per il contatto senza graffi di perni tondi e filetti
- Durante il processo di contatto, le lamelle di contatto vengono premute saldamente contro il perno senza graffiarlo.
- Grazie al loro design, sono particolarmente adatti per applicazioni con vibrazioni, contaminazione e cicli di prova più lunghi, così come per contatti rotondi con protezione dal contatto sul lato frontale
Direktauswahl:
Dati tecnici
Dati generali
- Screw-in torque min.: 10 cNm
- Screw-in torque max.: 20 cNm
- Gruppo di prodotti: Contatti a molla per alta corrente
- Gruppo di prodotti: terminali ad alta corrente (piatti / tondi)
- Sottogruppo di prodotti: terminali ad alta corrente (piatti / tondi)
- serie: HKR-672
- serie: HKR-672 M a vite
- passo: 6,4 mm
- Contatto tra: Post
- Magnetico: sì
- Tipo di installazione: avvitabile
- Sistema di ricambio rapido: sì
- Altezza di installazione regolabile: no
- Antirotativo: no
- Coppia di avvitamento: 10 – 20 cNm
- Presa di contatto adeguata: KS-621 M
- Temperatura min.: -100 °C
- Temperatura max.: 200 °C
- Conforme a RoHS: sì
Dati meccanici
- Lunghezza totale: 69 mm
- Diametro del manicotto di contatto: 5 mm
- Corsa massima: 5,5 mm
- Precarico della molla: 6,11 N
- Misura E / misura collare: 04

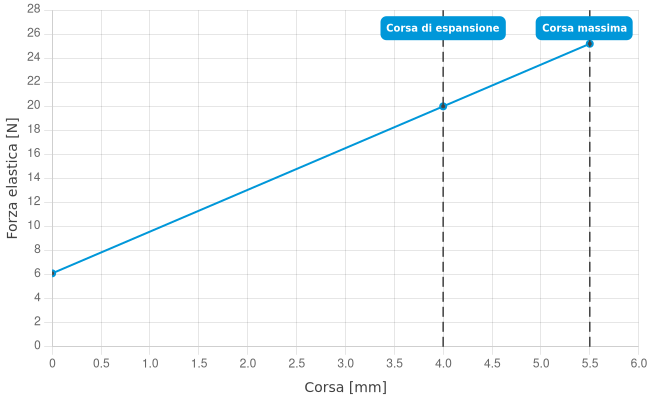

- Forza elastica con corsa di lavoro: 20 N
- corsa di espansione: 4 mm
Dati sulla forma della testina
- forma della testina: 00 Piatto con foro
- Diametro della testina: 6,2 mm
- Forma della testina superficie: A oro
- Forma della testina materiale: 3 CuBe
Dati elettrici
- Capacità di corrente / corrente nominale: 45 A
- Resistenza (Ri) tipica: 10 mOhm
