Informazioni sul prodotto
Info sui prodotti "HKR-612 600 130 S 20003 M"

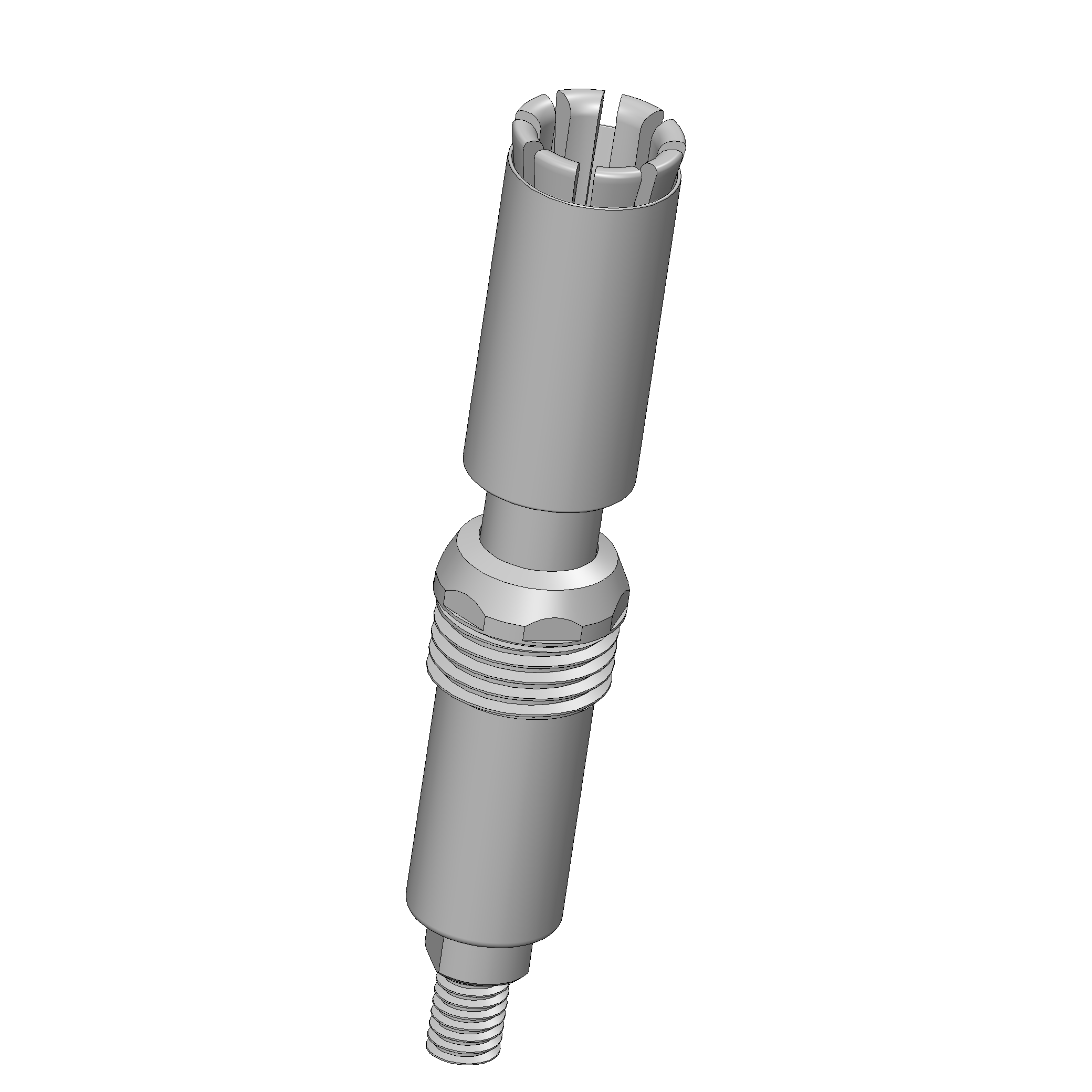

- Terminale ad alta corrente per il contatto senza graffi di perni tondi e filetti
- Durante il processo di contatto, le lamelle di contatto vengono premute saldamente contro il perno senza graffiarlo.
- Grazie al loro design, sono particolarmente adatti per applicazioni con vibrazioni, contaminazione e cicli di prova più lunghi, così come per contatti rotondi con protezione dal contatto sul lato frontale
| Altezza di installazione regolabile: | no |
|---|---|
| Antirotativo: | no |
| Capacità di corrente / corrente nominale: | 60 A |
| Conforme a RoHS: | sì |
| Contatto tra: | Post |
| Coppia di avvitamento: | 60 cNm |
| Corrente nominale, collegamento al pistone: | 100 A |
| Corsa massima: | 5,5 mm |
| Diametro della testina: | 9,4 mm |
| Diametro del manicotto di contatto: | 8,5 mm |
| Forma della testina materiale: | 3 CuBe |
| Forma della testina superficie: | S Argento |
| Forza elastica con corsa di lavoro: | 20 N |
| Gruppo di prodotti: | Contatti a molla per alta corrente, terminali ad alta corrente (piatti / tondi) |
| Lunghezza totale: | 57 mm |
| Magnetico: | sì |
| Misura E / misura collare: | 03 |
| Pistone continuo: | M 4 x 0,7 x 5,5 |
| Precarico della molla: | 13,4 N |
| Presa di contatto adeguata: | KS-612 M-D06 |
| Resistenza (Ri) tipica: | 10 mOhm |
| Resistenza (Ri) tipica, collegamento al pistone: | 10 mOhm |
| Screw-in torque max.: | 60 cNm |
| Sistema di ricambio rapido: | no |
| Sottogruppo di prodotti: | terminali ad alta corrente (piatti / tondi) |
| Temperatura max.: | 200 °C |
| Temperatura min.: | -100 °C |
| Tipo di connessione sul contatto a molla: | Connessione filettata |
| Tipo di installazione: | avvitabile |
| corsa di espansione: | 4,4 mm |
| forma della testina: | 00 Piatto con foro |
| passo: | 12,7 mm |
| serie: | HKR-612, HKR-612 M a vite |
Login
Produkt Details
- Terminale ad alta corrente per il contatto senza graffi di perni tondi e filetti
- Durante il processo di contatto, le lamelle di contatto vengono premute saldamente contro il perno senza graffiarlo.
- Grazie al loro design, sono particolarmente adatti per applicazioni con vibrazioni, contaminazione e cicli di prova più lunghi, così come per contatti rotondi con protezione dal contatto sul lato frontale
Direktauswahl:
Technische Daten
Dati meccanici

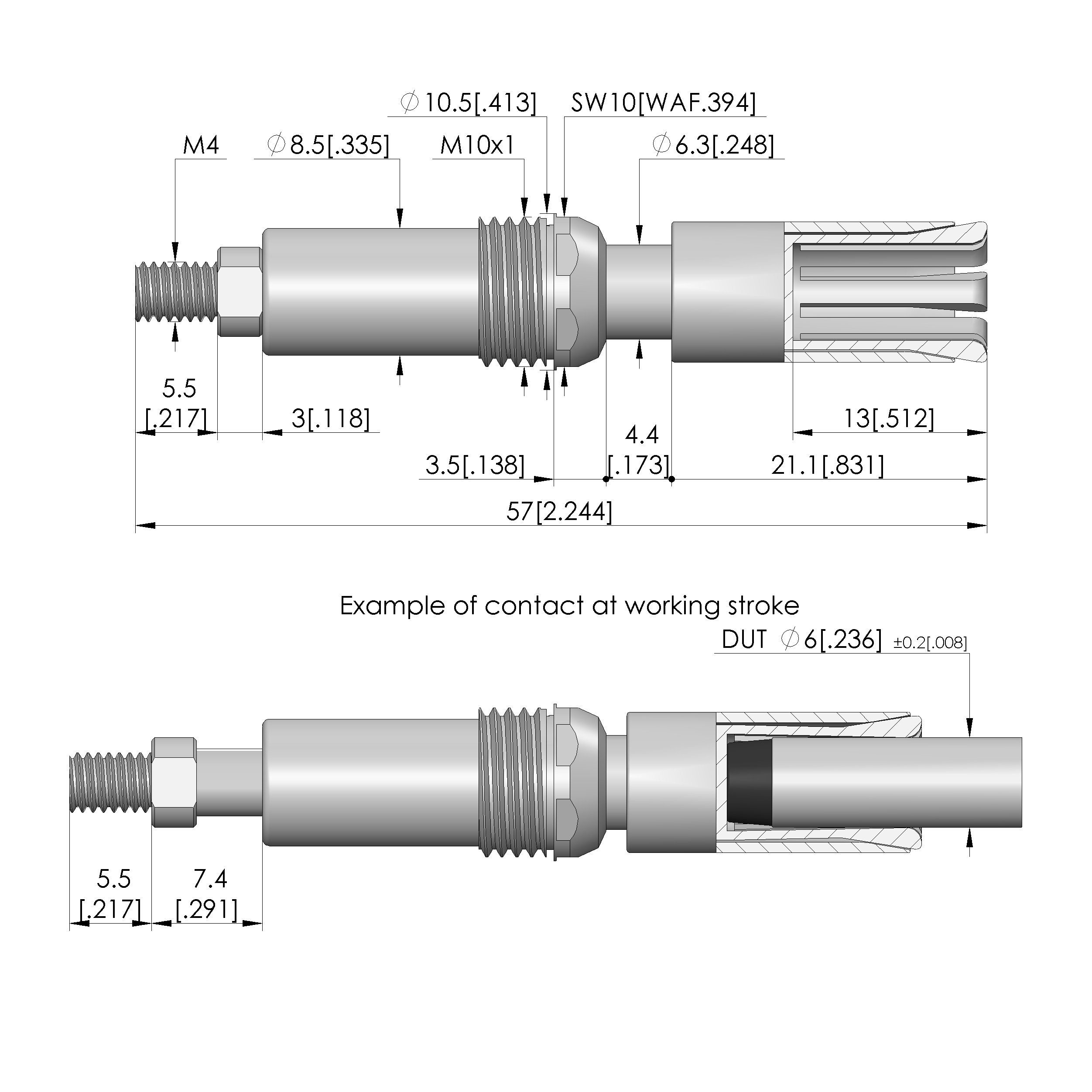

- Lunghezza totale: 57 mm
- Diametro del manicotto di contatto: 8,5 mm
- Corsa massima: 5,5 mm

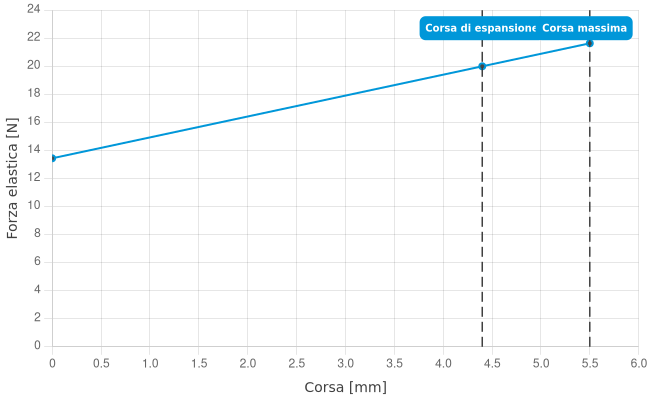

- Precarico della molla: 13,4 N
- Misura E / misura collare: 03
- Forza elastica con corsa di lavoro: 20 N
- corsa di espansione: 4,4 mm
Dati generali
- Screw-in torque max.: 60 cNm
- Gruppo di prodotti: Contatti a molla per alta corrente
- Gruppo di prodotti: terminali ad alta corrente (piatti / tondi)
- Sottogruppo di prodotti: terminali ad alta corrente (piatti / tondi)
- serie: HKR-612
- serie: HKR-612 M a vite
- passo: 12,7 mm
- Contatto tra: Post
- Magnetico: sì
- Tipo di installazione: avvitabile
- Sistema di ricambio rapido: no
- Tipo di connessione sul contatto a molla: Connessione filettata
- Altezza di installazione regolabile: no
- Antirotativo: no
- Pistone continuo: M 4 x 0,7 x 5,5
- Coppia di avvitamento: 60 cNm
- Presa di contatto adeguata: KS-612 M-D06
- Temperatura min.: -100 °C
- Temperatura max.: 200 °C
- Conforme a RoHS: sì
Dati sulla forma della testina

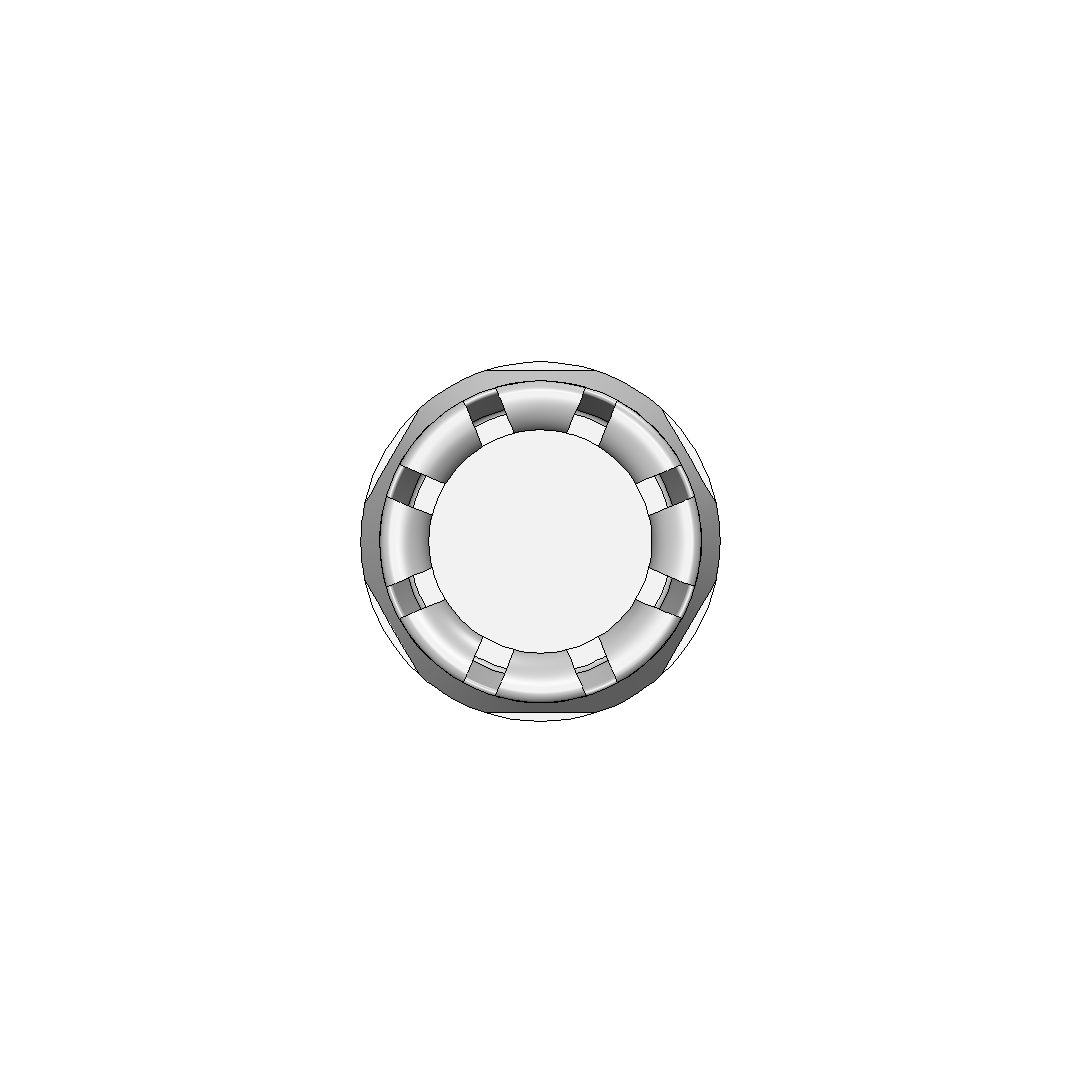

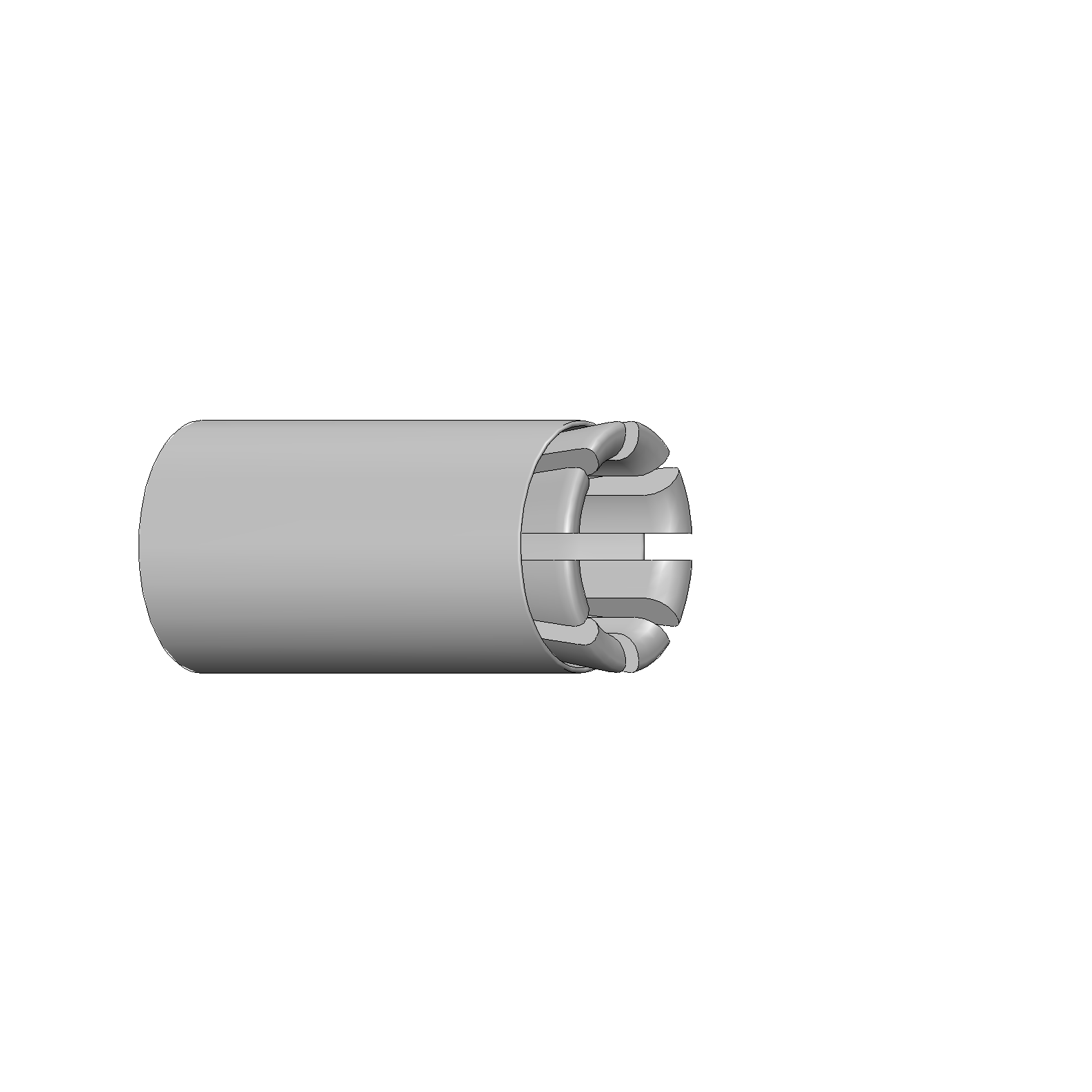

- forma della testina: 00 Piatto con foro

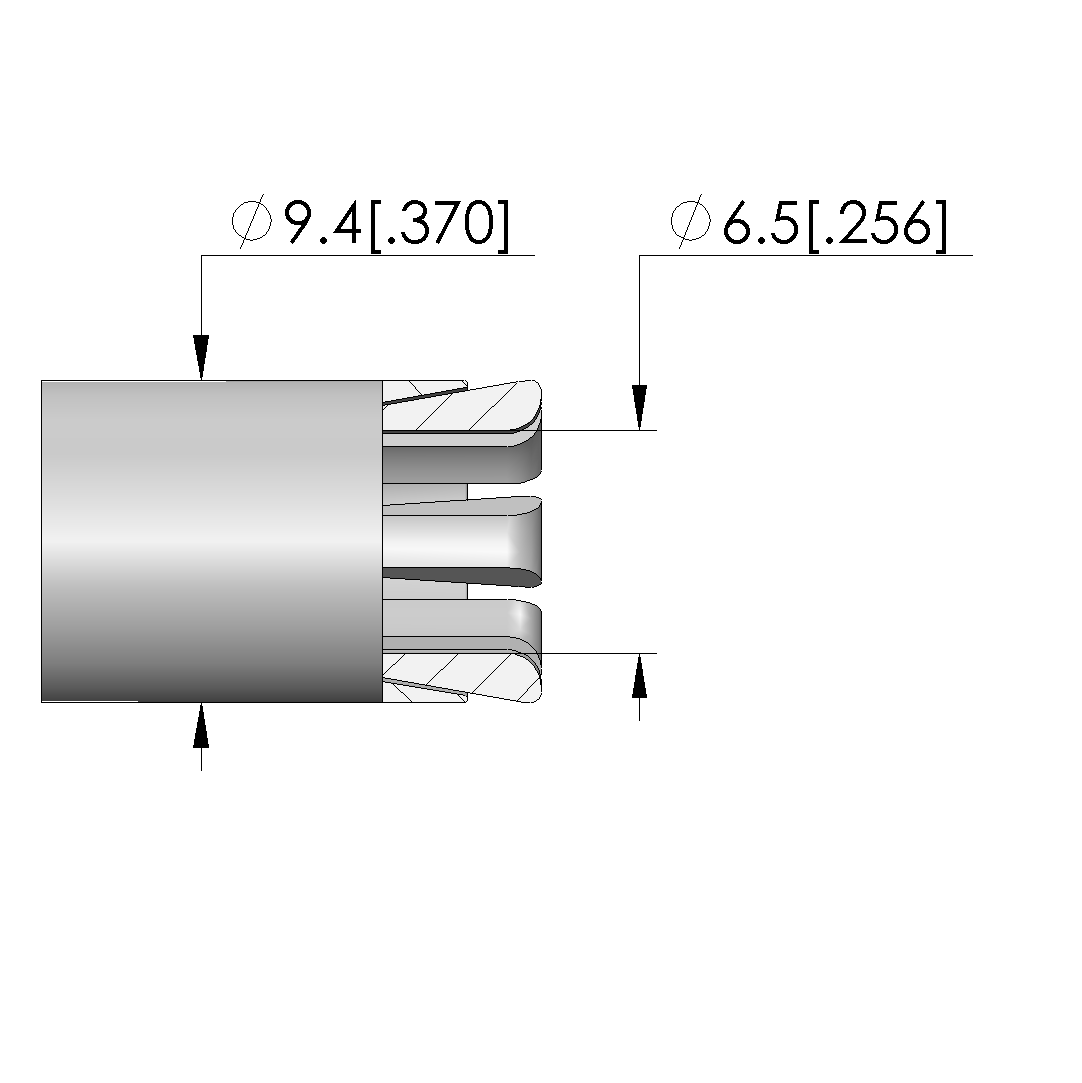

- Diametro della testina: 9,4 mm
- Forma della testina superficie: S Argento
- Forma della testina materiale: 3 CuBe
Dati elettrici

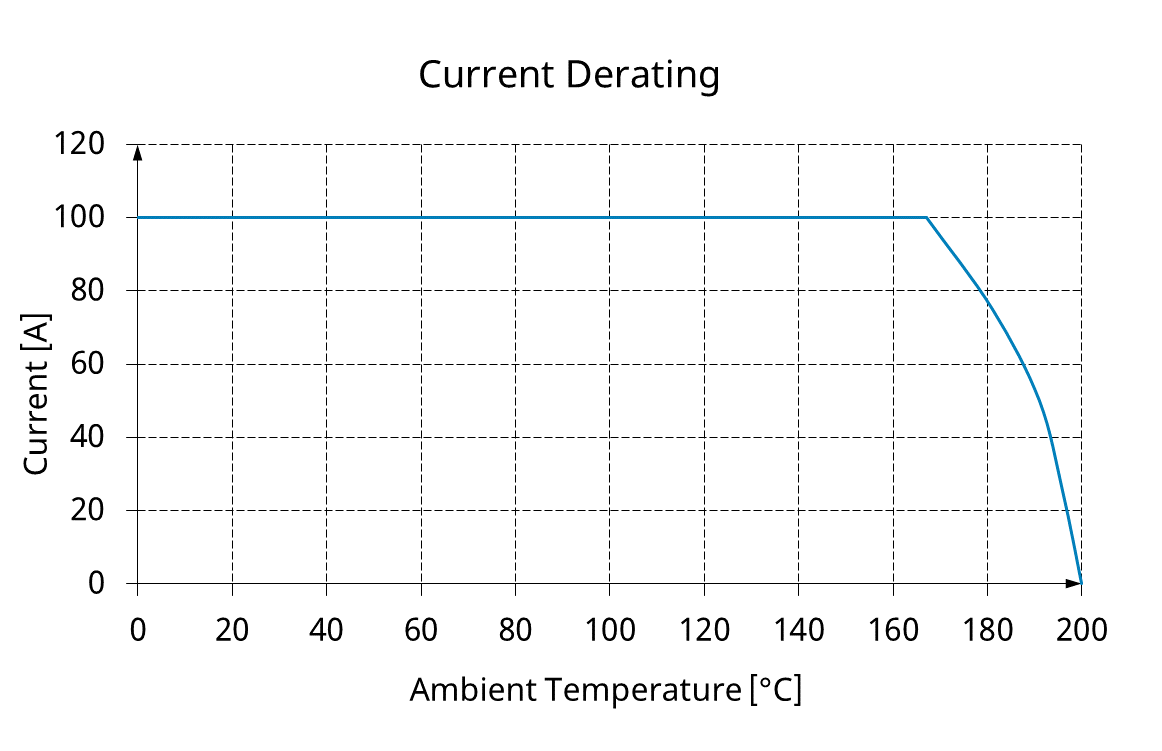

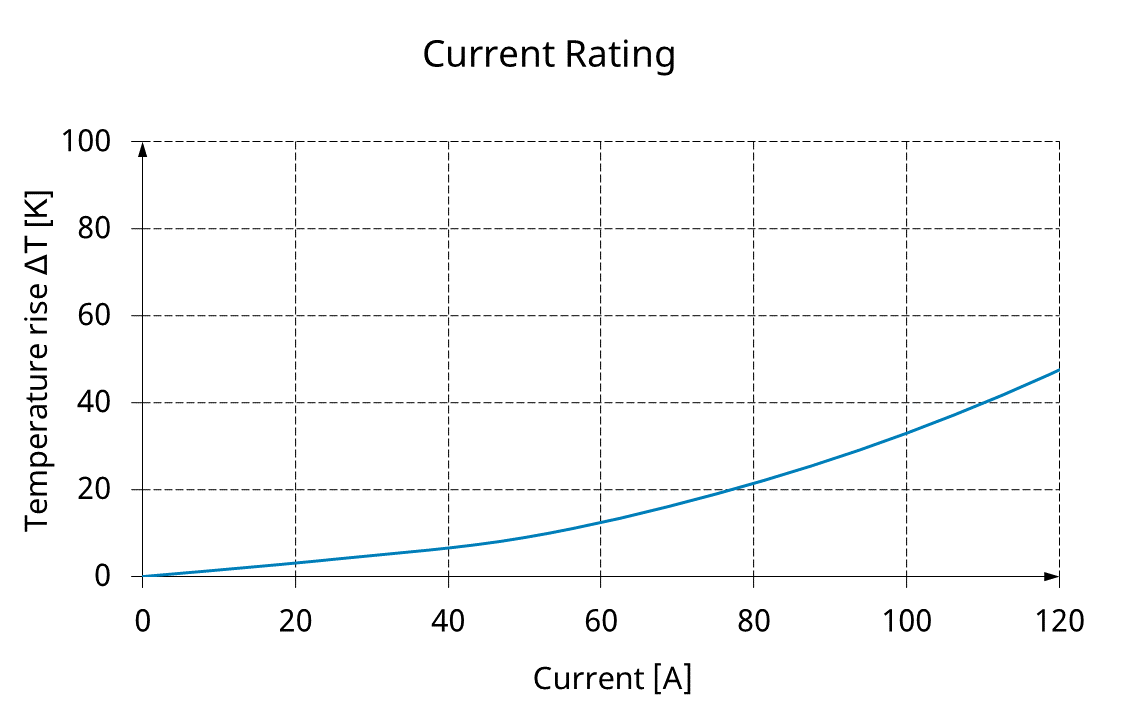

- Capacità di corrente / corrente nominale: 60 A
- Corrente nominale, collegamento al pistone: 100 A
- Resistenza (Ri) tipica: 10 mOhm
- Resistenza (Ri) tipica, collegamento al pistone: 10 mOhm
