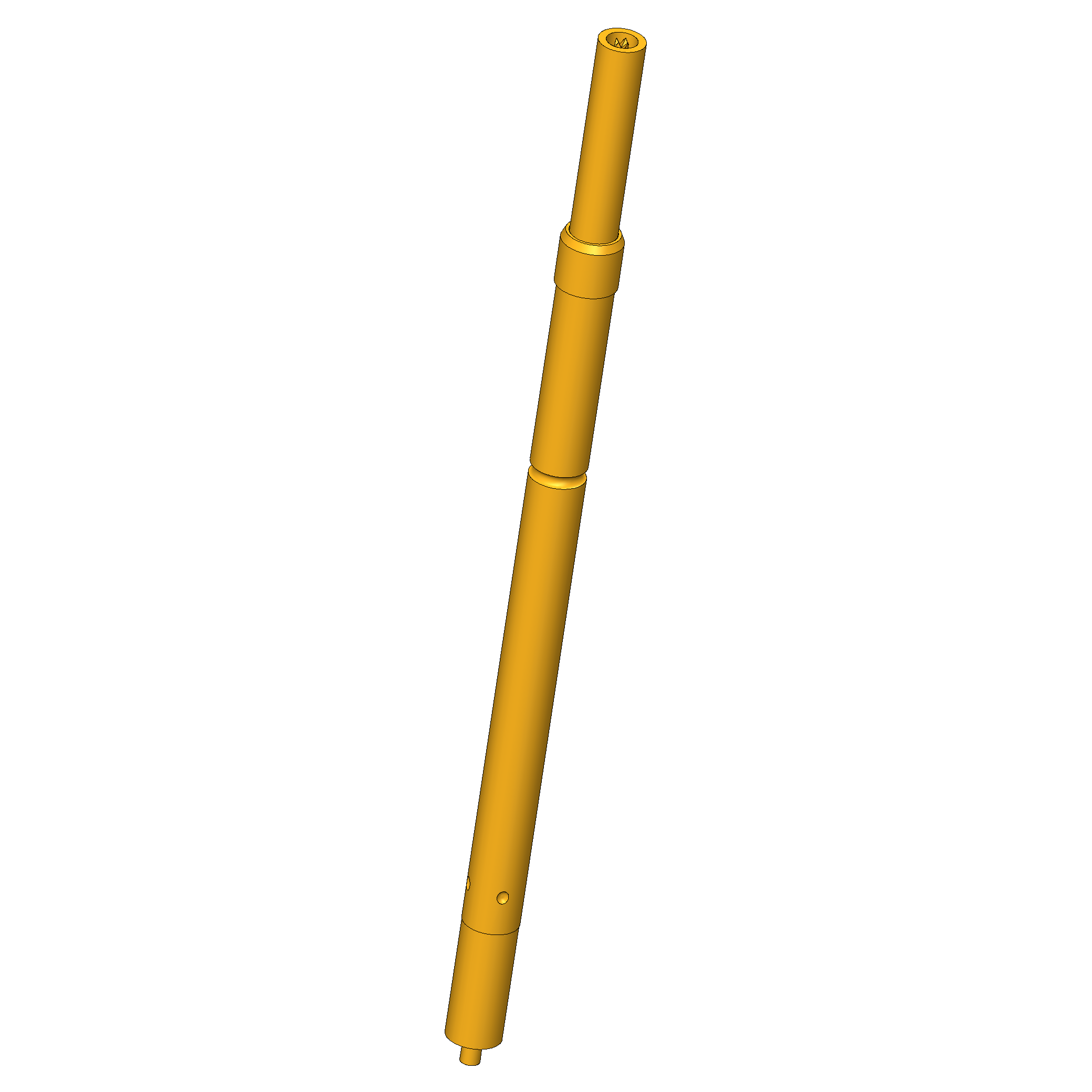

Info sui prodotti "HFS-010 354 050 A 2002 A"
- Contatto a molla per la gamma a bassa frequenza o la misurazione Kelvin/quadratura
- Per applicazioni semplici e convenienti
- Fino a 200 MHz
- Connettore d'interfaccia SE-K11527
- Manicotto di contatto KS-010
| Alloggiamento flottante: | no |
|---|---|
| Altezza di installazione senza manicotto di contatto: | 9,5 mm |
| Antirotativo: | no |
| Assemblaggio adatto al genere: | M Conduttore di segnale maschio/spina |
| Assemblaggio adatto all'interfaccia: | SE-010 Gruppo connettore-cavo per HFS-010 |
| Campione di prova / contatto: | PCB coassiale chiuso |
| Conduttore di segnale intercambiabile: | no |
| Conduttore esterno intercambiabile: | no |
| Conforme a RoHS: | sì |
| Corsa di lavoro conduttore esterno: | 5,5 mm |
| Corsa di lavoro del conduttore di segnale: | 5,5 mm |
| Corsa massima conduttore di segnale: | 7 mm |
| Corsa massima conduttore esterno: | 7 mm |

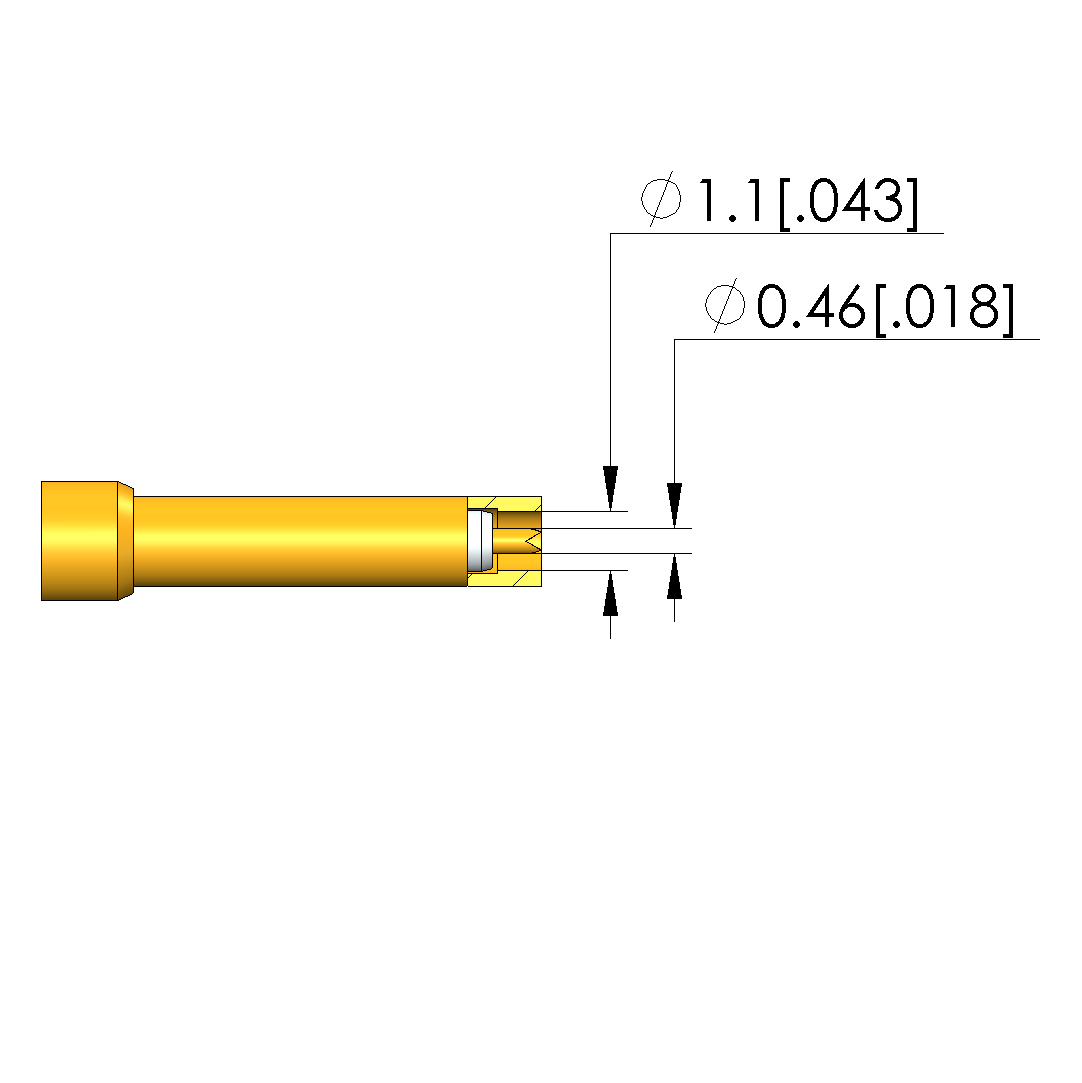

| Diametro della testina del conduttore di segnale: | 0,46 mm |
| Diametro della testina del conduttore esterno: | 1,66 mm |
| Diametro del manicotto di contatto: | 2 mm |
| Forma della testina del conduttore di segnale: | 54 Corona, 4 punte, lunghezza speciale |
| Forma della testina del conduttore di segnale materiale: | 3 CuBe |
| Forma della testina del conduttore di segnale superficie: | A oro |
| Forma della testina del conduttore esterno: | 02 Piatto |
| Forza elastica per conduttore di segnale con corsa di lavoro: | 0,8 N |
| Forza elastica totale con corsa di lavoro: | 2 N |
| Forza elastica totale del conduttore esterno con corsa di lavoro: | 1,2 N |
| Gamma di frequenza fino a: | 0,2 GHz |
| Gruppo di prodotti: | Contatti a molla dipolo DPS |
| Impedenza: | 50 Ohm |

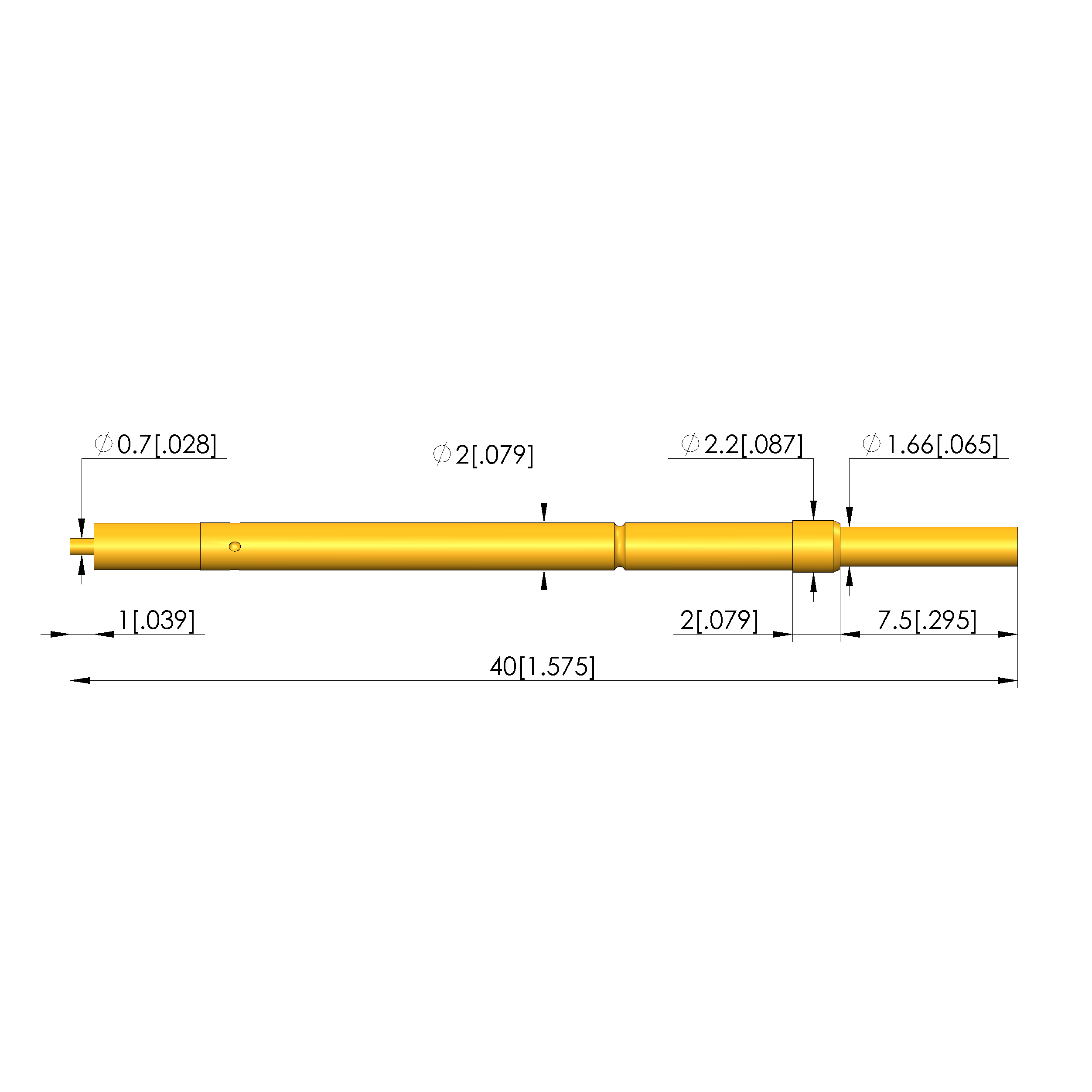

| Lunghezza totale: | 40 mm |
| Max. capacità di corrente conduttore di segnale: | 3 A |
| Max. capacità di corrente conduttore esterno: | 3 A |
| Numero di conduttori di segnale: | 1 |
| Pistone continuo: | no |
| Rigidità dielettrica: | 0,7 kV |
| Serie sottostrutturale: | HFS-010 A Collegamento per la spina |
| Serie sottostrutturale KS: | KS-010 versione a innesto |
| Temperatura max.: | 80 °C |
| Temperatura min.: | -40 °C |
| Tipo di installazione: | innestabile |
| passo: | 3 mm |
| serie: | HFS-010 |
Login
Produkt Details
- Contatto a molla per la gamma a bassa frequenza o la misurazione Kelvin/quadratura
- Per applicazioni semplici e convenienti
- Fino a 200 MHz
- Connettore d'interfaccia SE-K11527
- Manicotto di contatto KS-010
Direktauswahl:
Technische Daten
Dati generali
- Tipo di installazione: innestabile
- Temperatura max.: 80 °C
- Pistone continuo: no
- Assemblaggio adatto all'interfaccia: SE-010 Gruppo connettore-cavo per HFS-010
- Gruppo di prodotti: Contatti a molla dipolo DPS
- serie: HFS-010
- Antirotativo: no
- Alloggiamento flottante: no
- Assemblaggio adatto al genere: M Conduttore di segnale maschio/spina
- Campione di prova / contatto: PCB coassiale chiuso
- Serie sottostrutturale KS: KS-010 versione a innesto
- Serie sottostrutturale: HFS-010 A Collegamento per la spina
- passo: 3 mm
- Conforme a RoHS: sì
- Temperatura min.: -40 °C
Dati meccanici
- Diametro del manicotto di contatto: 2 mm
- Lunghezza totale: 40 mm
- Forza elastica totale con corsa di lavoro: 2 N
- Altezza di installazione senza manicotto di contatto: 9,5 mm
Dati del conduttore esterno
- Conduttore esterno intercambiabile: no
- Corsa massima conduttore esterno: 7 mm
- Corsa di lavoro conduttore esterno: 5,5 mm
- Forza elastica totale del conduttore esterno con corsa di lavoro: 1,2 N
- Max. capacità di corrente conduttore esterno: 3 A
- Forma della testina del conduttore esterno: 02 Piatto
- Diametro della testina del conduttore esterno: 1,66 mm
Dati del conduttore di segnale
- Diametro della testina del conduttore di segnale: 0,46 mm
- Forza elastica per conduttore di segnale con corsa di lavoro: 0,8 N
- Numero di conduttori di segnale: 1
- Forma della testina del conduttore di segnale materiale: 3 CuBe
- Forma della testina del conduttore di segnale superficie: A oro
- Forma della testina del conduttore di segnale: 54 Corona, 4 punte, lunghezza speciale
- Conduttore di segnale intercambiabile: no
- Corsa di lavoro del conduttore di segnale: 5,5 mm
- Max. capacità di corrente conduttore di segnale: 3 A
- Corsa massima conduttore di segnale: 7 mm
Dati elettrici
- Rigidità dielettrica: 0,7 kV
- Impedenza: 50 Ohm
- Gamma di frequenza fino a: 0,2 GHz
