Info sui prodotti "HCM-667-0012 C01-08000-02"
- Contatto affidabile delle celle della batteria
- Il design modulare consente di scalare la trasmissione di corrente con i collaudati prodotti standard INGUN
- Aumento della trasmissione di corrente massima grazie al raffreddamento del corpo base
- Raffreddamento della superficie di contatto tramite GKS-667 disponibile come opzione
- Monitoraggio della tensione possibile grazie al contatto di rilevamento centrale
- Misura della temperatura sulla superficie di contatto ampliabile opzionalmente con TKS-667
- Facilità di montaggio nella piastra o nella barra grazie ai perni filettati flessibili
| Altezza di installazione regolabile: | no |
|---|---|
| Antirotativo: | sì |
| Capacità di corrente / corrente nominale: | 400 A |
| Conforme a RoHS: | sì |
| Contatto tra: | - |
| Coppia di avvitamento: | 100 cNm |
| Corsa massima: | 5,3 mm |
| Diametro della testina: | 2,4 mm |
| Diametro del manicotto di contatto: | 18 mm |
| Forma della testina materiale: | 3 CuBe |
| Forma della testina superficie: | A oro |

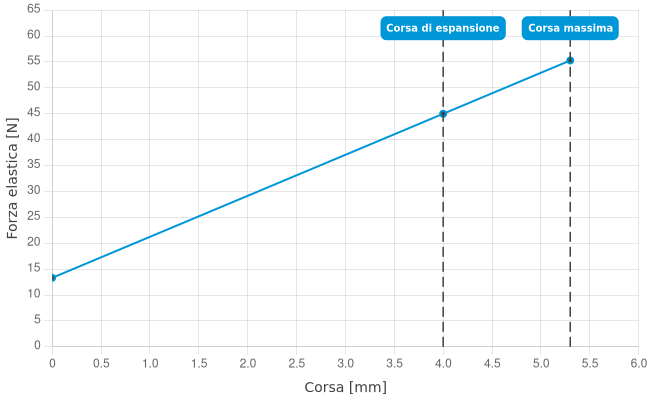

| Forza elastica con corsa di lavoro: | 45 N |
| Gruppo di prodotti: | Contatti a molla per alta corrente, HSS standard (avvitati) |
| Lunghezza totale: | 61,3 mm |
| Magnetico: | sì |
| Precarico della molla: | 13,3 N |
| Resistenza (Ri) tipica, collegamento al pistone: | 1 mOhm |
| Screw-in torque max.: | 100 cNm |
| Sistema di ricambio rapido: | no |
| Sottogruppo di prodotti: | HSS standard (avvitati) |
| Temperatura max.: | 200 °C |
| Temperatura min.: | -100 °C |
| Tipo di connessione sul contatto a molla: | Connessione filettata |
| Tipo di installazione: | avvitabile |
| corsa di espansione: | 4 mm |
| forma della testina: | 68 Testa di espansione con punte frontali/bordi di taglio |
| passo: | 19 mm |
| serie: | HCM-667, HCM-667 M a vite |
Login
Produkt Details
- Contatto affidabile delle celle della batteria
- Il design modulare consente di scalare la trasmissione di corrente con i collaudati prodotti standard INGUN
- Aumento della trasmissione di corrente massima grazie al raffreddamento del corpo base
- Raffreddamento della superficie di contatto tramite GKS-667 disponibile come opzione
- Monitoraggio della tensione possibile grazie al contatto di rilevamento centrale
- Misura della temperatura sulla superficie di contatto ampliabile opzionalmente con TKS-667
- Facilità di montaggio nella piastra o nella barra grazie ai perni filettati flessibili
Direktauswahl:
Technische Daten
Dati generali
- Screw-in torque max.: 100 cNm
- Gruppo di prodotti: Contatti a molla per alta corrente
- Gruppo di prodotti: HSS standard (avvitati)
- Sottogruppo di prodotti: HSS standard (avvitati)
- serie: HCM-667 M a vite
- serie: HCM-667
- passo: 19 mm
- Contatto tra: -
- Magnetico: sì
- Tipo di installazione: avvitabile
- Sistema di ricambio rapido: no
- Tipo di connessione sul contatto a molla: Connessione filettata
- Altezza di installazione regolabile: no
- Antirotativo: sì
- Coppia di avvitamento: 100 cNm
- Temperatura min.: -100 °C
- Temperatura max.: 200 °C
- Conforme a RoHS: sì
Dati meccanici
- Lunghezza totale: 61,3 mm
- Diametro del manicotto di contatto: 18 mm
- Corsa massima: 5,3 mm
- Precarico della molla: 13,3 N
- Forza elastica con corsa di lavoro: 45 N
- corsa di espansione: 4 mm
Dati elettrici
- Capacità di corrente / corrente nominale: 400 A
- Resistenza (Ri) tipica, collegamento al pistone: 1 mOhm
Dati sulla forma della testina
- forma della testina: 68 Testa di espansione con punte frontali/bordi di taglio
- Diametro della testina: 2,4 mm
- Forma della testina superficie: A oro
- Forma della testina materiale: 3 CuBe
