Info sui prodotti "GKS-103 206 900 A 1502"
- contatti a molla robusti e stabili con collare pronunciato (arresto) sul manicotto del perno
- Regolazione ottimale dei rapporti di corsa nel connettore di prova: Nell’ambito delle singole serie sono disponibili diverse altezze del collare che, in combinazione con i manicotti di contatto, permettendo la massima flessibilità in termini di altezza di installazione
- Varianti con molla in acciaio inossidabile disponibili per temperature da -100 °C a +200 °C
| Altezza di installazione regolabile: | no |
|---|---|
| Antirotativo: | no |
| Capacità di corrente / corrente nominale: | 5 A |
| Conforme a RoHS: | sì |
| Contatto tra: | Contatto piatto maschio, Post, Pin |
| Corsa massima: | 6 mm |
| Diametro della testina: | 9 mm |
| Diametro del manicotto di contatto: | 3 mm |
| Forma della testina materiale: | 2 Acciaio |
| Forma della testina superficie: | A oro |
| Forza elastica con corsa di lavoro: | 1,5 N |
| Gruppo di prodotti: | ICT / FCT (test in circuito e funzionale), standard metrico |
| Lunghezza totale: | 29,3 mm |
| Magnetico: | sì |
| Misura E / misura collare: | 2 |
| Precarico della molla: | 0,44 N |
| Presa di contatto adeguata: | KS-103, KS-103 23 |
| Resistenza (Ri) tipica: | 30 mOhm |
| Sistema di ricambio rapido: | sì |
| Sottogruppo di prodotti: | standard metrico |
| Temperatura max.: | 80 °C |
| Temperatura min.: | -40 °C |
| Tipo di installazione: | innestabile |
| corsa di espansione: | 4,8 mm |
| forma della testina: | 06 Waffle (ondulato) |
| passo: | 10 mm |
| serie: | GKS-103 |
Login
Produkt Details
- contatti a molla robusti e stabili con collare pronunciato (arresto) sul manicotto del perno
- Regolazione ottimale dei rapporti di corsa nel connettore di prova: Nell’ambito delle singole serie sono disponibili diverse altezze del collare che, in combinazione con i manicotti di contatto, permettendo la massima flessibilità in termini di altezza di installazione
- Varianti con molla in acciaio inossidabile disponibili per temperature da -100 °C a +200 °C
Direktauswahl:
Technische Daten
Dati sulla forma della testina
- Diametro della testina: 9 mm
- forma della testina: 06 Waffle (ondulato)
- Forma della testina superficie: A oro
- Forma della testina materiale: 2 Acciaio
Dati elettrici
- Capacità di corrente / corrente nominale: 5 A
- Resistenza (Ri) tipica: 30 mOhm
Dati generali
- Tipo di installazione: innestabile
- passo: 10 mm
- Temperatura max.: 80 °C
- Contatto tra: Pin
- Antirotativo: no
- Altezza di installazione regolabile: no
- Gruppo di prodotti: standard metrico
- Sottogruppo di prodotti: standard metrico
- Conforme a RoHS: sì
- Presa di contatto adeguata: KS-103
- Presa di contatto adeguata: KS-103 23
- Temperatura min.: -40 °C
- Sistema di ricambio rapido: sì
- Contatto tra: Contatto piatto maschio
- Contatto tra: Post
- Gruppo di prodotti: ICT / FCT (test in circuito e funzionale)
- Magnetico: sì
- serie: GKS-103
Dati meccanici

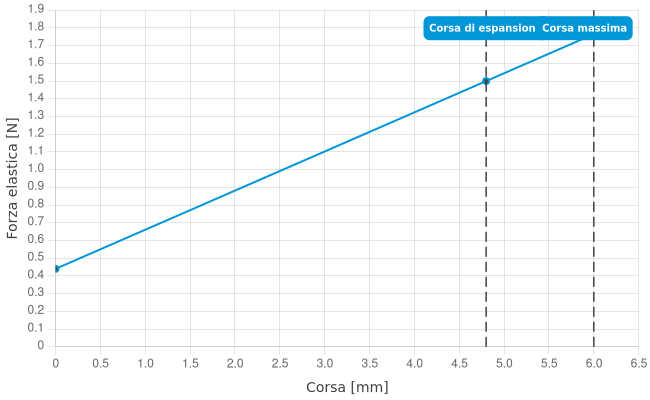

- Forza elastica con corsa di lavoro: 1,5 N
- Diametro del manicotto di contatto: 3 mm
- Misura E / misura collare: 2
- Corsa massima: 6 mm
- Lunghezza totale: 29,3 mm
- Precarico della molla: 0,44 N
- corsa di espansione: 4,8 mm
