Info sui prodotti "BCP-693 360 1100 A 35004-53"
- Soluzione di contatto per 4680 celle cilindriche e celle prismatiche
- Adatto per correnti fino a 65 A a ΔT ≤ 20 K su alluminio
- Perno a bassa impedenza con resistenza totale tipica < 3 mOhm
- Sistema a pistone continuo con resistenza interna minima.
- Sviluppato per un'ampia gamma di applicazioni, in particolare per i test di formazione e altri test di fine vita (EOL)
- Semplice montaggio a flangia con collegamento flessibile dei cavi
- Design a dipolo per una misura precisa della tensione
- Collegamento semplice del sensore di tensione: è possibile sia la saldatura che il montaggio di capicorda
| Altezza di installazione regolabile: | no |
|---|---|
| Antirotativo: | sì |
| Capacità di corrente / corrente nominale: | 65 A |
| Conforme a RoHS: | sì |
| Contatto tra: | Bead, Post, Pin |
| Corsa massima: | 7 mm |
| Diametro della testina: | 11 mm |
| Diametro del manicotto di contatto: | 13 mm |
| Forma della testina materiale: | 3 CuBe |
| Forma della testina superficie: | A oro |

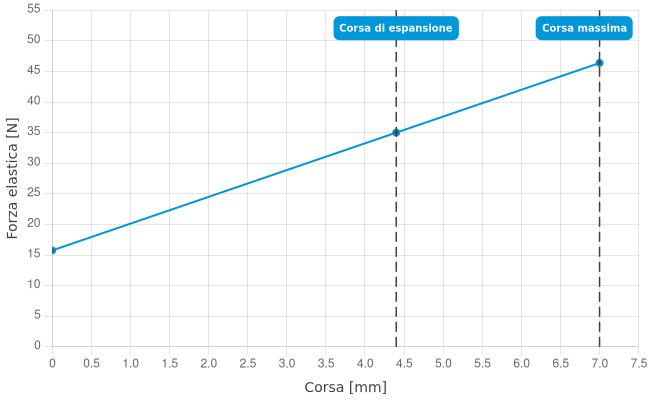

| Forza elastica con corsa di lavoro: | 35 N |
| Gruppo di prodotti: | Contatto della batteria, BCP dipolo / terminali quadripolo |
| Lunghezza totale: | 61 mm |
| Magnetico: | sì |
| Misura E / misura collare: | 04 |
| Pistone continuo: | M 6 x 10,6 |
| Precarico della molla: | 15,7 N |
| Resistenza (Ri) tipica: | 0,5 mOhm |
| Sistema di ricambio rapido: | no |
| Sottogruppo di prodotti: | BCP dipolo / terminali quadripolo |
| Temperatura max.: | 80 °C |
| Temperatura min.: | -40 °C |
| Tipo di connessione sul contatto a molla: | Connessione filettata |
| Tipo di installazione: | Flangia |
| corsa di espansione: | 4,4 mm |
| forma della testina: | 60 Waffle (ondulato) con divisione fine |
| passo: | 14 mm |
| serie: | BCP-693 |
Login
Produkt Details
- Soluzione di contatto per 4680 celle cilindriche e celle prismatiche
- Adatto per correnti fino a 65 A a ΔT ≤ 20 K su alluminio
- Perno a bassa impedenza con resistenza totale tipica < 3 mOhm
- Sistema a pistone continuo con resistenza interna minima.
- Sviluppato per un'ampia gamma di applicazioni, in particolare per i test di formazione e altri test di fine vita (EOL)
- Semplice montaggio a flangia con collegamento flessibile dei cavi
- Design a dipolo per una misura precisa della tensione
- Collegamento semplice del sensore di tensione: è possibile sia la saldatura che il montaggio di capicorda
Direktauswahl:
Technische Daten
Dati generali
- Gruppo di prodotti: Contatto della batteria
- Gruppo di prodotti: BCP dipolo / terminali quadripolo
- Sottogruppo di prodotti: BCP dipolo / terminali quadripolo
- serie: BCP-693
- passo: 14 mm
- Contatto tra: Bead
- Contatto tra: Pin
- Contatto tra: Post
- Magnetico: sì
- Tipo di installazione: Flangia
- Sistema di ricambio rapido: no
- Tipo di connessione sul contatto a molla: Connessione filettata
- Altezza di installazione regolabile: no
- Antirotativo: sì
- Pistone continuo: M 6 x 10,6
- Temperatura min.: -40 °C
- Temperatura max.: 80 °C
- Conforme a RoHS: sì
Dati meccanici
- Lunghezza totale: 61 mm
- Diametro del manicotto di contatto: 13 mm
- Corsa massima: 7 mm
- Precarico della molla: 15,7 N
- Misura E / misura collare: 04
- Forza elastica con corsa di lavoro: 35 N
- corsa di espansione: 4,4 mm
Dati elettrici
- Capacità di corrente / corrente nominale: 65 A
- Resistenza (Ri) tipica: 0,5 mOhm
Dati sulla forma della testina
- forma della testina: 60 Waffle (ondulato) con divisione fine
- Diametro della testina: 11 mm
- Forma della testina superficie: A oro
- Forma della testina materiale: 3 CuBe
