Info sui prodotti "BCP-690 360 500 A 10002 M5"
- Ideal for end-of-line validation of cells and batteries - designed specifically for applications such as OCV, AC-IR, insulation measurement and Hi-Pot measurement
- Maximum process reliability – Large stroke compensates cell tolerances and process variations, ensuring a stable contact
- Designed for continuous operation (≥ 500k cycles) - Minimizes downtime and maintenance – ideal for high-volume battery cell production
- Stable, low contact resistance when contacting through oxide layers - due to aggressive and serrated tip and continuous plunger design
- Quick and secure installation - outer thread design for fast mounting
- Maximum integration flexibility - Multiple connection options (plug-in, threaded, soldering) enable seamless integration into any test setup
| Altezza di installazione regolabile: | no |
|---|---|
| Antirotativo: | no |
| Application rec.: | EOL-Test, Formation |
| Capacità di corrente / corrente nominale: | 20 A |
| Conforme a RoHS: | sì |
| Connettore adeguato: | SE-AWG20-0002 |
| Coppia di avvitamento: | 40 cNm |
| Corsa massima: | 10 mm |
| Diametro della testina: | 5 mm |
| Diametro del manicotto di contatto: | 4,1 mm |
| Forma della testina materiale: | 3 CuBe |
| Forma della testina superficie: | A oro |
| Forza elastica con corsa di lavoro: | 10 N |
| Gruppo di prodotti: | Contatto della batteria, BCP standard (avvitati) |
| Lunghezza totale: | 44,5 mm |
| Magnetico: | sì |
| Misura E / misura collare: | 02 |
| Precarico della molla: | 3,85 N |
| Presa di contatto adeguata: | KS-690 M |
| Screw-in torque max.: | 40 cNm |
| Sistema di ricambio rapido: | no |
| Sottogruppo di prodotti: | BCP standard (avvitati) |
| Temperatura max.: | 200 °C |
| Temperatura min.: | -100 °C |
| Tipo di connessione sul contatto a molla: | spina |
| Tipo di installazione: | avvitabile |
| corsa di espansione: | 5 mm |
| forma della testina: | 60 Waffle (ondulato) con divisione fine |
| passo: | 7 mm |
| serie: | BCP-690, BCP-690 M einschraubbar |
Login
Dettagli del prodotto
- Ideal for end-of-line validation of cells and batteries - designed specifically for applications such as OCV, AC-IR, insulation measurement and Hi-Pot measurement
- Maximum process reliability – Large stroke compensates cell tolerances and process variations, ensuring a stable contact
- Designed for continuous operation (≥ 500k cycles) - Minimizes downtime and maintenance – ideal for high-volume battery cell production
- Stable, low contact resistance when contacting through oxide layers - due to aggressive and serrated tip and continuous plunger design
- Quick and secure installation - outer thread design for fast mounting
- Maximum integration flexibility - Multiple connection options (plug-in, threaded, soldering) enable seamless integration into any test setup
Altri prodotti di questa serie:
Dati tecnici
Dati generali
- Screw-in torque max.: 40 cNm
- Gruppo di prodotti: BCP standard (avvitati), Contatto della batteria
- Sottogruppo di prodotti: BCP standard (avvitati)
- serie: BCP-690, BCP-690 M einschraubbar
- Application rec.: EOL-Test, Formation
- passo: 7 mm
- Magnetico: sì
- Tipo di installazione: avvitabile
- Sistema di ricambio rapido: no
- Tipo di connessione sul contatto a molla: spina
- Altezza di installazione regolabile: no
- Antirotativo: no
- Coppia di avvitamento: 40 cNm
- Connettore adeguato: SE-AWG20-0002
- Presa di contatto adeguata: KS-690 M
- Temperatura min.: -100 °C
- Temperatura max.: 200 °C
- Conforme a RoHS: sì
Dati meccanici
- Lunghezza totale: 44,5 mm
- Diametro del manicotto di contatto: 4,1 mm
- Corsa massima: 10 mm
- Precarico della molla: 3,85 N
- Misura E / misura collare: 02

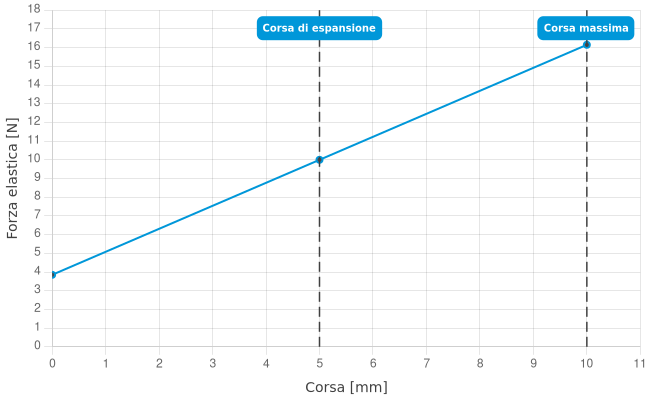

- Forza elastica con corsa di lavoro: 10 N
- corsa di espansione: 5 mm
Dati sulla forma della testina
- forma della testina: 60 Waffle (ondulato) con divisione fine
- Diametro della testina: 5 mm
- Forma della testina superficie: A oro
- Forma della testina materiale: 3 CuBe
Dati elettrici
- Capacità di corrente / corrente nominale: 20 A
