Info sui prodotti "BCP-626 360 700 A 12002 M-51"
- Soluzione di contatto per celle cilindriche e prismatiche
- Sopporta correnti fino a 30 A a DeltaT ≤ 20 °K
- Perno bassa impedenza con Ri tipico: < 5 mOhm
- Progettato per una serie di applicazioni, tra cui la precarica, la formazione, la misurazione della resistenza interna (IR), la valutazione della tensione a circuito aperto (OCV) e i test di fine vita (EOL)
- Tenuta sicura nel manicotto di contatto grazie alla filettatura per l'avvitamento
- Versione con contatto di misura per misurazioni precise della tensione
| Altezza di installazione regolabile: | no |
|---|---|
| Antirotativo: | no |
| Capacità di corrente / corrente nominale: | 100 A |
| Conforme a RoHS: | sì |
| Contatto tra: | Bead, Post, Pin |
| Coppia di avvitamento: | 40 cNm |
| Corsa massima: | 5,5 mm |
| Diametro della testina: | 7 mm |
| Diametro del manicotto di contatto: | 6,8 mm |
| Forma della testina materiale: | 3 CuBe |
| Forma della testina superficie: | A oro |
| Forza elastica con corsa di lavoro: | 12 N |
| Gruppo di prodotti: | Contatto della batteria, BCP dipolo / terminali quadripolo |
| Lunghezza totale: | 61,8 mm |
| Magnetico: | sì |
| Misura E / misura collare: | 02 |
| Precarico della molla: | 5,66 N |
| Presa di contatto adeguata: | KS-626 M |
| Resistenza (Ri) tipica: | 5 mOhm |
| Screw-in torque max.: | 40 cNm |
| Sistema di ricambio rapido: | sì |
| Sottogruppo di prodotti: | BCP dipolo / terminali quadripolo |
| Temperatura max.: | 200 °C |
| Temperatura min.: | -100 °C |
| Tipo di installazione: | avvitabile |
| corsa di espansione: | 4,4 mm |
| forma della testina: | 60 Waffle (ondulato) con divisione fine |
| passo: | 8,9 mm |
| serie: | BCP-626, BCP-626 M a vite |
Login
Produkt Details
- Soluzione di contatto per celle cilindriche e prismatiche
- Sopporta correnti fino a 30 A a DeltaT ≤ 20 °K
- Perno bassa impedenza con Ri tipico: < 5 mOhm
- Progettato per una serie di applicazioni, tra cui la precarica, la formazione, la misurazione della resistenza interna (IR), la valutazione della tensione a circuito aperto (OCV) e i test di fine vita (EOL)
- Tenuta sicura nel manicotto di contatto grazie alla filettatura per l'avvitamento
- Versione con contatto di misura per misurazioni precise della tensione
Direktauswahl:
Technische Daten
Dati meccanici
- Lunghezza totale: 61,8 mm
- Diametro del manicotto di contatto: 6,8 mm

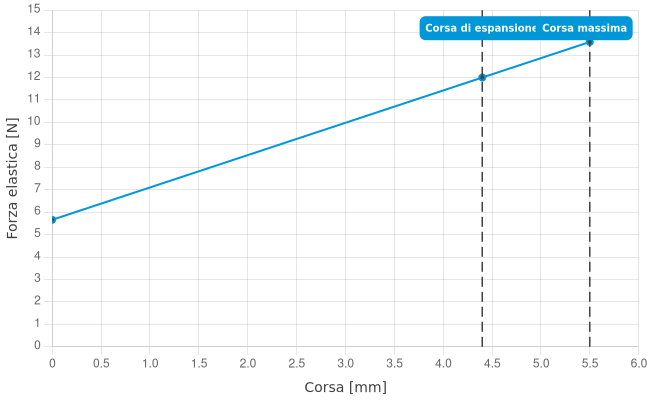

- Corsa massima: 5,5 mm
- Precarico della molla: 5,66 N
- Misura E / misura collare: 02
- Forza elastica con corsa di lavoro: 12 N
- corsa di espansione: 4,4 mm
Dati generali
- Screw-in torque max.: 40 cNm
- Gruppo di prodotti: Contatto della batteria
- Gruppo di prodotti: BCP dipolo / terminali quadripolo
- Sottogruppo di prodotti: BCP dipolo / terminali quadripolo
- serie: BCP-626 M a vite
- serie: BCP-626
- passo: 8,9 mm
- Contatto tra: Bead
- Contatto tra: Pin
- Contatto tra: Post
- Magnetico: sì
- Tipo di installazione: avvitabile
- Sistema di ricambio rapido: sì
- Altezza di installazione regolabile: no
- Antirotativo: no
- Coppia di avvitamento: 40 cNm
- Presa di contatto adeguata: KS-626 M
- Temperatura min.: -100 °C
- Temperatura max.: 200 °C
- Conforme a RoHS: sì
Dati sulla forma della testina
- forma della testina: 60 Waffle (ondulato) con divisione fine
- Diametro della testina: 7 mm
- Forma della testina superficie: A oro
- Forma della testina materiale: 3 CuBe
Dati elettrici
- Capacità di corrente / corrente nominale: 100 A
- Resistenza (Ri) tipica: 5 mOhm
