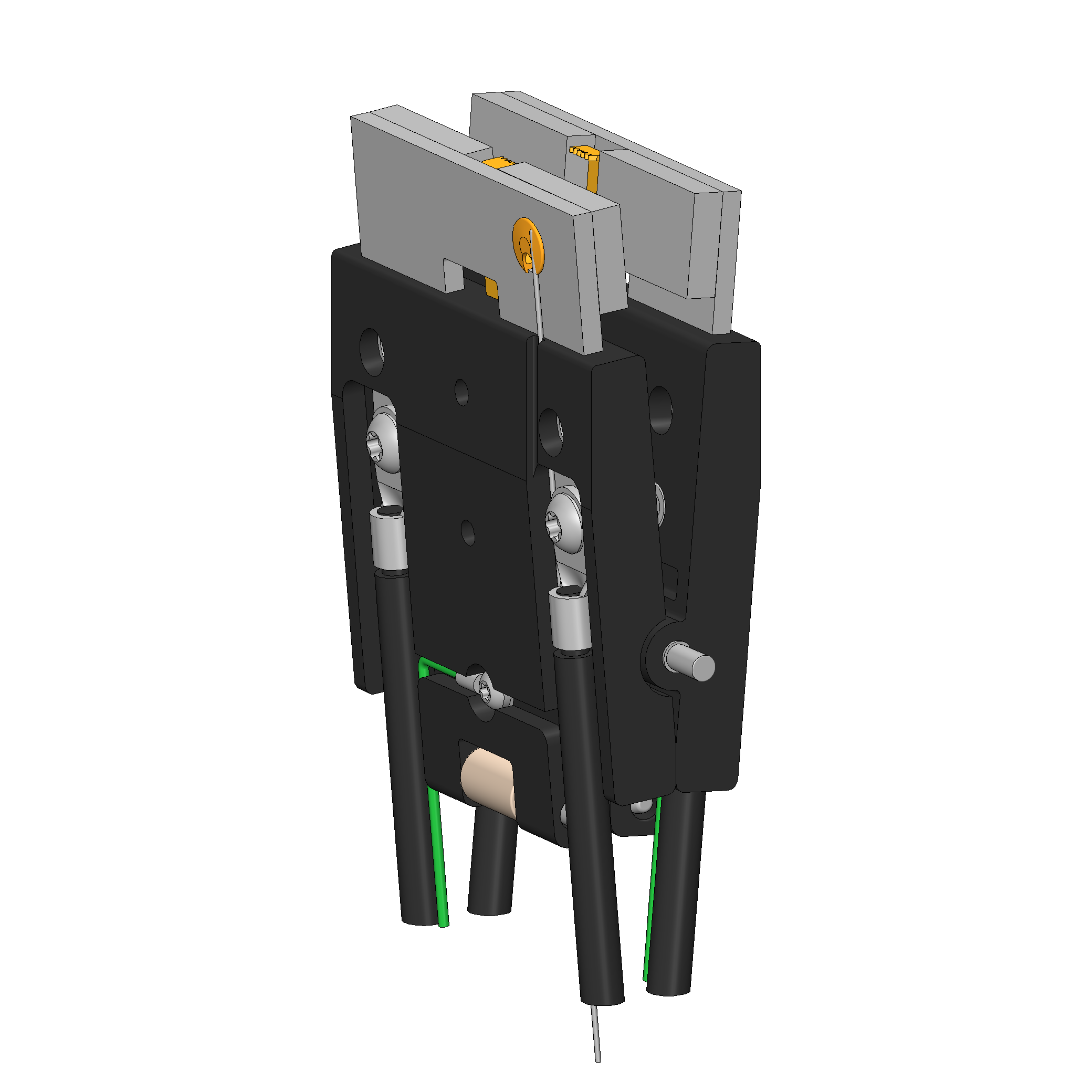

Info sui prodotti "BCC-635 410 05 S 000 02 06 T5"
- Soluzione di contatto per celle a sacchetto
- Current rating upto 80A on Al DUT with temperature rise dT ≤ 20 K ; max. current rating of 180A on high conducting materials like copper alloys
- Designed for a range of cell contacting applications such as Formation, Charging and DC-IR measurement
- Disponibile con contatto di misura per misurare con precisione la tensione.

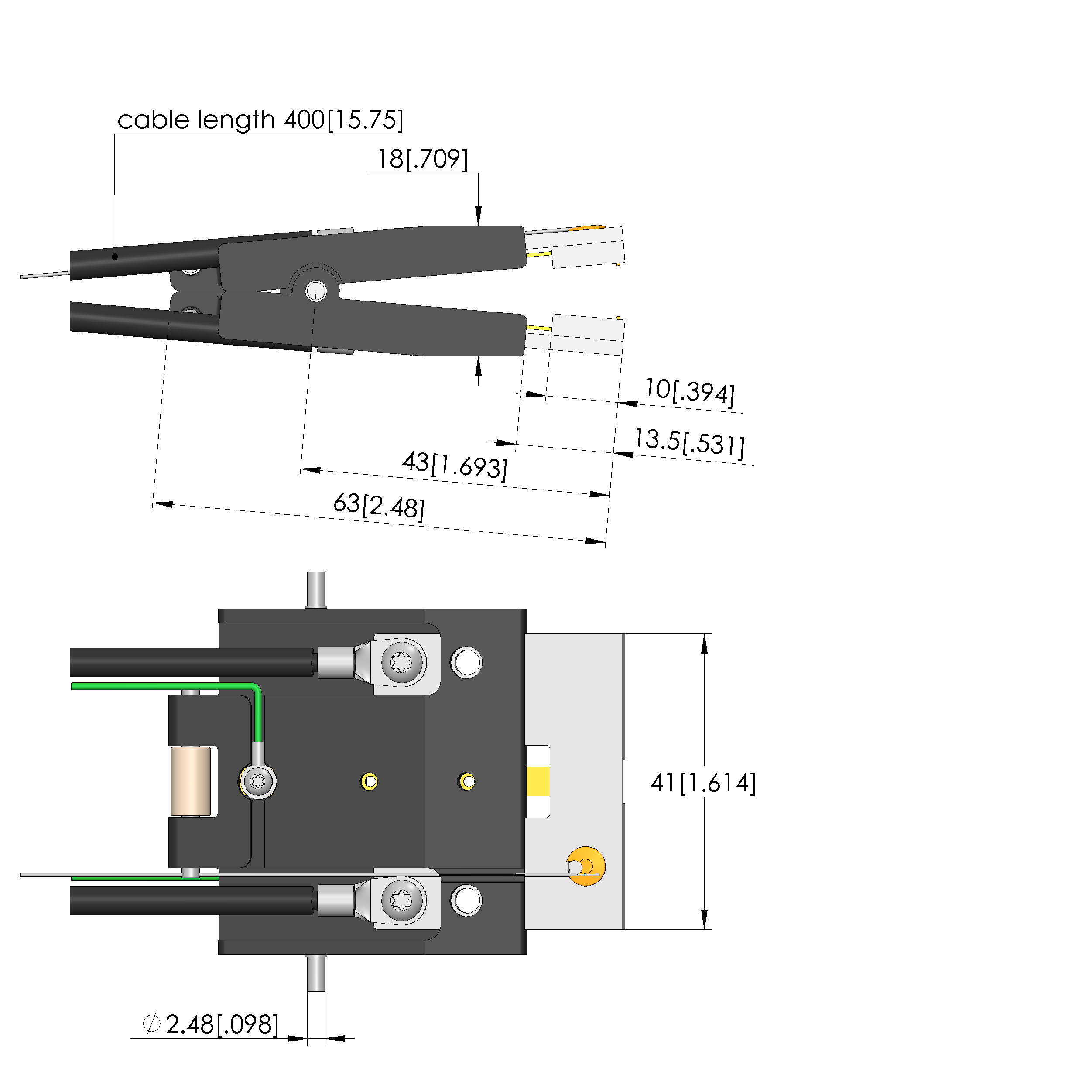

- Collegamento con cavi preassemblati di 400 mm di lunghezza
- Montaggio semplice del morsetto attraverso le sporgenze laterali dell'asse
- Built-in K-type Thermocouple with measurement accuracy of ± 0.32 °C
- Integrated K-type Thermoelement has CMP Mini connector with flat contacts (thermocouple without the connector also available)
| Altezza di installazione regolabile: | no |
|---|---|
| Antirotativo: | sì |
| Application rec.: | DC-IR, Fast Charging/High Current, Formation |
| Campione di prova / contatto: | Pouch cells |
| Capacità di corrente / corrente nominale: | 180 A |
| Conforme a RoHS: | sì |
| Corrente nominale su alluminio @ ΔT ≤ 20 K: | 80 A |
| Corrente nominale su alluminio @ ΔT ≤ 60 K: | 140 A |
| Corrente nominale su rame @ ΔT ≤ 20 K: | 120 A |
| Corrente nominale su rame @ ΔT ≤ 60 K: | 180 A |
| Diametro della testina: | 41 mm |
| EB Clever Coat: | nein |
| EB Cooling: | nein |
| EB Non-Moving Cable: | nein |
| EB Sense Contact: | Ja |
| Forma della testina superficie: | S Argento |
| Gruppo di prodotti: | Morsetti ad alta corrente BCC (piatti / tondi), Contatto della batteria |
| Lunghezza totale: | 63 mm |
| Magnetico: | sì |
| Resistenza (Ri) tipica: | 1 mOhm |
| Sistema di ricambio rapido: | no |
| Sottogruppo di prodotti: | Morsetti ad alta corrente BCC (piatti / tondi) |
| Strombelastbarkeit @ΔT: | 80 A, 120 A, 140 A, 180 A |
| Temperatura max.: | 80 °C |
| Temperatura min.: | -40 °C |
| Tipo di connessione sul contatto a molla: | Preconfezionato |
| forma della testina: | 02 Piatto |
| passo: | 30 mm |
| serie: | BCC-635 |
Login
Dettagli del prodotto
- Soluzione di contatto per celle a sacchetto
- Current rating upto 80A on Al DUT with temperature rise dT ≤ 20 K ; max. current rating of 180A on high conducting materials like copper alloys
- Designed for a range of cell contacting applications such as Formation, Charging and DC-IR measurement
- Disponibile con contatto di misura per misurare con precisione la tensione.
- Collegamento con cavi preassemblati di 400 mm di lunghezza
- Montaggio semplice del morsetto attraverso le sporgenze laterali dell'asse
- Built-in K-type Thermocouple with measurement accuracy of ± 0.32 °C
- Integrated K-type Thermoelement has CMP Mini connector with flat contacts (thermocouple without the connector also available)
Altri prodotti di questa serie:
Dati tecnici
Dati elettrici
- Capacità di corrente / corrente nominale: 180 A
- Corrente nominale su rame @ ΔT ≤ 20 K: 120 A
- Corrente nominale su rame @ ΔT ≤ 60 K: 180 A
- Corrente nominale su alluminio @ ΔT ≤ 20 K: 80 A
- Corrente nominale su alluminio @ ΔT ≤ 60 K: 140 A
- Resistenza (Ri) tipica: 1 mOhm
Dati generali
- Gruppo di prodotti: Morsetti ad alta corrente BCC (piatti / tondi), Contatto della batteria
- Sottogruppo di prodotti: Morsetti ad alta corrente BCC (piatti / tondi)
- serie: BCC-635
- Application rec.: Fast Charging/High Current, DC-IR, Formation
- passo: 30 mm
- Campione di prova / contatto: Pouch cells
- Magnetico: sì
- Sistema di ricambio rapido: no
- Tipo di connessione sul contatto a molla: Preconfezionato
- Altezza di installazione regolabile: no
- Antirotativo: sì
- Temperatura min.: -40 °C
- Temperatura max.: 80 °C
- Conforme a RoHS: sì
Dati sulla forma della testina
- forma della testina: 02 Piatto
- Diametro della testina: 41 mm
- Forma della testina superficie: S Argento
Dati meccanici
- Lunghezza totale: 63 mm
