Informations sur le produit "VKF-618 06310 050 S 2014-14W1"
- Mesure quadripolaire
- Languettes enfichables plates
- Épaisseur de l’objet à tester 1,0 mm (± 0,2 mm)
- Une douille de contact adaptée avec sécurité anti-torsion est la KS-624 M5 M5-RF-S
| Ampérage supportable / Intensité nominale: | 150 A |
|---|---|
| Conforme RoHS: | oui |
| Cote E / Cote de collet: | 14 |
| Couple de vissage: | 40 cNm |
| Course de travail: | 6,5 mm |
| Course maximale: | 7,9 mm |
| Diamètre de douille de pointe: | 5,8 mm |
| Diamètre de tête: | 7 mm |
| Douille de contact adaptée: | no name |
| Force de ressort en course de travail: | 2 N |
| Forme de tête: | 14 Couronne, 4 dents, autonettoyage |
| Forme de tête matériau: | 2 Acier |
| Forme de tête surface: | A Argent |
| Groupe de produits: | Pointes de test haute intensité, Contacts de bridage plats dipôles |
| Hauteur d’incorporation réglable: | non |
| Longueur totale: | 65,3 mm |
| Magnétique: | oui |
| Mise en contact de: | Pad, Grande broche, Pin |
| Précontrainte ressort: | 0,77 N |
| Screw-in torque max.: | 40 cNm |
| Sous-groupe de produits: | Contacts de bridage plats dipôles |
| Système de changement rapide: | non |
| Sécurisé antitorsion: | non |
| Série: | VKF-618, VKF-618 M vissable |
| Température max.: | 200 °C |
| Température min.: | -100 °C |
| Trame: | 7,6 mm |
| Type d’incorporation: | vissable |
Connexion
Détails du produit
- Mesure quadripolaire
- Languettes enfichables plates
- Épaisseur de l’objet à tester 1,0 mm (± 0,2 mm)
- Une douille de contact adaptée avec sécurité anti-torsion est la KS-624 M5 M5-RF-S
Direktauswahl:
Données techniques
Données générales
- Screw-in torque max.: 40 cNm
- Groupe de produits: Pointes de test haute intensité
- Groupe de produits: Contacts de bridage plats dipôles
- Sous-groupe de produits: Contacts de bridage plats dipôles
- Série: VKF-618
- Série: VKF-618 M vissable
- Trame: 7,6 mm
- Mise en contact de: Pin
- Mise en contact de: Grande broche
- Mise en contact de: Pad
- Magnétique: oui
- Type d’incorporation: vissable
- Système de changement rapide: non
- Hauteur d’incorporation réglable: non
- Sécurisé antitorsion: non
- Couple de vissage: 40 cNm
- Douille de contact adaptée: no name
- Température min.: -100 °C
- Température max.: 200 °C
- Conforme RoHS: oui
Données sur la forme de tête
- Forme de tête: 14 Couronne, 4 dents, autonettoyage
- Diamètre de tête: 7 mm
- Forme de tête surface: A Argent
- Forme de tête matériau: 2 Acier
Caractéristiques mécaniques
- Longueur totale: 65,3 mm
- Diamètre de douille de pointe: 5,8 mm
- Course maximale: 7,9 mm

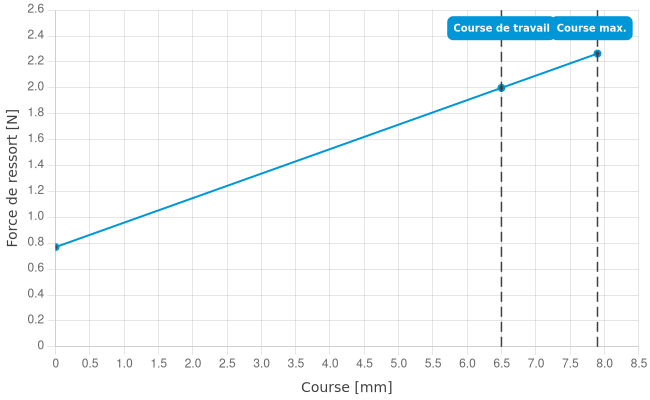

- Précontrainte ressort: 0,77 N
- Cote E / Cote de collet: 14
- Force de ressort en course de travail: 2 N
- Course de travail: 6,5 mm
Caractéristiques électriques
- Ampérage supportable / Intensité nominale: 150 A
