Informations sur le produit "T-785 367 200 700 400A9902M"
| Ampérage supportable / Intensité nominale: | 16 A |
|---|---|
| Conforme RoHS: | oui |
| Cote E / Cote de collet: | 02 |
| Couple de vissage: | 10 – 20 cNm |
| Course de travail: | 4 mm |
| Course maximale: | 5,3 mm |
| Diamètre de douille de pointe: | 2,65 mm |
| Diamètre de tête: | 2 mm |
| Diamètre d’assiette: | 3,9 mm |
| Douille de contact adaptée: | KS-313 M |

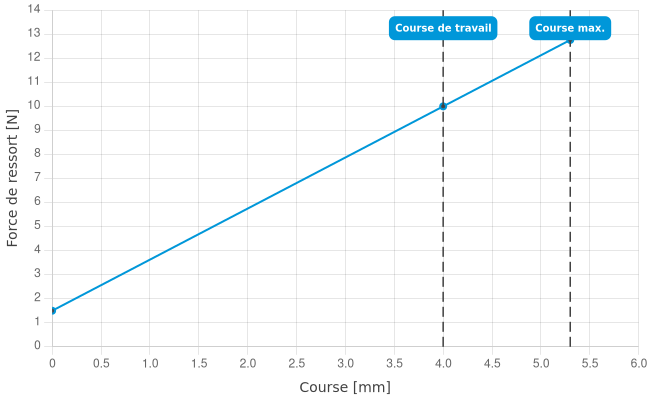

| Force de ressort en course de travail: | 10 N |
| Forme de tête: | 67 Tête expansive avec assiette |
| Forme de tête matériau: | 3 CuBe |
| Forme de tête surface: | A Or |
| Groupe de produits: | Pointes de test vissées, Aiguilles à assiette |
| Hauteur de tête pointe assiette: | 7 mm |
| Hauteur d’incorporation réglable: | non |
| Longueur totale: | 53,1 mm |
| Magnétique: | oui |
| Mise en contact de: | Connecteur femelle |
| Précontrainte ressort: | 1,5 N |
| Résistance (Ri) typique: | 20 mOhm |
| Screw-in torque max.: | 20 cNm |
| Screw-in torque min.: | 10 cNm |
| Sous-groupe de produits: | Aiguilles à assiette |
| Système de changement rapide: | oui |
| Sécurisé antitorsion: | non |
| Série: | T-785, T-785 M vissable |
| Température max.: | 80 °C |
| Température min.: | -40 °C |
| Trame: | 4,5 mm |
| Type d’incorporation: | vissable |
Connexion
Direktauswahl:
Technische Daten
Données générales
- Screw-in torque min.: 10 cNm
- Screw-in torque max.: 20 cNm
- Groupe de produits: Pointes de test vissées
- Groupe de produits: Aiguilles à assiette
- Sous-groupe de produits: Aiguilles à assiette
- Série: T-785
- Série: T-785 M vissable
- Trame: 4,5 mm
- Mise en contact de: Connecteur femelle
- Magnétique: oui
- Type d’incorporation: vissable
- Système de changement rapide: oui
- Hauteur d’incorporation réglable: non
- Sécurisé antitorsion: non
- Couple de vissage: 10 – 20 cNm
- Douille de contact adaptée: KS-313 M
- Température min.: -40 °C
- Température max.: 80 °C
- Conforme RoHS: oui
Caractéristiques mécaniques
- Longueur totale: 53,1 mm
- Diamètre de douille de pointe: 2,65 mm
- Course maximale: 5,3 mm
- Précontrainte ressort: 1,5 N
- Cote E / Cote de collet: 02
- Force de ressort en course de travail: 10 N
- Course de travail: 4 mm
Données sur la forme de tête
- Forme de tête: 67 Tête expansive avec assiette
- Diamètre de tête: 2 mm
- Forme de tête surface: A Or
- Forme de tête matériau: 3 CuBe
- Hauteur de tête pointe assiette: 7 mm
- Diamètre d’assiette: 3,9 mm
Caractéristiques électriques
- Ampérage supportable / Intensité nominale: 16 A
- Résistance (Ri) typique: 20 mOhm
