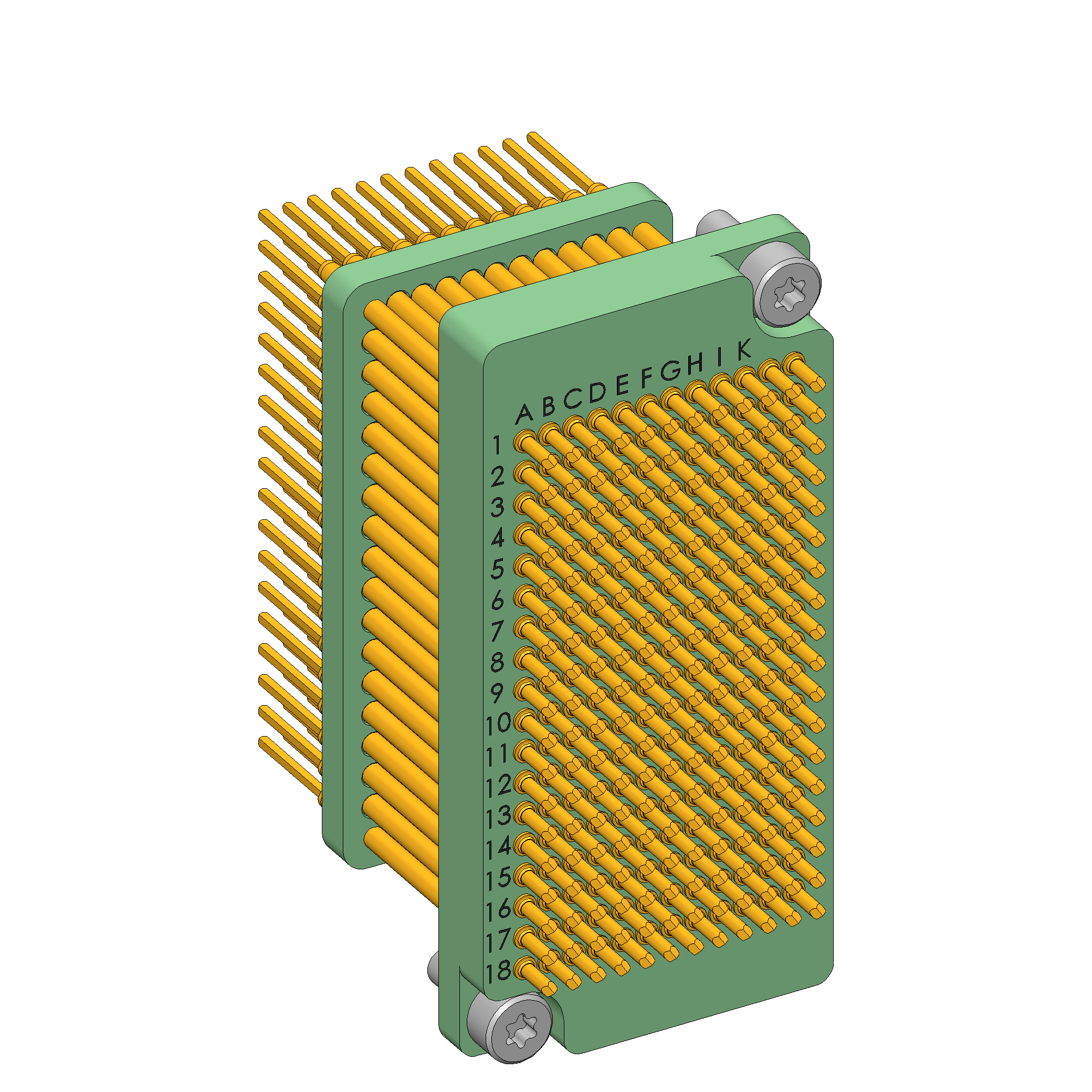

Informations sur le produit "SB-T-SI-216-4A"
- Équipement avec des pointes de test INGUN
- Grandes broches Wire-Wrap alignées uniformément parallèles
- Utilisation possible dans tous les adaptateurs de contrôle avec interface pylône interne ou externe
- Résistances de transition réduites et constantes, et valeurs de mesure reproductibles.
- Haute sécurité du contact et haute qualité de transmission
- Transmission, sûre durant le processus, de signaux basse tension
- Bandeaux de connecteurs surmoulés, comme accessoire de raccordement
| Bestückung: | GKS-945-0005 & KS-94547 |
|---|---|
| Centrage: | - mm |
| Conforme RoHS: | oui |
| Course de travail GKS: | 2,6 mm |
| Distance de travail: | 15,1 +/- 0,5 mm |
| Force de ressort: | 237 N |
| Groupe de produits: | Blocs d’interface (SB) |
| Intensité max. toutes GKS: | 0,5 A |
| Intensité max. une GKS: | 4 A |
| Interfaces de test manuelles (MA): | MA xxxx |
| Nombre de pôles: | 216 (fixe Pos.) |
| Pièce antagoniste 1 adaptée: | SB-P-SI-216-4A-0,6 |
| Poids: | 0,04 kg |
| Puissance perdue max.: | 4 W |
| Raccordement: | Broche Wire-wrap |
| Récepteur pylône: | Pylône |
| Résistance (Ri) typique une GKS: | 20 mOhm |
| Section de ligne min.: | 0,14 mm² |
| Série: | SB-SI |
| Température max.: | 80 °C |
| Température min.: | -30 °C |
| Tension max.: | 152 V |
| Type: | Bloc de signal |
| Type d’accessoire: | Accessoires d’équipement |
| Version: | Page de système de test |
| Écart dans l’air (non câblé): | 0,19 mm |
Connexion
Produkt Details
- Équipement avec des pointes de test INGUN
- Grandes broches Wire-Wrap alignées uniformément parallèles
- Utilisation possible dans tous les adaptateurs de contrôle avec interface pylône interne ou externe
- Résistances de transition réduites et constantes, et valeurs de mesure reproductibles.
- Haute sécurité du contact et haute qualité de transmission
- Transmission, sûre durant le processus, de signaux basse tension
- Bandeaux de connecteurs surmoulés, comme accessoire de raccordement
Direktauswahl:
Technische Daten
Caractéristiques techniques
- Course de travail GKS: 2,6 mm
- Nombre de pôles: 216 (fixe Pos.)
- Écart dans l’air (non câblé): 0,19 mm
- Tension max.: 152 V
- Distance de travail: 15,1 +/- 0,5 mm
- Intensité max. toutes GKS: 0,5 A
- Centrage: - mm
- Puissance perdue max.: 4 W
- Intensité max. une GKS: 4 A
- Section de ligne min.: 0,14 mm²
- Force de ressort: 237 N
- Raccordement: Broche Wire-wrap
Données générales
- Poids: 0,04 kg
- Température max.: 80 °C
- Version: Page de système de test
- Type d’accessoire: Accessoires d’équipement
- Type: Bloc de signal
- Conforme RoHS: oui
- Groupe de produits: Blocs d’interface (SB)
- Série: SB-SI
- Bestückung: GKS-945-0005 & KS-94547
- Température min.: -30 °C
Adapté aux
- Récepteur pylône: Pylône
- Pièce antagoniste 1 adaptée: SB-P-SI-216-4A-0,6
- Interfaces de test manuelles (MA): MA xxxx
Caractéristiques électriques
- Résistance (Ri) typique une GKS: 20 mOhm
